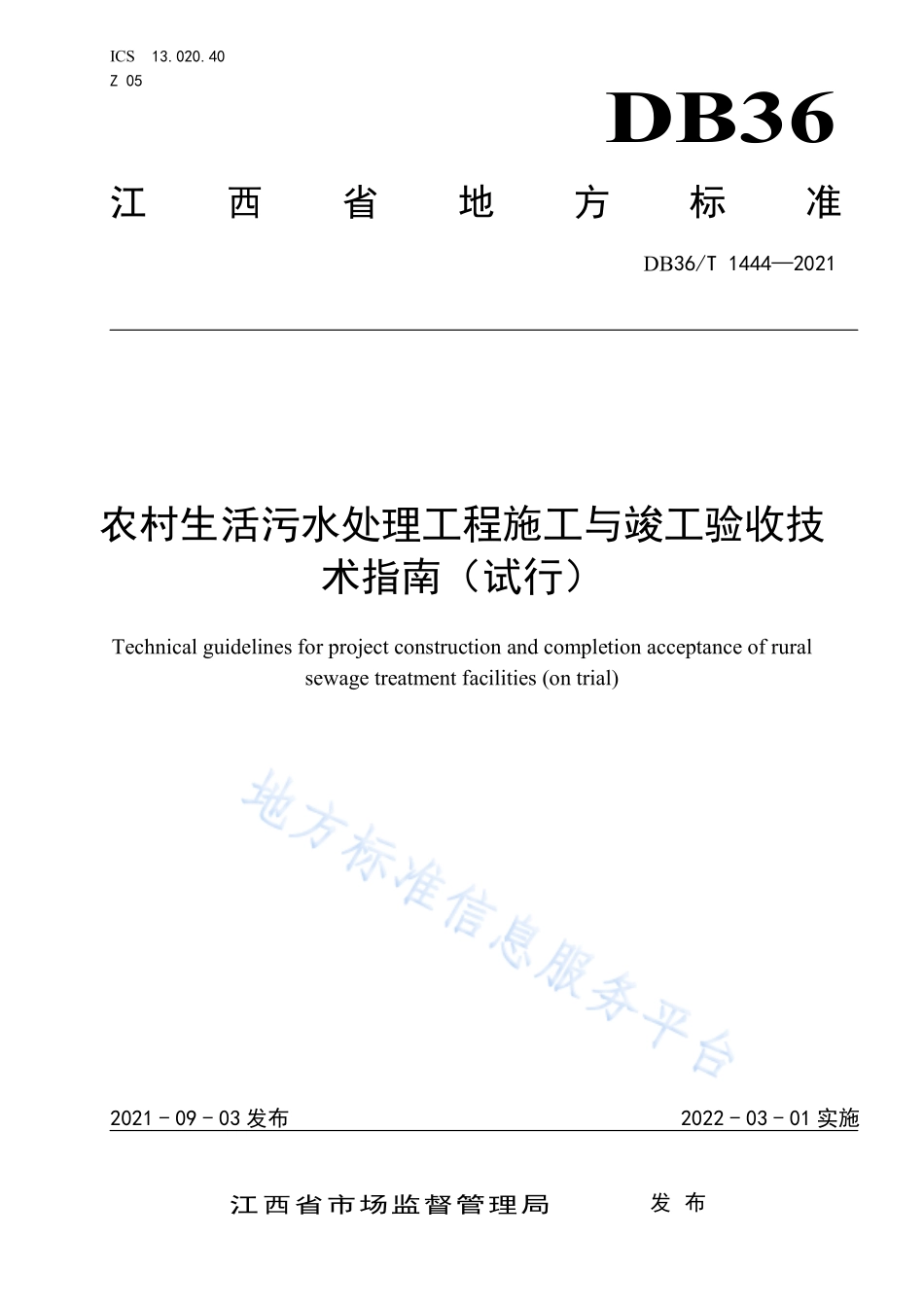

ICS 13.020.40 Z 05 DB36 江西省地方标准 DB36/T 14442021 农村生活污水处理工程施工与竣工验收技术指南（试行）Technical guidelines for project construction and completion acceptance of rural sewage treatment facilities(on trial)2021-09-03 发布 2022-03-01 实施 江西省市场监督管理局 发 布 DB36/T 14442021 I 目 次 前言.1 范围.1 2 规范性引用文件.1 3 术语与定义.2 4 一般规定.2 5 工程施工.3 6 竣工验收.6 附录 A（资料性）农村生活污水处理工程竣工验收资料清单.10 附录 B（资料性）农村生活污水处理工程建设和竣工验收常见问题.11 附录 C（规范性）农村生活污水处理工程竣工验收会审表.12 DB36/T 14442021 II 前 言 本文件按照GB/T 1.1-2020标准化工作导则 第1部分：标准化文件的结构和起草规则的规定起 草。请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别专利的责任。本文件由江西省生态环境厅提出并归口。本文件起草单位：江西省生态环境科学研究与规划院、生态环境部土壤与农业农村生态环境监管技术中心、江西省建筑设计研究总院集团有限公司、江西盖亚环保科技有限公司、新余市生态环境污染防治中心。本文件主要起草人：张萌、吴俊伟、刘足根、夏训峰、熊昌宇、李云、柴喜林、廖兵、曾铎、李志龙、胡斌、冯兵、甘一民、熊名日、万禀颢、樊艳春、金德辉、徐瑛、杨丽平、刘桂华。DB36/T 14442021 1 农村生活污水处理工程施工与竣工验收技术指南（试行）1 范围 本文件规定了处理规模小于500 m3/d农村生活污水处理工程施工质量要求、竣工的验收程序和验收内容。本文件所指的工程施工与竣工验收是农村生活污水处理项目按设计要求建成后，对其质量进行检查评价的过程。2 规范性引用文件 下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB 50003 砌体结构设计规范 GB 50011 建筑抗震设计规范 GB 50014 室外排水设计标准 GB 50015 建筑给水排水设计标准 GB 50069 给水排水工程构筑物结构设计规范 GB 50093 自动化仪表工程施工及质量验收规范 GB 50140 建筑灭火器配置设计规范 GB 50141 给水排水构筑物施工及验收规范 GB 50202 建筑地基基础工程施工质量验收标准 GB 50203 砌体结构工程施工质量验收规范 GB 50204 混凝土结构工程施工及验收规范 GB 50210 建筑装饰装修工程质量验收标准 GB 50231 机械设备安装工程施工及验收通用规范 GB 50268 给水排水管道工程施工及验收规范 GB 50300 建筑工程施工质量验收统一标准 GB 50334 城镇污水处理厂工程质量验收规范 GB 51221 城镇污水处理厂工程施工规范 HJ/T 91 地表水和污水监测技术规范 HJ 91.1 污水监测技术规范 HJ 493 水质采样 样品的保存和管理技术规定 CJ/T 326 市政排水用塑料检查井 CJ/T 355 小型生活污水处理成套设备 CJ/T 441 户用生活污水处理装置 JB/T 14095 农村生活污水净化装置 DB36/1102 农村生活污水处理设施水污染物排放标准 DB36/T 14442021 2 3 术语与定义 下列术语和定义适用于本文件。3.1 农村生活污水 rural sewage 农村（包括自然村、行政村和乡集镇、集中居民点）居民生活活动中产生的污水，主要包括冲厕、洗涤、洗浴和厨房排水，不包括工业废水和畜禽养殖废水。3.2 农村生活污水处理设施 rural sewage treatment facility 对农村生活污水进行收集处理的建筑物、构筑物及设备。3.3 自查自验 self-examination and self-acceptance 建设单位或委托施工单位或监理单位组织开展的验收，主要包括分部工程、单位工程、单项工程、合同段工程的自查初验及项目整体的自查自验，是初步验收的基础。3.4 初步验收 preliminary acceptance 由基层项目主管单位对施工单位承担的项目建设目标、建设内容、实施管理、后期管护等进行的验收。3.5 竣工验收 completion acceptance 项目主管单位或承担单位对项目建设目标、建设内容、实施管理、后期管护等进行的全面验收。3.6 验收监测报告 acceptance monitoring report 依据相关管理规定和技术要求，对监测数据和检查结果进行分析、评价得出结论的技术文件。3.7 验收报告 acceptance report 记录建设项目竣工环境保护验收过程和结果的文件，包括验收监测报告、验收意见和其他需要说明的事项。4 一般规定 4.1 参与农村生活污水处理工程建设的单位应具有相应的资质和能力。DB36/T 14442021 3 4.2 农村生活污水处理工程竣工验收宜由建设单位组织实施，邀请包括设计单位、勘察单位、施工单位、监理单位等在内的相关单位参加。4.3 农村生活污水处理设施验收应包含工程验收和环保验收，既要保证工程质量合格也要保证出水水质水量达标，两者均通过验收方可视为竣工验收通过。4.4 农村生活污水处理设施验收后，建设单位及管理部门应妥善保管竣工图等相关资料，以备查验。4.5 运维移交时应确保污水处理设施的处理工艺、处理规模与设计文件相符。5 工程施工 5.1 污水管网施工 5.1.1 施工前准备 施工单位应按照合同文件、设计文件和有关规范、标准要求，结合当地的水文地质资料，组织施工技术管理人员沿线调查，掌握实际情况，做好施工准备。梳理现场障碍物情况，按照设计图纸，现场确定管线、检查井和处理设备位置。及时联系协调群众，开展青苗赔偿、占地等清障协调工作。如现场情况与图纸不符需变更设计，应按照相应程序报审，经相关单位签证认定。测量放线时，要对主管网接入点检查井和排口的顶、底高程进行测量复核，防止出现管道逆坡、倒流和满溢等隐患。5.1.2 管材质量 管材质量应符合国家产品质量标准。管材的端面应平整，与管中心轴线垂直，轴向不得有明显的弯曲现象。管材插口外径、承口内径的尺寸及圆度必须符合塑料产品标准要求。管身不得有裂缝、凹陷及缺损；管口不得有破损、裂口变形等缺陷。工程所用的管材、成品检查井、管道附件、构/配件等进入施工现场时必须进行进场验收，检查产品的订购合同、质量合格证书、性能检验报告、使用说明书等，并按照现行国家规定进行复验，验收合格后方可使用。产品及产品的合格证书、检验证书需妥善保管，待监管部门随时检查。5.1.3 管道与检查井连接 管道与检查井宜采用柔性连接，连接方式应符合设计要求。检查井与管道连接处应采取有效措施防止渗漏、沉降，建筑污水出户管接入检查井加设套管需做好防渗处理。柔性连接一般采取橡胶密封圈的连接方式。管道与检查井连接前，应先检查橡胶圈是否配套完好，确认橡胶圈安放位置及插口应插入承口的深度，插口端面与承口底部间应留出伸缩间隙。连接时，应先将承口内壁清理干净，并在承口内壁及插口橡胶圈上涂覆润滑剂，然后将承插口端面的中心轴线对正。接口合拢后，应对接口进行检测，应确保插入端与承口圆周间隙均匀，连接的管道轴线保持平直。5.1.4 沟槽开挖 管道沟槽的开挖要求，开挖沟槽宽度、坡度、允许的偏差均需满足GB 50268规定。沟槽支护应符合现行国家GB 50202的相关规定。成品检查井坑与管道沟槽同时开挖，开挖时检查井井座主管线应与沟槽中管线在同一轴线，不得超挖。如遇穿越公路、铁路、河流、重要建筑物、电力线和通信线等特殊情况，可采取顶管、盾构、浅埋暗挖、地表式水平定向钻及夯管等不开槽管道施工方法，具体要求可参照GB 50268的相关规定。5.1.5 基础垫层 DB36/T 14442021 4 塑料管道应采用砂石基础，基础垫层按设计要求铺设到标高，垫层材料需要铺设均匀，不得分段铺设垫层。管道接口部分应挖留凹槽以便接口操作，凹槽宜在铺设管道时随铺随挖，凹槽长度宜为0.4 m 0.6 m，凹槽深度宜为0.05 m0.1 m，凹槽宽度宜为管道直径的1.1倍。接口完成后，凹槽随即用砂回填密实，表面平整。塑料检查井的垫层基础采用厚150 mm、粒径5 mm40 mm的碎石或砾石砂，上面加铺50 mm中粗砂。垫层应按沟槽宽度铺垫，并摊平、拍实，其密实度不小于90%。5.1.6 管道铺设 直管段应做到横平竖直，转弯处应设置检查井。管节材料、规格、压力等级应符合设计要求，管道交叉、管道连接、焊缝外观质量、管道防腐需满足GB 50268中的规定。污水压力管道铺设完毕后，应进行水压试验；污水重力管应全部进行闭水试验。污水管埋深4 m或临河污水管道验收前宜做入渗水试验。5.1.7 管道连接 管道接口应依管材类型决定，塑料管材宜优先采用弹性密封橡胶圈连接的承插式或套筒式柔性接口，此种方式快、密封性能好；玻璃钢管道一般采用法兰联接、防水套管联接、承插连接、平口联接和螺纹连接方式；钢筋混凝土管一般采用承插式接口和柔性企口式接口形式；球墨铸铁管一般采用承插式或法兰盘式接口形式。在现场能确保粘接效果的条件下，对公称直径DN 200 mm以下的直壁管亦可采用插入式粘接接口。橡胶圈接口应符合GB 50268中的要求。5.1.8 污水检查井 污水检查井不应采用砖砌，宜优先采用成品塑料检查井。塑料检查井安装时支管接入要有足够深度，接口安装要使用密封件加固，防止渗漏。塑料检查井应符合CJ/T 326相关的技术规范。5.1.9 闭水试验 污水管道在回填土前应进行严密性试验，具体按照GB 50268中的规定进行；试验管段应按井距分隔，带井试验，实测渗水量应小于等于允许的渗水量。试验不合格的，要排查原因进行整改，整改到位并由现场监理工程师确认后方可回填。5.1.10 回填 管道严密性试验合格后，对沟槽回填。回填作业前沟槽内杂物需清除、无积水，不得带水回填。对有地下水影响的土方施工，根据GB 50268进行工程降排水施工。回填密实，回填土压实度应符合设计要求。采取边施工、边验收的作法，即铺设一段、验收一段、覆土一段，验收时保留完整的现场记录和实验报告，各建设单位、施工单位、监理单位等相关方均应在报告上签署意见，隐蔽工程未做阶段性验收的严禁施工单位擅自覆土。5.1.11 农户污水接入 农村居民生活中产生的包括冲厕、洗涤、洗浴和厨房排水等污水应做到应收尽收。院落中的雨水应接入雨水管道或直接排入周边环境，不得接入污水管道。农家乐等餐饮服务业的厨房污水必须经隔油池进入污水管道。5.1.12 检查井承重 排水检查井井盖座宜选用防响、防滑、防位移、防坠落、防盗的井盖座。位于车行道及人行道等有一定承重要求的区域优先采用球墨铸铁五防井盖、球墨铸铁防沉降井盖座、精铸球墨铸铁井盖座、钢纤DB36/T 14442021 5 维砼井盖铸铁座。位于绿地等承重要求不高区域可采用复合材料等井盖座。井盖井座间须设橡胶垫块，井周路面需加固。5.2 建构筑物施工 5.2.1 砖砌体水池 5.2.1.1 砖砌体水池的施工顺序及质量应符合GB 50203、GB 50141中的相关规定。5.2.1.2 当室外日平均气温连续5 d持续低于5C时，砌体工程应采取冬季施工措施。冬季施工所用材料应符合下列规定：石灰膏、电石膏等应防止受冻；拌制砂浆用砂，不得含有冰块和大于10 mm的冻结块；砌体用砖或其他块材不得遭水浸冻；设置在潮湿环境或有化学侵蚀性介质的环境中的砌体灰缝内的钢筋应采取防腐措施。5.2.1.3 水池管配件工程验收宜包括下列内容：管材、管径、长度、走向、埋深、坡度、连
