DB32T 4193-2021 农产品干燥设备 名称与型号编制规则.doc

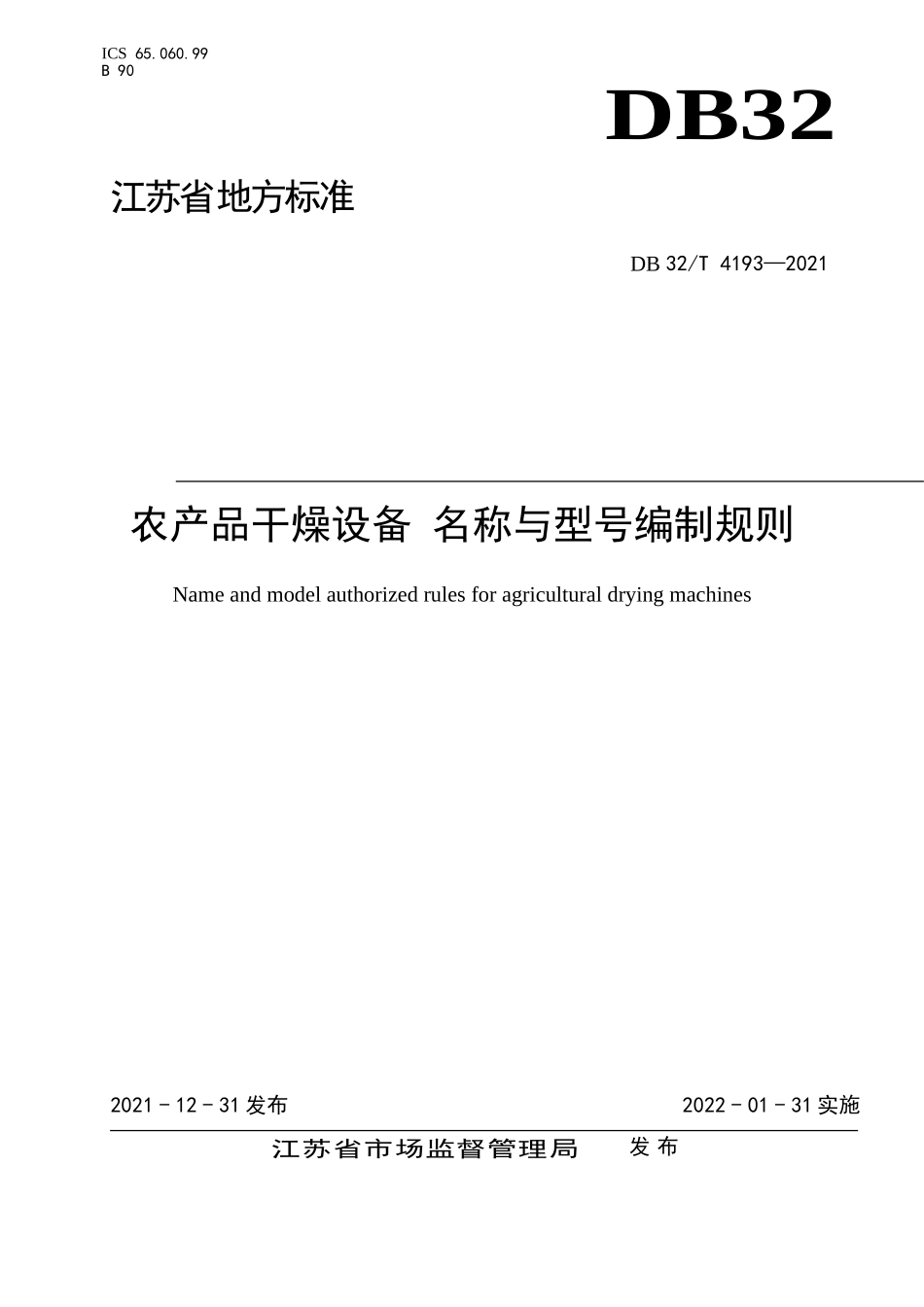

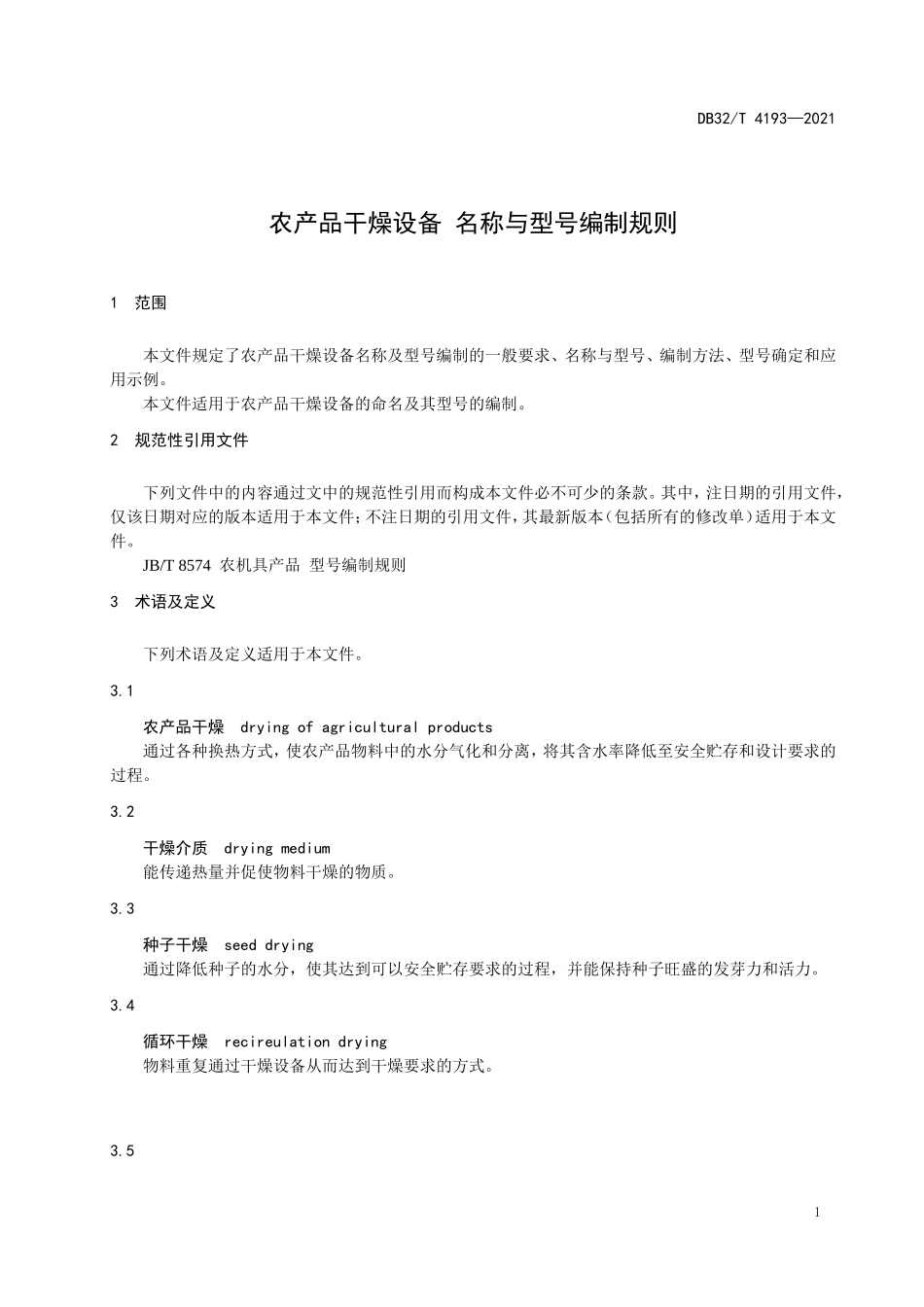

ICS 65.060.99 B 90       DB32 江苏省地方标准 DB 32/T 4193—2021       农产品干燥设备 名称与型号编制规则 Name and model authorized rules for agricultural drying machines 2021 - 12 - 31发布 2022 - 01 - 31实施 江苏省市场监督管理局   发布 DB32/T 4193—2021 前  言 本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由江苏省农业农村厅提出。 本文件由江苏省农业机械标准化专业技术委员会归口。 本文件起草单位：江苏省农业机械试验鉴定站。 本文件起草人：黄盛杰、滕兆丽、谢葆青、张婕、王超柱、王堰、王智、陈智、黄玉珍、纪博文、陶云坤、彭骏、赵海瑞、郑巍、孙晓春。 9 农产品干燥设备 名称与型号编制规则 1　 范围 本文件规定了农产品干燥设备名称及型号编制的一般要求、名称与型号、编制方法、型号确定和应用示例。 本文件适用于农产品干燥设备的命名及其型号的编制。 2　 规范性引用文件 下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 JB/T 8574 农机具产品 型号编制规则 3　 术语及定义 下列术语及定义适用于本文件。 3.1　 农产品干燥 drying of agricultural products 通过各种换热方式，使农产品物料中的水分气化和分离，将其含水率降低至安全贮存和设计要求的过程。 3.2　 干燥介质 drying medium 能传递热量并促使物料干燥的物质。 3.3　 种子干燥 seed drying 通过降低种子的水分，使其达到可以安全贮存要求的过程，并能保持种子旺盛的发芽力和活力。 3.4　 循环干燥 recireulation drying 物料重复通过干燥设备从而达到干燥要求的方式。 3.5　 热泵干燥 heat pump drying 将一定量低温热能通过热泵系统使之得到较高温度热能用以蒸发物料水分的干燥方式。 3.6　 固定床干燥机 fixed bed dryer 采用水平或有一定斜度的通风板堆放物料，进行干燥作业的设备。 3.7　 转筒干燥机 rotary dryer 物料在转动的筒体中进行干燥作业的设备。 3.8　 带式干燥机 belt dryer 物料在输送带上进行干燥作业的设备。 3.9　 箱房式干燥机 box dryer 物料在密封箱房中进行干燥作业的设备，也称为烘干房。 3.10　 挡板式干燥机 stirring plate dryer 物料在具有一定倾角且交错排列的挡板下不断地交换内外位置进行干燥作业的设备。 3.11　 隧道式干燥机 tunnel dryer 采用较长通道式的干燥室进行干燥作业的设备。 3.12　 连续式干燥机 continuous-flow dryer 物料不间断地通过干燥设备，一次降至要求水分不进行循环作业的的干燥设备。 3.13　 循环干燥机 recirulation dryer 物料在机内重复进行干燥作业的设备。 3.14　 批次循环干燥机 batch type recirculation dryer 按额定的装机容量，物料按批次投入进行循环干燥，直到含水率达到要求时排出物料的干燥设备。 3.15　 顺流式干燥机 concurrent flow dryer 干燥介质流动方向与物料流动方向相同的干燥的设备。 3.16　 逆流干燥机 counter flow dryer 干燥介质流动方向与物料流动方向相反的干燥的设备。 3.17　 顺逆流干燥机 concurrent-counter flow dryer 干燥介质交替采用顺流和逆流方式进行干燥作业的设备。 3.18　 横流式干燥机 cross flow dryer 干燥介质流动方向与物料流动方向垂直的干燥的设备，也称错流干燥机。 3.19　 混流式干燥机 mixed flow dryer 物料依靠重力自上而下流动，干燥介质以顺流、逆流和横流方式穿过物料层的干燥的设备。 3.20　 热泵干燥机 heat pump dryer 利用热泵系统的低温除湿原理进行干燥作业的设备。 3.21　 微波干燥机 microwave dryer 利用微波能（频率在300 MHz～300000 MHz或波长在0.001 m～1 m）进行干燥作业的设备。 3.22　 远红外干燥机 infrared dryer 利用远红外线直接辐射物料进行干燥作业的设备。 3.23　 高频干燥机 high-frequency dryer，radio frequency drying 利用100 MHz～150 MHz高频率交流电场进行干燥作业的设备。 3.24　 直接加热 direct heating 未通过热交换器的空气等换热介质直接作为干燥介质的加热方法。 3.25　 间接加热 indirect heating 通过热交换器加热的空气等换热介质作为干燥介质的加热方法。 3.26　 自然干燥 natural drying 在大气中进行的干燥方式，利用太阳的辐射热直接加热或自然界的风力，使物料中的水分气化而达到除去水分的目的。 3.27　 机械干燥 mechanical drying 通过非自然干燥方式，利用机械设备强制自然空气或加热空气通过物料，对物料进行直接加热或间接加热干燥的过程。 3.28　 辐射干燥 radiation drying 利用太阳等辐射能为热源的干燥。 3.29　 太阳能干燥机 solar dryer 利用太阳辐射进行集热，进行机械干燥作业的设备。 3.30　 过热蒸汽干燥机 superheated steam dryer 利用过热蒸汽为热源进行干燥作业的设备。 3.31　 真空冷冻干燥机 vacuum freeze dryer 将物料急速冻结到冰点以下（-40～-30℃）使水分变成固态的冰，然后在较高的真空度（0.1 mmHg～1 mmHg）下使冰直接转化成水蒸气的方式进行干燥作业的设备。 4　 一般要求 4.1　 农产品干燥设备全称包括名称和型号两部分，名称和型号应与设备相适应。 4.2　 农产品干燥设备的名称和型号由设计、生产单位根据本标准的规定进行编制。 5　 名称与型号 5.1　 名称构成 5.1.1　 名称一般应由基本名称和附加名称两部分组成，农产品干燥设备的基本名称为干燥机，通过加热换热方式进行干燥的也可称为烘干机。 5.1.2　 名称应简明、通俗、易记，能反映出该产品的结构特点、性能特点和用途。 5.1.3　 特别应用于某种物料的产品，可在名称中注明，如谷物干燥机、果蔬烘干机、种子干燥机、水产干燥机、中药材烘干机、茶叶干燥机、玫瑰烘干机、籽棉烘干机、禽蛋干燥机、秸秆烘干机等。 5.2　 型号组成 5.2.1　 按JB/T 8574规定，产品型号依次由大类代号、小类代号、特征代号和主参数代号以及改进代号组成，编写应由印刷体大写英文字母（汉语拼音字母）和阿拉伯数字（数值或数字）组成。 5.2.2　 型号的编排顺序： □ □ □ - □ □ 改进代号（字母、数字） 主参数代号（数值或数字） 特征代号（汉语拼音字母） 小类代号（汉语拼音字母） 大类代号（阿拉伯数字） 6　 编制方法 6.1　 大类代号 指农机具产品分类代号，由数字组成，根据JB/T 8574规定，农产品干燥设备大类代号为5。 6.2　 小类代号 小类代号指农产品干燥设备的分类代号。小类代号按首字的汉语拼音字母表示，干燥机的小类代号为G，烘干机的小类代号为H。 6.3　 特征代号 6.3.1　 特征代号指同小类产品主要特征（产品结构、热源类型等）的代号。特征代号选用产品附加名称具有代表意义的一至两个特征代表字的汉语拼音第一至第二个字母表示，并符合以下条件： a） 不与JB/T 8574已经规定的同小类产品特征代号重复； b） 不与同小类其他产品特征代号混淆； c） 不宜选用I、O两个字母。 6.3.2　 为简化产品型号，在型号不重复情况下，通用类产品或常用产品可不加特征代号。 6.3.3　 特征代号选用示例见表1。 表1 特征代号选用示例 序号 产品名称 附加名称 代表字 汉语拼音 特征代号 1 固定床干燥机 固定床 床 CHUANG C 2 转筒干燥机 转筒 筒 TONG T 3 带式干燥机 带式 带 DAI D 4 箱房式干燥机 箱房式 房 FANG F 5 挡板式干燥机 挡板式 挡板 DANGBAN DB 6 隧道式干燥机 隧道式 隧道 SUIDAO SD 7 连续式干燥机 连续式 连 LIANXU L 8 循环式干燥机 循环式 循 XUAN X 9 批次循环干燥机 批次循环 批循 PIXUAN PX 10 顺流式干燥机 顺流式 顺 SHUN S 11 逆流式干燥机 逆流 逆 NI N 12 顺逆流干燥机 顺逆流 顺逆 SHUNNI SN 13 横流式干燥机 横流式 横 HENG HE 14 混流式干燥机 混流式 混 HUN H 15 热泵干燥机 热泵 泵 BENG B 16 微波干燥机 微波 微波 WEIBO WB 17 远红外干燥机 远红外 红外 HONGWAI HW 18 高频干燥机 高频 高频 GAOPIN GP 19 电磁干燥机 电磁 电磁 DIANCI DC 20 太阳能干燥机 太阳能干燥 太阳 TAIYANG TY 21 过热蒸汽干燥机 过热蒸汽 蒸 ZHENG Z 22 真空冷冻干燥机 真空冷冻 冷冻 LENGDONG LD 6.4　 主参数代号 6.4.1　 主参数指产品的主要性能参数或主要结构参数，由阿拉伯数字表示的数值或数和单位符号组成。主参数代号用主参数的数值或数表示。 6.4.2　 有两个或两个以上主参数，在主参数代号间用/分隔。 6.4.3　 主参数代号选用示例见表2。 表2 主参数代号选用示例 序号 产品名称 主要性能或主要结构参数 主参数 数值或数 主参数代号 1 固定床干燥机 生产率10t/h 10t/h 10 10 2 转筒干燥机 生产率2t/h 2t/h 2 2 3 带式干燥机 带式7层/干燥面积28㎡ 7层/28㎡ 7/28 7/28 4 箱房式干燥机 容积100m3 100m3 100 100 5 挡板式干燥机 生产率5t/h 5t/h 5 5 6 隧道式干燥机 生产率3t/h 3t/h 3 3 7 连续式烘干机 生产率100t/d 100t/d 100 100 8 循环干燥机 生产率10t/h 10t/h 10 10 9 批次循环干燥机 批处理量30t 30t 30 30 10 顺流式干燥机 生产率15t/h 15t/h 15 15
