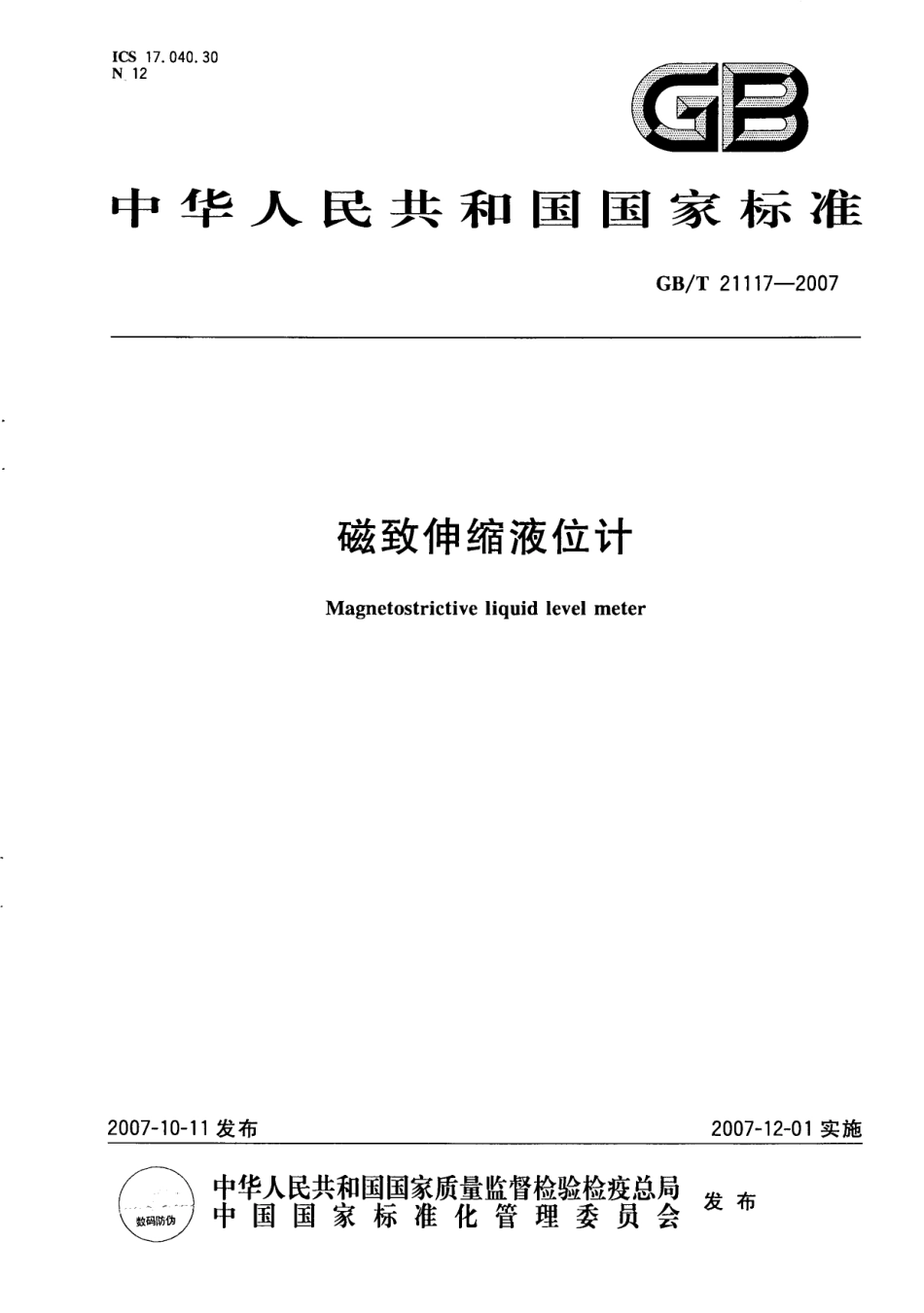

GBT 21117-2007 磁致伸缩液位计.pdf

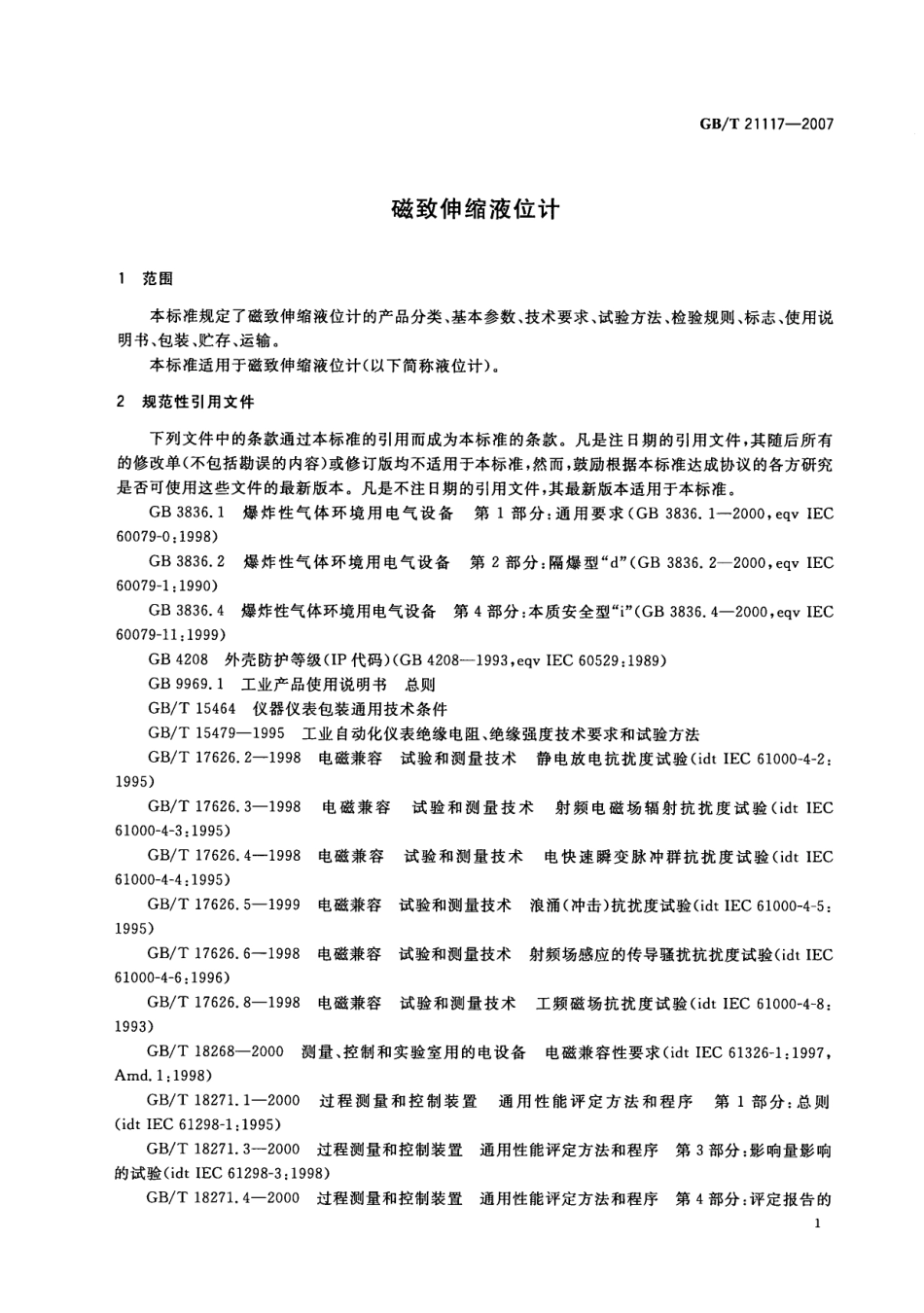

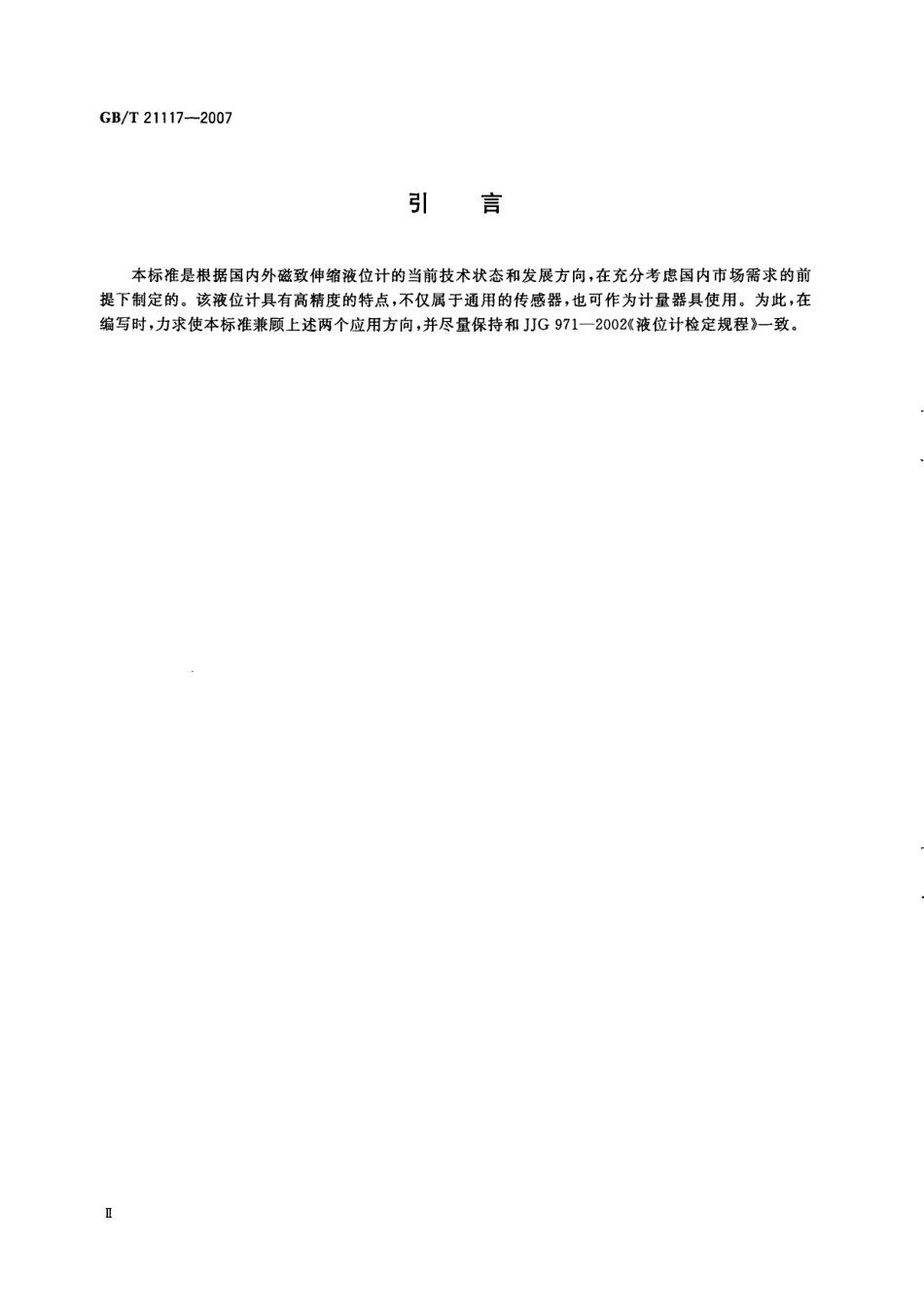

GB/T21117-2007内容(idt IEC61298-4:1995)JB/T9329一1999仪器仪表运输、运输贮存基本环境条件及试验方法3术语和定义下列术语和定义适用于本标准。3.1磁致伸缩magnetostriction铁磁质中磁化方向的改变会引起介质晶格间距的改变，从而使得铁磁质的长度和体积发生改变的现象。3.2磁致伸缩液位计magnetostrictive liquid level meter一种用于测量液面或液液界面位置的装置，其内部检测元件基于磁致伸缩原理设计制造。4产品分类4.1按液位计测杆结构分)刚性杆，测杆整体为刚性结构，并具有一定的支撑强度，以保证其直线状态；b)柔性杆，测杆在运输和安装过程时可弯曲，使用时应采用重锤、磁钢、吊钩、护套等方式，保证其工作所需的直线状态。4.2按液位计测量参数类型分a)液位测量，仅测量液面一个位置参数；b)界面测量，可同时测量液面和界面多个位置参数。4.3按液位计输出信号形式分a)模拟输出型，包括：电流输出型、电压输出型；b)数字通信型；c)复合输出型，同时具备以上两种功能，如：HART协议。4.4按液位计安全性能分a)普通型；b)防爆型（主要为：隔爆型、本质安全型，不排除其他类型）。5基本参数5.1测量范围刚性杆：6m;柔性杆：3.5m20m。液面测量的上盲区：100mm,下盲区：60mm。界面测量的下盲区：15mm。5.2输出信号a)模拟输出型：1)电流输出型：4mA(d.c)一20mA(d.c),负载电阻应为：0n750n。2)电压输出型：0V(d.c)5V(d.c)、1V(d.c)5V(d.c)或0V(d.c)l0V(d.c),负载电阻应为：1k。b)数字通信型：1)RS485接口，波特率可选：2400,4800,9600。可多机通信和总线连接。2)其他类型的数字总线接口，应符合相应总线的规定要求。)复合输出型：产品应同时符合模拟输出型和数字通信型的规定要求。2
