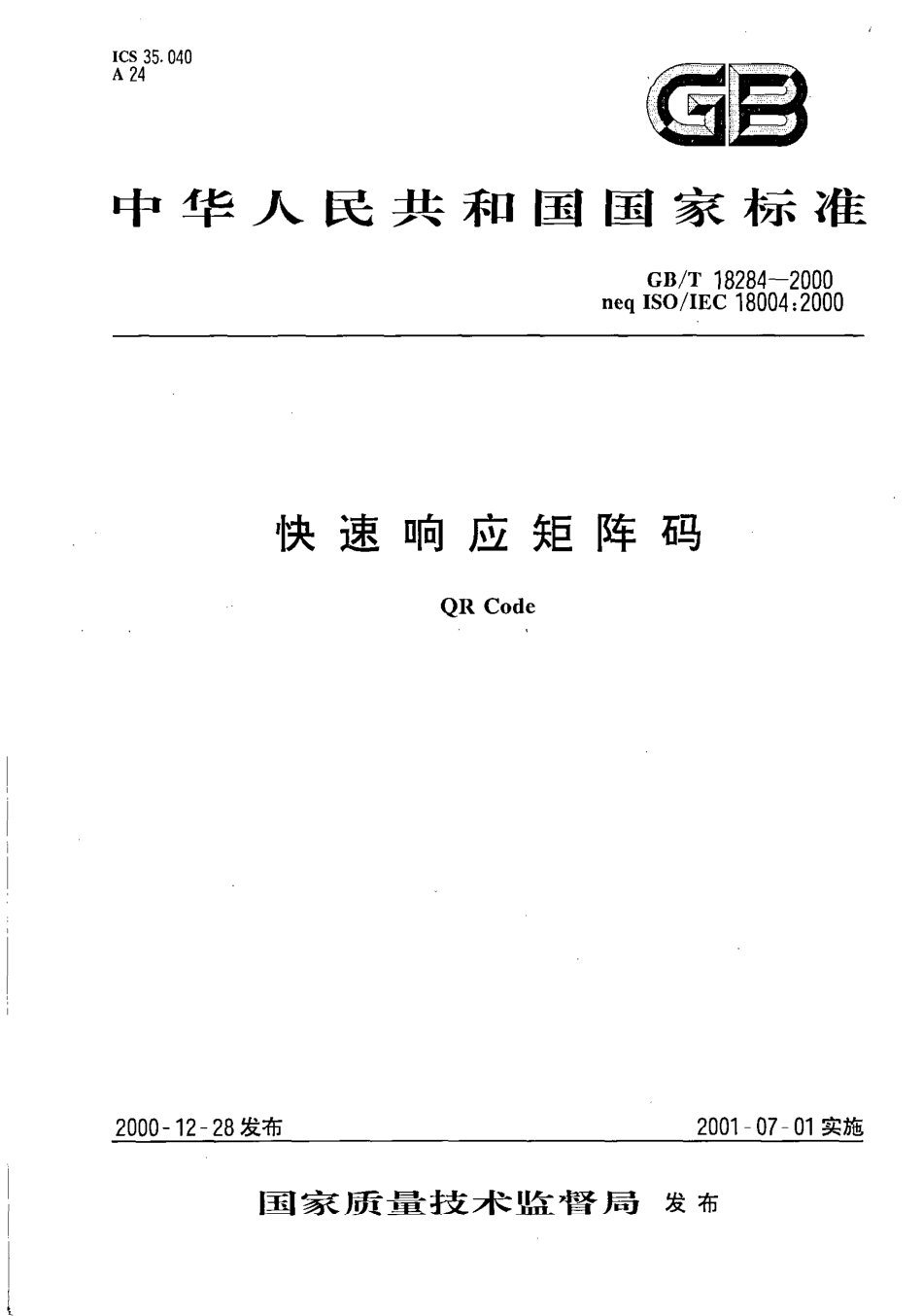

GBT 18284-2000 快速响应矩阵码.pdf

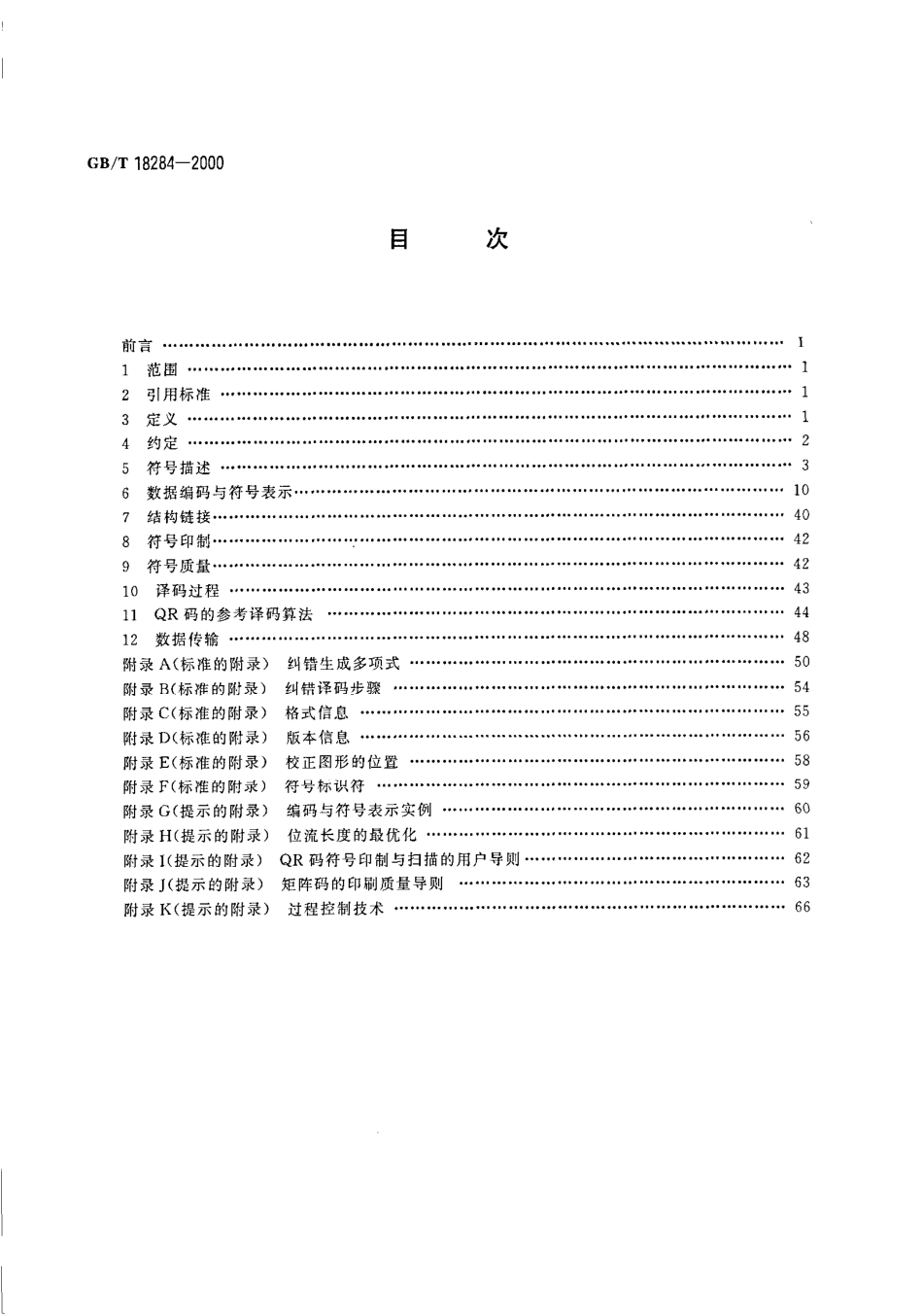

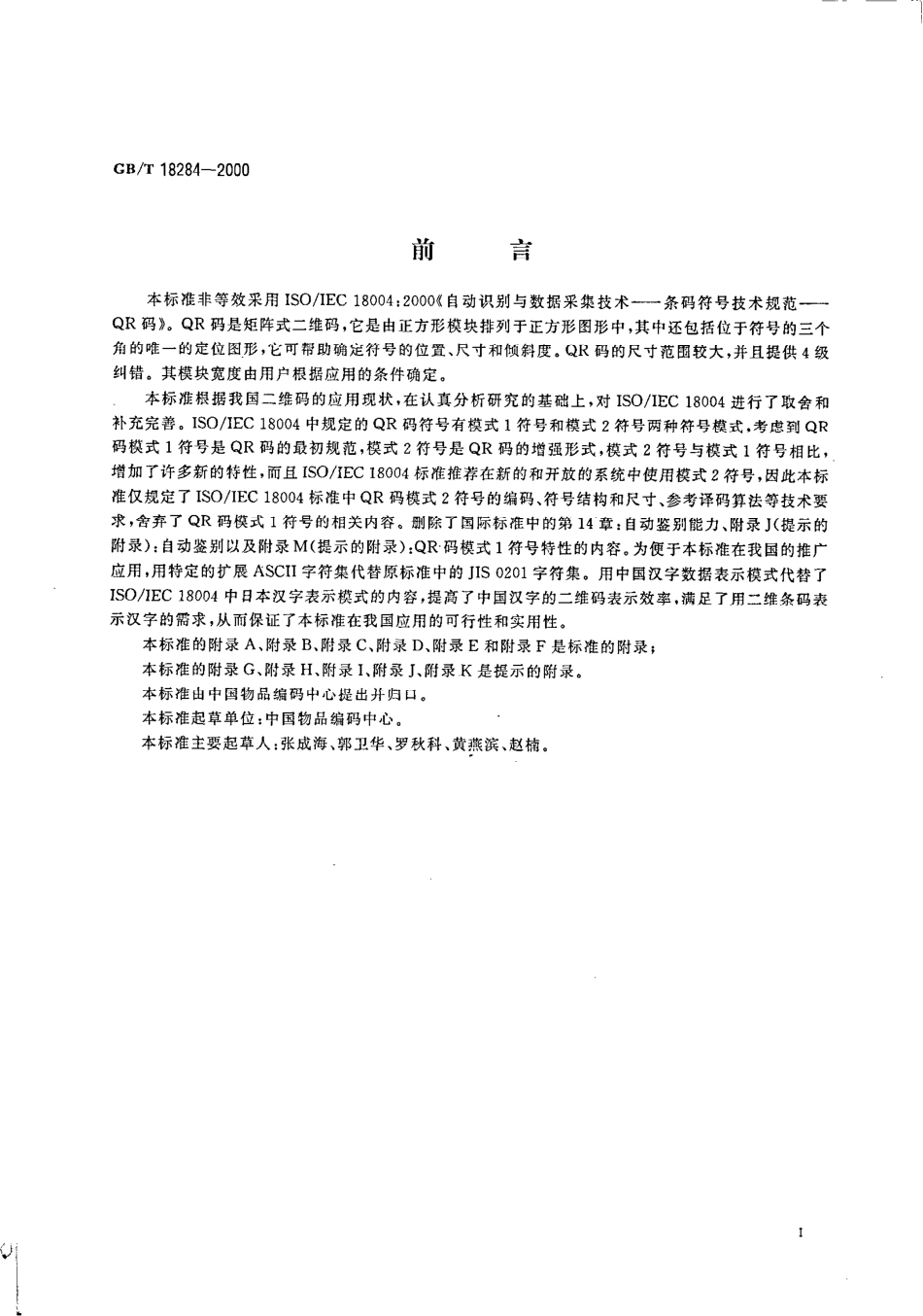

GB/T18284-2000目次前言81范围2引用标准13定义14约定5符号描述6数据编码与符号表示7结构链接408符号印制4429符号质量4210译码过程311QR码的参考译码算法44】2数据传输48附录A(标准的附录)纠错生成多项式50附录B(标准的附录)纠错译码步骤54附录C(标准的附录)格式信息55附录D(标准的附录)版本信息*4t*56附录E(标准的附录)校正图形的位置58附录F(标准的附录)符号标识符59附录G(提示的附录)编码与符号表示实例60附录H(提示的附录)位流长度的最优化附录I(提示的附录)Q码符号印制与扫描的用户导则62附录J(提示的附录)矩阵码的印刷质量导则63附录K(提示的附录)过程控制技术66GB/T18284-20003.7功能图形function pattern符号中用于符号定位与特征识别的特定图形。3.8掩模图形参考mask pattern reference应用于符号的三位掩模图形标识符。3.9掩模masking在编码区域内用掩模图形对位图进行异或(XOR)处理。其目的是使符号中深色与浅色模块数的比例均衡，并减少影响图像快速处理的图形出现。3.10模式modc将特定的字符集表示成位串的方法。3.11模式指示符mode indicator指示随后的数据序列所用的编码模式的4位标识符。3.12填充位padding bit用于填充数据位流最后一个码字中终止符后面的空位，其值为0，不表示数据。3.13位置探测图形position detection pattern组成寻像图形的三个相同的图形之一。3.14剩余位remainder bit当编码区域不能正好被8位的码字填满时，用于填充最后一个码字后的空位，其值为0，不表示数据。3.15剩余码字remainder codeword一种填充码字，当所有的数据码字和纠错码字不能正好填满符号的容量时，用于填充所空码字位置，它们紧跟在最后一个纠错码字之后。3.16段segment按某一ECI或编码模式编码的数据序列。3.17分隔符separator用于将位置探测图形与符号的其余部分分开的功能图形，全部由浅色模块组成的，宽度为一个模块。3.18终止符terminator用于结束表示数据位流的位图0000。3.19定位图形timing pattern深色与浅色模块交错的图形，用于确定符号中模块的坐标。3.20版本version用于表示符号规格的系列。某一特定版本是根据它在所允许的规格系列中的位置来确定的。Q码所允许规格系列为21模块21模块（版本1）177模块177模块（版本40）。它也可同时指示符号所应用的纠错等级。3.21版本信息version information包含有关符号版本信息及其纠错位的功能图形。4约定4.1数学运算符本标准中使用的数学运算符定义如下：2
