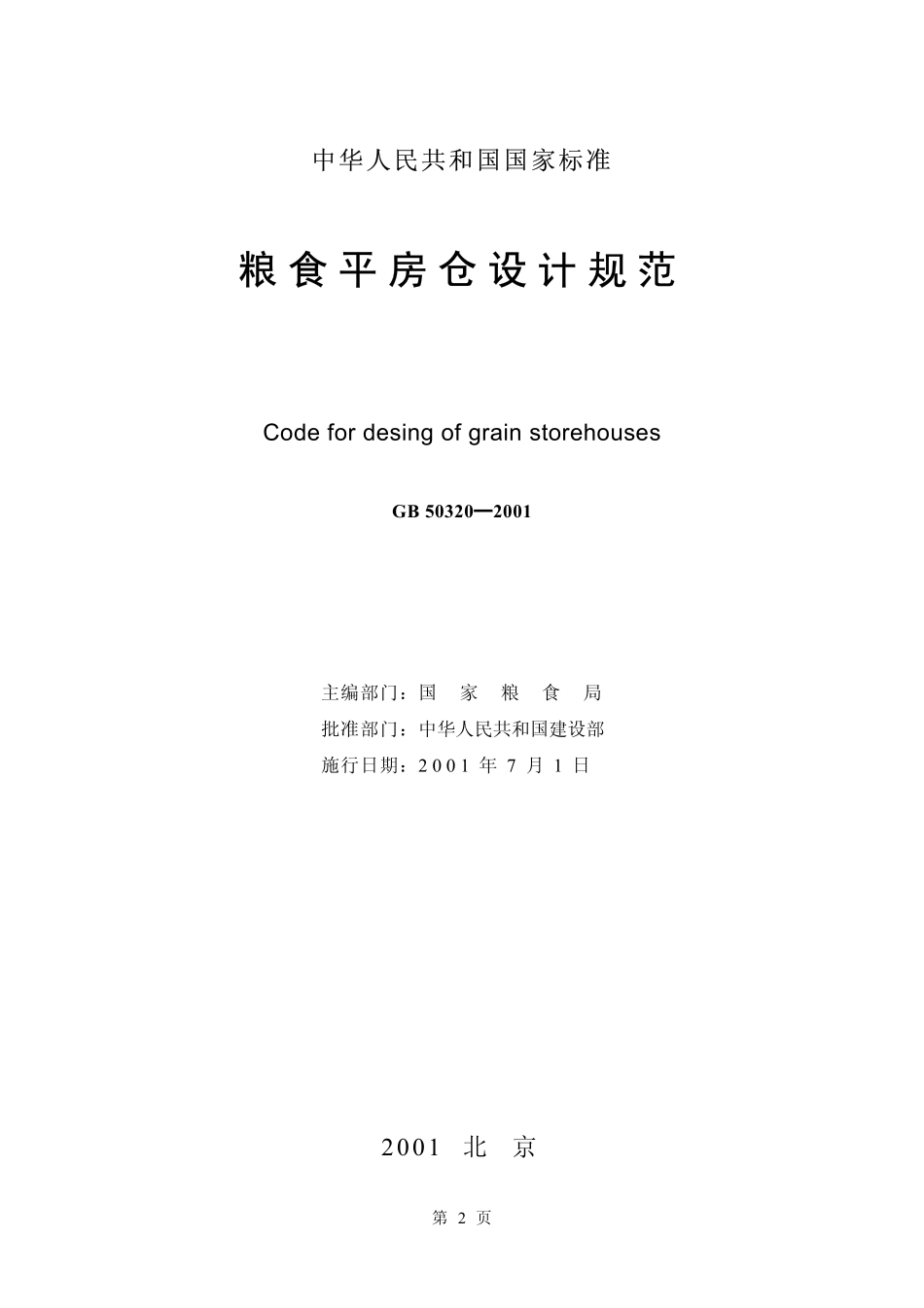

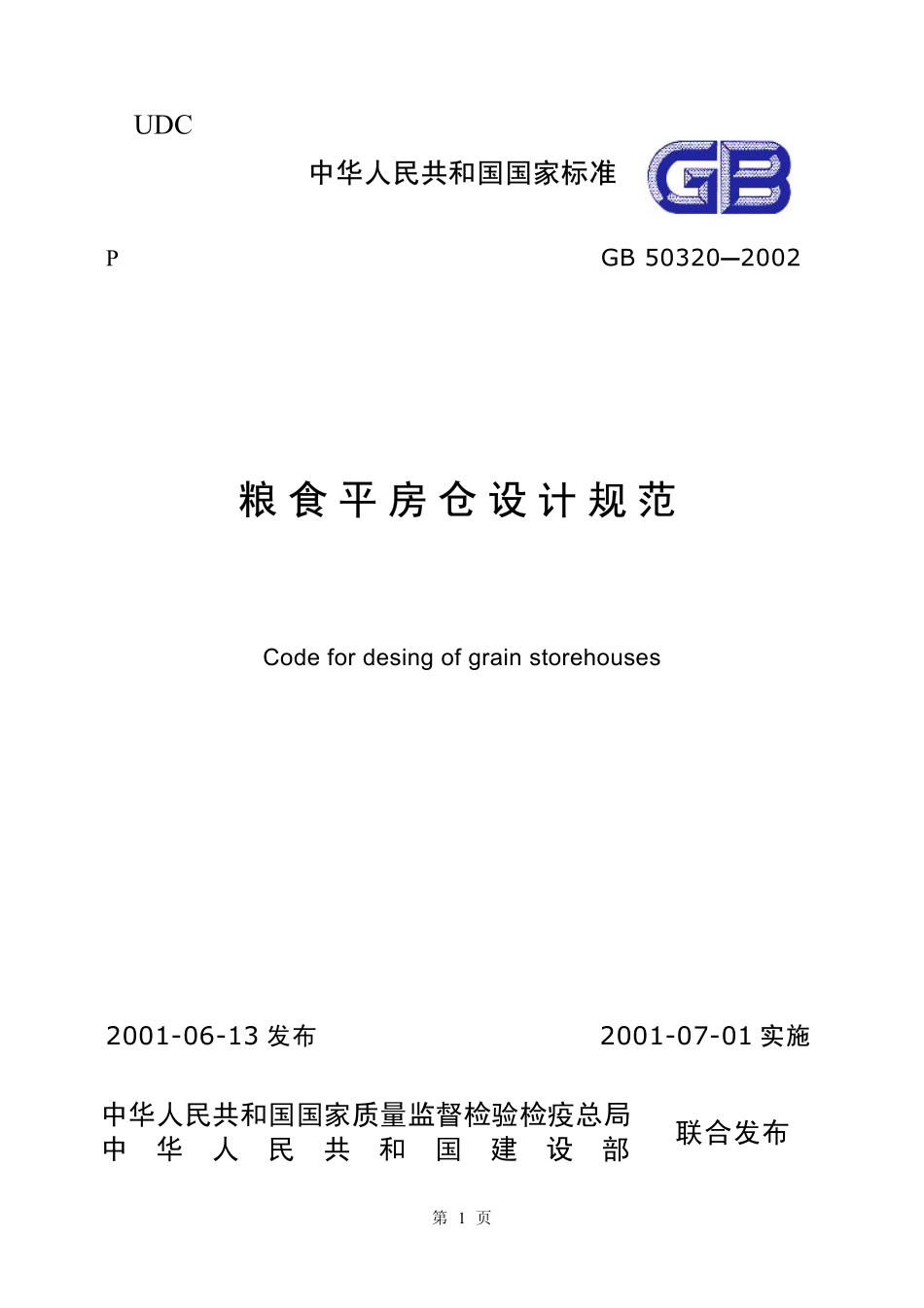

UDC 中华人民共和国国家标准 中华人民共和国国家标准 P GB 503202002 粮 食 平 房 仓 设 计 规 范粮 食 平 房 仓 设 计 规 范 Code for desing of grain storehouses 2001-06-13 发布 2001-07-01 实施实施 第 1 页 联合发布 中华人民共和国国家质量监督检验检疫总局 中 华 人 民 共 和 国 建 设 部 中华人民共和国国家标准中华人民共和国国家标准 粮 食 平 房 仓 设 计 规 范粮 食 平 房 仓 设 计 规 范 Code for desing of grain storehouses GB 503202001 主编部门：国 家 粮 食 局 批准部门：中华人民共和国建设部 施行日期：2 0 0 1 年 7 月 1 日 第 2 页 2001 北 京 关于发布国家标准 污水再生利用工程设计规范的通知 建标2001128 号 根据我部“关于印发二至二一年度工程建设国家标准制订、修订计划的通知”（建标200187 号）的要求，由国家粮食局会同有关部门共同修订的粮食平房仓设计规范，经有关部门会审，批准为国家标准，编号为 GB 503202001，自 2001年 7 月 1 日起施行。其中，4.2.4（2 款）、5.1.1、5.2.1、5.2.2、5.2.3、5.2.5、6.1.1、6.1.5、6.2.9、6.3.8、7.0.1、8.1.2、8.3.2 为强制性条文，必须执行。原行业标准粮食房式仓库设计标准（SBJ 0389）同时废止。中华人民共和国建设部 二一年六月十三日第 3 页 前 言 前 言 本规范依据建设部建标200187 号文编制。本规范分 8 章与 3 个附录，包括：总则、术语和符号、工艺、建筑设计、荷载与效应组合、结构设计、消防设施、电气与粮温测控。本规范中第 42.4（2 款）、511、521、522、523、5.25、611、615、629、63.8、701、812、832 条为强制性条款，正文已用黑体字给出。为以后进一步补充、完善与提高，请各单位在执行过程中，认真总结经验，积累资料，并请将有关意见及资料提供给编制组。本规范由郑州工程学院郑州粮油食品工程建筑设计院负责解释。通信地址为郑州市嵩山南路 140 号，邮编：450052。本规范主编单位、参编单位和主要起草人：主编单位：郑州工程学院郑州粮油食品工程建筑设计院 参编单位：原国家粮食储备局郑州科学研究设计院 国贸工程设计院 原国家粮食储备局无锡科学研究设计院 北京煤炭设计研究院 长沙冶金设计研究院 主要起草人：王振清 齐志高 王录民 刘 凯 弓 平 程四相 范建华 李伯仲 郝卫红 侯业茂 张义才 王广国 宋春燕 王 玲 郭金勇 张来林 张 虎 崔元瑞 归衡石 第 4 页 目 次 前 言前 言.4.4 1 总 则1 总 则.7.7 2 术语、符号2 术语、符号.7.7 2.1 术 语.7 2.2 符 号.8 3 工 艺3 工 艺.9.9 3.1 一 般 规 定.9 3.2 通 风.10 3.3 熏 蒸.13 4 建 筑 设 计4 建 筑 设 计.13.13 4.1 方 案 设 计.13 4.2 建筑设计及构造.14 5 荷载与效应组合5 荷载与效应组合.16.16 5.1 荷载代表值.16 5.2 荷载效应组合.18 6 结 构 设 计6 结 构 设 计.20.20 6.1 基 本 要 求.20 6.2 结 构 计 算.20 6.3 结构构造要求.23 第 5 页 7 消 防 设 施7 消 防 设 施.24.24 8 电气与粮温测控8 电气与粮温测控.24.24 8.1 一 般 规 定.24 8.2 电力装置及管线敷设.25 8.3 照 明.25 8.4 防雷与接地.26 8.5 粮温测控系统.26 附录 A 通风系统阻力计算公式附录 A 通风系统阻力计算公式.27.27 附录 B 主要粮食的设计用物理参数附录 B 主要粮食的设计用物理参数.29.29 附录 C 粮食压力计算公式附录 C 粮食压力计算公式.30.30 本规范用词说明本规范用词说明.32.32 第 6 页 1 总 则 1 总 则 1.0.11.0.1 为在粮食平房仓设计中贯彻执行国家技术经济政策；做到符合储粮要求、作业合理、技术先进、经济适用，制定本规范。1.0.2 1.0.2 本规范适用于储存各种原粮、成品粮的平房仓设计。1.0.3 1.0.3 粮食平房仓分类：1 按堆装形式可分为散装仓和包装仓；2 按使用功能可分为收纳仓、中转仓、储备仓、成品仓等；3 按温度控制要求可分为常温仓、准低温仓（15 20）、低温仓（t 15）。t1.0.4 1.0.4 应根据安全储粮与作业要求采取相应工艺及粮情检测设施，应采用不污染环境与粮食的科学保粮新技术和新方法。1.0.5 1.0.5 应优先采用环保型及对保护生态环境有益的新型建筑材料。1.0.6 1.0.6 粮食平房仓设计除应满足本规范外，尚应符合国家现行的有关规范、标准的规定。2 术语、符号 2 术语、符号 2.1 术 语 2.1 术 语 2.1.12.1.1 粮食平房仓 grain storehouse 用于储存粮食且满足储粮功能要求的单层房式建筑物。2.1.2 2.1.2 粮堆机械通风 machinery ventilation of grain pile 利用风机产生的压力将外界低温空气送入粮堆，促使粮堆内外空气进行湿热交换，降低粮堆内的温度与水分，增进储粮稳定性的一种储粮技术。2.1.32.1.3 粮层阻力 resistance of grain layer 气流穿过粮层时的压力损失。2.1.4 2.1.4 空气分配器 air divider 在机械通风中用于将风道内的空气向粮堆内均匀通风的部件。2.1.5 2.1.5 粮面表观风速 wind speed of grain surface 气流穿过粮堆（粮层）表面的速度，即每秒钟内通过每平方米粮堆表面的气流量。2.1.6 2.1.6 环流熏蒸 circulating fumigation 第 7 页 通过强制性的气体循环，促进熏蒸气体在粮堆中均匀分布，达到有效杀死粮堆中害虫的熏蒸方法。2.1.7 2.1.7 粮食孔隙度 void space of grain 粮堆内颗粒间空隙的总体积占粮堆体积的百分比。2.1.8 2.1.8 粮食质量密度 mass density of grain 单位体积粮食的质量，简称粮食密度。2.1.9 2.1.9 粮食重力密度 gravity density of grain 单位体积粮食所受的重力，简称粮食重度。2.1.102.1.10 粮食压力 pressure of grain 粮食作用在接触物体表面上的力。2.1.11 2.1.11 排架 bent frame 由梁（或桁架）和柱铰接而构成的单层框架。2.1.122.1.12 刚架 rigid frame 由梁和柱刚接而构成的单层框架。根据结构材料不同，分为钢筋混凝土结构刚架、钢结构刚架和钢梁-钢筋混凝土柱组合刚架。2.1.132.1.13 拱板 arch slab 上下弦均为钢筋混凝土薄板的拱架式结构。2.2 符 号 2.2 符 号 2.2.1 2.2.1 几何参数 0b 平房仓纵墙轴线之间的距离 0l 平房仓横墙轴线之间的距离 h粮食平堆高度 1h 粮食加堆的高度 2h 靠墙面的粮堆高度 l简支梁跨度 s储粮顶面至所计算截面的距离 2.2.22.2.2 计算系数 k 粮食侧压力系数 sk 仓容系数 第 8 页 bk 包装仓面积利用系数 k基础抗滑移稳定系数 基础底面对地基的摩擦系数 2.2.32.2.3 粮食散料的物理特性参数 粮食重力密度 粮食内摩擦角 粮食对灰砂粉刷面的外摩擦角；外摩擦系数 粮食滑动楔体的滑动面与墙面的夹角 加堆的斜面与水平面的夹角 2.2.4 2.2.4 作用及作用效应 hP 粮食作用于仓壁单位面积上的水平压力标准值 fP 粮食作用于仓壁单位面积上的竖向摩擦力标准值 fF 粮食对单位长度仓壁的竖向摩擦力标准值 hiP 简支梁i端粮食水平压力标准值 hjP 简支梁端粮食水平压力标准值 jG 基础自重及其台阶上的土重 H 上部结构传至基础底面的水平力设计值 N 上部结构传至基础的竖向力设计值 maxM简支梁最大弯矩标准值 3 工 艺 3 工 艺 3.1 一 般 规 定 3.1 一 般 规 定 3.1.1 3.1.1 工艺设计方案应根据建设规模、使用功能、粮食接收、发放条件等具体情况，经技术经济比较后确定。第 9 页 3.1.2 3.1.2 工艺设计内容应包括：输送工艺流程、设备选用、机械通风、熏蒸系统等。3.1.3 3.1.3 应根据粮食品质、种类、储存时间及气候等条件选择合理的通风、熏蒸方式和熏 蒸剂。储粮时间超过 6 个月的平房仓内应设机械通风、熏蒸系统。3.1.4 3.1.4 粮食进出仓作业宜采取防尘措施，改善作业环境。3.1.5 3.1.5 选用的设备应具有安全可靠、高效低耗、破碎率低、操作方便等性能，符合环保、卫生要求。3.1.6 3.1.6 散装仓宜选用移动式设备，应根据仓容量、接卸设施的作业时间等条件确定设备的生产能力。输送工艺应满足下列要求：1 作业线应连贯，每组设备生产能力应匹配。2 粮食进出仓作业应设置输送、取样、计量、清理等设备。需包装发放时应配置打包设备。3 粮食入仓作业过程中应减少粮食的自动分级。4 挡粮板应设置出粮孔，出粮孔位置应满足与之衔接设备的进料要求。3.1.7 3.1.7 包装仓输送工艺应根据其功能、作业线运输距离等因素确定合理的工艺流程。应根据进出仓作业要求、时间、包装袋尺寸等条件确定设备数量。包装仓输送工艺设备可按下列要求选配：1 进出仓可配置移动式包粮胶带输送机、平板车、电瓶车、叉车、码垛机等设备。2 码头中转库宜设起重机配合作业。起重机作业能力应与运输设备能力匹配。3 粮食加工厂成品包装仓应根据打包车间位置合理设置固定设备，设备作业能力应与打包车间设备的生产能力匹配。3.2 通 风 3.2 通 风 3.2.13.2.1 散装仓粮堆机械通风系统宜按通风降温要求设计，应通风均匀，操作管理方便。通风道应满足下列要求：1 通风道形式可采用地槽或地上笼，风道宜对称布置、简捷，单廒间内风道型式应统一。2 进风口应与通风机等设备对接方便，并应满足保温、气密、防腐蚀、防潮等要求。进风口盖板应拆装方便。3 通风道应设有安全可靠的风量调节装置，风量调节装置可按空仓调节要求设计。各支风道应设有检测孔。4 空气分配器开孔率应大于 25%，孔眼尺寸以不漏粮为限。第 10 页 风道各接口处应采取有效措施防止粮食漏入通风道。5 通风道的金属构件应进行防腐、防锈处理。6 仓内通风道必须能承受设计装粮高度的粮食压力。地槽空气分配器、盖板必须能承受进出仓机械设备的最大荷载。3.2.23.2.2 散装仓机械通风主要参数选择。1 总通风量按下式计算：qAhQ=0 （3.2.2-1）式中 Q 总通风量（m03/h）；q单位通风量m3/（hg），取值范围宜为 610-31210-3m3/（hg）；A每组风网对应的堆粮面积（m2）；粮食质量密度（kg/m3）；h粮食平堆高度（m）。2 风道风速按下式计算：tttFQV3600=（3.2.2-2）式中 V 风道风速（m/s），主风道风速取值范围可为 715m/s，支风道风速取值范围可为 47m/s；ttQ 通过风道的风量（m3/h）；tF 风道的横截面积（m2）。3 空气分配器表观风速按下式计算：dddFQ3600=V （3.2.2-3）式中 V 气流穿过空气分配器的表观风速（m/s），地上笼空气分配器的表观风速宜小于 0.15m/s，地槽空气分配器的表观风速宜小于 0.75m/s；ddQ 通过分配器的风量（m3/h）；dF 分配器开孔面的表面积（m2）。4 支风道间距按下式计算：第 11 页 )1(2=Khl （3.2.2-4）式中 l支风道间距
