GBT 10587-2006 盐雾试验箱技术条件.pdf

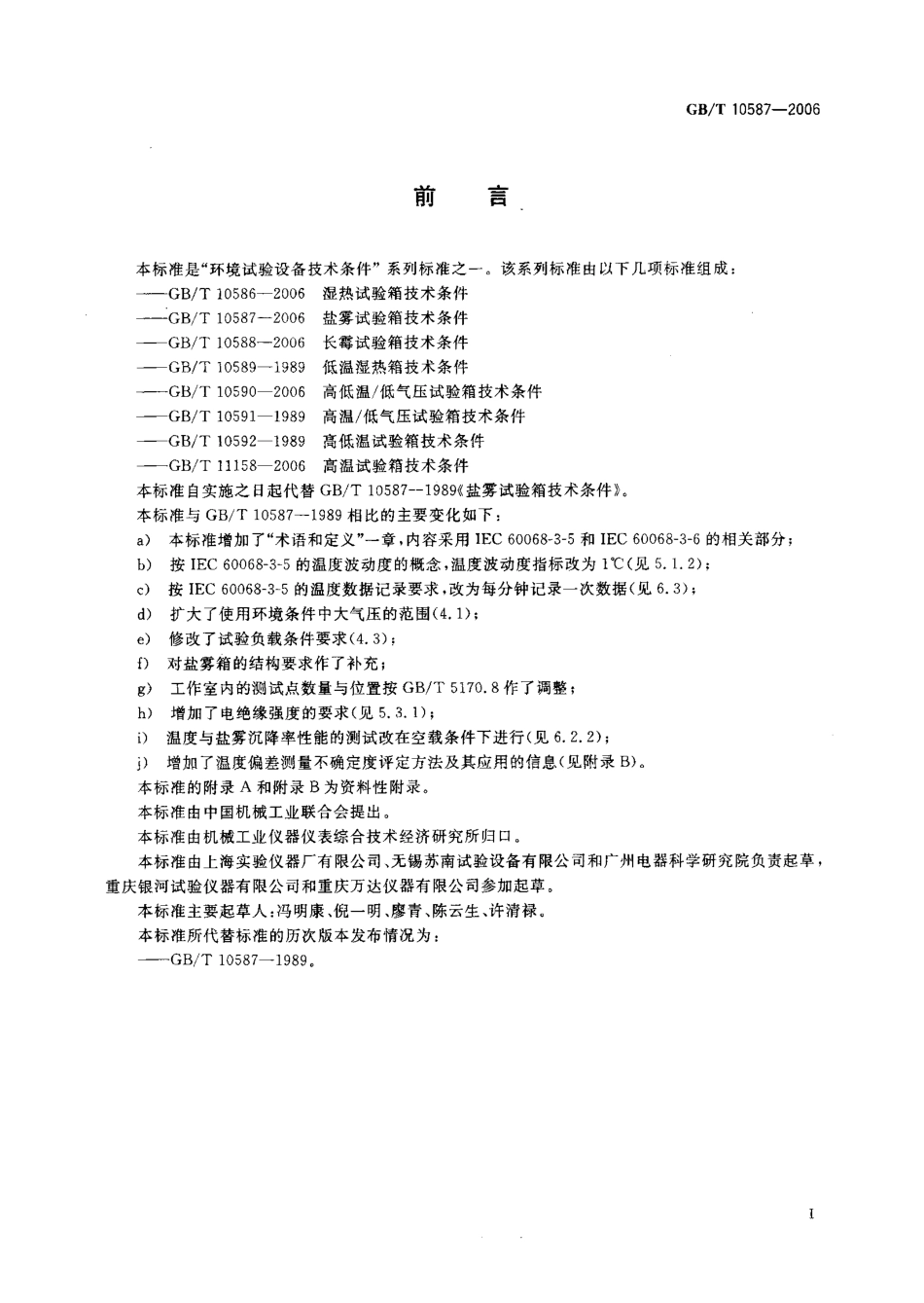

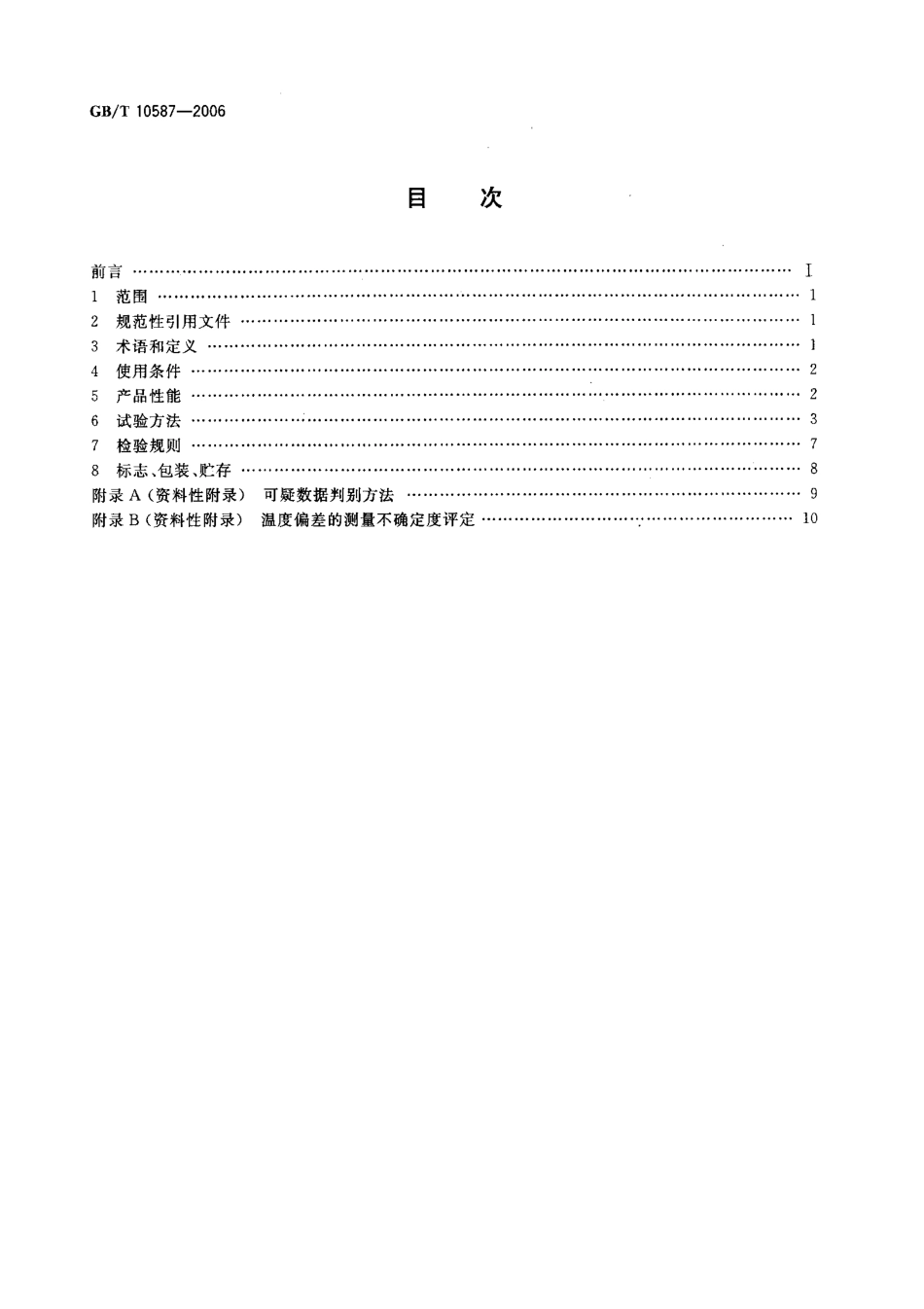

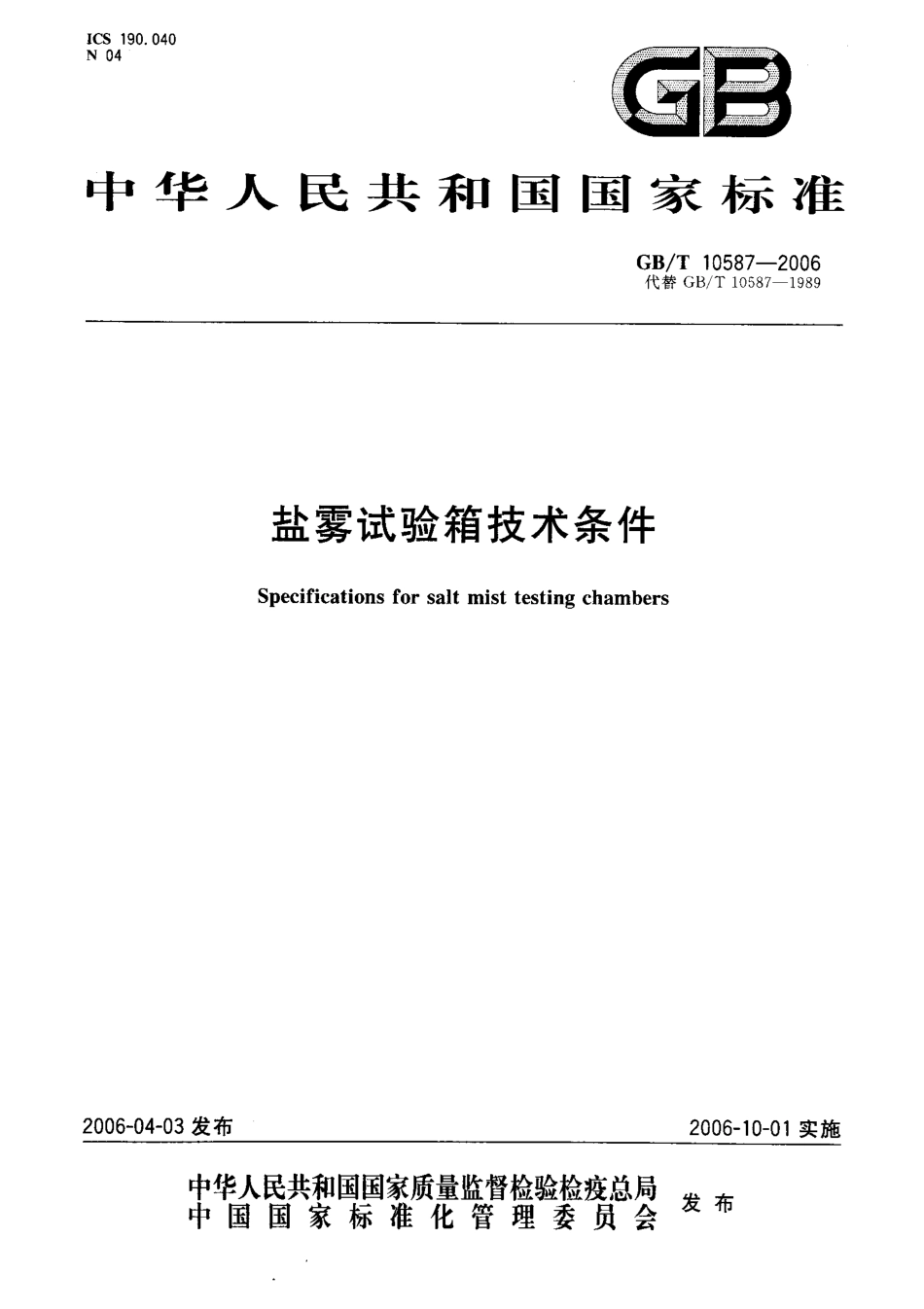

I C S 1 9 0.0 4 0N 0 4中 华 人 民 共 和 国 国 家 标 准G B/T 1 0 5 8 7 一2 0 0 6代替 G B/Tl o 5 8 7 一1 9 8 9盐雾试验箱技术条件S P e c i fi c a t i o n s for s a l t m i s t t e s t i n gc h a m b e r s2 0 0 6 一 0 4 一 0 3 发布2 0 0 6 一 1 0 一 0 1 实施中 华人民 共 和国 国 家 质 量监督 检 验 检疫总局中 国 国 家 标 准 化 管 理 委 员 会发 布G B/T1 0 5 8 7 一2 0 0 6目次前言 一工1 范围 12 规范性引用文件 ，.13 术语和定义 4 使用条件 25 产品性能 一26 试验方法 ，37 检验规则 ，78 标志、包装、贮存 ，8附录A(资料性附录)可疑数据判别方法 ，9附录B(资料性附录)温度偏差的测量不确定度评定 10G B/T 1 0 5 8 7 一2 0 0 6前言 本标准是“环境试验设备技术条件”系列标准之一 该系列标准由以下几项标准组成:G B/TI O 5 8 6 一2。6 湿热试验箱技术条件 G B/Tl O 5 8 7 一2。6 盐雾试验箱技术条件 G B/TI O 5 8 8 一2 O 0 6 长霉试验箱技术条件 G B/Tl o 5 8 9 一1，8 9 低温湿热箱技术条件 G B/Tl O 5 9。一2 0 O 6 高低温/低气压试验箱技术条件 G B/Tl O 5 9 1 一1 9 8 9 高温/低气压试验箱技术条件 G B/T10592 一1 9 89高低温试验箱技术条件 G B/Tl l l58 一2 O 0 6 高温试验箱技术条件 本标准自 实施之日 起代替G B/Tl o 5 8 7 一1 9 8 9 盐雾试验箱技术条件 本标准与G B/T1 0 5 8 7 一1 9 8 9 相比的主要变化如下:a)本标准增加了“术语和定义”一章，内容采用I E C6。6 8 一 3 一 5 和I E c6。6 8 一 3 一 6 的 相关部分;b)按 I E C6 O o 6 8 一 3 一 5 的温度波动度的概念，温度波动度指标改为 1(见5.1.2);c)按IEC6 0 O 68一 3 一 5 的温度数据记录要求，改为每分钟记录一次数据(见6.3);d)扩大了使用环境条件中大气压的范围(4.1);e)修改了试验负载条件要求(4.3):幻 对盐雾箱的结构要求作了补充;9)工作室内的测试点数量与位置按G B/TSI70.8 作了调整;h)增加了电绝缘强度的要求(见 5.3.1);1)温度与盐雾沉降率性能的测试改在空载条件下进行(见 6.2.2);J)增加了温度偏差测量不确定度评定方法及其应用的信息(见附录B)。本标准的附录A和附录B为资料性附录。本标准由中国机械工业联合会提出。本标准由机械工业仪器仪表综合技术经济研究所归口。本标准由上海实验仪器厂有限公司、无锡苏南试验设备有限公司和广州电器科学研究院负责起草重庆银河试验仪器有限公司和重庆万达仪器有限公司参加起草。本标准主要起草人:冯明康、倪一明、廖青、陈云生、许清禄 本标准所代替标准的历次版本发布情况为:G B/T I O 5 8 7 一1 9 8 9。G B/T1 0 5 8 7 一2 0 0 6盐雾试验箱技术条件范围本标准规定了盐雾试验箱(以下简称“试验箱”)的术语和定义、使用条件、技术要求、试验方法、检验规则及标志、包装、贮存。本标准适用于对电工、电子及其他产品、零部件及材料进行盐雾试验的试验箱。2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日 期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本凡是不注日 期的引用文件，其最新版本适用于本标准。G B/T1 9 1 一2 0 0 0 包装储运图示标志(e q v I S O7 8 O:1 9 9 7)G B/T1 4 0 4 8.1 一2 0 0 0 低压开关设备和控制设备总则(e q v I E C6 o 9 4 7 一 1:1 9 9 9)J B/T9 5 1 2 一1 9 9 9 气候环境试验设备与试验箱 噪声声功率级的 测定 JJ FI o 5 9 一1 9 9 9 测量不确定度评定与表示3 术语和定义下列术语和定义适用于本标准。试验箱t e s t c h 姗 玩r密闭的箱体或空间，其中某部分能满足规定的试验条件。3132温度设定值 t e m p e ra t u res e t p o i n t用试验箱控制装置设定的期望温度。3.3实际温度 a c h i e v edt e m p e ra t u 代稳定后，试验箱工作空间内任意一点的温度。3.4温度稳定 t e m p e ra t u res t a b i l i z a t i o n工作空间内所有点的温度均达到温度设定值并维持在给定的容差范围内。3 5温度波动度t e m p e r a t u ren u c t u a t i o n稳定后，在给定的任意时间间隔内，工作空间内任一点的最高和最低温度之差。3.6工作空led w o r k l n g s p a c e试验箱内能将规定的条件维持在规定容差范围内的部分。3.7温度梯度t 细p e r a t.代g r a d i ent稳定后，在任意时间间隔内，工作空间内任意两点的温度平均值之差的最大值。G B/T1 0 5 8 7 一2 0 0 63.8 工 作空间的 温度 偏差 tem p e ra t u r e v a r i a t i o n i n s p ac e 稳定后，在任意时间间隔内，工作空间中心温度的平均值和工作空间内其他点的温度的平均值之差。3。9 极限温度t e m p e r a t u 代e x t r e m e s 稳定后，工作空间内所达到的最高和最低测得温度3。1 0 相对湿度(R n)re l a t i v e h u m i d i t y 在某一恒定温度时，在给定的体积空气中，水汽分压力与饱和水汽压力的比率，用百分数表示。注:相对湿度是表示空气中水汽含量最常用的方法。4 使用条件4.1 环境条件 a)温度:1 5 3 5 oC;b)相对湿度:不大于8 5%;c)大气压:s o k p a 一l o 6 k p a;d)周围无强烈振动;e)无阳光直接照射或其他冷、热源直接辐射;f)周围无强烈气流，当周围空气需强制流动时，气流不应直接吹到箱体上;9)周围无强电磁场影响;h)周围无高浓度粉尘及腐蚀性物质。4.2 供电条件 a)电压:2 2 0V士2 2V，3 8 OV士3 8V;b)频率:s o H z 士0.S H z。43 试验负载条件 试验箱的负载应同时满足下列条件:a)负载的总质量在每立方米工作室容积内放置不超过80 k g;b)负载的总体积不大于工作室容积的1/5;c)负载不得相互接触，其间隔距离应不影响盐雾能自由降落在试验负载上，以及盐溶液由一个负 载滴落至其他负载上。5 产品性能5.1 性能要求5.1.1 试验温度和容许偏差为:35士2。5.12 温度波动度不大于 1。5.13 温度梯度不大于2。5.1.4 工作室内的 盐雾沉降率为(l.。一2.0)m L/(h 80c m“)。5.2 产品结构及外观要求52.1 试验箱内与盐溶液和盐雾直接接触的 材料不应与盐溶液和盐雾起化学反应，不直接接触的部分应耐盐雾腐蚀。5.2.25.2.3盐雾不应直接喷射到试验样品上。箱内顶部和内壁上以及其他部位的冷凝液不应滴落在试验样品上G B/T1 0 5 8 7 一2 0 0 65.24 箱内外压力必须平衡，应设压力平衡排气孔，排气时不应使工作空间的 气流过分湍动。5.25 应设有放置或悬挂样品的样品 架 样品架不应与试验样品产生电化学腐蚀。5 2.6 喷雾器产生的盐雾应微小分散、湿润、浓密;经雾化后的收集液除挡板挡回部分外，不得重复用于喷雾。5.2.7 应设有温度调节、指示等仪器仪表或装置。5.2，8 有盐雾沉降量指示装置。5.2.9 当 用压缩空气雾化盐溶液时应满足下列条件:a)压缩空气在进人雾化器前应完全滤除油污、尘埃等杂质;b)应加热到不低于工作温度;c)应充分加湿，喷雾出口 处的空气相对湿度应不低于8 5%;d)压缩空气的压力应能在(7。一170)k Pa 范围内调节，并应能保持稳定。5.2.10 设有盐溶液过滤器。5.2.”箱盖(门)应密封可靠r 不应漏气和有盐雾滋出。5.2.12 外观涂镀层应平整光滑、色泽均 匀，不 得有露底、起泡、起层或 擦伤痕 迹。5.3 安全和环境保护要求5.3.1 接线端子对箱体金属外壳之间的 绝缘电阻值应满足:冷态Z Mn以上，热态I Mn以上;并能承受5 oH:交流电压1 5。V、施压时间5 5 的耐电压试验。5.3.2 保护接地端子应与试验箱外壳有 良好的电气联接并能方便牢固地接线，应符合G B/T1 4 0 4 8.1 一Z O O Q 的7.19的规定，5.3.3 应有超温和过电流等保护及报警装置。5.3.4 整机噪声应不高于75 d B(A)。6 试验方法6.1 测试仪器与装置6.1.1 温度计 采用铂电阻、热电偶或其他类似温度传感器组成的并满足下列要求的测温系统;传感器时间常数:20 5 一40，。测温系统的扩展不确定度(k=2):不大于。.4。6 、.2 玻璃漏斗 采用直径 10O m m的玻璃漏斗。6.1.3 纽筒 采用容量劝 m l，的量筒。62 测试条件6.2.1 测试条件应满足4.1 和4.2 的要求6.2.2 测试在空载条件下进行。6.3 温度测试方法6.31 测试点的位置及数皿6.3.1.1 在试验箱工作室内，定出上、中、下三个水平测试面，简称上、中、下层。上层与工作室顶面的距离是工作室高度的1/10，中 层通过工作室几何中 心 下层在底层样品架上方10m m处。注:工作室具有斜顶或尖顶时，顶面为通过斜顶面与垂直壁面交线的假想水平平面。6.3.1.2 测试点 位于三个测试面 上。除中 心测 试点位于 工作室 几何中 心外，其余各测试点到 工作室壁的距离为各自 边长的l/1 0(图1)。但对工作室不大于2 耐 的 试验箱，该距离不小于1 00 o m。6.3.1.3 测试点的数量与工作室容积大小的关系为:G B/T1 0 5 8 7 一2 0 0 6a)工作室容积不大于Z m 时，测试点为9 个，。点为工作室几何中 心处，布放位置如图1。十 竺 些)门二、.DC.KL.尺M.蛋 覃蛋 覃平 聋A，B，M，N一 一 温度测试点。图 1价工作室容积大于2 耐 到10m 3 时，测试点为15个，E、0、U分别位于上、中、下层的几何中心 处，布放位置如图2。A E.D.F.0 Q.H L.U M.蛋 暨幸 聋平 暨A，B，N U 温度测试点。图 2 注1:对于卧式试验箱，图1 和图2 中 正面的 位置可视作喷雾装置的位置 注2:对于带有可移动的喷雾塔的试验箱，中心点的位置可按具体情况由 供需双方协商确定6.3.2 测试程序6.3.2.1 将试验箱的温度调节到试验温度，并使其升温且连续喷雾63.22 当工作空间中心点的温度值第一次达到规定值并稳定 Zh，在3 Om i n内每隔飞 m i。对全部测试点的温度值测量1 次，共测3。次。6.3.3 数据处理和试验结果63.3.1 对测得的温度数据，按测试仪表的修正值进行修正。6.3.3.2 剔除可疑数据(参考附录A)。6.主3.3 将测得的数据，按式(1)计算每点30次测得值的平均温度:T=(1)了艺同1一nG B/T1 0 5 8 7 一2 0 0 6 式 中:1 七 温度平均值，单位为摄氏度();工第 次测量值，单位为摄氏度():n 测量次数。63.3.4 按式(2)计算温
