GBT 17423-1998 系列1集装箱 罐式集装箱的接口.pdf

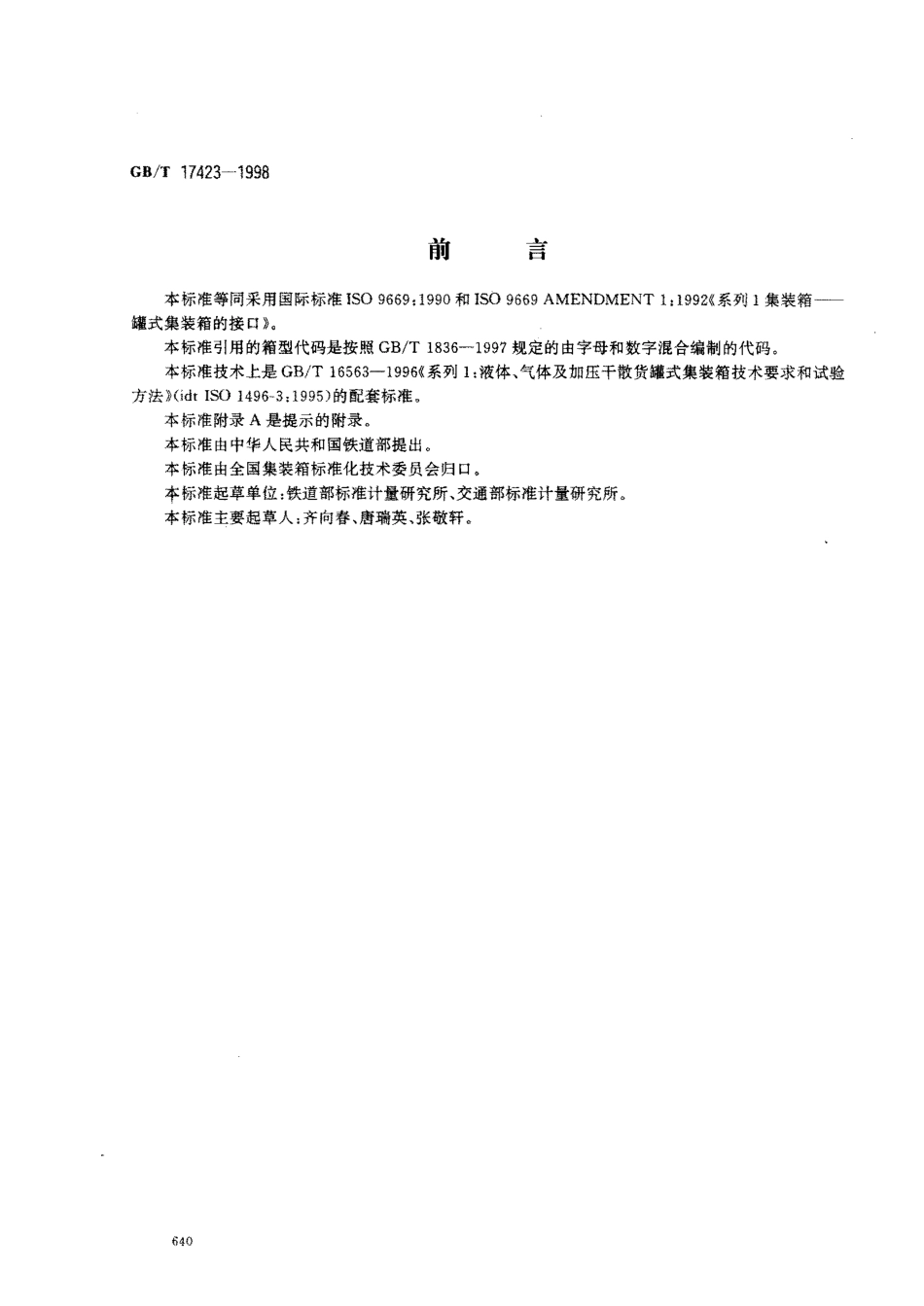

G B/T 1 7 4 2 3-1 9 9 8前言 本标准等同采用国际标准I S O 9 6 6 9:1 9 9 0 和I S O 9 6 6 9 A M E N D ME N T 1:1 9 9 2 系列I 集装箱罐式集装箱的 接口。本标准引用的箱型代码是按照G B/T 1 8 3 6-1 9 9 7 规定的由 字母和数字混合编制的代码 本标准技术上是G B/T 1 6 5 6 3-1 9 9 6 系列1:液体、气体及加压干散货罐式集装箱技术要求和试验方法 G d t I S O 1 4 9 6-3:1 9 9 5)的配套标准。本标准附录A是提示的附录。本标准由中华人民共和国铁道部提出。本标准由全国集装箱标准化技术委员会归口。本标 准起草单位:铁 道部标准计量 研究所、交通部标准计量 研究 所。本标准主要起草人:齐向春、唐瑞英、张敬轩。G B I T 1 7 4 2 3-1 9 9 8I S Q前言 麟际标准化组织(I S O)是各国国家标准化机构(F S IO成员m体)共周组成的世界性联合机构。标准的起草工作一般是通过I S O所属的各技术委员会进行的。每一成员团 体都有权派代表参加其心课题的技术委员会。各政府性和非政府性的国际组织，凡与I S O有联络关系的也都参加有关二I S C)在所 有电器标准化方面同国际电 工委员会(I E C)保持密切合作，各技术委员会拟订的国际标准草案，在被I S O理事会采纳为国际标准之前，征求意见。根据I S O的程序要求、在成员团 体投票中，赞成票超过先分发至各成员m体7 5 的才可作为国际标准正式出版。国际标准I S O 9 6 6 9 是由I S O/T C 1 0 4 集装箱技术委员会负 贵起草的G B/T 1 7 4 2 3-1 9 9 8引言 这一标准的制定是为了减少罐式集装箱由于接口种类繁多而在使用中产生的诸多问题。实践中人们日 益认识到关于罐式集装箱接口的标准在罐式集装箱的生产和使用中的重要性，所以在罐式集装箱的生产者和使用者的共同努力下，我们制定了这一关于罐式集装箱的接口 的国际标准。本标准同时也是为了保证采用法兰接口的罐式集装箱到达其他国家能够适应当地国家标准的规定。本标准通过限制接口 种类而提高了接口在使用中的一致性，这对于罐式集装箱的日 常管理和紧急情况处理都具有重要意义。中华人民共和国国家标准系列 1 集装箱罐式集装箱的接口 G B/T 1 7 4 2 3 一 1 9 9 8i d t I S O 9 6 6 9:1 9 9 0 I S O 9 6 6 9 A m d.1:1 9 9 2S e r i e s 1 f r e i g h t c o n t a i n e r s-I n t e r f a c e c o n n e c t i o n s f o r t a n k c o n t a i n e r s1 总则1.1 范围 本标准规定了罐式集装箱接口的特性。本标准共包括4 章。第1 章给出了与接口有关的定义以及试验和焊接要求。第2 章规定了 类型代号为T。至T 7 和B 3 至B 6 的 罐式集装箱接口 法兰的有关尺寸。第3 章规定了类型代号为T。至T 6 和B 3 至B 6 试验压力不超过6 0 0 k P a 的液体和加压干散货罐式集装箱的人孔及人孔盖的尺寸和要求。第4 章规定了对接口螺栓螺纹的要求。1.2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。G B/T 1 8 3 6-1 9 9 7 集装箱代码、识别和标记(i d t I S O 6 3 4 6:1 9 9 5)G B/T 1 6 5 6 3-1 9 9 6 系列1:液体、气体及加压干散货罐式集装箱技术要求和试验方法(i d t I S O 1 4 9 6-3:1 9 9 5)1.3 定义 本标准采用下列定义。1.3.1罐 式 集装 箱 t a n k c o n t a i n e r 有两个基本部分，即由 单罐或多罐和框架构成并符合I S O 1 4 9 6-3 要求的集装箱。1.3.2气体 g a s 在5 0 的环境中蒸发压力高于3 0 0 k P a(绝对压力)的流体或由主管部门(见 1.3.6)给定的含义。1.3.3 液体 l i q u i d 在5 0 C 的环境中蒸发压力不高于3 0 0 k P a(绝对压力)的流体。1.3.4 干 散货 d r y b u l k 由坚实的颗粒状固体组成，并具有一定流动性的货物。1.3.5危 险 货 物 d a n g e r o u s g o o d s 由联合国危险货物运输专家委员会或主管部门(见1.3.6)列入危险货物类的物品。1.3.6 主 管 部门 c o m p e t e n t a u t h o r i t y 国家或由国家指定负责认证罐式集装箱的机构。1.3.7 最大允许工 作压力 m a x i m u m a l l o w a b l e w o r k i n g p r e s s u r e 由主管部门制定的该型罐体的使用压力，使用中不能超过此压力。1.3.8 试验压 力 t e s t p r e s s u r e 罐体试验时所采用的表压力。国家质f技术监督局1 9 9 8 一 0 7 一 0 5 批准1 9 9 9 一 0 5 一 0 1 实施G B/r 1 7 4 2 3-1 9 9 81.3.9 法兰 f l a n g e 用螺栓来连接的接口1.3.1 0 接口 i n t e r f a c e 与外界相连部位结合面的有关装置。1.3.1 1 连接 c o n n e c t i o n s 接口范围内的相接处。1.3.1 2 开口 o p e n i n g s 罐式集装箱的进出口和专用开孔。1.4 设计要求1.4.1 试验 罐体内各个接口应按对罐体的要求进行压力试验。1.4.2 焊接 焊口 准备和接口 与其他构件的 焊接应符合罐体的 设计要求。2 接口法兰2 门概述2 门.1 本标准规定了G B/T 1 6 5 6 3 中所列的类型代号为T O 至T 7 和B 3 至B 6，即液体、气体和干散货罐式集装箱在最大容许工作压力不超过1 0 0 0 k P a(试验压力1 5 0 0 k P a)时的接口法兰有关尺寸。2.1.2 本标准所规定的接口尺寸仅适用于罐式集装箱上与装卸装置相连接的接口 法兰。2.2 尺寸 接 I 法兰结构见图 1,接口各部位尺寸要求见表1,表 1 各部位尺寸m m(i n)公称孔径 A法兰外径 B凸台外径 C中心孔径 D节圆直径 E开槽宽度 H4 0(I 夸)1 5 08 28 2.41 0 1.4196 0(2)1 0 11 0 11 2 01 98 0(3)2 0 01 3 01 3 11 5 01 9七 入A-石E-月X-X法兰(见表 1)、令即G B/T 1 7 4 2 3-1 9 9 82.3 法兰厚度 法兰的最小厚度见表 2 0表 2 法兰最小厚度材料最大抗拉强度/(N/m m )厚度/mm碳素钢4 3 020不锈钢5 3 71 63 人孔及人孔盖3.1 概述3.1 门 本章规定了罐式集装箱的人孔及其封盖的尺寸和功能。这些规定是为了 确保作业人员能够进行罐体内的检验、清理、作业中易于操作以及在紧急情况下出人方便。同时.这些规定也有利于提高不同厂家所提供配件的兼容性，便于应急维护和零件更换。3 门.2 本章规定的尺寸和功能适用于G B/T 1 6 5 6 3 中所列的类型代号为T O 至T 6 和B 3 至B 6，即试验压力不超过6 0 0 k P a 的液体和有压式干散货罐式集装箱。3 门.3 除另有说明外，本标准的 规定是最起码的要求。用于运输危险货物的罐式集装箱还应符合有关主管部门所指定的国际和国家运输的规定。3.2 尺、上 和功能3.2.1 一 般要求 本部分所列尺寸主要是对罐体上人孔的要求。对铰接销轴和密封环片的断面所规定的尺寸还需兼顾罐体上其他有翻转封盖的开孔。例如，在最高货位以上所设的清洗孔等。当人孔封盖处于翻开位置时，需注意其牢固性，以确保安全。3.2.2 承压要求 人孔及其封盖的结构应符合压力容器的分级要求。3.2.3 ff孔直径 人孔的内径为5 0 0 m m士1 mm(见图2 中 A)。其边缘的圆角半径不超过 5 mm,3.2.4 人孔封盖的环状封垫3.2.4 门人孔封盖的环状封垫应嵌入盖槽之内，不得外露。3.2-4.2 环状封垫的公称内径为4 9 0 m m(见图2中 B),3.2-4.3 环状封垫断面的公称尺寸为1 6 m m X 1 0 m m或1 6 m m X l 6 m m,3.2-4.4 人孔封盖的铰接板需要开槽来放置1 6 m m X 1 0 m m或1 6 m m X 1 6 m m的封垫。3.2.5 回转螺栓3.2.5.1 沿人孔的四周均匀设置六只回 转螺栓(见图2)e3.2.5.2 回转螺栓的铰轴设在以人孔中心为圆心，2 8 5 m m为半径的圆周上(见图2 中尺寸C)o3.2.5.3 回转螺栓的铰轴直径为1 9 m m(见图2 中O D),3.2.5.4 在本章中，对回转螺栓的螺纹不作具体规定，但需确保其互换性。建议使用I S O所规定的通用M2 0 公制螺纹(详见I S O 2 6 1)03.2.6 回转螺栓的压槽 回转螺栓的压槽宽度为2 2 m m(见图2 中尺寸F)，它应具有在压紧的情况下防止滑脱的功能。13 标记在人孔盖上应具备标有最大设计工作压力和试验压力的永久性标识。G B/T 1 7 4 2 3-1 9 9 8x-x密封垫州-州图2 人孔及人孔封盖尺寸4 接口螺纹4.1 概述 这一部分规定了G B/T 1 6 5 6 3 中 所列的类型代号为T。至T 6 和B 3 至B 6 试验压力不超过6 0 0 k P a的液体和有压式干散货罐式集装箱接口 螺栓的螺纹尺寸。上述规定适用于装卸货接口、外界冷源和热源接口，以及空气和惰性气体压力管接口。该螺纹符合I S O 2 2 8 所列的外螺纹，其公差为A级。4.2 符号 在4.4、图3 和表3 中所使用的符号含义如下:月不借助螺纹承压的压力接头的管道外螺纹公差的密封等级 d 外螺纹的大径 d,=d-1.2 8 0 6 5 4 P;外螺纹的小径 d,=d，一。.6 4 0 3 2 7 P;外螺纹的中径 D =d;内螺纹的大径 D,=D-1.2 8 0 6 5 4 P=d,;内螺纹的小径 D z -D-0.6 4 0 3 2 7 P=d,;内螺纹的中径 G 不借助螺纹来承压的压力接头的管螺纹 人 牙型高度 H 原始三角形高度 P节 距 螺峰和螺谷的圆弧半径G B/T 1 7 4 2 3-1 9 9 8 7 梯形螺纹 T d 外螺纹大径的公差 T d:外螺纹中径的公差 T D:内螺纹小径的公差 T o z 内螺纹中径的公差4.3 尺寸4.3.，螺纹的各部位尺寸见图3 和表 3,表 3 螺纹尺寸螺纹代码 每2 5.4m m(i n)的螺纹数节距 尸mm(i n)基本直径中径的公差小 径的 公差 一 大 径 的 公 差 大径 d=Dmm(i n)中径d,=D,mm(i n)小径d,=D,mm(i n)瞥tz 了 o zg F W t3 c 了J 之内 螺 纹 外 螺 纹 下偏差上偏差mm(i n)下偏差功m(i n)上偏差下偏差上偏差mm(i n)下偏差mm(i n)土偏差G 1/4 T1 9 1.3 7 7(0.0 5 2 6)1 3.1 5 7(0.5 7 8)1 2.3 0 1(0.4 8 4 3)1 1.4 4 5(0.4 5 0 6)0+0.1 2 5(0.0 0 4 9)一 0.1 2 5(0.0 0 4 9)00十0.4 4 5(0.0 1 7 5)-0.(0.0:一01 6.6 6 2(0.6
