GBT 12496.5-1999 木质活性炭试验方法 四氧化碳吸附率（活性）的测定.pdf

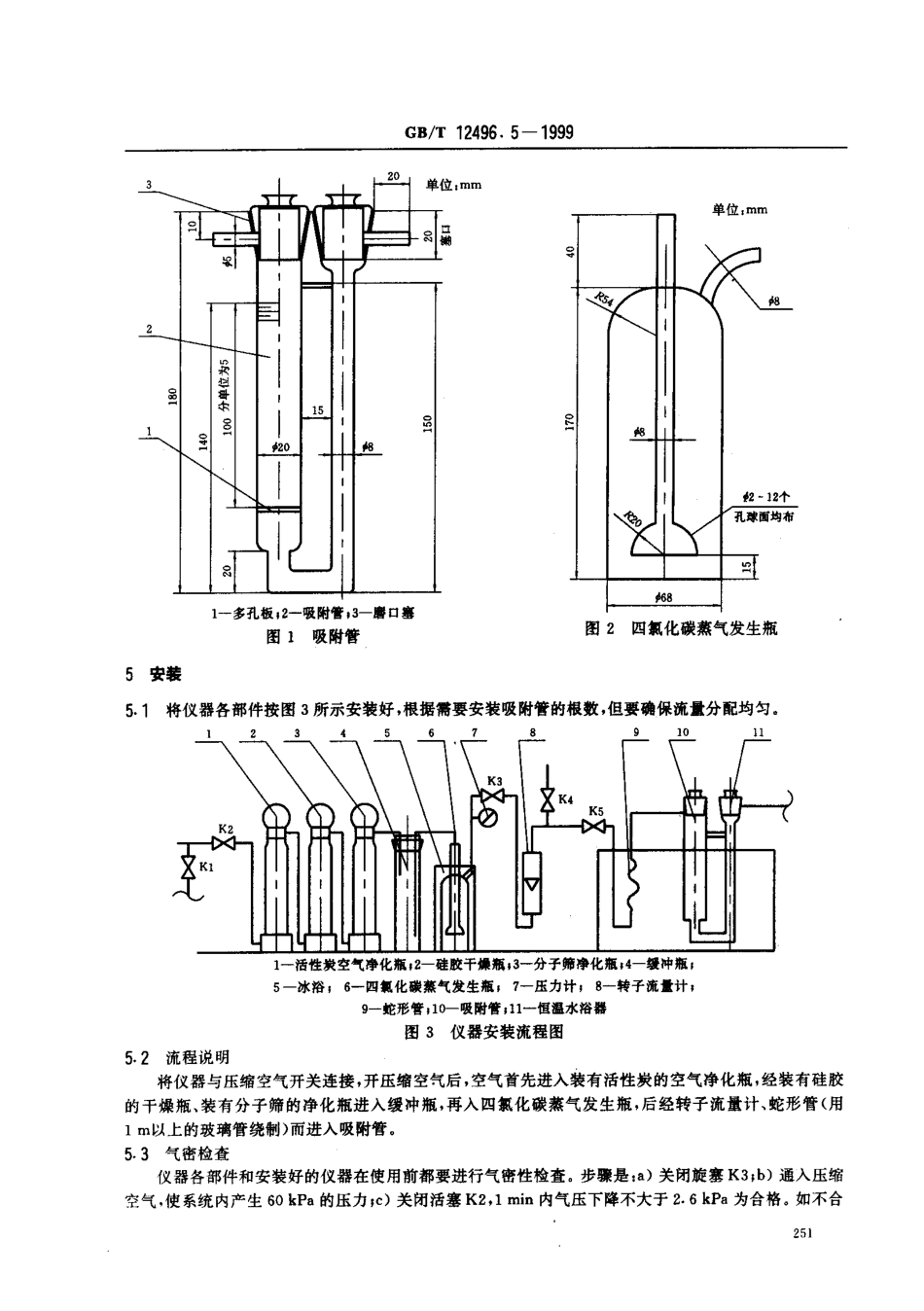

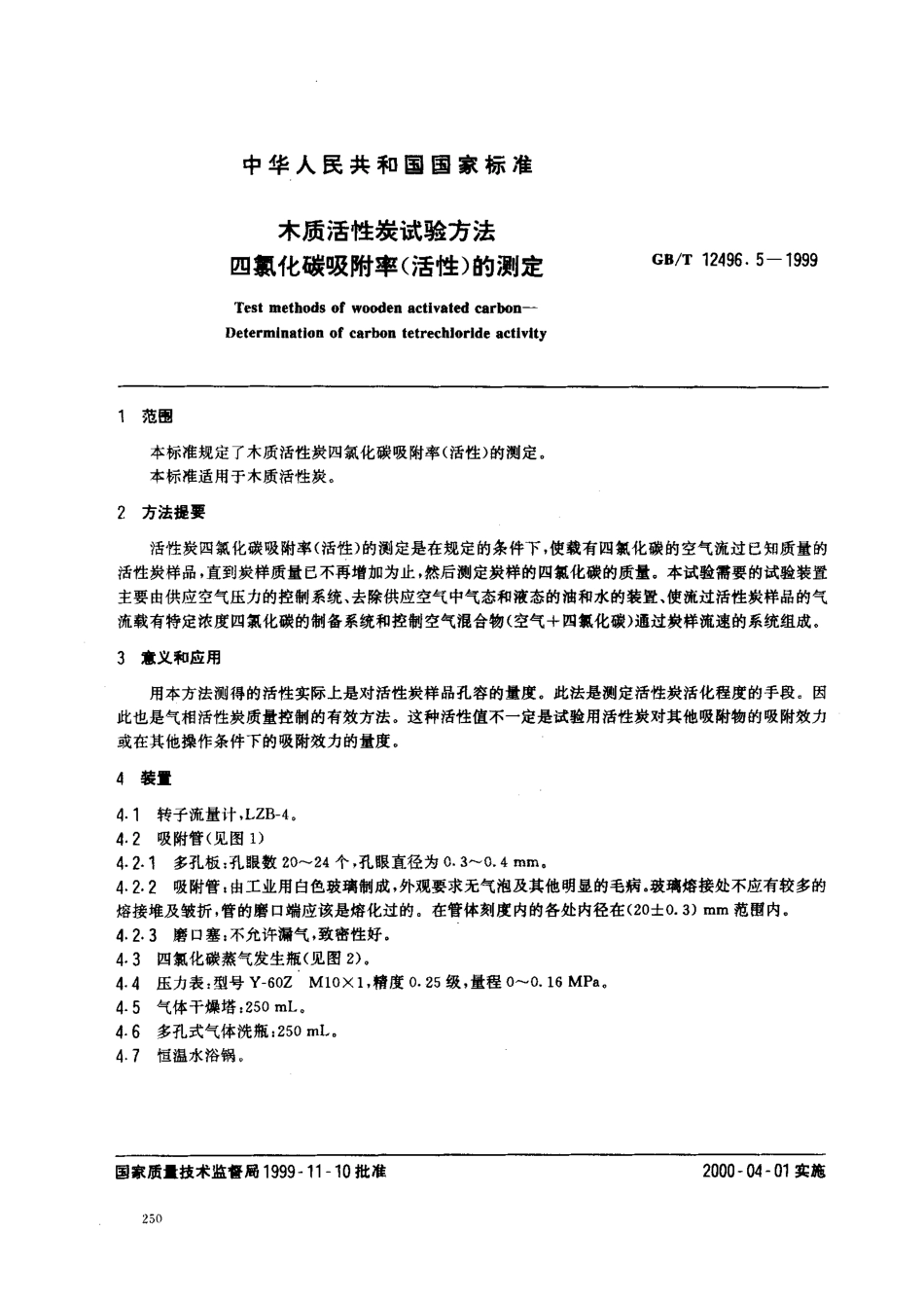

中华 人 民 共 和 国 国 家 标 准 木质活性炭试验方法四抓化碳吸附率(活性)的测定 T e s t me t h o d s o f w o o d e n a c t i v a t e d c a r b o n-D e t e r m i n a t i o n o f c a r b o n t e t r e c h l o r i d e a c t i v i t yG B/T 1 2 4 9 6.5 一 1 9 9 9范围 本标准规定了木质活性炭四氯化碳吸附率(活性)的测定。本标准适用于木质活性炭。2 方法提要 活性炭四氯化 碳吸附率(活 性)的测定是在规定的条件下，使载有四抓化碳的空气流过已知质量的活性炭样品，直到炭样质量已不再增加为止，然后测定炭样的四抓化碳的质量。本试验需要的试验装置主要由供应空气压力的控制系统、去除供应空气中气态和液态的油和水的装置、使流过活性炭样品的气流载有特定浓度四氯化碳的制备系统和控制空气混合物(空气+四抓化碳)通过炭样流速的系统组成。3 意义和应用 用本方法测得的活性实际上是对活性炭样品孔容的量度。此法是测定活性炭活化程度的手段。因此也是气相活性炭质量控制的有效方法。这种活 性值不一定是试验用活性炭对其他吸附物的吸附 效力或在其他操作条件下的吸附效力的量度。4 装t4.1 转子流量计，L Z B-4,4.2 吸附管(见图1)4-2-，多 孔板:孔眼数2 0-2 4 个，孔眼直径为。.3 0.4 m m,4.2.2 吸附管:由 工业用白 色玻璃制成，外观要求无气泡及其他明显的毛病。玻璃熔接处不应有较多的熔接堆及皱折，管的磨口 端应该是熔化过的。在管体刻度内的各处内径在(2 0 士。.3)m m范围内。4.2.4.344444 磨口 塞:不允许漏气，致密性好。四抓化碳蒸气发生瓶(见图2),压力表:型号Y-6 0 Z Ml O X1,精度0.2 5 级，量程0 -0.1 6 MP a,气体干燥塔:2 5 0 m L,6 多孔式气体洗瓶:2 5 0 m L,7 恒温水浴锅。国家质f技术监督局1 9 9 9 一 1 1 一 1 0 批准2 0 0 0 一 0 4 一 0 1 实施G B/T 1 2 4 9 6.5 一1 9 9 9当单 位:m m单位引Q日中鱿日曰日的次华挤余吕 0呻1 0的1、1 一多孔板，2 一吸附管:3-磨口塞 图 1 吸附管图2 四 抓化碳燕气发生瓶5.1安装 将仪器各部件按图3 所示安装好，根据需要安装吸附管的根数，但要确保流最分配均匀。1 一活性炭空气净化瓶1 2 一硅胶干操瓶，3 一分于筛净化瓶;4-级冲瓶，5 一冰浴，6 一四氛化碳燕气发生瓶，7-压力计，卜 转子流t计;9 一蛇形管:1 0 一吸附管;1 1-恒温水浴器 图3 仪器安装流程图5.2 流程说明 将仪器与压缩空气开关连接，开压缩空气后，空气首先进人装有活性炭的空气净化瓶，经装有硅胶的干燥瓶、装有分子筛的净化瓶进入缓冲瓶，再人四抓化碳蒸气发生瓶，后经转子流量计、蛇形管(用l m 以上的玻璃管绕制)而进入吸附管。5.3 气密检查 仪器各部件和安装好的仪器在使用前都要进行气密性检查.步孩是:a)关闭旋塞K 3:6)通人压缩空气，使系统内产生6 0 k P。的压力，c)关闭活塞K 2,1 m i n内气压下降不大于2.6 k P。为合格。如不合G s/T 1 2 4 9 6.5 一 1 9 9 9格应检查原因，对不气密的部件进行修理或更换.试验条件 炭层 高度:(1 0 士 0.2)c m,气体流量:(1 6 7 0 士7 0)m L/m i n e 吸附温度:(2 5 士D C。四 氯化碳蒸气:(2 5 0 士 1 0)m g/L,试验程序 试样准备将试样在1 0 5 1 1 0 0C 烘至恒重，置于干燥器中 备用。将吸附管擦净后称量为，(连同管塞，精确至，口恤J月月 .斑b八卜U八b八b7.11 m g)。把准备好的试样分二至三次装入吸附管中，炭层高(1 0 1 0.2)c m(振实后的高度)。装填后，连同管塞称量(精准至1 m g)，然后将管塞涂上凡士林旋好，再称量为m 2(精确至1 m g),称量完毕，将吸附管垂直插入恒温水浴中。7.2 四抓化碳燕气发生瓶准备 将四抓化碳从进口 管加人到四抓化碳蒸气发生瓶中，在瓶中四抓化碳高度约8 c m。将四抓化碳蒸气发生瓶与系统连通，垂直放入冰水浴(0 -1 C)中。7.3 流程操作 一切准备就绪后，打开旋塞K 1,K 2,K 3,K 4，关闭K 5，接通压缩空气，使洁净干燥的空气通过四氯化碳蒸气发生瓶，调节K 1，直至总气流稳定在(1 6 7 0 士7 0)m L/m i n。在参数稳定后，打开K 5，关闭K 4,使载四抓化碳的空气通过吸附管，同时狱动秒表计时，保证气流在(1 6 7 0 士7 0)m L/m i n 的流量下通过试 样1 h。然后打开K 4，关闭K 5。取出吸附管擦净后称量为，。(精准至1 m g)。将吸附管再放人装置中.打开K 5，关闭K 4，使气流再通过试样1 0 m i n,重复上述操作，直至吸附饱和(两次称量的质量差不大于1 0 m g)为止。然后关闭压缩空气，试验结束。8.1结果的说明 颗粒活性炭对四抓化碳燕气的吸附率(活性)见式(1):A=竺 王 二 mz X 1 0 0 沉2一”Z:A 四 抓化碳吸附率(活性)，%;舰、一 吸 附 管 的 质 量.g;，:吸附前吸附管加炭的质量，9，m 3 吸附后吸附管加炭及四抓化碳的质量，9。四氮化碳蒸气浓度见式(幻:(1)式中8.2式中C 二(m,一.E)X l o Q X t(2):C 四氯化碳蒸气浓度，m g/L;。，吸附管吸附后的质量，9;m 2 吸附管吸附前的质量，9;6 2 吸附时的气体流量，m L/m i n;t 吸附时间，m i n.9 精密度与偏差 两个平行试样测定结果相对标准偏差不得大于5 0 o a
