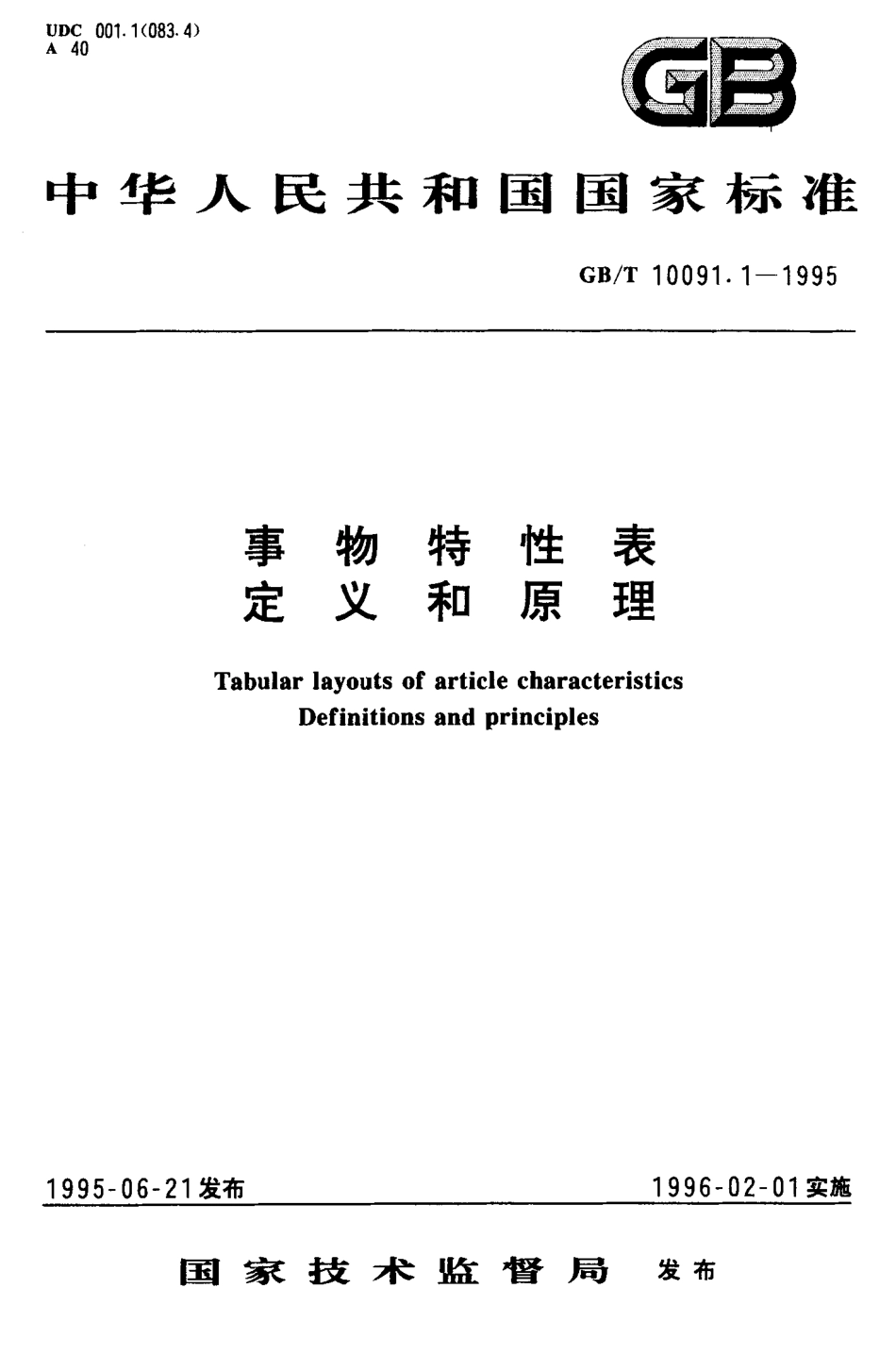

U D C 0 0 1.1(0 8 3.4)A 4 0中 华 人 民 共 和 国 国 家 标 准c B/T 1 0 0 9 1.1 一 1 9 9 5表理性原特和物义事定T a b u l a r l a y o u t s o f a r t i c l e c h a r a c t e r i s t i c s D e f i n i t i o n s a n d p r i n c i p l e s1 9 9 5 一 0 6 一 2 1 发布1 9 9 6 一 0 2 一 0 1 实施国家技术监督局发 布G B/T 1 0 0 9 1.1-1 9 9 5前言 本标 准等效采用D I N 4 0 0 0/T e i l 1-9 2 采用D I N标准的理由是:a)G B 1 0 0 9 1 事物特性表系列标准 是为建立零件(实包括产品、设备及非物资概念等)的数据库对零件进行特性描述的A S C I I 计算机文件。它对零件规定了从对象组中表征和区分一对象的决定性特性;也规定了特性数据的表示格式，使零件的特性数据能在不同的系统间交换，因此，它是建立数据库的数据基础。b)国际上制定事物特性表国家级标准的国家唯有德国，该标准在国际标 准化实践联合会(I F A N)1 6个成员国(包括西方七个工业先进国家)中得到积极推广井已被约 1 3个国家采用。1 9 4 8 年德国T e l d i x 公司首创事物特性表，至1 9 7 1 年开始制定国家级描述具体标准件的事物特性表的系列标准，1 9 8 1 年颁发了D I N 4 0 0 0/T e l l 1-8 1 事物特性表 定义和原理(即编制总则)(我们采用和制定为G B1 0 0 9 1.1-8 8)。至今历时2 3 年，共制定出7 5 个系列标准，援盖3 5 0 0 个产品标准，今后还将继续发展。经过如此长的发展和应用过程，至今仍在蓬勃发展中，说明该标准具有很大的生命力。本标准与G B/T 1 0 0 9 1.1-8 8 的主要技术内容比较，除保留了原大部分篇幅以外，还有以下 修改:a)删去原冗余部分，如“书写 地址数限在7 0 ,“有 关说明”及“附 录”等;b)为了事物特 性表能为更多用户共享起见，将原只 包括9 个特性的单一特性表 扩展到由多个分表(每一分表亦最多 可包含9 个特性)组成的组合表。从而扩大了 事物特性表的适用面。)将单 一特性分解为多个分特性组 成的组合特性，使 G B 1 0 0 9 1.1扩大 了适用 面并与G B/T 1 5 0 4 9.1-9 4 的图 形数 据库联系得 更紧密。本标准与其他标准的关系为:本标准是建立零件数据库的主要标准之一，其他标准有:G B/T 1 5 0 4 9 Q C AD标准件图形文件 系列标准;另外，还有宜为企业标准的 零件分类编码。本标准由中国标准化与信息分类编码研究所提出并归口。本标准主要起草人鲍仲平。中 华 人 民 共 和 国 国 家 标 准GB/T 10 0 91.1 一 1 99 5代替 G B 1 0 0 9 1.1-8 8表理性原特和物义事定T a b u l a r l a y o u t s o f a r t i c l e c h a r a c t e r i s t i c s D e f i n i t io n s a n d p r i n c i p l e s范困 本标准规定了事 物特 性表 的定义和原理，事物 特性系 统，事物特性表的结构、组成和示例，事 物对象的图形显示以及事物特性表在标准中的编制。本标准适用于C A D零件库的建立，计算机辅助设计(C A D)、辅助制造(C A M)、辅助企业管理，也适用于其他系统的信息检索和处理。事物特性表用于概括描述、限制和选择标准的和非标准的，物质的和非物质的，相互近似的事物对象。另外，事物特性表还支持文件中的数据归档、存贮和交换。事物特性表中的特性显示是产品文档的组成部分。事物特性表的适用领域决定了它应包括的特性种类。特 性总表见图1,月二!特性l事物特性(固 有 特 性)相关特性 图 1 特性总表引用标准GB 3 1 0 0-9 3 国际单位制及其应用GB/T 1 5 0 4 9.1-9 4 C A D标准件图形文件编制总则国家技术监仃局1 9 9 5 一 0 6 一 2 1 批准1 9 9 6 一 0 2 一 0 1 实施c8/T 1 0 09 1.1 一 1 9 95术语序号术 语 名 称定义示例3.1特性c h a r a c t e r is t i c特性是从对象组中表征和区分一对象的决定性的性质“颜色”特性表示为“蓝”、“红”、“绿”“形式”特性表示为“圆的”、“直的”、“方的”二”“调制”特性表示为“调频”、“调幅”“扳手宽度”特性表示为“2 2 m m,0 2 7 mm,“扳面距”3.1.1事物特性a r t i c l e c h a r a c t e r i s t i c事物特性是对对象描述不受周围影响的特性(如来源、应用)注特性值表示的变化 导致所示的系另一 又 寸 象扳手宽度。螺拴扳宽的变化表示另一螺拴3.1.2相关特性r e l a t e d c h a r a c t e r i s t i c相关特性是描述对象和周围环境的联系的特性注:特性值表示的变化 不导致所示的系另 一对 象相关成本、系数、生产、成本 一订购量、交货期、仓库地址”调节弹簧的应用范围，装配高度、夹长、试验种类、文档标号 3.2特性代码c h a r a c t e r i s t i c a l p h a-b e t i c c o d e编排特性所用的一定数量的字符3.3特性值c h a r a c t e r i s t i c v a l u e特性值有:a)带单位的量值b)属性数据对 a):1 2.5 m m,3 4 0 k g,4 5 m A,2 2 0 V,6.3 k W,5 0 0 Mj.对 b):彩色的、圆形的、钢制的、四角的、固定力的、莫尔斯锥面镀铬的、公称宽、爆炸的、无线电 干扰的、I P 4 4、调频的3.4事物特性表l a y o u t s o f a r t ic l ec h a r a c t e r i s t ic s事物特性表是组合排列对象组的事物和相关特性的表3.5事物特性一览表a r t i c l e c h a r a c t e r i s t i cl is t事物特性一览表是一对象组的特性值按照该组的事物特性表排列起来的特性值表Gs/T 1 0 0 9 1.1 一1 9 9 5序号术 语 名 称定义示例对象组g r o u p o f a r t ic l e s(c a t a g o r y)对象组是一定的同族对象的组合带头螺拴、管接头、弹簧、辆合器、滚动轴承、汽轮机叶片、电阻器、电容器、二极管、配电盘、电机、离心泵、滑轮、车轮、车床、加工方法、工作台、程序语言、原料图g e o m e t r y事 物特性表属图 所表示的对象的 图形显示。它们 a)使在一对象组内的对象间或在对象组间可能作成型区分 b)使特性代码与决定成型的特性相对应图号fi g u e n u mb e r图号是用以编排图的教码事物特性信息系统事物特 性信息 系统包括(见图2):a)按本标准规定编出的事物特性表;b)几何制图规则”;c)数 据技术描述2，;d)结构逻辑规定J，。1).2),3)均见G B/T 1 5 0 4 9.1.GB/T 1 0 09 1.1 一 1 9 95书 物 特性 I s M)仁 卜 充s M 的 几何 特性0MX1015i oI IM821115 xMIU2uIx5e MIUdU1X 5Mltwdlfi MlxwmeS M 表示1 L f=1 图形图 2 书物特性信息系统原理 事物特性表应对所涉及的领域(如不同的用户和/或生产者)都提供共同的描述深度。按GB/T 1 0 0 9 1 系列标准编制的事物特性表，其主要用途是对标准的和非标准的零件和原材料进行比较、选择和采用。事物特性表必须覆盖相当数量的近似对象。其选择和描述深度应能满足预先规定的应用要求。将对象完整 地描述出 来以 及给零件或原材料的生产和 验收提供数据都不是事物特 性表的目 的。根据本标准第 1 章内所提出的应用范围，可以看出相关特性是必需的。因此，也应将该类特性(见图1)纳入事物特性表内。零件的分类编码不属本标准的范围。一旦确定了的特性代码和特性名称，当GB/T 1 0 0 9 1 系列标准更改和修订时都不得变更。但在纠正错误时可例外，此时，应在相应标准内作更改备注。只在以下情况下可用代码表示特性，即相应的编码应在标准内规定，或紧接每一事物特性表之后注示说 明。GB/T 1 00 9 1.1 一 1 99 56 事物特性表的结构和组成6.1 事物特性表的结构 事物特性表的结构如图 3 所示。口 事 物 特 性 表 编 号 域 见 6.2.1)口 对 象 组 名 称 域 见 6.3)口 事 物 特 性 表 分 表 的 编 号 域 见 6.4)口 特 性 代 码 域 见 6.5)口 特 性 名 称 域 见 6.6)困 单 位 域 见 6.7)图 3 事物特性表的结构6.2 编号示例6.2.1 事物特性表的编号 例:名称标准总编号系列分标准编号分表编号6.2.2 事物特性表内的图号 例:图的字母图的数字代码事物6.2.3 事物特性表的特性代码GB/T 1 00 9 1.1 一 1 9 9 5 事物特性表GB/T 1 0 0 9 1.3-1 一 M D“特性”的母代码.干具体特性的代码16.2.4 事物特性表分表编号 例:事物特性表G B/T 1 0 0 9 1.6 9-1-T 事物特性表“分表”事物特性表分表编对象组名称 在此域内填写对象组名称 例:在事物特性表GB/T 1 0 0 9 1.7 0-2 下，填入冲洗头。通常用名 词和尽可能用 组合名词表示名称，应避免列举别名。64 事物特性表分段表的编号 当事物 特性表特性过多而不能 在表的水平长度内编排 下来时，则可将该表截为数 段(见图5)一 个分段内的特 性不得超过1 0 个。例:1从4分段序号分段 总数 当整个事物特性表只有一段时，则在此域内应填写“1 从 1,e6.5 特性代码 特性代码可由字母或字母数字表示出。其应用规定如表 1 所示。标准的事物特性表内尚未用的特性代码不得安排企业自己的事物特性，以便以后本标准另有规定时，易于采用。特性代码采用字母序列。在一个GB/T 1 0 0 9 1 分标准内不同的事物特性表中，在相同的特性代码下安排相同的特性名称(H尽可能安排材料)。根据数据处理普遍性(成组)的原理，当在特性代码字母序列中有的字母下安排不出特性时，可在事物特性表内安排空域(见图 5.特性F是一空域)。有时，在一个连续的字母序列内，当必须有两个以上的特性需空缺时，可如图 6 所示，将连续的空缺项集合起来由一个特性代码和空缺特性表示出来.表 1 标准的事物特性表内的特性4 m il jm恃件什码用于特性类别特性代码即G B/T 1 0 0 9 1 图号事物特性，B L DA-JA1-J 9A0 1-J 0 9 A 1 1-1 9 9 GB/T 1 0 09 1.1 一 1 99 5续表 1用于特性类别特性代码1 1GB/T 1 5 0 4 9 0 几何制图用的补充 特性AA-A 1 0 A AA-FZZ企 业对现有GB/T 1 0 0 9 1 系列标准补充的与 企业有关的特性 K 一 2K 1 1-Z 9 9 1-99 9保留给本标准今后发展用G AA-ZZ Z B A-Z Z1)当相关特性必须用于第一节内某一定应用范围时，只采纳这些相关特性.2)不采用1,0,Q三个字母。3)当在应用对象的图形特性时，储采用图形代码，4)当在修订本标准的事物特性表时，可用双数字代码.5)见G B/T 1 5 0 4 9.6)用作图形符号的地
