SNT 4905.1-2017 入出境集装箱中有毒气体检测方法 第1部分：苯系化合物.pdf

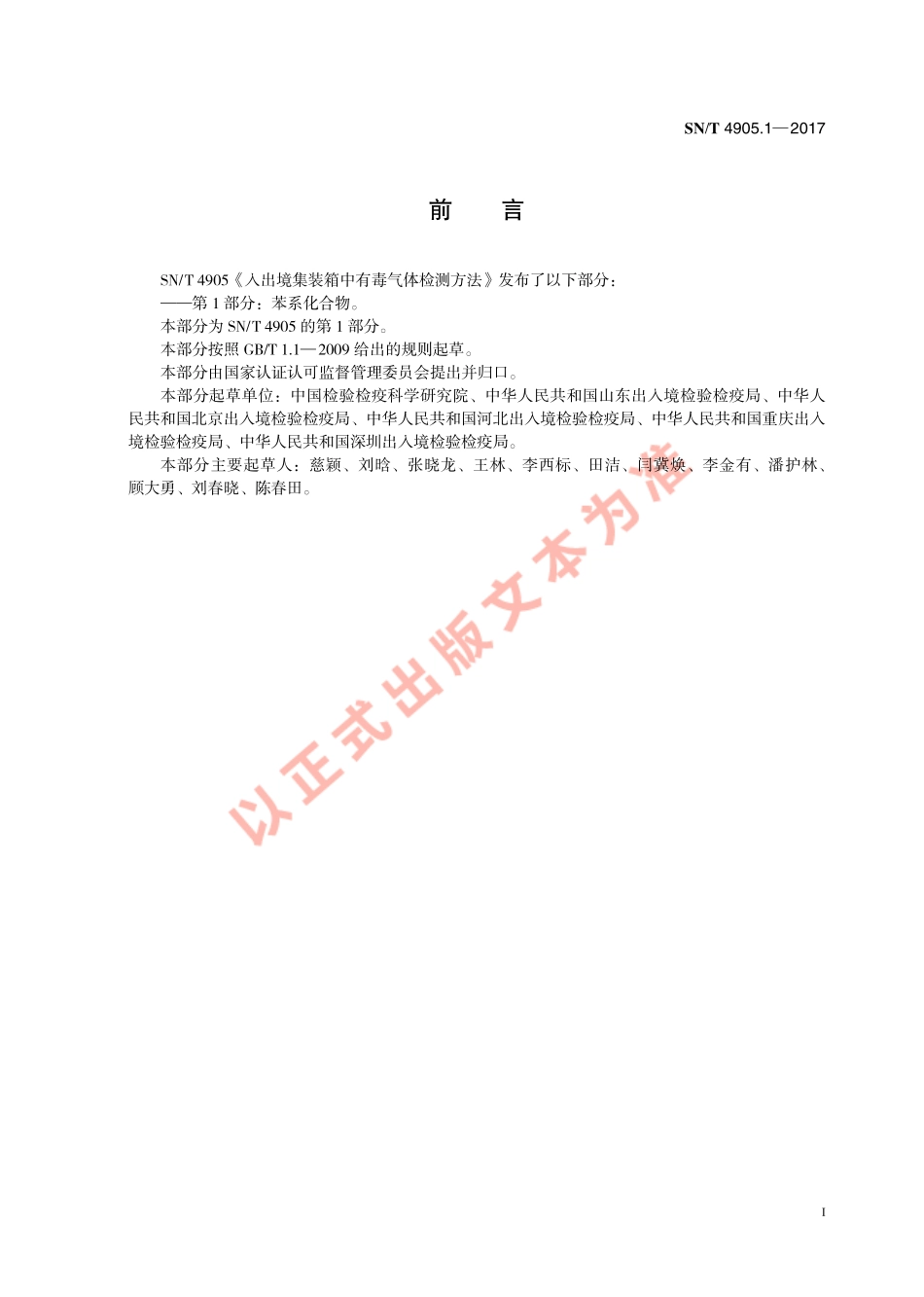

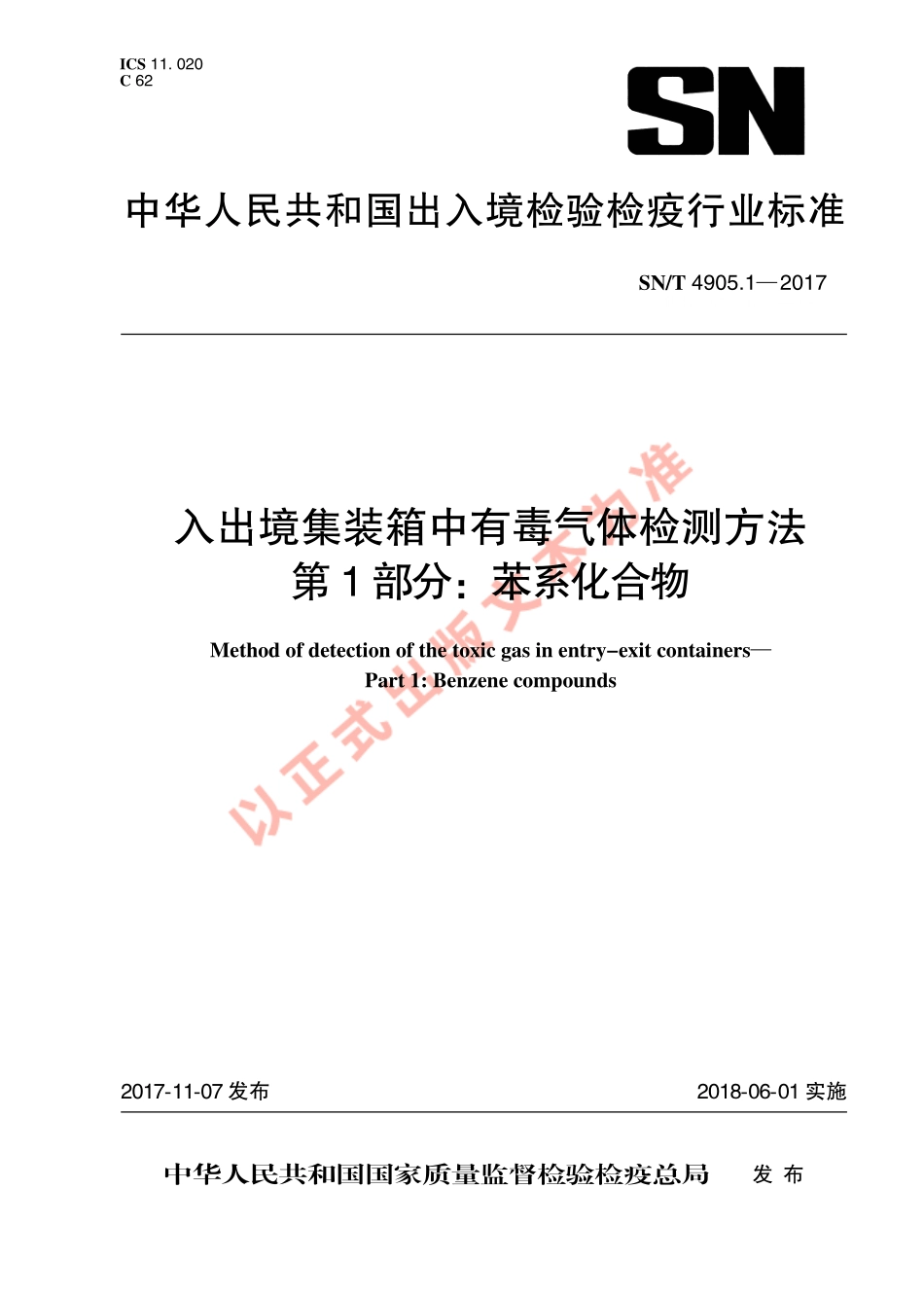

中华人民共和国出入境检验检疫行业标准SN/T 4905.12017代替 SN/T 1071.12001ICS 11.020C 622017-11-07 发布2018-06-01 实施入出境集装箱中有毒气体检测方法 第1部分：苯系化合物Method of detection of the toxic gas in entry-exit containers Part 1:Benzene compounds中华人民共和国国家质量监督检验检疫总局发 布SN/T 4905.12017I前 言SN/T 4905入出境集装箱中有毒气体检测方法发布了以下部分：第 1 部分：苯系化合物。本部分为 SN/T 4905 的第 1 部分。本部分按照 GB/T 1.12009 给出的规则起草。本部分由国家认证认可监督管理委员会提出并归口。本部分起草单位：中国检验检疫科学研究院、中华人民共和国山东出入境检验检疫局、中华人民共和国北京出入境检验检疫局、中华人民共和国河北出入境检验检疫局、中华人民共和国重庆出入境检验检疫局、中华人民共和国深圳出入境检验检疫局。本部分主要起草人：慈颖、刘晗、张晓龙、王林、李西标、田洁、闫冀焕、李金有、潘护林、顾大勇、刘春晓、陈春田。1SN/T 4905.12017入出境集装箱中有毒气体检测方法 第 1 部分：苯系化合物1 范围SN/T 4905 的本部分规定了入出境集装箱空气中苯、甲苯和二甲苯检测方法。本部分适用入出境集装箱空气中苯、甲苯和二甲苯浓度的测定。注：苯、甲苯和二甲苯浓度用 mg/m3表示。2原理当被测空气通过检测管时，苯系化合物与指示粉迅速发生化学反应，形成变色层（变色柱），变色层的长度与被测气体的浓度成正比，变色柱的长度即表示苯系化合物的浓度。3器具3.1检测管检测管由玻璃管、指示粉、隔离层及衬塞构成（见图 1），检测管应由具备相应资质的单位生产且具有产品质量合格证和安全标志（MA）。图 1 比长式苯系化合物检测管示意图说明：1起始端衬塞；2隔离层；3指示层；4分度线；5玻璃管；6衬塞。1356243.2检测管的规格3.2.1苯检测管技术要求：测量范围：0.1 mg/m34.0 mg/m3；最小分度值：0.2 mg/m3；最小检测浓度：0.1 mg/m3。3.2.2甲苯检测管技术要求：测量范围：0.1 mg/m34.0 mg/m3；最小分度值：0.2 mg/m3；最小检测浓度：0.1 mg/m3。2SN/T 4905.120173.2.3二甲苯检测管技术要求：测量范围：0.1 mg/m34.0 mg/m3；最小分度值：0.2 mg/m3；最小检测浓度：0.1 mg/m3。3.3采样器3.3.1采样器有正压式采样器 见图 2a）或自动采样器 见图 2b）两种类型。采样器的标称容积为 100 mL。图 2 采样器示意图a）正压式采样器b）自动采样器欠压指示灯开关外接电源口定时调定盖板进口出口流量计流量调节3.3.2采样器应具有产品质量合格证和安全标志（MA）。3.3.3测定时所用采样器应与检测管生产厂标定检测管时所用采样器的性能相同。4准备4.1采样器的气密性检查取 1 只未开封的检测管，将采样器进气口塞紧，操作采样器进行采样并开始计时，然后根据吸入的气体体积和采样时间计算泄漏速度。采样器每分钟的泄漏量不大于其容积的 3%为合格。4.2检测管的外观检查检测管在使用前应进行外观检查。发现有管尖断裂、药剂松动、掺混、变色、分度线不清和指示粉与隔离层界面与零点标线不重合的不能使用，应予更换。5测定步骤5.1采样将集装箱掏箱一半，关闭集装箱门 5 min 后，进入集装箱，在距离集装箱底 1 m 的高度，靠近货物处进行采样。3SN/T 4905.120175.2操作方法5.2.1正压式采样器的操作方法5.2.1.1检查采样器性能是否正常。5.2.1.2用切断器把检测管两端切断，按检测管所示进气方向，将检测管与采样器相连。5.2.1.3启动采样器，在 30 min 内均匀地通过检测管抽取气体 1 000 mL。5.2.1.4根据检测管变色柱上端所示高度读取被测空气（或气体）中苯系化合物的浓度。5.2.2自动采样器的操作方法5.2.2.1检查采样器性能是否正常，注意欠压指示灯是否亮。5.2.2.2用切断器把检测管两端切断，按检测管所示进气方向把检测管紧紧插入进气口的橡胶接管。5.2.2.3打开电源，调节流量为 33.3 mL/min，设定采样时间 30 min，自动采样 1 000 mL。5.2.2.4采样完毕，关闭开关，切断外接电源。5.2.2.5根据检测管变色柱上端所示高度读取被测气体中苯系化合物的浓度。5.3测定值读取当检测管变色柱截面整齐时，变色处与未变色处的界面所处的分度位置即为被测空气（或气体）中的苯系化合物浓度。当变色柱截面不整齐即出现斜面、凸形或凹形时，应按变色柱所处的分度位置取其最高值与最低值进行平均。6测定次数与测定结果的处理6.1当被测气体浓度相对稳定时，进行 2 次测定。2 次测定值的允许差符合表 1 规定时，取其算术平均值作为测定结果。不符合表 1 规定时，应进行第 3 次测定。3 次测定的极差（最大值与最小值之差）不超过允许差的 1.2 倍，将 3 次测定值的算术平均值作为测定结果；若 3 次测定的极差超过允许差的 1.2 倍，应重新测定。测定平均值计算到小数点后 1 位。表 1 测定值的允许差 单位为毫克每立方米（mg/m3）测定浓度允许差 0.40.10.42.00.22.04.00.46.2当被测气体浓度不稳定，进行多次测定时，应取其最高值作为被测气体浓度结果。SN/T 4905.12017开本 8801230 1/16 印张 0.5 字数 12 千字2021 年 3 月第一版 2021 年 3 月第一次印刷印数 110书号：155175508 定价 14.00 元SN/T 4905.12017*北京市朝阳区东四环南路甲 1 号（100023）编辑部：（010）65194242-7530北京中献拓方科技发展有限公司印刷中国海关出版社有限公司出版发行网址 业 标 准
