GBT 29284-2012 聚乳酸.pdf

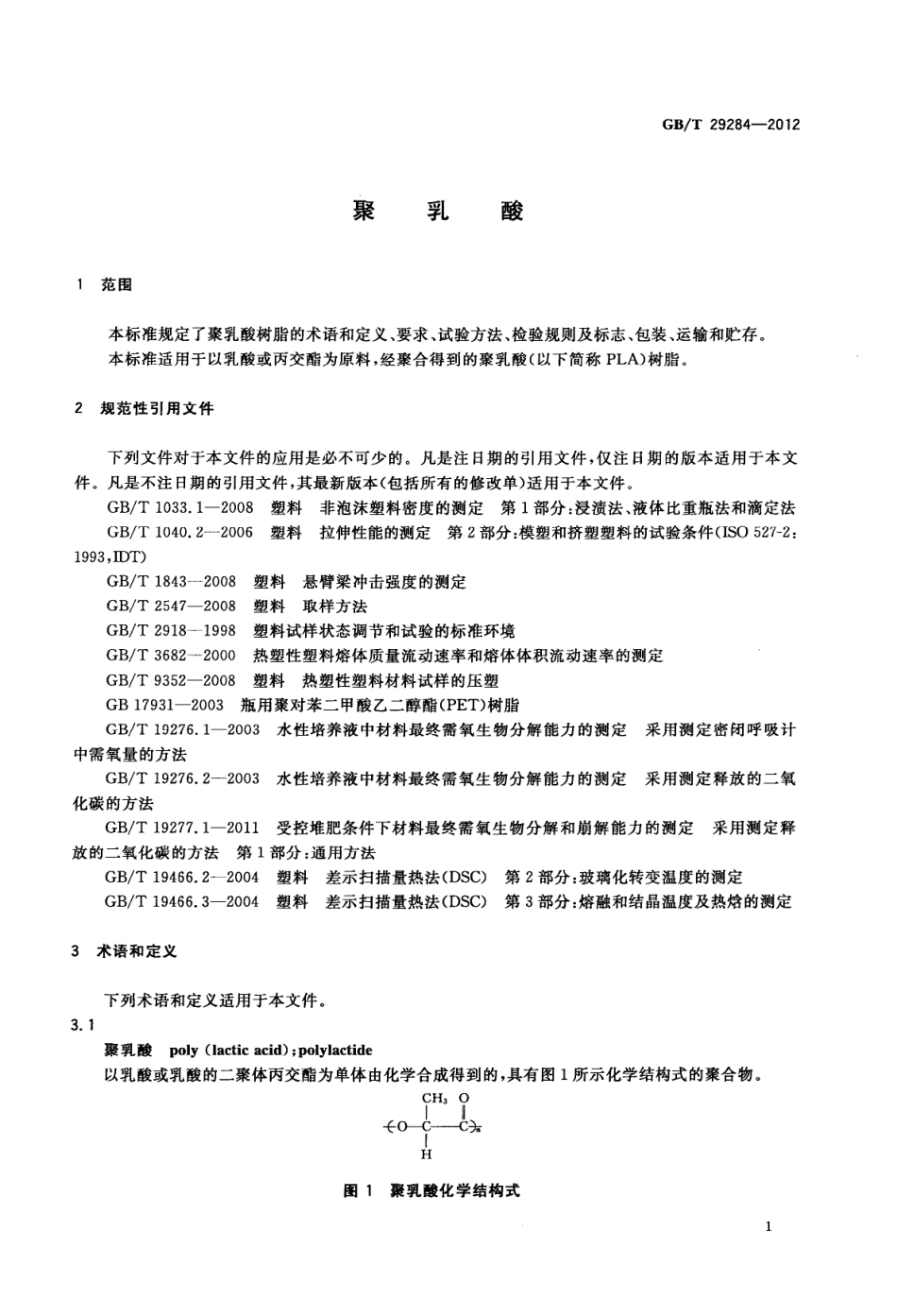

GB/T29284-2012前言本标准按照GB/T1.1一2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不应承担识别这些专利的贵任。本标准由中国轻工业联合会提出。本标准由全国塑料制品标准化技术委员会(SAC/TC48)归口。本标准起草单位：浙江海正生物材料股份有限公司、河南金丹乳酸科技有限公司、轻工业塑料加工应用研究所、中科院长春应用化学研究所、四川大学环保型高分子材料国家地方联合工程实验室、同济大学、四川琢新生物材料研究有限公司、南通九鼎生物工程有限公司、深圳市光华伟业实业有限公司、国家塑料制品质量监督检验中心（北京）。本标准主要起草人：翁云宣、陈学思、陈志明、卢秀剑、董丽松、王玉忠、崔耀军、于培星、任杰、袁明龙、阮刘文、杨义浒、边新超。GB/T29284-20124要求PLA树脂性能要求见表1。表1PLA树脂性能要求序号检验项目要求1感观一般为透明或半透明颗粒，无异嗅，无异物2水分/%0.05密度/(g/cm3)1.250.05MFR50.5熔体质量流动速率5MFR10士2MFR/(g/10 min)偏差(2.16kg)/%10MFR20105熔点/1256玻璃化转变温度/507拉伸强度/MPa458缺口冲击强度/(kJ/m2)19生物分解率/%6010灼烧残渣/%0.311正己烷提取物/%212挥发性物质含量/%0.513特性粘度偏差/八dL/g)0.0214重均分子量偏差/%20注1：1012项检验项目仅当树脂被用于加工成食品用包装材料时进行检验。注2：1314项为可选择项（有要求时，一般情况下两者中有其中一项要求即可）。注3：对表中未列出的性能要求如弯曲强度、断裂标称应变等，感兴趣各方可以协商确定具体技术要求和试验方法。5试验方法5.1试样的制备70的真空干燥PLA树脂，使其水分在0.02%以下。按GB/T9352一2008规定进行。选用塑料式模具和A冷却方法，即平均冷却速率为10/min士5/min,模塑温度190。5.2试样状态调节和试验的环境按GB/T2918一1998中的标准环境(23士2、50%士10%RH)进行，并在此条件下进行试验。状态调节时间应大于4h。2
