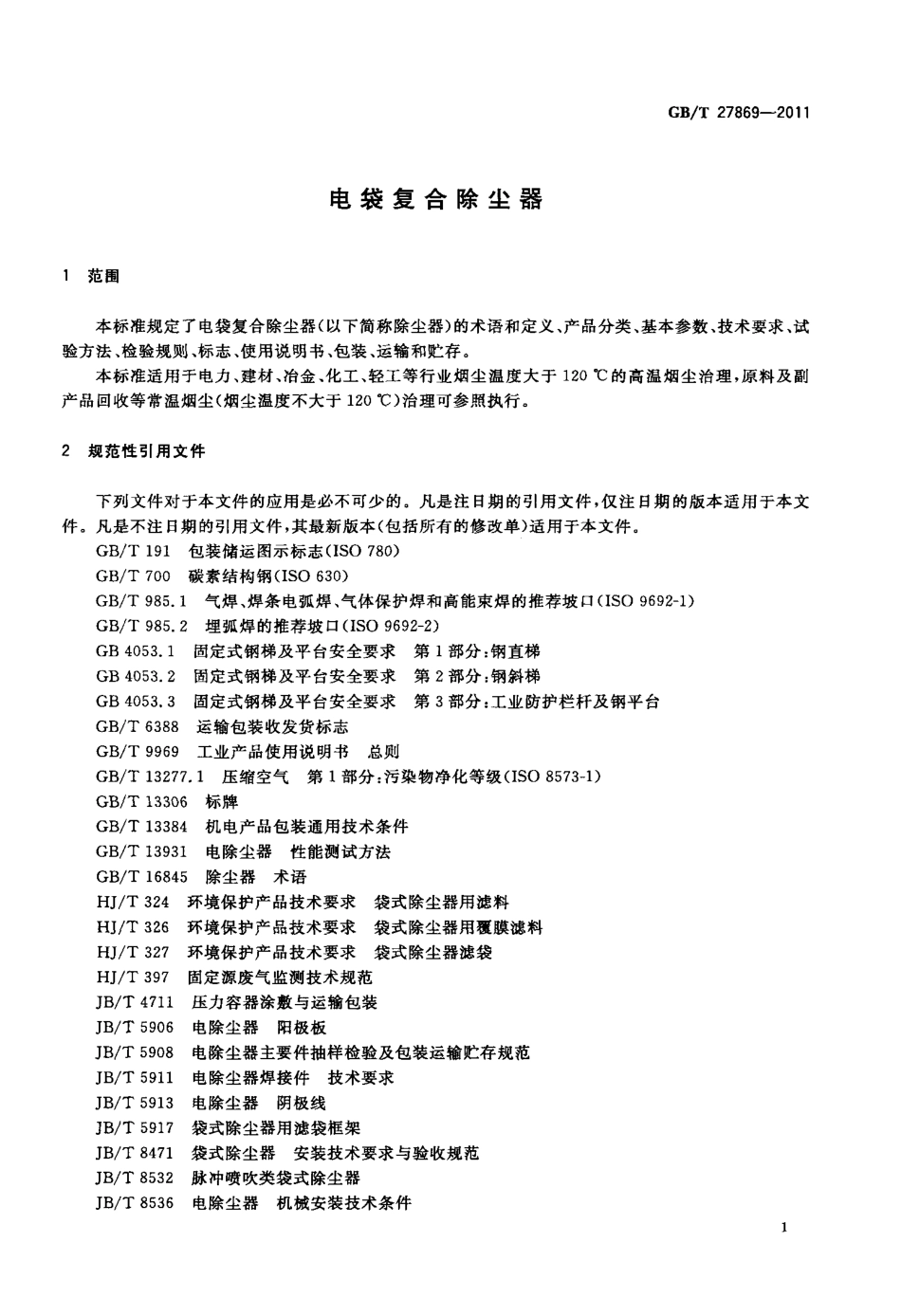

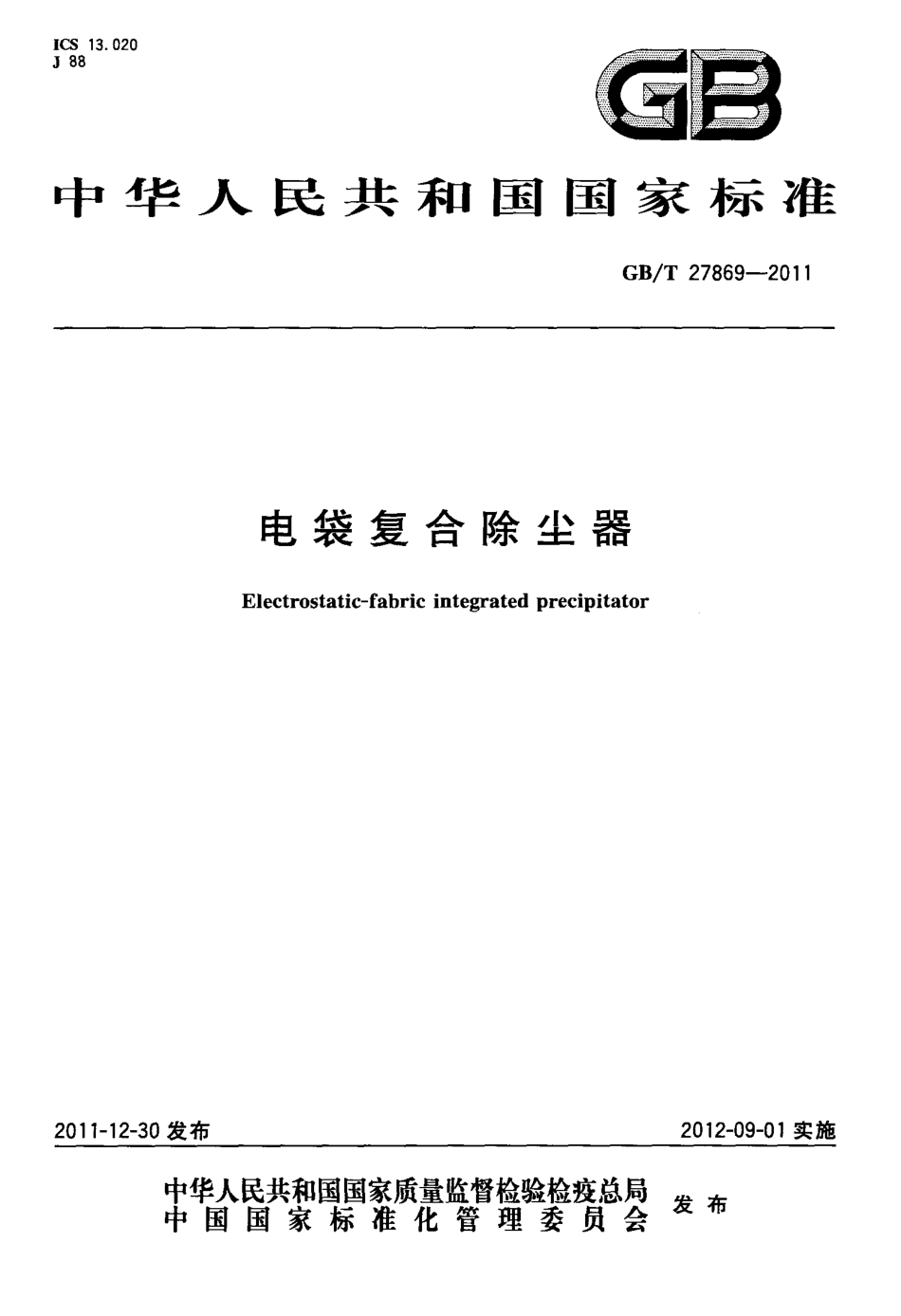

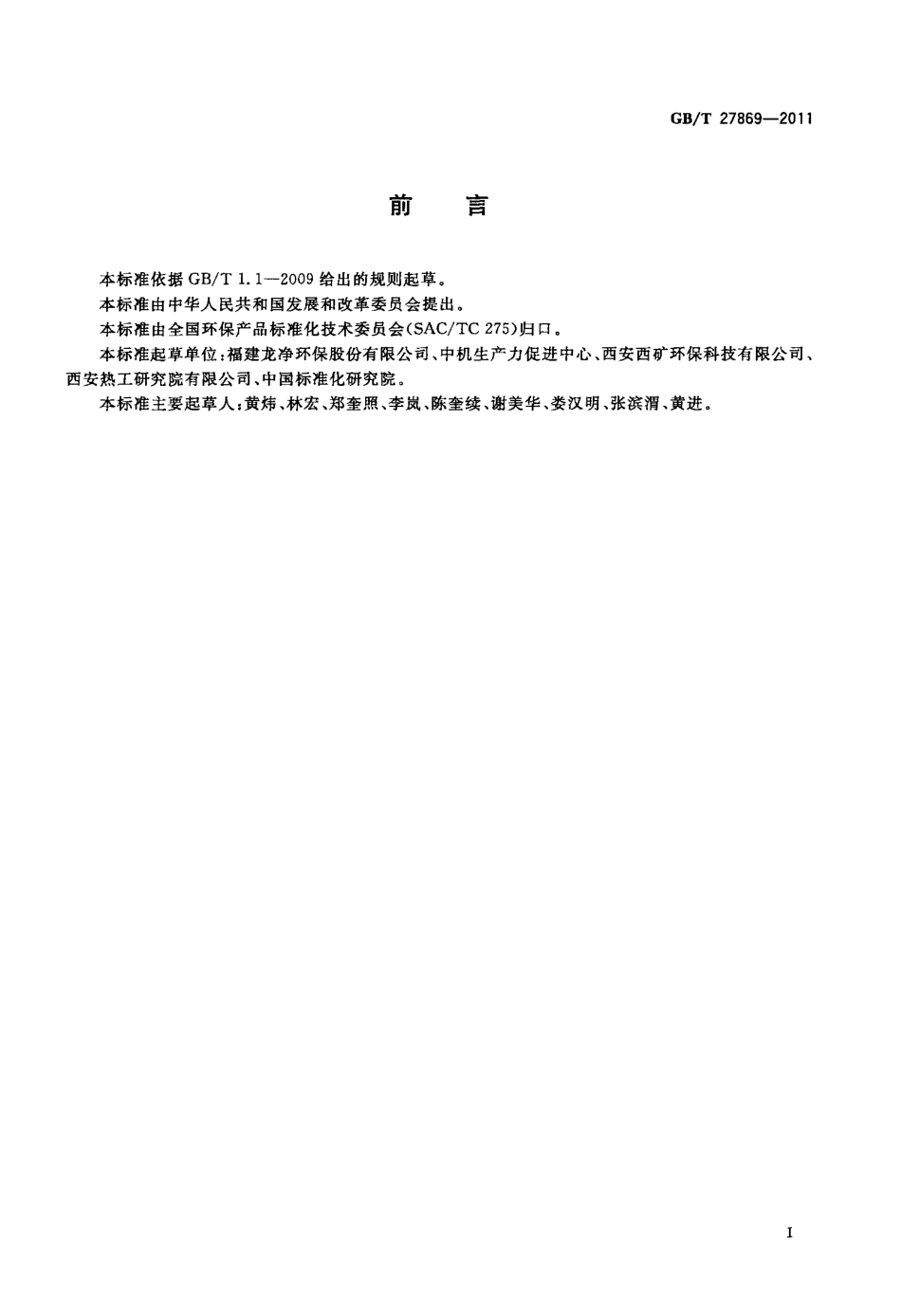

I C S1 3 0 2 0J8 8香雪中华人民共和国国家标准G B T2 7 8 6 9 2 01 12 0 11 1 2 3 0 发布电袋复合除尘器E l e c t r o s t a t i c f a b r i ci n t e g r a t e dp r e c i p i t a t o r2 0 1 2 0 9 0 1 实施宰瞀髁鬻瓣警糌瞥星发布中国国家标准化管理委员会仅1 9前言G B T2 7 8 6 9-2 01 1本标准依据G B T1 1 2 0 0 9 给出的规则起草。本标准由中华人民共和国发展和改革委员会提出。本标准由全国环保产品标准化技术委员会(S A C T c2 7 5)归口。本标准起草单位：福建龙净环保股份有限公司、中机生产力促进中心、西安西矿环保科技有限公司、西安热工研究院有限公司、中国标准化研究院。本标准主要起草人；黄炜、林宏、郑奎照、李岚、陈奎续、谢美华、娄汉明、张滨渭、黄进。1 范围电袋复合除尘器G B T2 7 8 6 9-2 0 1 1本标准规定了电袋复合除尘器(以下简称除尘器)的术语和定义、产品分类、基本参数、技术要求、试验方法、检验规则、标志、使用说明书、包装、运输和贮存。本标准适用于电力、建材、冶金、化工、轻工等行业烟尘温度大于1 2 0 的高温烟尘治理，原料及副产品回收等常温烟尘(烟尘温度不大于1 2 0)治理可参照执行。2 规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。G B T1 9 1 包装储运图示标志(I S O7 8 0)G B T7 0 0 碳素结构钢(I S O6 3 0)G B T9 8 5 1 气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口(I S O9 6 9 2 1)G B T9 8 5 2 埋弧焊的推荐坡口(I S O9 6 9 2 2)G B4 0 5 3 1固定式钢梯及平台安全要求第1 部分：钢直梯G B4 0 5 3 2 固定式钢梯及平台安全要求第2 部分：钢斜梯G B4 0 5 3 3 固定式钢梯及平台安全要求第3 部分：工业防护栏杆及钢平台G B T6 3 8 8 运输包装收发货标志G B T9 9 6 9 工业产品使用说明书总则G B T1 3 2 7 7 1 压缩空气第1 部分：污染物净化等级(I S O8 5 7 3 1)G B T1 3 3 0 6 标牌G B T1 3 3 8 4 机电产品包装通用技术条件G B T1 3 9 3 1 电除尘器性能测试方法G B T1 6 8 4 5 除尘器术语H J T3 2 4 环境保护产品技术要求袋式除尘器用滤料H T3 2 6 环境保护产品技术要求袋式除尘器用覆膜滤料H J T3 2 7 环境保护产品技术要求袋式除尘器滤袋H J T3 9 7固定源废气监测技术规范J B T4 7 1 1 压力容器涂敷与运输包装J B T5 9 0 6 电除尘器阳极板J B T5 9 0 8 电除尘器主要件抽样检验及包装运输贮存规范J B T5 9 1 1电除尘器焊接件技术要求J B T5 9 1 3 电除尘器阴极线J B T5 9 1 7 袋式除尘器用滤袋框架J B T8 4 7 1 袋式除尘器安装技术要求与验收规范J B T8 5 3 2 脉冲喷吹类袋式除尘器J B T8 5 3 6电除尘器机械安装技术条件1G B T2 7 8 6 9-2 01 1J B T1 0 1 9 1 袋式除尘器安全要求脉冲喷吹类袋式除尘器用分气箱3 术语和定义G B T1 6 8 4 5 界定的以及下列术语和定义适用于本文件。3 1电袋复合除尘器e l e c t r o s t a t i c-f a b r i ci n t e g r a t e dp r e c i p i t a t o r静电除尘和过滤除尘机理有机结合的一种复合除尘器。3 2电场区e l e c t r i cf i e l da r e a同时安装阳极系统和阴极系统，应用静电除尘原理，对含尘气体中的粉尘进行预荷电和预除尘的区域。3 3滤袋区f a b r i ca r e a安装滤袋和清灰装置，用于过滤未被电场捕集的荷电粉尘和未荷电粉尘的区域。3 4通道数p a s s a g en u m b e r箱体内相邻两排阳极板形成的气体通路的数量。3 5电场有效高度e l e c t r i cf i e l de f f e c t i v eh e i g h t有电场效应的阳极板高度。3 6电场有效长度e l e c t r i cf i e l de f f e c t i v el e n g t h沿气流直线方向上的极板总长度。3 7电场e l e c t r i cf i e l d沿气流方向由一组阳极系统和阴极系统以及高压供电电源组成的区域。3 8电场数e l e c t r i cf i e l dn u m b e r沿气流流动方向的电场数量。3 9通道宽度p a s s a g ew i d t h通道中垂直气流的横向尺寸。3 1 0极板有效面积p l a t ep r o j e c t e da r e a极板在通道中心平面上的投影面积。注：A 一2 N X H x L，其中，A 为极板有效面积，单位为m 2；H 为电场有效高度，单位为m；L 为电场有效长度，单位为m；N 为通道数，单位为个。3 1 1比集尘面积s p e c i f i cc o l l e c t i n ga r e a在工况条件下，单位极板有效面积与处理含尘气体量之比。洼：，=A Q，其中，为比集尘面积，单位为r i l 2(m 3 I s)A 为极板有效面积，单位为m。；Q 为除尘器处理含尘气体量，单位为m 3 s。2G B T2 7 8 6 9-2 0 1 13 1 2电场有效宽度e l e c t r i cf i e l de f f e c t i v ew i d t h电场通道数与通道宽度的乘积。3 1 3电场有效断面积e l e c t r i cf i e l dc r o s s s e c t i o na r e a电场有效宽度与电场有效高度之乘积。注：F H X B，其中，F 为电场有效断面积，单位为m 2；H 为电场有效高度，单位为m；B 为电场有效宽度，单位为m。3 1 4高压供电电源h i g hv o l t a g ep o w e rs u p p l y向电场区供电的高压电源设备。3 1 5高频高压电源h i g h-f r e q u e n c yh i g h-v o l t a g ep o w e rs u p p l y应用高频开关技术，将工频电源经整流、逆变、升压、二次整流输出直流负高压的高压供电电源。3 1 6电气控制装置e l e c t r i cc o n t r o le q u i p m e n t对除尘器清灰、加热等进行控制并具有安全报警、监控功能的电气设备。3 1 7分气箱(气包)p l e n u mb o x(a i rb a g)连接喷吹管的压缩空气容器。3 1 8滤袋f i l t e rb a g用滤料制成的袋状过滤元件。3 1 9滤袋区总过滤面积t o t a lf i l t r a t i o na r e ao ff i l t e rb a g滤袋区滤袋侧面积之和。注：s 一x d l x n，其中，S 为滤袋区总过滤面积，单位为m 2；d 为滤袋直径(或当量直径)，单位为n l；1 为滤袋有效长度，单位为m；n 为滤袋总数量，单位为条。3 2 0过滤风速a i rt oc l o t hr a t i o(s u r f a c el o a d)在工况条件下，除尘器处理含尘气体量与滤袋区总过滤面积之比。注：巩一6 0 O S，其中，q 为过滤风速，单位为m r a i n，Q 为除尘器处理含尘气体量，单位为n 1 3 s；S 为滤袋区总过滤面积，单位为m 2。3 2 1花板t u b es h e e t悬吊滤袋的孔板。3 2 2漏风率a i rl e a kp e r c e n t a g e主机满负荷运行下，除尘器出口含尘气体量(标态，干基)与进口含尘气体量(标态，干基)之差与进口含尘气体量的百分比。3 2 3滤袋区室f i l t e rb a gf i e l d在滤袋区中由墙板或柱网围成的气体通道。3G B T2 7 8 6 9-2 0 1 14 产品分类4 1 产品结构电袋复合除尘器为户外式。内部安装电场区和滤袋区，下部设灰斗，前后端有进、出气箱，进气箱内设气流均布装置。除尘器配有高压供电电源、电气控制装置和清灰装置。4 2 产品标记高压电源时省略标注示倒1：配用高频高压电源的F E 型电袋复合除尘器。双列结构，除尘器电场有效断面积为1 2 0 m 2，极板有效面积为4 8 1 0 2 砰，电场数为2，滤袋总过滤面积为3 2 0 X 1 0 2 I l l 2，滤袋区室数1 6，则产品标记如下：D L(G)1 2 0 4 8 2 3 2 0 1 6F E5 基本参数5 1 整机基本参数5 1 1 工况条件下除尘器进口含尘气体量，单位为m 3 h。5 1 2 标准状态下除尘器进口气体含尘浓度，单位为g m 3(标态，干基)。5 1 3 除尘器进E l 含尘气体温度，单位为。5 1 4 除尘器工作压力，单位为P a。5 1 5 除尘器压力降，单位为P a。5 1 6 标准状态下除尘器出口气体含尘浓度，单位为m g m 3(标态，干基)。5 1 7 除尘器漏风率，。5 2 主要技术参数5 2 1电场区电场有效断面积，单位为m 2。5 2 2 极板有效面积，单位为m 2。5 2 3 比集尘面积，单位为m 2(m 3 s)。5 2 4 高压供电电源的额定输出直流电压，单位为k V；直流电流，单位为A。5 2 5 滤袋区总过滤面积，单位为m 2。5 2 6 过滤风速，单位为m m i n。5 2 7 滤袋区清灰系统的喷吹脉冲宽度，单位为m s；脉冲间隔时间，单位为s；喷吹周期，单位为s。46 技术要求G B T2 7 8 6 9-2 0 1 16 1 使用条件除尘器使用条件为：a)工况条件下除尘器处理含尘气体量不大于6 0 1 0 6m 3 h；b)进口含尘气体温度不大于2 5 0(含尘气体温度不超过滤袋允许的使用温度)；c)标准状态下进口气体含尘浓度不大于20 0 0g m 3(标态，干基)；d)工况条件下，含尘气体压力在一2 0 0k P a+2 0 0k P a 范围内。6 2 使用性能除尘器使用性能为：a)除尘器出口气体含尘浓度应不大于3 0m g m 3(标态，干基)或达到相应的排放限值要求b)当过滤风速不小于1 3m r a i n 时，除尘器的压力降不大于12 0 0P a；c)除尘器漏风率应不大于3；d)除尘器能在含尘气体工况压力条件下连续、稳定、安全工作；e)滤袋使用寿命在3 年内年破损率不大于1，整体使用寿命不低于3 年。6 3 基本要求6 3 1验收。6 3 26 3 3除尘器应符合本标准的要求，并按照经规定程序批准的产品图样和技术文件制造、安装、调试、除尘器电场区的通道宽度宜为4 0 0m m 5 0 0m m。除尘器电场区的比集尘面积宜符合表1 的规定。表1除尘器电场区的比集尘面积处理含尘气体量q 5 0 x1 0 4 Q 1 0 0 1 0 4 O 1 5 0 1 0 Q 2 2 0 X 1 0 Q Q 5 0 X 1 0(m 3 h)工况1 0 0 X 1 0 1 5 0 X 1 0 2 2 0 X 1 0 6 0 0 X 1 0 比集尘面积2 02 53 03 54 0E m 2(m 3 s)6 3 4 除尘器的滤袋区宜划分为若干个室，每室设阀门，使其能实现离线清灰。室数宜
