GBT 28211-2011 实验室玻璃仪器 过滤漏斗.pdf

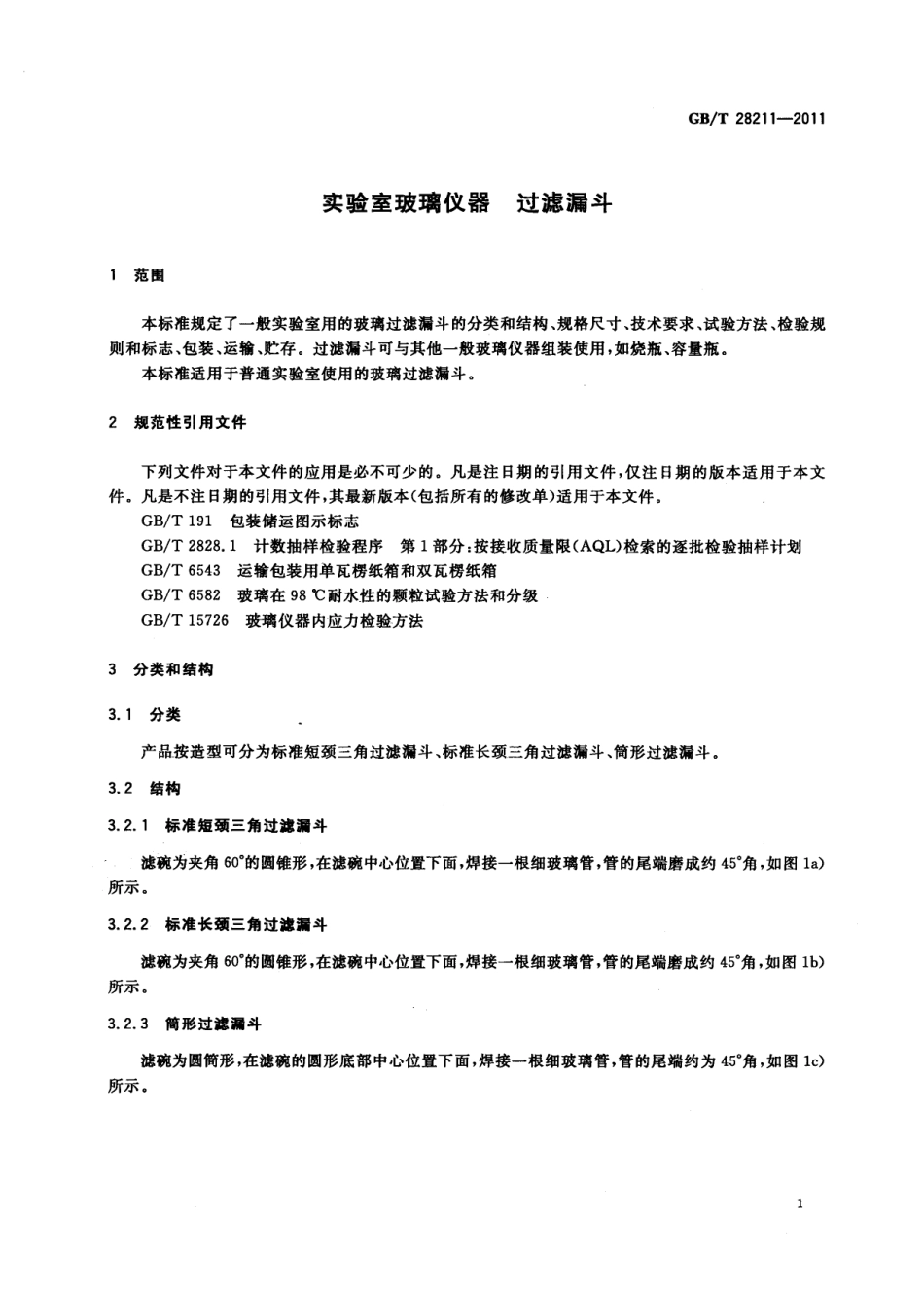

GB/T28211-2011实验室玻璃仪器过滤漏斗1范围本标准规定了一般实验室用的玻璃过滤漏斗的分类和结构、规格尺寸、技术要求、试验方法、检验规则和标志、包装、运输、贮存。过滤漏斗可与其他一般玻璃仪器组装使用，如烧瓶、容量瓶。本标准适用于普通实验室使用的玻璃过滤漏斗。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志GB/T2828.1计数抽样检验程序第1部分：按接收质量限(AQL)检索的逐批检验抽样计划GB/T6543运输包装用单瓦楞纸箱和双瓦楞纸箱GB/T6582玻璃在98耐水性的颗粒试验方法和分级GB/T15726玻璃仪器内应力检验方法3分类和结构3.1分类产品按造型可分为标准短颈三角过滤漏斗、标准长颈三角过滤漏斗、筒形过滤漏斗。3.2结构3.2.1标准短颈三角过滤漏斗滤碗为夹角60的圆锥形，在滤碗中心位置下面，焊接一根细玻璃管，管的尾端磨成约45角，如图1a)所示。3.2.2标准长颈三角过滤漏斗滤碗为夹角60的圆锥形，在滤碗中心位置下面，焊接一根细玻璃管，管的尾端磨成约45角，如图1b)所示。3.2.3筒形过滤漏斗滤碗为圆箭形，在滤碗的圆形底部中心位置下面，焊接一根细玻璃管，管的尾端约为45角，如图1)所示。
