GBT 25421-2010 牧草免耕播种机.pdf

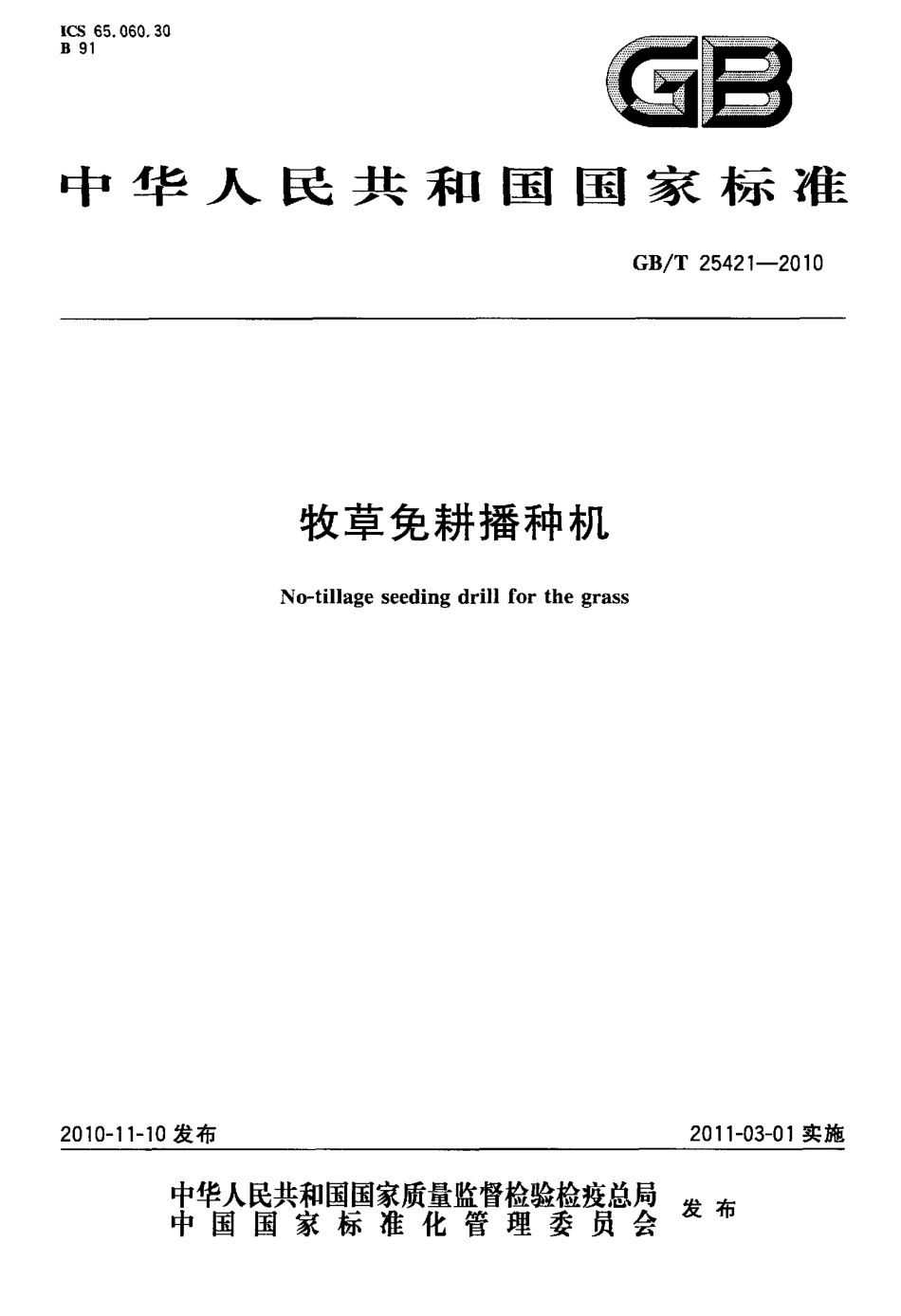

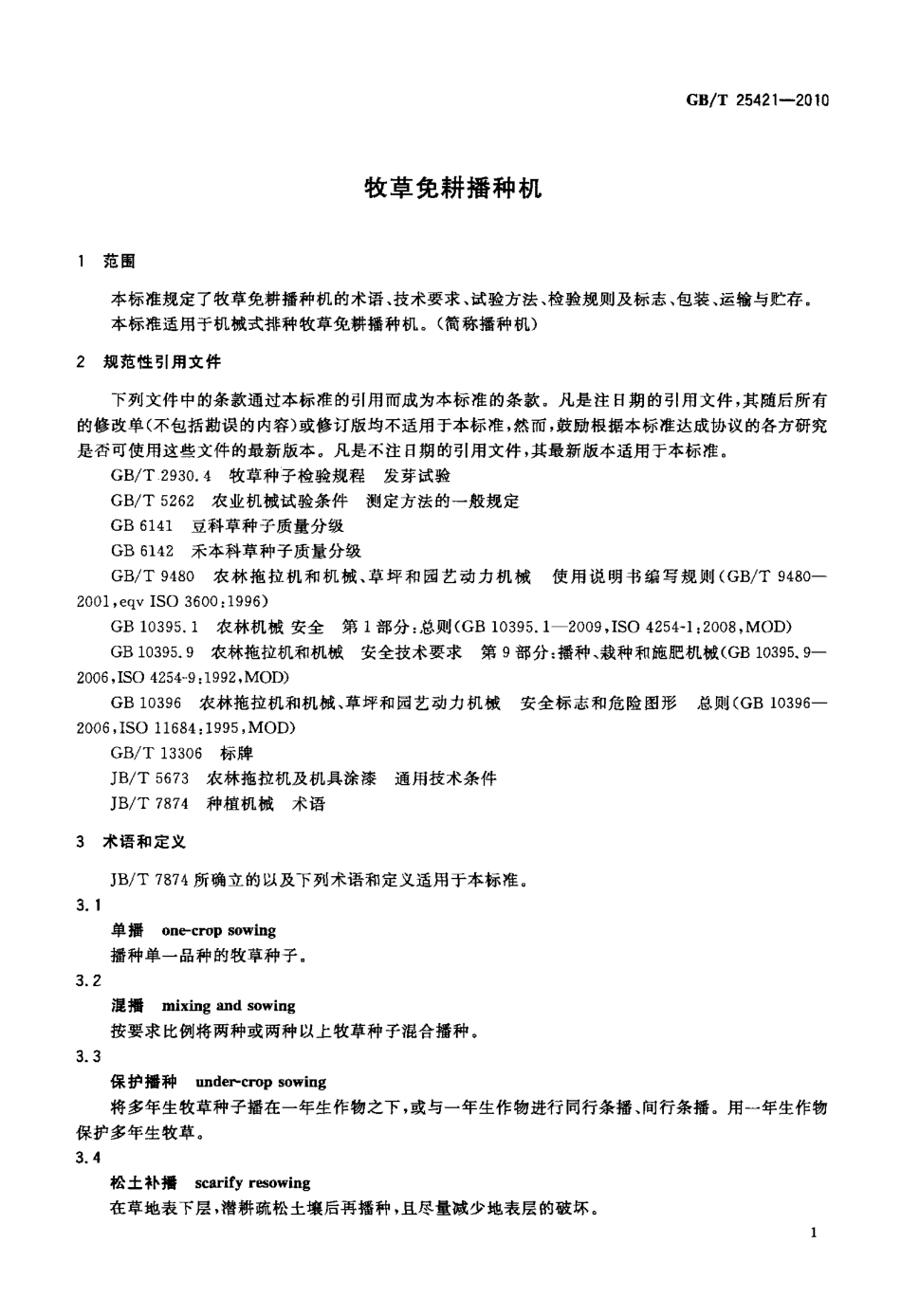

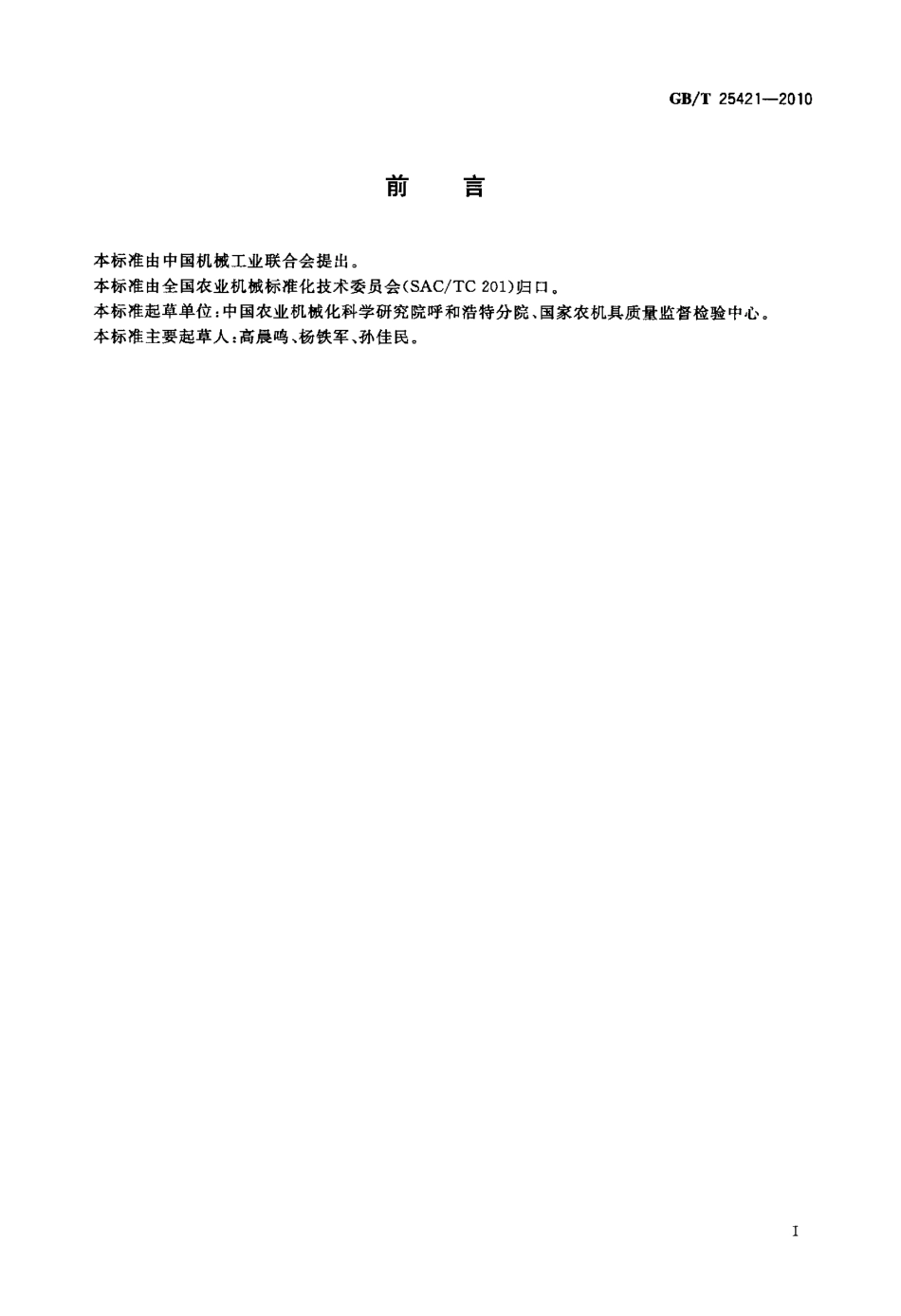

I C S6 5 0 6 0 3 0B9 1a 目中华人民共和国国家标准G B T2 5 4 2 1 2 0 1 02 0 1 0 11 1 0 发布牧草免耕播种机N o t i l l a g es e e d i n gd r i l lf o rt h eg r a s s2 0 1 1 0 3 0 1 实施宰瞀粥鬻瓣警糌赞鐾发布中国国家标准化管理委员会。1 9刖昌G B T2 5 4 2 1 2 0 1 0本标准由中国机械工业联合会提出。本标准由全国农业机械标准化技术委员会(s A c T c2 0 1)归口。本标准起草单位：中国农业机械化科学研究院呼和浩特分院、国家农机具质量监督检验中心。本标准主要起草人：高晨呜、杨铁军、孙佳民。w w w.b z f x w.c o m1 范围牧草免耕播种机C B T2 5 4 2 1 2 0 1 0本标准规定了牧草免耕播种机的术语、技术要求、试验方法、检验规则及标志、包装、运输与贮存。本标准适用于机械式排种牧草免耕播种机。(简称播种机)2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。G B T2 9 3 0 4 牧草种子检验规程发芽试验G B T5 2 6 2 农业机械试验条件测定方法的一般规定G B6 1 4 1 豆科草种子质量分级G B6 1 4 2 禾本科草种子质量分级G B T9 4 8 0 农林拖拉机和机械、草坪和园艺动力机械使用说明书编写规则(G B T9 4 8 0 一2 0 0 1，e q vI S 03 6 0 0：1 9 9 6)G B1 0 3 9 5 1 农林机械安全第1 部分：总则(G B1 0 3 9 5 12 0 0 9，I s O4 2 5 4 一l：2 0 0 8，M O D)G B1 0 3 9 5 9 农林拖拉机和机械安全技术要求第9 部分：播种、栽种和施肥机械(G B1 0 3 9 5 9 2 0 0 6，I S o4 2 5 4 9：1 9 9 2，M O D)G B1 0 3 9 6 农林拖拉机和机械、草坪和园艺动力机械安全标志和危险图形总则(G B1 0 3 9 6 2 0 0 6，I S o1 1 6 8 4：1 9 9 5，M O D)G B T1 3 3 0 6标牌J B T5 6 7 3 农林拖拉机及机具涂漆通用技术条件J B T7 8 7 4 种植机械术语3 术语和定义J B T7 8 7 4 所确立的以及下列术语和定义适用于本标准。3 1单播仰e _ c r o ps o w i n g播种单一品种的牧草种子。3 2混播m i x i g 曲ds o w i n g按要求比例将两种或两种以上牧草种子混合播种。3 3保护播种u n d e r c r o p w i g将多年生牧草种子播在一年生作物之下，或与一年生作物进行同行条播、间行条播。用一年生作物保护多年生牧草。3 4松土补播s c a r i f yr 8 0 w i n g在草地表下层，潜耕疏松土壤后再播种，且尽量减少地表层的破坏。】w w w.b z f x w.c o mG B T2 5 4 2 1 2 0 1 03 5地表破坏程度r a t i oo f n h 口u s t b r e a l【i n g测区内被破坏的地表面积占全部地表面积的百分比。3 6免耕播种作业o _ t m a g ed r m i n g在牧草残茬覆盖的地表上，不实行任何土壤耕作的条件下进行的播种作业。3 7播种作业通过性d r i gp s i n g在免耕条件下，机具排除作物残茬堵塞，满足作物农艺要求的能力。3 8残茬c m pr 酷i d u e牧草收获后，地表以上牧草茎秆、叶子、根茬的总称。3 9残茬覆盖量s t u b b I em u l c h单位面积地表土壤上，覆盖的作物残茬质量。3 1 0残茬覆盖率s t u b b l er a t e地表土壤上牧草残茬覆盖面积与地表总面积的比率。3 1 1堵塞程度b l o c k a g ed e F 在免耕播种作业时，地表牧草残茬对机具形成壅堵的程度。3 1 2轻度堵塞1 i g b tb l o c k a g e在播种作业时，机具有少量堵塞，堵塞物可以从行间通过，基本能正常作业。3 1 3重度堵塞h e a v yb 1 0 c k a g e在播种作业时，机具被牧草残茬缠绕堵塞，地表有长距离拖痕、拖籽或出现动力不足，无法行走，影响播种质量。3 1 4断条n o-s e e di ns e e dc h 柚n e l种子粒距超出规定最大间距为断条。3 1 5断条率d i s c 叩t i 叫i t yo fs e e d s断条长度之和与断条个数乘以最大间距之差占测定长度的百分比。4 技术要求4 1 一般要求4 1 1 播种机应符合本标准的要求，并按经规定程序批准的图样和技术文件制造。4 1 2 在不影响产品质量、使用寿命和零部件互换性的情况下，允许采用机械性能不低于规定材料的其他材料代替。4 1 3 播种机的破茬、切草、清垄以及开沟部件应具有切茬、分茬、防堵塞和防缠绕功能，工作时不应产生重度堵塞与拖堆现象。4 1 4 铸件不应有裂纹和其他降低零件强度的缺陷，配合部位不允许有砂眼、气孔、缩松、夹渣等缺陷。2w w w.b z f x w.c o mG B T2 5 4 2 1 2 0 1 04 1 5 焊接件应牢固，不应有夹渣、咬肉、烧穿和未焊透等缺陷，焊后变形应进行校正并应符合图样规定。4 2 主要性能指标4 2 1 播种作业通过性能：在残茬覆盖率不小于4 0，残茬覆盖量小于o 3k g m 2，牧草含水率不大于(2 2 土3)的条件下，按使用说明书规定的作业速度作业，不发生重度堵塞。4 2 2 播种机作业时，播种深度台格率应不小于7 0 以当地牧业要求播种深度为，(1)c m为合格。4 2 3 播种机所选用的牧草种子质量应不低于G B6 1 4 l、G B6 1 4 2 中三级的要求，在规定排量的情况下，主要性能指标应达到表1 的规定。表1 主要性能指标性能指标项目禾本科豆科各行排种量一致性变异系数“1 31 2总排种量稳定性变异系数64 5牧草种子破损率蹦2首次无故障平均作业量(h m 2 m)2 0播种均匀性变异系数5 0排量(k g h m 2)达到设计值撤播均匀性“5 0地表破坏程度1 04 2 4 播种机的使用说明书编写内容应符合G B T9 4 8 0 的规定，并应说明播种机的安全要求、使用条件和技术性能。使用说明书应有提示操作、保养人员的安全注意事项。4 3 主要零件技术要求4 3 1切草盘刃口允许有残缺，但深度应不大于1 5m m，长度应不大于1 5m m，数量不多于3 处，平面度误差不大于1 5m m。4 3 2 作业中，开沟器弹簧应能使开沟器顺利地越过障碍，越过障碍后弹簧应能恢复到原来的形状。4 4 主要部件技术要求4 4 1 机架机架焊合后应进行校正，机架的平行度及机架对角线尺寸公差应符合表2 的规定。表2 机架尺寸公差机架长度m尺寸公差m m1 53 1 5 2 54 5 2 564 4 2 排种部件4 4 2 1同一排种轴上的各个排种轮，其槽轮工作长度之差不大于1m m。4 4 2 2 种子箱的结合处应不漏种，排种盒与箱底板的间隙不大于o 5m m。4 4 2 3 种子箱未装种子时，排种轴在9 8N m 力矩的作用下应转动灵活，无阻卡现象。4 4 2 4 排种量调节装置应灵活轻便，作业时无阻卡现象。4 4 2 5滑刀式、锄铲式等开沟器铲尖表面应光洁无缺陷。w w w.b z f x w.c o mG B T2 5 4 2 1 2 0 1 04 4 2 6 双圆盘式开沟器应转动灵活，在交点处的间隙应不大于2m m，两圆盘在相对转动时，交点处的间隙应不大于5m m。4 5 总装技术要求4 5 1 所有零、部件(包括外购件、协作件)必须经检验合格后，方可进行装配。4 5 2 装配后各运动部件应运转灵活，无碰卡现象；各调节机构应保证调节范围，操纵灵活、可靠。4 5 3 同一传动副的主、被动链轮或开式齿轮应在同一平面内，轴向偏移量不应大于2m m。4 5 4 地轮及支持轮的端面跳动应符合表3 的规定。表3 地轮及支持轮的端面跳动单位为毫米轮子直径项目6 0 06 0 0 10 0 010 0 0径向跳动量581 6端面跳动值71 01 44 5 5 总装后圆盘刀、开淘器、镇压轮三者的纵向中心线应重合，其中圆盘刀、开沟器纵向中心线偏差为3 m m。4 5 6 总装后，播种机处于水平位置时，各行开沟器最低点应在同一水平面上，高度差不应大于5m m，各行开沟器间距差不应大于5m m。4 5 7 播种机在运输或作业状态时，输种管不应卡住或脱落。4 5 8 播种机深浅调节机构应方便、灵活、可靠。4 5 9 总装后应进行空运转试验，按使用说明书规定的转速空运转1 0m i n 后，应符合下列要求：a)机器运转平稳，不得有卡、碰现象和异常响声；b)连接件、紧固件不得松动；齿轮、链轮传动平稳，不得有脱链现象；c)提升操纵机构，使开沟器起落三次；检查传动、升降各连接部件，各运动零部件必须运转灵活，无碰、卡现象，各调节机构应保证调节灵活、可靠；d)各处轴承温升不大于2 5。密封部位不应有渗漏。4 5 1 0 播种机处于运输位置时，其最低点离地面高度应不小于3 0 0m m。4 6 外观质量4 6 1 播种机涂漆前应将表面锈层、油污、粘砂、泥土、焊渣和尘垢等清除干净。4 6 2 播种机涂漆应符合J B T5 6 7 3 中的规定。允许按用户的要求选用颜色及涂料，外露的金属件加工面应涂防锈脂或清漆。4 6 3 种子箱内壁、金属排种器内壁、铸铁排种轮及阻塞套允许只涂底漆、不涂面漆。开沟器、覆土器、地轮等部件可以不涂底漆、只涂黑漆。4 6 4 播种机的外观应整洁，不得有锈蚀、碰伤等缺陷。油漆表面应平整、均匀、光滑。4 7 安全要求4 7 1播种机的安全要求应符合G B1 0 3 9 5 1 和G B1 0 3 9 5 9 的规定，并在播种机明显位置上设置安全标志，其安全标志应符合G B1 0 3 9 6 的规定。4 7 2 对操作人员有危险的外露的传动、旋转部件应设有防护罩或采取其他的安全防护措施。防护罩应便于机器的维护、保养和观察，防护罩的涂漆颜色应区别于播种机的整机涂色。4 7 3 播种机应在明显位置标明“播种时不应倒退”的标志。4 7 4 种箱盖开启时应有固定支撑装置，作业时不应因振动、颠簸和风吹自行将盖打开。w w w.b z f x w.c o m5 试验方法G B T2 5 4 2 1 2 0 1 05 1 试验条件5 1 1 般要求对比试验应在相同条件下进行。5 1 2 试验样机5，1 2 1 试验样机应按使用说明书的规定进行磨合、调整、试运转，其技术状态应良好。5 1 2 2 配套动力应与使用说明书的要求一致，技术状态应良好。每次通过测区时，不得改变工况。5 1 3 牧草种子5 1 3 1 试验用的牧草种子应具有代表性，其质量不低于G B6 1 4 1 和G B6“2 中规定的三级。5 1 3 2 试验前应对牧草种子进行特性、千粒重、含水率、原始破损率的测定。5 1 4仪器、设备试验用仪器、设备须在有效检定周期内，其准确度应满足试验项目的要求。5 1 5 试验地的选择5 1 5 1 播种机的试验地应选择有代表性的天然退化草场，整地质量要符合当地牧业技术的要求。5 1 5 2 试验地测区长度应不小于6 0m，两端预备区不小于2 0m，测区宽度要保证能完成全部试验项目。5 1 6 试验地的调查在试验区内按对角线选五点取样，记录试验地的地形、坡度、土壤类型等。a)牧草含水率的测
