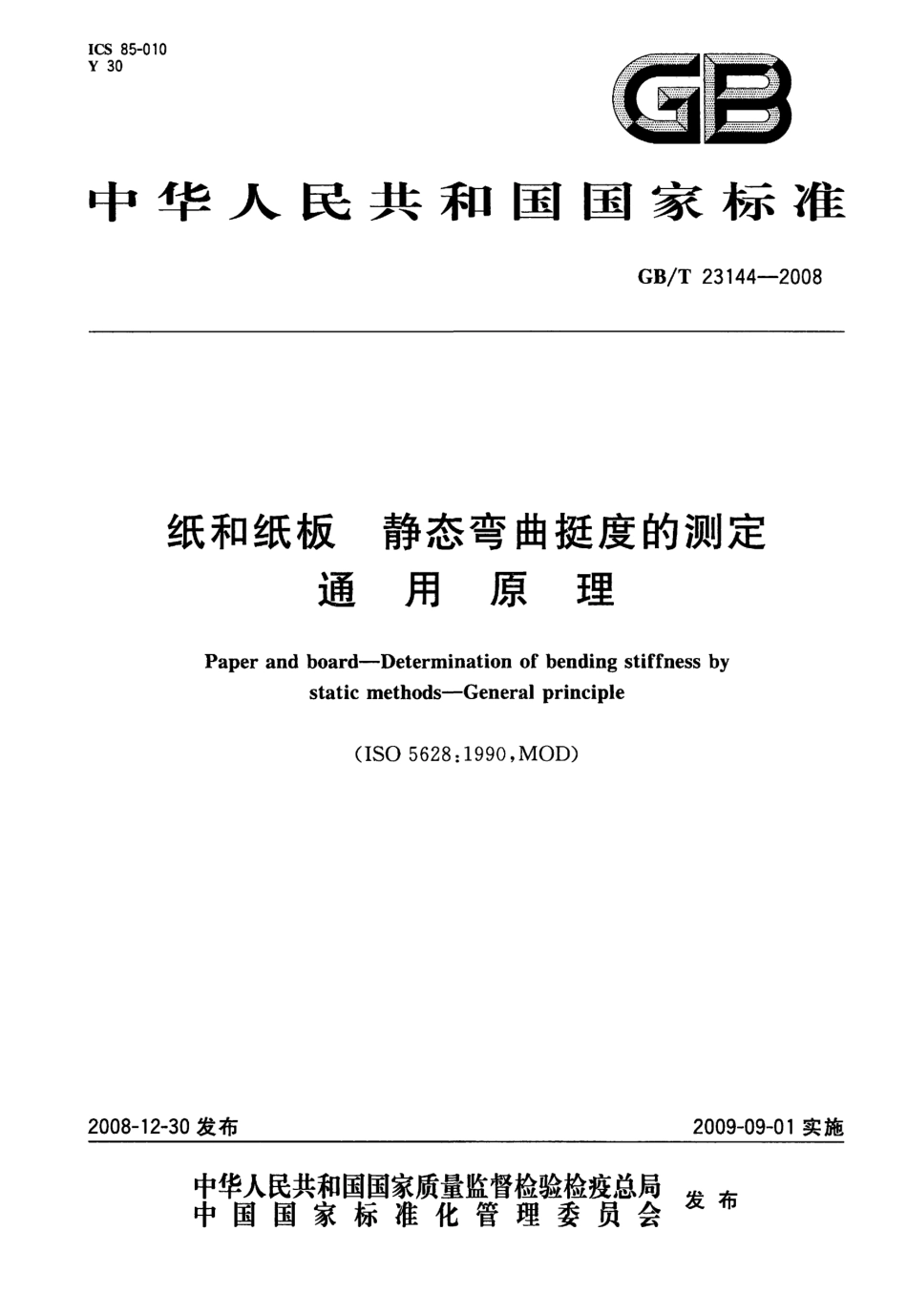

GBT 23144-2008 纸和纸板 静态弯曲挺度的测定 通用原理 .pdf

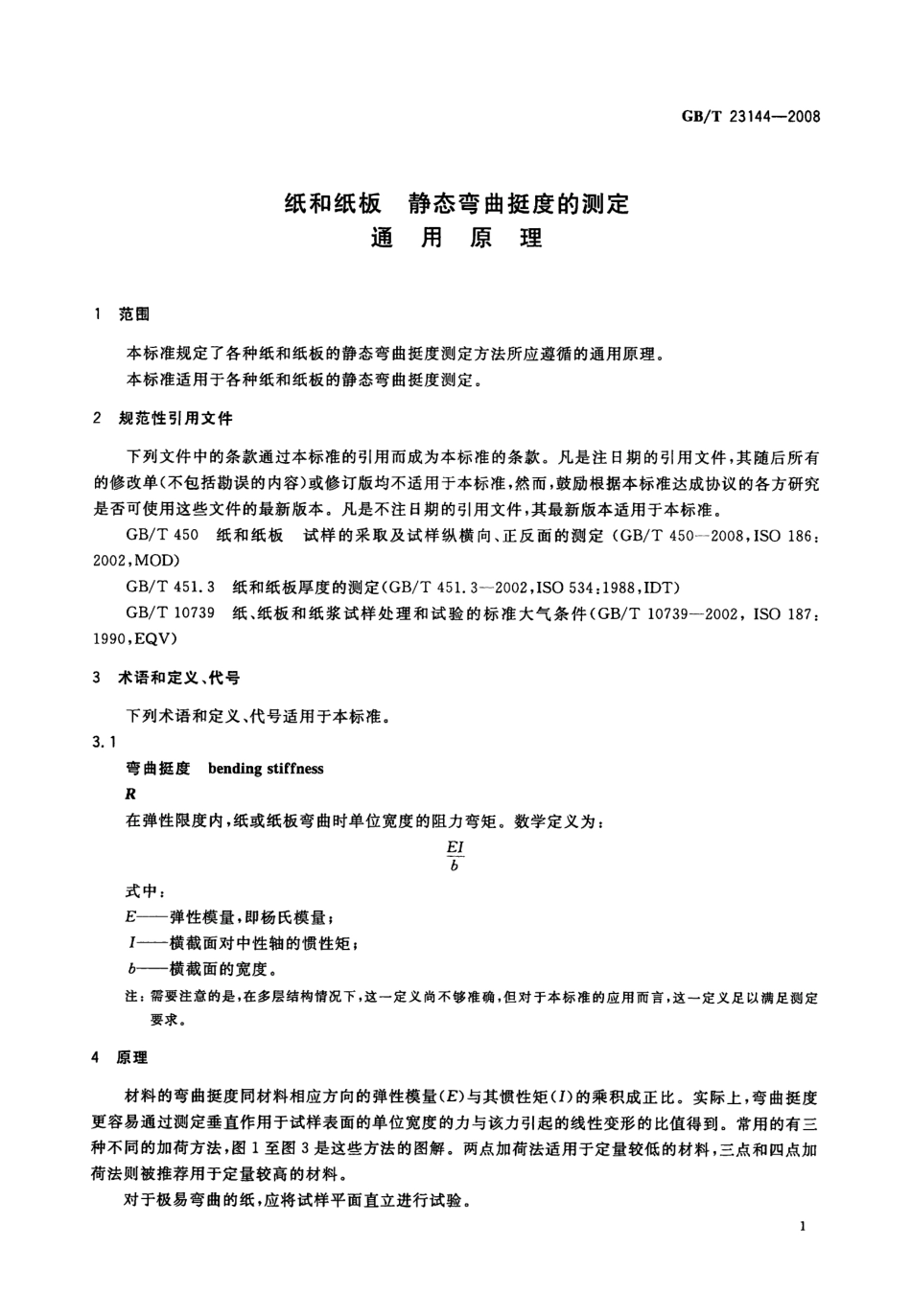

GB/T23144一20084.1两点加荷通过移动弯曲测头向试样施加作用力。L一试验长度（弯曲长度），即试样夹顶端与弯曲测头间的距离：F一通过弯曲测头施加到试样上的弯曲力：d一试样挠度，即弯曲测头的位移；一弯曲角，=arctan(d/L)。图1两点加荷法原理示意图4.2三点加荷F/2通过两支撑点与位于其中间的弯曲测头的相对移动施加作用力。L一两支撑点间的距离；F一测头测得的垂直作用于试样的弯曲力：d一两支撑点中间的试样挠度。图2三点加荷法原理示意图4.3四点加荷通过外侧的一对支撑点相对于内侧的一对支撑点移动施加作用力。L:一每一外侧支撑点与其邻近的一个内侧支撑点间的距离；L2一两个内侧支撑点间的距离：F一每一支撑点处未弯曲试样法线方向的力（对多数仪器，测得的力为2F);d一位于内侧支撑点中间的试样挠度，通过两内侧支挥点与试样接触点的连线进行测定。图3四点加荷法原理示意图5仪器符合本标准的任何仪器都应满足以下规定。注：仪器可由专门设计的弯曲挺度测定装置构成，也可由适合与抗张试验仪或压缩试验仪配合使用的辅助机构或支撑架构成。推荐使用可以连续记录作用力-挠度曲线的仪器。在某些两点加荷的仪器中，测定的是弯曲角而不是试样挠度，或者使用恒定的弯曲角。在某些两点加荷的仪器中，测定的是弯曲力矩(M=FL),而不是弯曲力(F)。2
