GBT 26994-2011 塑杯成型灌装封切机.pdf

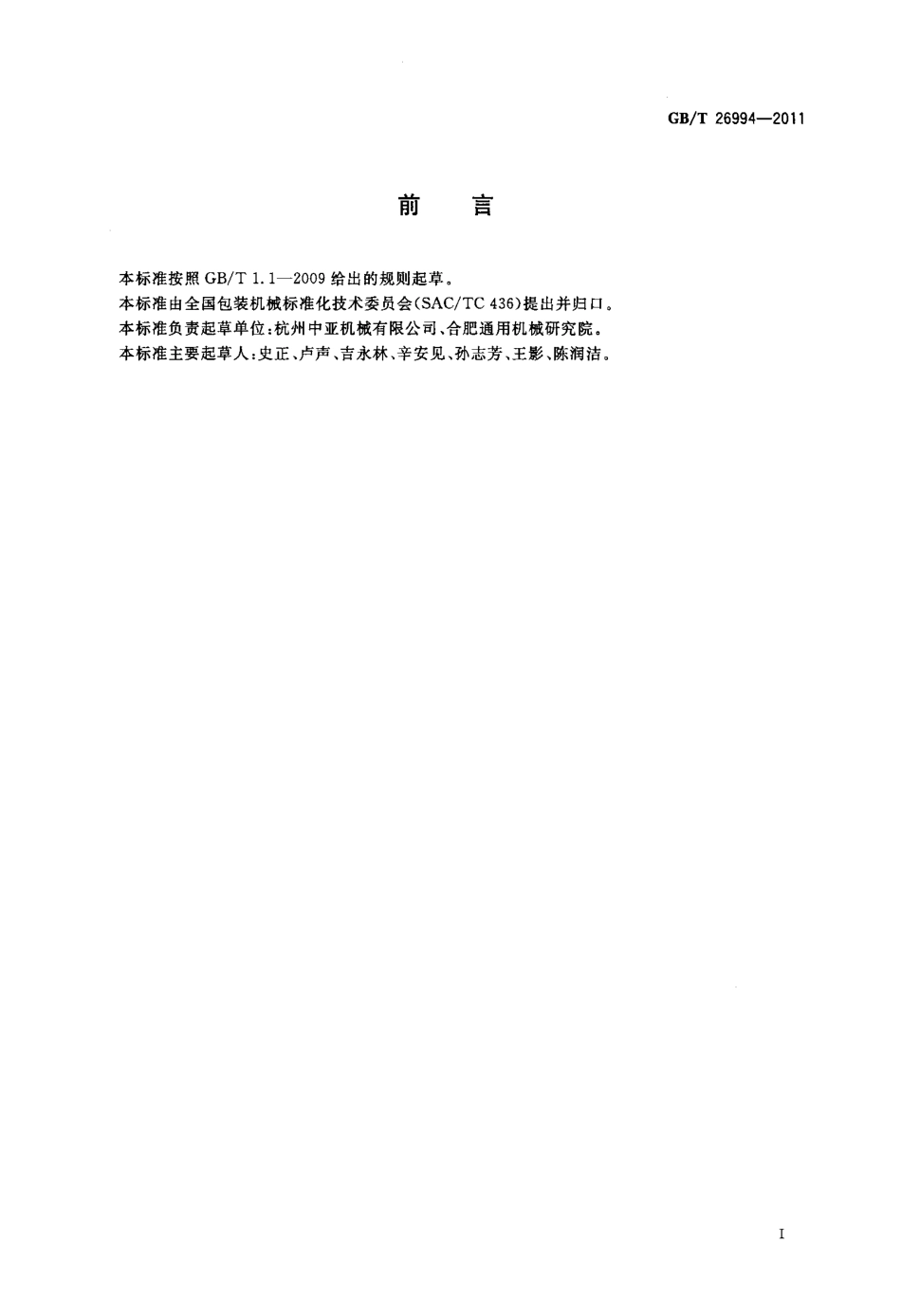

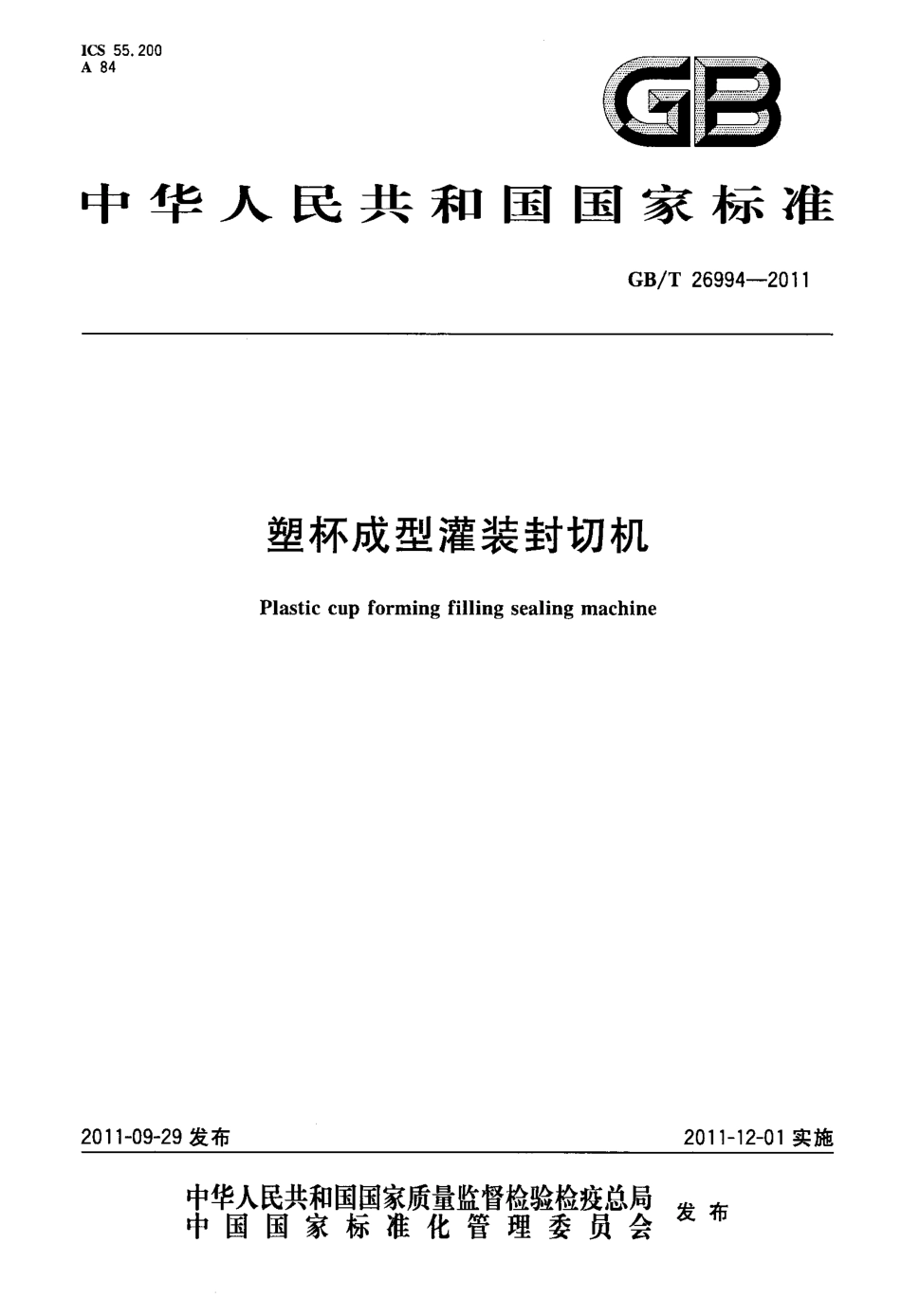

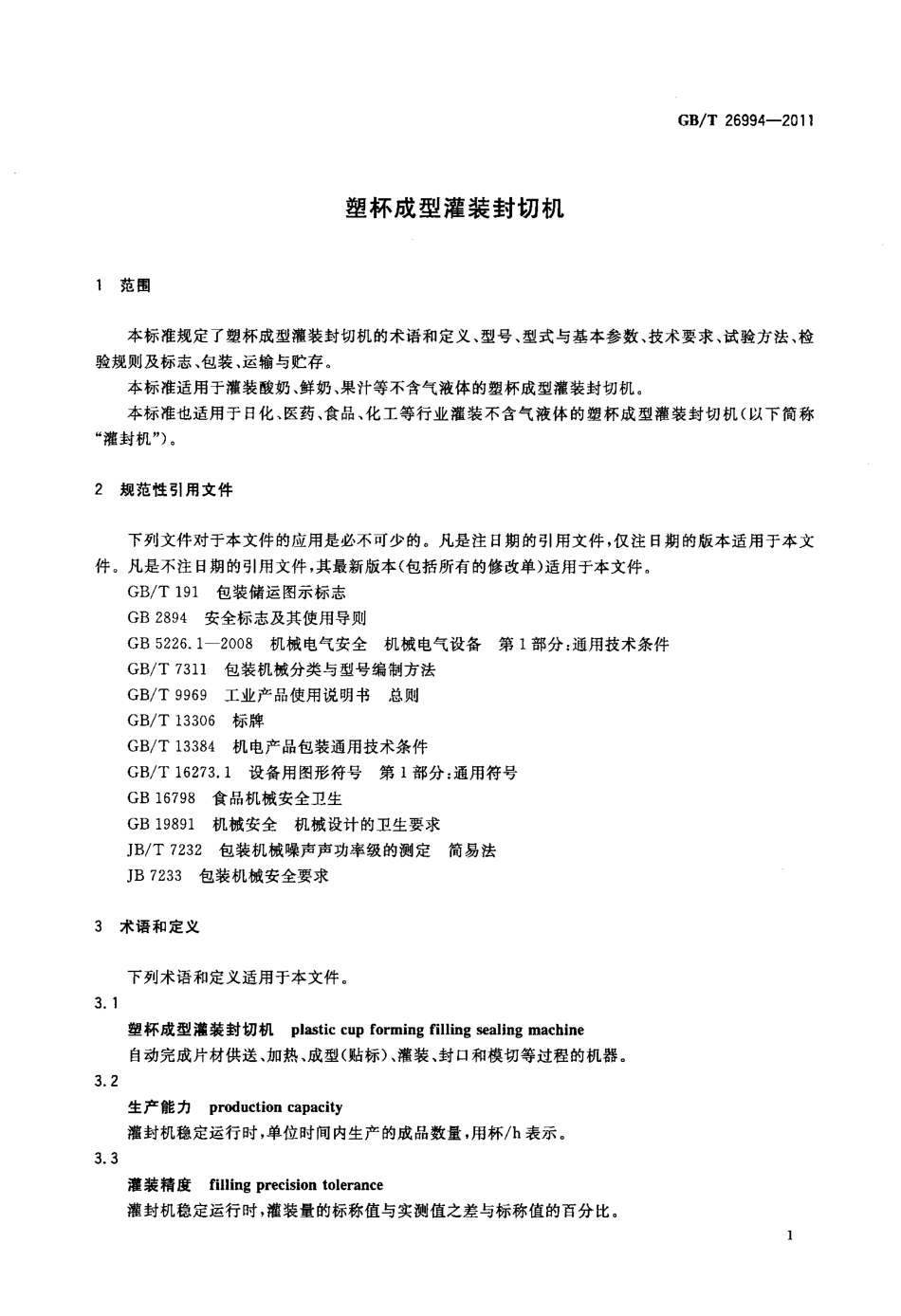

l C S5 5 2 0 0A8 4囝亘中华人民共和国国家标准G B T2 6 9 9 4-2 01 12 0 11-0 9-2 9 发布塑杯成型灌装封切机P l a s t i cc u pf o r m i n gf i l l i n gs e a l i n gm a c h i n e2 0 1 1 1 2-0 1 实施丰瞀鳃鬻瓣警襻瞥星发布中国国家标准化管理委员会促1 1 1刖置本标准按照G B T1 1 2 0 0 9 给出的规则起草。本标准由全国包装机械标准化技术委员会(s A C T C4 3 6)提出并归口。本标准负责起草单位：杭州中亚机械有限公司、合肥通用机械研究院。本标准主要起草人：史正、卢声、吉永林、辛安见、孙志芳、王影、陈润洁。G B T2 6 9 9 4-2 0 1 11 范围塑杯成型灌装封切机G B T2 6 9 9 4-2 011本标准规定了塑杯成型灌装封切机的术语和定义、型号、型式与基本参数、技术要求、试验方法、检验规则及标志、包装、运输与贮存。本标准适用于灌装酸奶、鲜奶、果汁等不含气液体的塑杯成型灌装封切机。本标准也适用于日化、医药、食品、化工等行业灌装不含气液体的塑杯成型灌装封切机(以下简称“灌封机”)。2 规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。G B T1 9 1 包装储运图示标志G B2 8 9 4 安全标志及其使用导则G B5 2 2 6 12 0 0 8 机械电气安全机械电气设备第1 部分：通用技术条件G B T7 3 1 1 包装机械分类与型号编制方法G B T9 9 6 9工业产品使用说明书总则G B T1 3 3 0 6标牌G B T1 3 3 8 4 机电产品包装通用技术条件G B T1 6 2 7 3 1 设备用图形符号第1 部分：通用符号G B1 6 7 9 8 食品机械安全卫生G B1 9 8 9 1 机械安全机械设计的卫生要求J B T7 2 3 2 包装机械噪声声功率级的测定简易法J B7 2 3 3 包装机械安全要求3 术语和定义3 13 23 3下列术语和定义适用于本文件。塑杯成型灌装封切机p l a s t i cc u pf o r m i n gf i l l i n gs e a l i n gm a c h i n e自动完成片材供送、加热、成型(贴标)、灌装、封口和模切等过程的机器。生产能力p r o d u c t i o nc a p a c i t y灌封机稳定运行时，单位时间内生产的成品数量，用杯h 表示。灌装精度f i l l i n gp r e c i s i o nt o l e r a n c e灌封机稳定运行时，灌装量的标称值与实测值之差与标称值的百分比。G B T2 6 9 9 4-2 01 13 4成品合格率q u a l i f i e df i n i s h e dp r o d u c tr a t i o在灌装精度合格的条件下，外观、跌落和密封性试验均合格的成品数量与所检查的总成品数量的百分比。3 5叠标宽度o v e r l a p p e dl a b e lw i d t h环贴标搭接头重叠部分宽度，用m m 表示。4 型号、型式与基本参数4 1 型号灌封机的型号编制按6 B T7 3 1 1 的规定。示例：D X R 一1 2 0 0 0(1 2 5g)H Q 表示生产能力为1 20 0 0 杯h(单杯质量1 2 5g)，普通矩形环标，气动夹持驱动的塑杯成型灌装封切机，第一次设计。4 2 型式与基本参数4 2 1 灌封机型式：a)按自动化程度分为；半自动、自动；b)按塑料片材夹持驱动方式分为：链条夹持驱动、气动夹持驱动。4 2 2 灌封机基本参数：a)额定生产能力：杯h；b)功率：k W；c)额定电压、频率：V、H z；d)气源压力：M P a；e)耗气量：m 3 h；f)外形尺寸：(长宽高)r a m；g)重量：k g。5 技术要求5 I 一般要求5 1 1 灌封机应按经规定程序批准的图样及技术文件制造。5 1 2 灌封机运转应平稳，运动零部件动作应灵敏、协调、准确，无卡阻和异常声响。2G B T2 6 9 9 4 2 01 15 1 3 灌封机气路的连接应密封，无渗油和漏气现象。5 2 性能要求5 2 1灌封机的生产能力应达到合同、说明书等标称的额定生产能力。5 2 2 灌封机的灌装精度应符合下列要求：a)液体灌装量为2 0g 5 0g，灌装精度应不超过1 5；b)液体灌装量为5 0g 1 0 0g，灌装精度应不超过土1 2；c)液体灌装量为1 0 0g 以上，灌装精度应不超过士1；d)含果粒或果酱的液体灌装精度应不超过士3。5 2 3 灌装量合格率应不小于9 9 5。5 2 4 灌装成品的外观质量应符合下列规定：a)杯外观无破损和明显变形；b)盖膜图案与要求位置的偏差应不大于1 5m m；c)杯模切外型尺寸偏差应不大于1m m，对中偏差应不大于1m m；d)贴标无漏标、标纸平整无明显折皱，环贴标搭接接头高低错位应不大于2 5m l T le)贴标后叠标宽度应不大于3m m，标纸长度切断误差应不大于1m m；f)封口平整，封痕均匀，无灼化、毛边和泄漏现象。5 2 5 灌装后的塑杯经跌落和密封性试验，封口应完好无损。5 2 6 灌封机的成品合格率应不小于9 9。5 2 7 灌封机正常运行时，噪声声压级应不大于7 5d B(A)。5 3 电气安全要求5 3 1 灌封机各电路控制系统应符合G B5 2 2 6 12 0 0 8 的要求，安全可靠、动作准确，各电器接头联接牢固并加以编号；操作按钮应灵活；指示灯显示应正常；应有急停装置，急停操动器的有效操作中止了后续命令，该操作命令在其复位前一直有效。复位应只能在引发紧急操作命令的位置用手动操作。命令的复位不应重新起动机械，而只是允许再起动。5 3 2 动力电路导线和保护联结电路间施加5 0 0V d c 时测得的绝缘电阻应不小于1M 0。5 3 3 灌封机所有外露可导电部分应按G B5 2 2 6 1 2 0 0 8 中8 2 1 要求连接到保护联结电路上。接地端子或接地触点与接地金属部件之间的连接，应具有低电阻值，其电阻值应不超过0 1Q，通过接地电阻试验确定其是否合格。5 3 4 电气设备的动力电路导线和保护联结电路之间应经受至少1s 时间的耐压试验。5 4 安全卫生要求5 4 1灌封机的安全防护应符合下列规定：a)灌封机的安全防护应符合J B7 2 3 3 的规定；b)灌封机应设有联锁保护，缺少物料、包材及误操作时，应报警并自动停机；c)灌封机上应有清晰醒目的安全警示标志，安全标志应符合G B2 8 9 4 和G B T1 6 2 7 3 1 的规定；d)灌封机应有安全防护装置，并加贴警示标志。5 4 2 灌封机的材料和零部件应符合下列规定：a)灌封机的机械设计卫生安全应符合G B1 9 8 9 1 的要求。b)灌装物料为食品时，灌封机的材料选用、设计、制造、配置原则的安全卫生要求应符合G B1 6 7 9 8 的规定。灌装物料为药品时，灌封机与灌装物料及包装材料相接触的表面材料，应符合国家对药品生产设备的有关规定。3G B T2 6 9 9 4-2 011c)凡与包装材料、灌装物料接触的设备表面应光洁、平整、易清洗或消毒、耐腐蚀，不与灌装物料相容。设备所用的润滑剂、冷却剂等不得对灌装物料或容器造成污染。d)灌封机所用的原材料、外购配套零部件应有生产厂的质量合格证明书。e)料斗、导料管内壁应光洁、平整，无死角。焊道打磨抛光，无存料缝隙。灌装装置不应对灌装物料产生污染。5 5 外观质量要求5 5 1 灌封机非加工表面的涂漆和喷塑层等应平整光滑、色泽均匀，无明显的污浊、流痕、起泡等缺陷。5 5 2 灌封机经表面处理的零件应色泽均匀，无起泡、起层、锈蚀等缺陷。6 试验方法6 1 试验条件6 1 1 试验环境温度1 0 3 0。6 1 2 试验时采用符合相关国家或行业标准的塑料片材和盖膜。6 1 3 标准杯采用灌装质量为1 2 5g 的塑杯，试验物料采用相应的介质。6 2 一般要求检查6 2 1 空运转试验每台灌封机装配完成后，均应做空运转试验，连续空运转时间应不小于1h，低速和高速各0 5h检查机器性能，应符合5 1 2 和5 3 1 的规定。6 2 2 气路密封性检查灌封机的气路系统可采用下列方法进行密封性检查：a)用脱脂棉在气动元件的密封件周围轻轻擦拭，观察脱脂棉上有无油渍，应符合5 1 3 的规定b)用肥皂水涂抹在气动元件的密封件的密封处，观察是否漏气，应符合5 1 3 的规定。6 3 性能试验6 3 1 生产能力试验灌封机正常运转后，连续包装0 5h，统计灌装成品的数量，按公式(1)计算生产能力，应符合5 2 1的规定。V 一羔式中：y 生产能力，单位为杯h,M 灌装完成的成品数量，单位为杯。6 3 2 灌装精度试验试验在灌封机连续正常运行后进行，从连续4 0 次循环灌装完成的成品中任意抽取N 杯(N 2 0 0)，然后用感量0 1g 的电子天平逐杯称重，按公式(2)计算灌装精度，应符合5 2 2 的规定。8 一警1 0 0(2)式中：8 灌装精度，；Q 实测净重，单位为g；Q。标称重量，单位为g。G B T2 6 9 9 4-2 01 16 3 3 灌装量台格率试验试验在灌装精度试验后进行，按公式(3)计算灌装量合格率，灌装量合格率应符合5 2 3 的规定。P 一寿1 0 0 N(3)式中：P 灌装量合格率，；n 灌装精度合格的成品数量，单位为杯；N 抽取的总成品数量，单位为杯。6 3 4 成品合格率试验6 3 4 1 成品外观质量灌封机连续正常工作后，在额定速度运转情况下，分两次连续抽取1 0 0 杯样品，每次5 0 杯，中间时间间隔不小于1m i n。检查其封口外观质量，应符合5 2 4 的规定，统计不合格品数n。6 3 4 2 跌落试验取外观质量合格的样品5 0 杯，将封口朝上，从1m 高度处跌落于坚硬、平整的水平面上，检查塑杯封口，应符合5 2 5 的规定，统计不合格品数a：。6 3 4 3 密封性试验余下的外观质量合格的样品做密封性试验，将灌装好的塑杯浸入到装入有色水的容器中进行历时2r a i n 的泄漏检验，塑杯中的介质如果渗出或有色水渗入塑杯中则为不合格，统计不合格品数1 2。按如下公式计算成品合格率：F-!盟二虹生型1 0 0 N(4)1 0 07、。式中：F 成品合格率，2，成品外观质量不合格品数，单位为杯；a：跌落试验不合格品数，单位为杯；a。密封性试验不合格品数，单位为杯。计算结果应符合5 2 6 的规定。6 3 5 噪声测试在连续工作过程中，灌封机的噪声按J B T7 2 3 2 规定的方法进行测量，其噪声值应符合5 2 7 的规定。6 4 电气安全试验6 4 1用绝缘电阻表按G B5 2 2 6 1 2 0 0 8 中1 8 3 的规定测量其绝缘电阻，应符合5 3 2 的规定。6 4 2 在切断电气装置电源，从空载电压不超过1 2V(交流或直流)的电源取得恒定电流，且该电流等5G B T2 6 9 9 4-2 01 1于额定电流的1 5 倍或2 5A(取二者中较大者)的情况下，让该电流轮流在接地端子与每个易触及金属部件之间通过。测量接地端子与每个易触及金属部件之间的电压降，由电流和电压降计算出电阻值，应符合5 3 3的规定。6 4 3 用耐压测试仪按G B5 2 2 6 1 2 0 0 8 中1 8 4 的规定做耐压试验，应符合5 3 4 的规定。6 5 安全卫生要求检查6 5 1 检查安全防护装置，应符合5 4 1 的规定。6 5 2 检查机器材质报告及质量合格证明书，应符合5 4 2 的规定。6 6 外观质量检查检查灌封机的外观质量，应符合5 5 的规定。7 检验规则7
