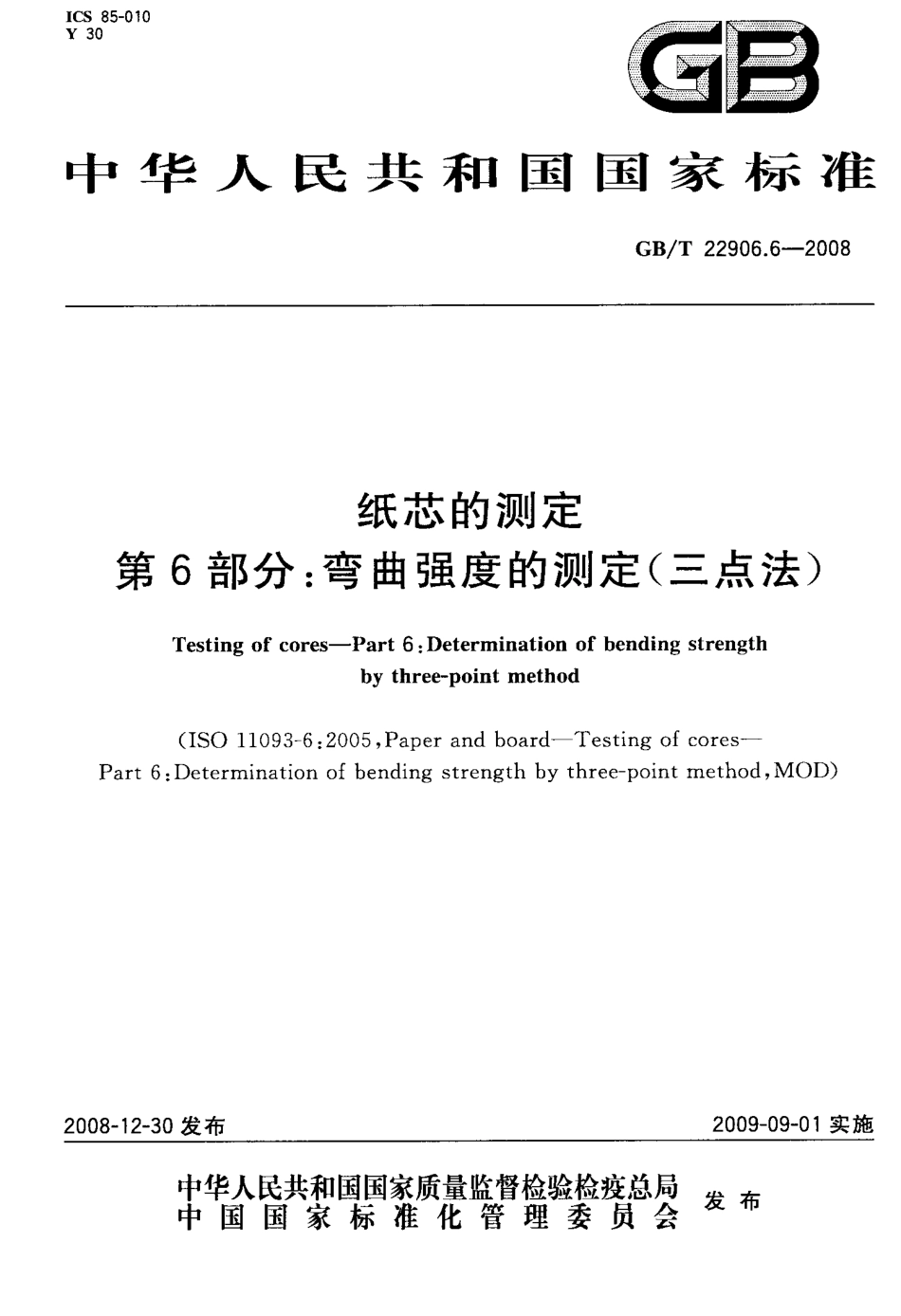

GBT 22906.6-2008 纸芯的测定 第6部分：弯曲强度的测定(三点法).pdf

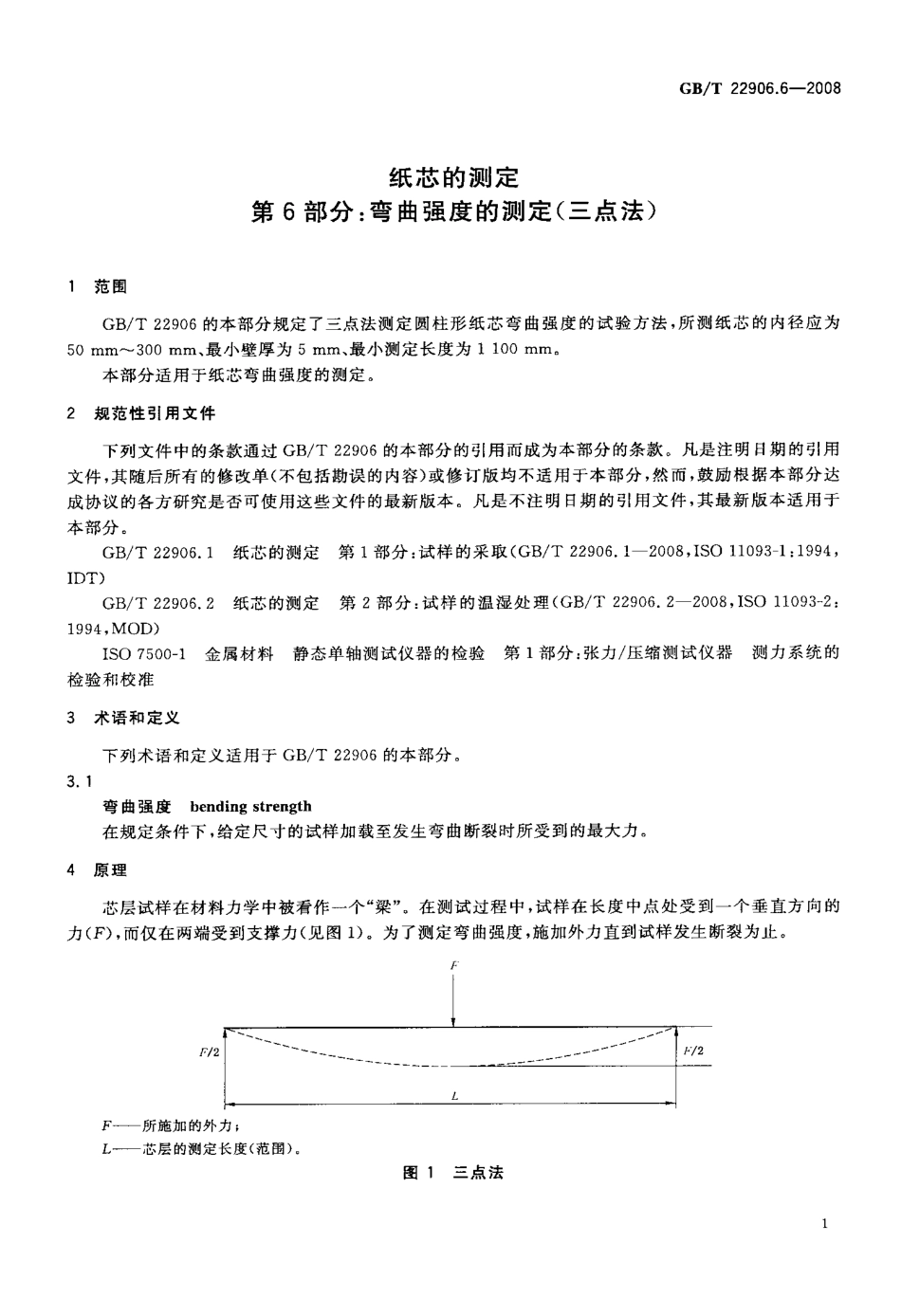

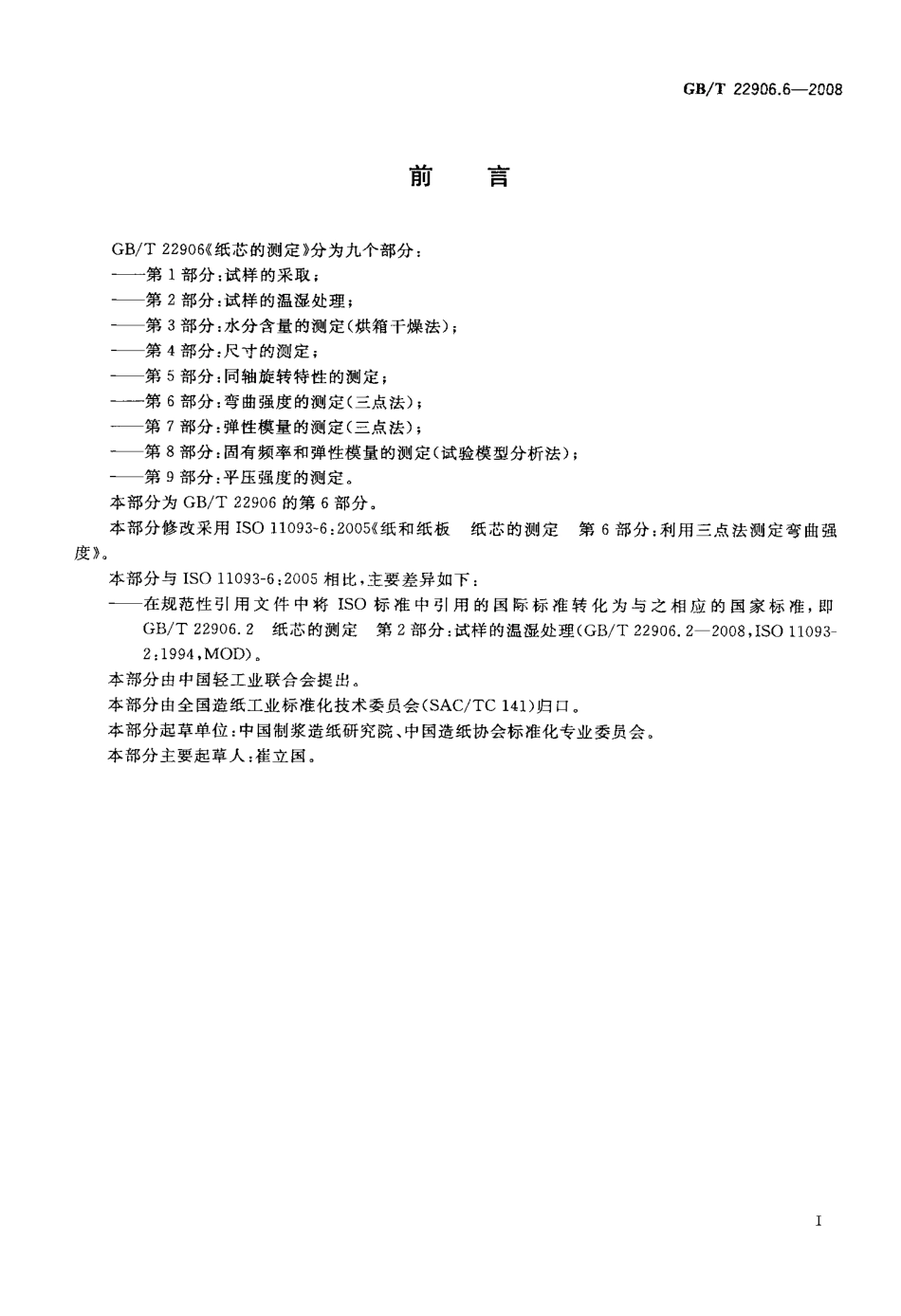

I C S8 5 0 1 0Y3 0a 圄中华人民共和国国家标准G B T2 2 9 0 6 6 2 0 0 8纸芯的测定第6 部分：弯曲强度的测定(三点法)T e s t i n go fc o r e s P a r t6：D e t e r m i n a t i o no fb e n d i n gs t r e n g t hb yt h r e e p o i n tm e t h o d(I S O1 1 0 9 3 6：2 0 0 5，P a p e ra n db o a r d-T e s t i n go fc o r e s P a r t6：D e t e r m i n a t i o no fb e n d i n gs t r e n g t hb yt h r e e p o i n tm e t h o d，M O D)2 0 0 8 1 2-3 0 发布2 0 0 9 0 9 01 实施丰瞀髁鬻黼警襻瞥霎发布中国国家标准化管理委员会“”。度。前言G B T2 2 9 0 6 6 2 0 0 8G B T2 2 9 0 6(纸芯的测定分为九个部分：第1 部分：试样的采取；第2 部分：试样的温湿处理；第3 部分：水分含量的测定(烘箱干燥法)；第4 部分：尺寸的测定；第5 部分：同轴旋转特性的测定；第6 部分；弯曲强度的测定(三点法)；第7 部分：弹性模量的测定(三点法)；第8 部分：固有频率和弹性模量的测定(试验模型分析法)；第9 部分：平压强度的测定。本部分为G B T2 2 9 0 6 的第6 部分。本部分修改采用I$O1 1 0 9 3 6：2 0 0 5(纸和纸板纸芯的测定第6 部分；利用三点法测定弯曲强本部分与I S O1 1 0 9 3 6：2 0 0 5 相比，主要差异如下：在规范性引用文件中将I S O 标准中引用的国际标准转化为与之相应的国家标准，即G B T2 2 9 0 6 2 纸芯的测定第2 部分：试样的温湿处理(G B T2 2 9 0 6 22 0 0 8，I S O1 1 0 9 32：1 9 9 4，M O D)。本部分由中国轻工业联合会提出。本部分由全国造纸工业标准化技术委员会(S A C T C1 4 1)归口。本部分起草单位：中国制浆造纸研究院、中国造纸协会标准化专业委员会。本部分主要起草人：崔立国。纸芯的测定第6 部分：弯曲强度的测定(三点法)G B T2 2 9 0 6 6 2 0 0 81 范围G B T2 2 9 0 6 的本部分规定了三点法测定圆柱形纸芯弯陆强度的试验方法，所测纸芯的内径应为5 0m m 3 0 0m m、最小壁厚为5m m、最小测定长度为11 0 0m m。本部分适用于纸芯弯曲强度的测定。2 规范性引用文件下列文件中的条款通过G B T2 2 9 0 6 的本部分的引用而成为本部分的条款。凡是注明日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明日期的引用文件，其最新版本适用于本部分。G B T2 2 9 0 6 1 纸芯的测定第1 部分：试样的采取(G B T2 2 9 0 6 12 0 0 8，I S O1 1 0 9 31：1 9 9 4，I D T)G B T2 2 9 0 6 2 纸芯的测定第2 部分：试样的温湿处理(G B T2 2 9 0 6 22 0 0 8，I S O1 1 0 9 3 2：1 9 9 4，M O D)I S O7 5 0 0 1 金属材料静态单轴测试仪器的检验第1 部分：张力压缩测试仪器测力系统的检验和校准3 术语和定义下列术语和定义适用于G B T2 2 9 0 6 的本部分。3 1弯曲强度b e n d i n gs t r e n g t h在规定条件下，给定尺寸的试样加载至发生弯曲断裂时所受到的最大力。4 原理芯层试样在材料力学中被看作一个“梁”。在测试过程中，试样在长度中点处受到一个垂直方向的力(F)，而仅在两端受到支撑力(见图1)。为了测定弯曲强度，施加外力直到试样发生断裂为止。F 所施加的外力；L 芯层的测定长度(范围)图1 三点法G B T2 2 9 0 6 6 2 0 0 85 仪器5 1 加载测试器加载测试器在相对速度为(2 5 2 5)m m m i n 下能够施加一个载荷，并按I S O7 5 0 01 要求对其进行校准和检验。该仪器带有自动断裂检测功能，其断裂力F 的切断极限可定义如下：3 0N，或3 来自于实际值。载荷施加的方向与试样的轴线垂直，并进行枝准，保持精确度为士l。5 2 两个棱柱支撑体这两个棱柱支撑体(见图2)都具有一个1 2 0。士2。的角度，该角度介于支撑芯层试样的两个面之间。与芯层长度平行的长度(z)为(5 0 土1)m m。宽度(6)足够长以至于允许芯层试样能够停留在支撑面上，而不停留在棱柱的外边缘。支撑边缘将加工成半径(r)为(O 5 土0 1)r n m 的圆形。棱柱支撑体将被安置在棱柱两边的支点上，这样可以确保试验期间位于棱柱上的试样能够均匀发生接触并具有一个持续的测量长度。图2 棱柱支撑体的示意图5 3 加载棱柱加载棱柱将载荷施加到芯层表面，与棱柱支撑体(5 2)具有相同的基本形状及尺寸，加载棱柱的长度z(见图2)与芯层长度L(见图1)平行，且长度为(1 0 0 土1)m m。6 试样的制备如果试样具有广泛的代表性，取样步骤可按G B T2 2 9 0 6 1 规定进行。至少制备三个试样，比如试样的长度为1 0 0m t n，这比芯层测定长度L(见图1)要大。试样温湿处理条件按G B T2 2 9 0 6 2 规定进行。2G B T2 2 9 0 6 6 2 0 0 87 步骤在与试样温湿处理条件相同的大气条件下进行测定。集中安排试验，比如将试样置于棱柱支撑体(5 2)的中间(偏差5r a m)，并将加载棱柱(5 3)置于两个支撑棱柱(5 2)的中间(偏差土2m m)，且直接相对。两个支撑棱柱轴线间的距离就是芯层的测定长度L(见图1)。芯层的测定长度将与第6 章的规定相一致，且精确至土2m m。以(2 5 2 5)m m m i n 的速度施加载荷，直至试样断裂为止。记录最大载荷值(单位为牛顿)作为弯曲强度。对其余试样重复以上测定步骤，计算平均弯曲强度。8 试验报告试验报告应包括下列项目：a)本国家标准的编号；b)试样鉴定和取样方法的全部资料；c)取样日期和地点；d)测试日期和地点，测试者的签名；e)试样数目；f)芯层尺寸，例如长度、内部直径、外部直径；g)芯层的测定长度(L)；h)单个弯曲强度值及平均值，单位为千牛(k N)；i)应注明所有偏离本部分规定的步骤和所有可能影响试验结果的环境。
