GBT 533-2008 硫化橡胶或热塑性橡胶 密度的测定.pdf

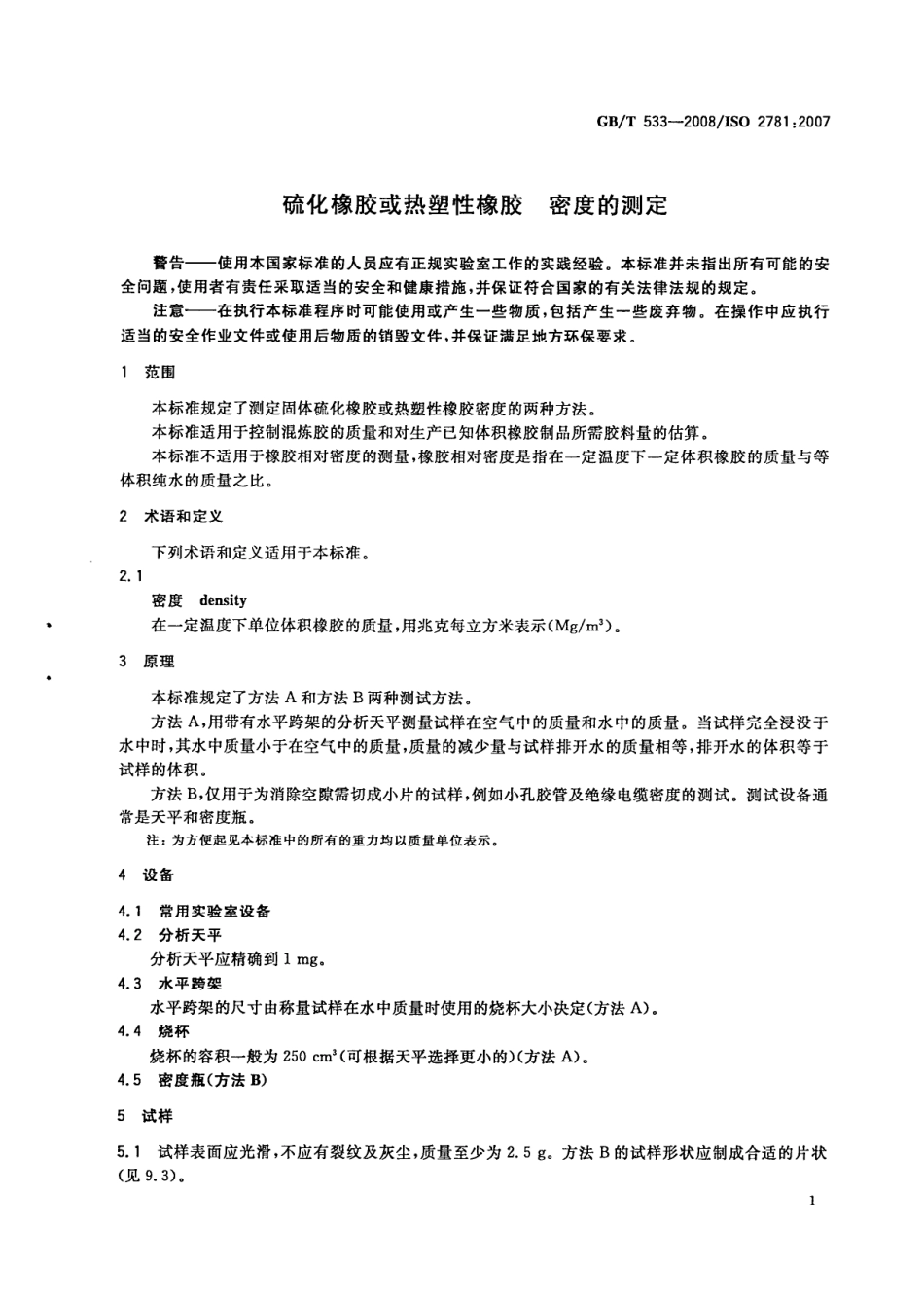

GB/T533一2008/1IS02781:2007硫化橡胶或热塑性橡胶密度的测定警告一使用本国家标准的人员应有正规实验室工作的实践经验。本标准并未指出所有可能的安全问题，使用者有费任采取适当的安全和健康措施，并保证符合国家的有关法律法规的规定。注意一在执行本标准程序时可能使用或产生一些物质，包括产生一些废弃物。在操作中应执行适当的安全作业文件或使用后物质的销毁文件，并保证满足地方环保要求。1范围本标准规定了测定固体硫化橡胶或热塑性橡胶密度的两种方法。本标准适用于控制混炼胶的质量和对生产已知体积橡胶制品所需胶料量的估算。本标准不适用于橡胶相对密度的测量，橡胶相对密度是指在一定温度下一定体积橡胶的质量与等体积纯水的质量之比。2术语和定义下列术语和定义适用于本标准。2.1密度density在一定温度下单位体积橡胶的质量，用兆克每立方米表示(Mg/m)。3原理本标准规定了方法A和方法B两种测试方法。方法A,用带有水平跨架的分析天平测量试样在空气巾的质量和水中的质量。当试样完全浸没于水中时，其水中质量小于在空气中的质量，质量的减少量与试样排开水的质量相等，排开水的体积等于试样的体积。方法B,仅用于为消除空隙需切成小片的试样，例如小孔胶管及绝缘电缆密度的测试。测试设备通常是天平和密度瓶。注：为方便起见本标准中的所有的重力均以质量单位表示。4设备4.1常用实验室设备4.2分析天平分析天平应精确到1mg。4.3水平跨架水平跨架的尺寸由称量试样在水中质量时使用的烧杯大小决定（方法A)。4.4烧杯烧杯的容积一般为250cm(可根据天平选择更小的)（方法A).4.5密度瓶（方法B)5试样5.1试样表面应光滑，不应有裂纹及灰尘，质量至少为2.5g。方法B的试样形状应制成合适的片状(见9.3).1GB/T533-2008/1S02781:2007速将试样蓝一种合适的液体，例如甲醇或工业酒精，该液体易溶于水、与橡胶不发生溶胀性或溶解作用。若采用后一种方法除泡，则应保证试样表面液体残余量控制到最少。9.3方法B将洁净、干燥的密度瓶及塞子(4.5)分别在试样（第5章）放人前后各称量一次。将试样切成小片，具体的形状及尺寸取决于原始试样的厚度。所切小片的两个方向尺寸应不大于4mm,第三个方向尺寸不大于6mm。在此限定范围内小片应尽可能的大些。所有裁切边缘应光滑。在标准实验室温度下，在装有试样的密度瓶中充满新制备的冷却蒸馏水或去离子水，除去试样表面及密度瓶内壁的气泡(注4及下列注)。用塞子塞好密度瓶，注意密度瓶或毛细管中不应有空气，干燥密度瓶外壁后称量密度瓶、试样和水的总质量。将密度瓶中试样及水全部倒出，再用新制备的冷却蒸馏水或去离子水充满。除去气泡，用塞子塞好密度瓶，干燥密度瓶外壁，称量密度瓶和水的总质量。上述称量均应精确至1mg。注：主要误差来源于密度瓶内的气泡。如有必要，为消除气泡，可加热密度瓶及瓶中物质至大约50，但在这种情况下，密度瓶及瓶中物质在称量前应冷却。也可将密度瓶放人真空干燥器，通过数次真空作用，直至密度瓶中不再有气泡存在。10结果表示10.1方法A密度(8)，单位为兆克每立方米，由公式(1)计算：8=P2mt(1)式中：P-一水的密度，单位为兆克每立方米(Mg/m3)；m,一试样在空气中的质量，单位为克(g)；m2试样在水中的质量，单位为克(g).以上均为标准实验室温度下测得。此方法试验结果精确至小数点后两位。在大多数情况下，标准实验室温度下水的密度可看作1.00Mg/m3。如进行精确测量，则应按水在试验温度下的精确密度值进行计算。注1：若使用坠子，用公式(2)计算：m16=Pm,+m:-m44(2）式中：P一水的密度，单位为兆克每立方米(Mg/m):m试样在空气中的质量，单位为克(g);m一坠子在水中的质量，单位为克(g).m一坠子和试样在水中总的质量，单位为克(g).结果取两个试样的平均值。10.2方法B密度()，单位为兆克每立方米，由公式(3)计算：mz一m18=Pm4-m,+m2-m1(3)式中：p一水的密度，单位为兆克每立方米(Mg/m3)；m1一密度瓶的质量，单位为克(g);m2一密度瓶加试样的质量，单位为克(g);m,一密度瓶加试样加水的质量，单位为克(g)；m,一充满水的密度瓶的质量，单位为克(g)。
