GBT 17590-2008 铝易开盖三片罐.pdf

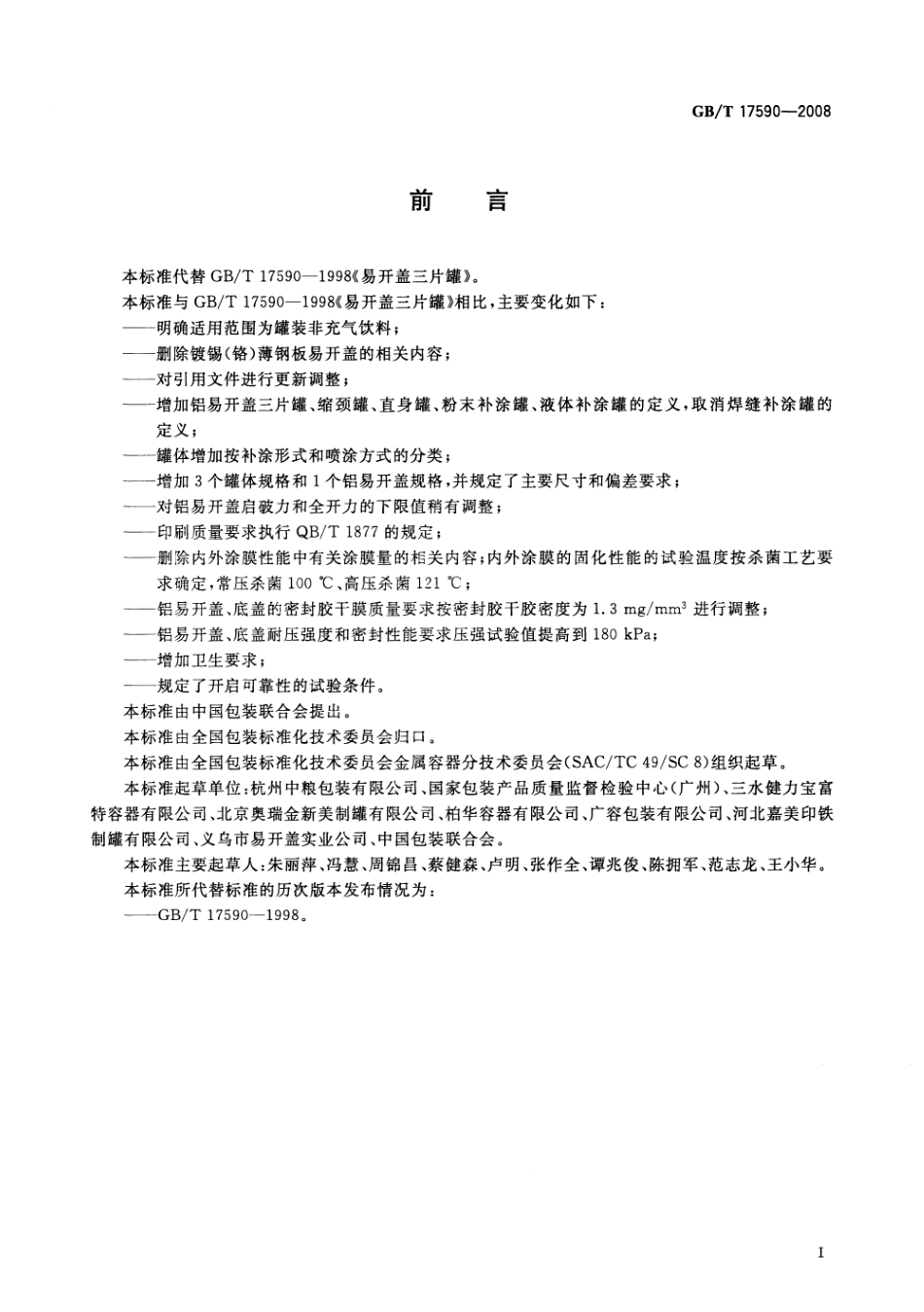

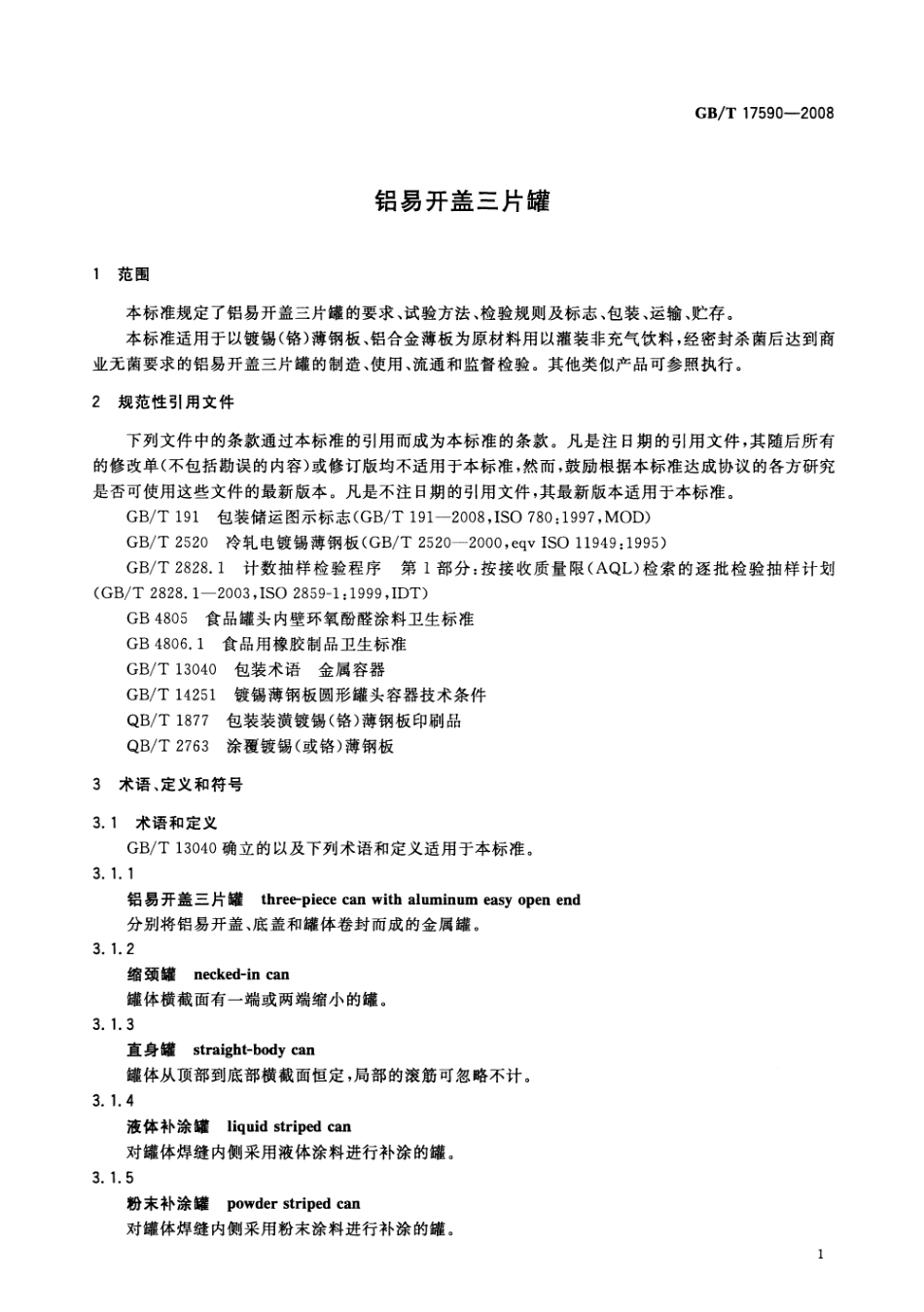

GB/T17590-2008前言本标准代替GB/T17590一1998易开盖三片罐。本标准与GB/T17590一1998易开盖三片罐相比，主要变化如下：明确适用范围为罐装非充气饮料；删除镀锡（铬）薄钢板易开盖的相关内容；一对引用文件进行更新调整；增加铝易开盖三片罐、缩颈罐、直身罐、粉末补涂罐、液体补涂罐的定义，取消焊缝补涂罐的定义；罐体增加按补涂形式和喷涂方式的分类；-增加3个罐体规格和1个铝易开盖规格，并规定了主要尺寸和偏差要求；对铝易开盖启破力和全开力的下限值稍有调整；印刷质量要求执行QB/T1877的规定；删除内外涂膜性能中有关涂膜量的相关内容；内外涂膜的固化性能的试验温度按杀菌工艺要求确定，常压杀菌100、高压杀菌121；铝易开盖、底盖的密封胶干膜质量要求按密封胶干胶密度为1.3mg/mm3进行调整；铝易开盖、底盖耐压强度和密封性能要求压强试验值提高到l80kP;增加卫生要求；规定了开启可靠性的试验条件本标准由中国包装联合会提出。本标准由全国包装标准化技术委员会归口。本标准由全国包装标准化技术委员会金属容器分技术委员会(SAC/T49/SC8)组织起草。本标准起草单位：杭州中粮包装有限公司、国家包装产品质量监督检验中心（广州）、三水健力宝富特容器有限公司、北京奥瑞金新美制罐有限公司、柏华容器有限公司、广容包装有限公司、河北嘉美印铁制罐有限公司、义乌市易开盖实业公司、中国包装联合会。本标准主要起草人：朱丽萍、冯慧、周锦昌、蔡健森、卢明、张作全、谭兆俊、陈拥军、范志龙、王小华。本标准所代替标准的历次版本发布情况为：GB/T17590-1998。GB/T17590-20083.1.6全喷涂罐sprayed can对补涂罐内壁进行全喷涂的罐。3.1.7飞溅点splash point移动焊接时，焊温过高，使焊点中心温度达到或超过铁的熔点，熔融金属被挤压抛出的形成物。俗称毛刺。3.1.8冷焊cold welding焊温过低时，被焊两薄钢板未能达到塑熔（仅锡被熔融）状态的焊接。俗称假焊或虚焊。3.1.9孔洞pin hole焊接时，热熔的镀锡薄钢板因冷却速度较镀锡薄钢板收缩为慢，而形成的穿透性孔隙。3.1.10击穿puncture焊缝中个别焊点，由于焊接电流突然过大（如因残留涂膜等引起），而使该点被熔化穿孔。3.1.11漏焊miss-welding焊缝中一个或一个以上焊点无电流通过。3.1.12补涂带stripe以辊涂、喷涂、流涂或静电喷涂方式，在焊缝及其两侧覆盖的防蚀涂层。3.1.13内涂膜完整性enamel rate以缺陷电流表示。因原材料及加工工艺不当，导致内涂膜表面出现不应有的微孔而引起的电流。3.2符号3.2.1罐体D一罐体内径；d罐颈内径；H罐体高度；B翻边宽度。3.2.2易开盖、底盖D1钩边外径；b钩边开度；c一埋头度；h一钩边高度。4分类4.1罐体4.1.1按罐型分为缩颈罐和直身罐，见图1、图2。
