GBT 10588-2006 长霉试验箱技术条件.pdf

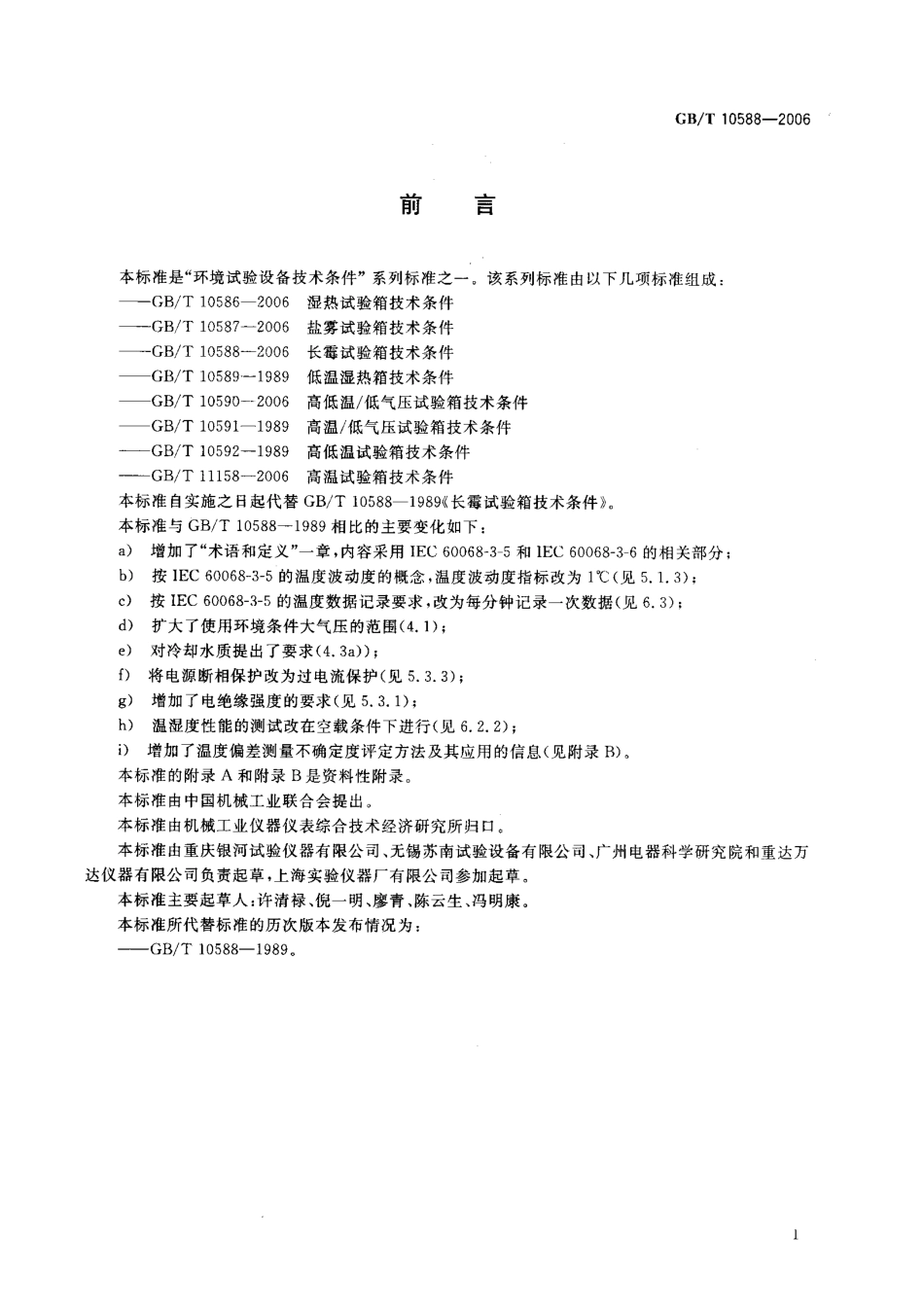

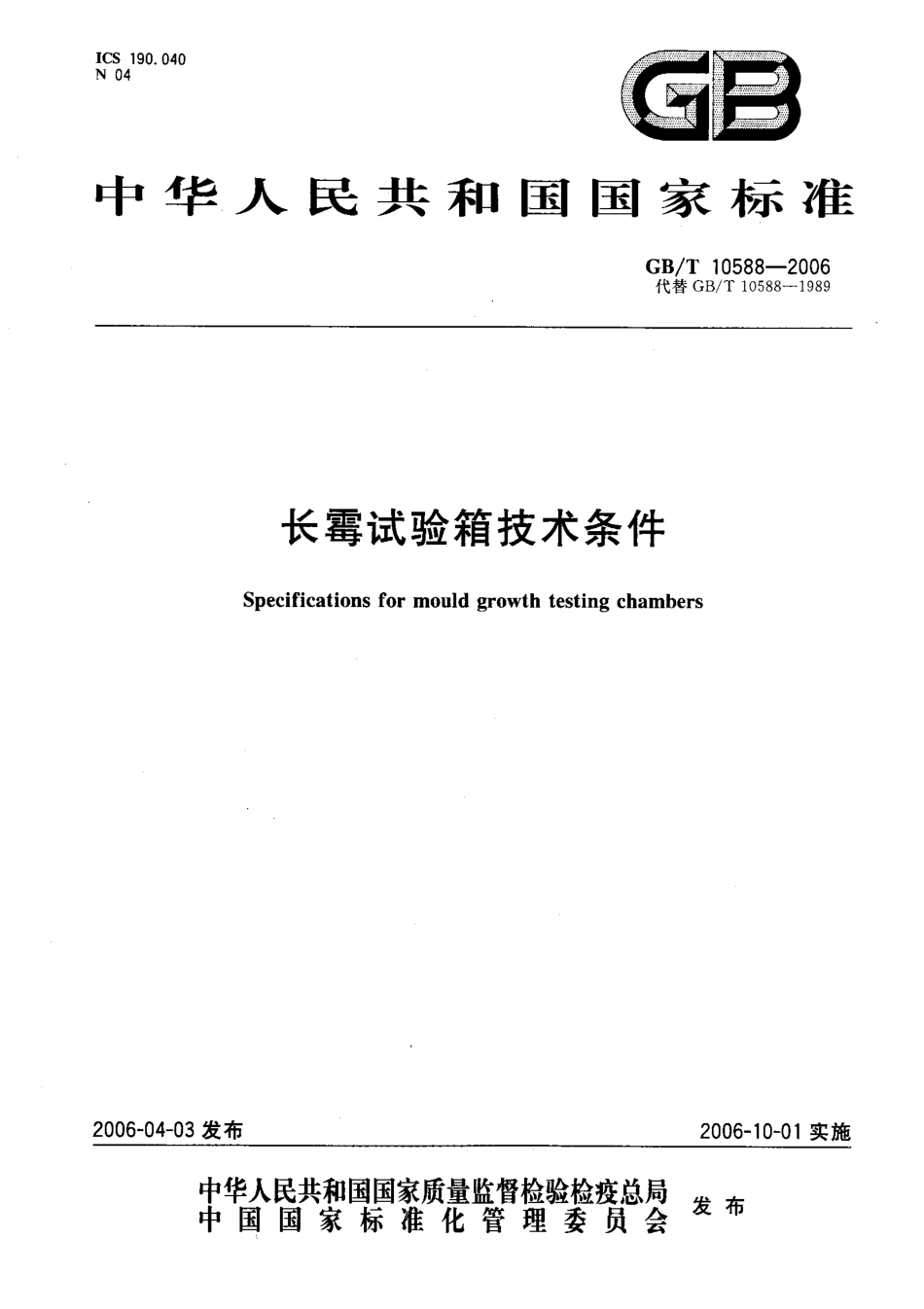

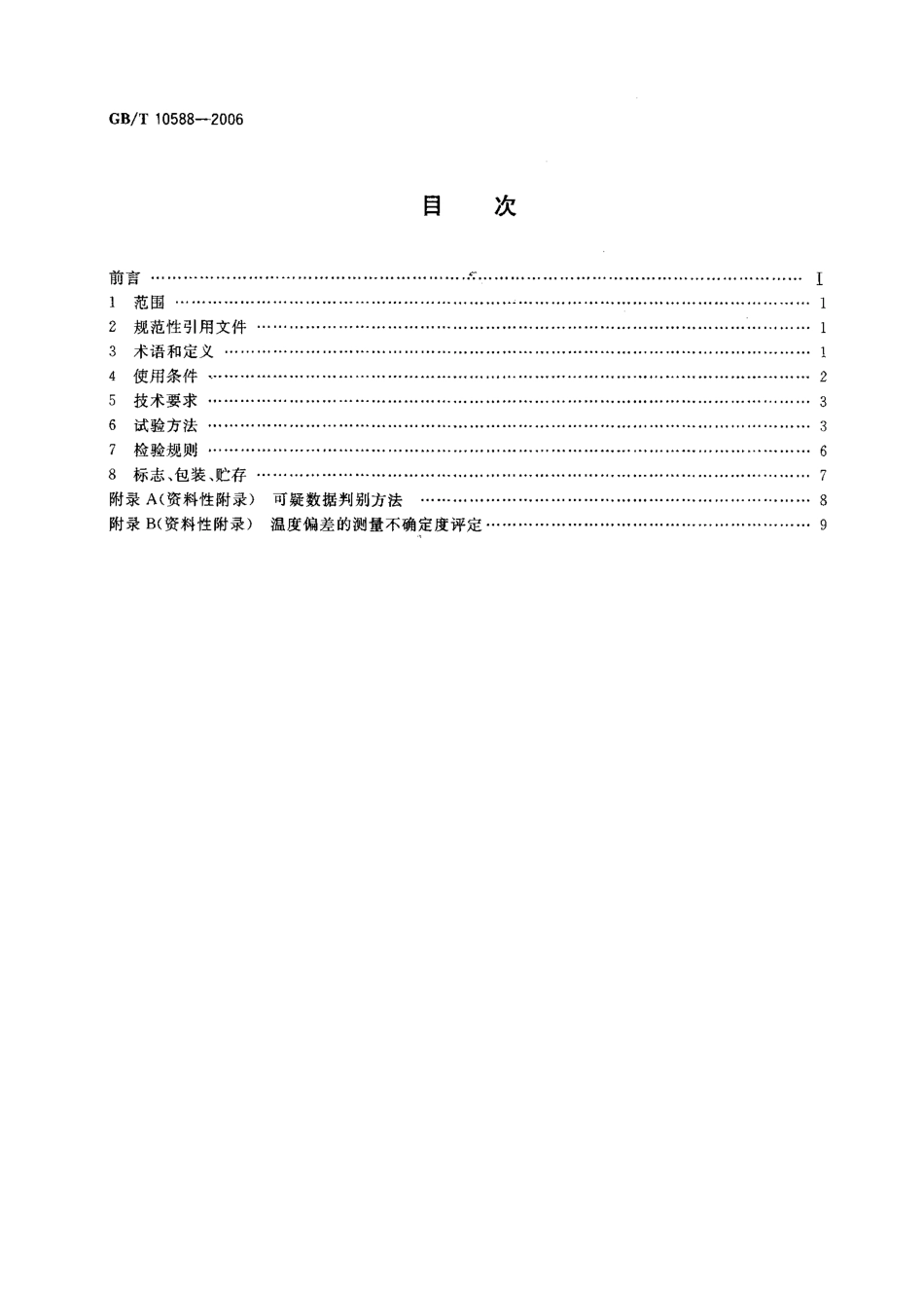

I C S 1 9 0.0 4 0N 0 4中 华 人 民 共 和 国 国 家 标 准G B/T 1 0 5 8 8 一2 0 0 6 代替 G B/Tl o 5 8 8 一1 9 8 9长霉试验箱技术条件S P e c i fl c a t i o n s for mo u l dg r o w t ht e s t i n gc h a mb e r s2 0 0 6 一 0 4 一 0 3 发布2 0 0 6 一 1 0 一 0 1 实施中 华人民 共和国国 家 质量监 督 检验 检 疫总局中 国 国 家 标 准 化 管 理 委 员 会发 布G B/T1 0 5 8 8 一2 0 0 6目次前言 ，几 ，1 范围 ，4 ，2 规范性引用文件 ，.3 术语和定义 ，.4 使用条件，4 ，.5 技术要求 ，一6 试验方法 ，7 检验规则 ，1，8 标志、包装、贮存 .4 ，.，.附录A(资料性附录)可疑数据判别方法附录B(资料性附录)温度偏差的测量不确定度评定 ，G B/T1 0 5 8 8 一2 0 0 6月 IJ舀 本标准是“环境试验设备技术条件”系列标准之一该系列标准由以下几项标准组成:G B/Tl o 5 8 6 一2。6 湿热试验箱技术条件 G B/TI o 5 8 7 一2。6 盐雾试验箱技术条件 G B/Tl o 5 8 8 一2。6 长霉试验箱技术条件 G B/Tl o 5 8 9 一 1 9 8 9 低温湿热 箱技术条件 G B/T105 90一2。6 高低温/低气压试验箱技术条件 G B/TI o 5 9 1 一1 9 8 9 高温/低气压试验箱技术条件 G B/Tl o 5 9 2 一1 9 5 9 高低温试验箱技术条件 G B/Tl l l58 一2。6 高温试验箱技术条件 本标准自 实施之日 起代替G B/TI o 5 8 8 一1 9 8 9 长霉试验箱技术条件。本标准与G B/TI O 5 8 8 一1 9 8 9 相比的主要变化如下:a)增加了“术语和定义”一章，内容采用IEC6。6 8 一 3 一 5 和IEC6。6 8 一 3 一 6 的相关部分;b)按 I E C6。6 8 一 3 一 5 的温度波动度的概念，温度波动度指标改为 1(见 5.1.3);c)按 IEC6 0 o 68一 3 一 5 的温度数据记录要求，改为每分钟记录一次数据(见6.3);d)扩大了使用环境条件大气压的范围(4 1);e)对冷却水质提出了要求(4.3 a);f)将电源断相保护改为过电流保护(见5.33);9)增加了电绝缘强度的要求(见5.3.1);h)温湿度性能的测试改在空载条件下进行(见 6.2.2);1)增加了温度偏差测量不确定度评定方法及其应用的信息(见附录B)。本标准的附录A和附录 B是资料性附录。本标准由中国机械工业联合会提出。本标准由机械工业仪器仪表综合技术经济研究所归口。本标准由重庆银河试验仪器有限公司、无锡苏南试验设备有限公司、广州电器科学研究院和重达万达仪器有限公司负责起草，上海实验仪器厂有限公司参加起草。本标准主要起草人:许清禄、倪一明、廖青、陈云生、冯明康。本标准所代替标准的历次版本发布情况为:G B/T I O 5 8 8 一 1 9 8 9G B/T1 0 5 8 8 一2 0 0 6长霉试验箱技术条件范围本标准规定了长霉试验箱(以下简称“试验箱”)的术语和定义、使用条件、技术要求、试验方法、检验规则及标志、包装、贮存。本标准适用于对电工、电子及其他产品、零部件、材料进行长霉试验的试验箱。2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日 期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日 期的引用文件，其最新版本适用于本标准。G B/T1 9 1 一2 0 0 0 包装储运图示标志(e q v I S O7 8 0:1 9 9 7)G B/T6 9 9 9 一1 9 8 6 环境试验用相对湿度查算表 G B/T1 4 0 4 8.1 一2 0 0 0 低压开关设备和控制设备总则(e q vI E C6 O 9 4 7 一 1:1 9 9 9)J B/T9 5 1 2 一1 9 9 9 气候环境试验设备与试验箱噪声声功率级的测定 JJFI O 5 9 一1 9 9 9 测量不确定度评定与表示3 术语和定义下列术语和定义适用于本标准。试验箱t est c h a m b e r密闭的箱体或空间，其中某部分能满足规定的试验条件。3 2温度设定值 t e m p e r a t u r e s e t p o i n t用试验箱控制装置设定的期望温度。3.3实际温度 a c h i e v e d 挽 m p e rat吟稳定后，试验箱工作空间内任意一点的温度。3.4温度稳定 t e m p e r a t u res t a b i l i za t i o n工作空间内所有点的温度均达到温度设定值并维持在给定的容差范围内。3 5温度波动度 t e m p e r a t u refl u c t u a t i o n稳定后，在给定的任意时间间隔内，工作空间内任一点的最高和最低温度之差3.61作空led w o rki n g s p ace试验箱内能将规定的条件维持在规定容差范围内的部分。3 7温度梯度 te m 脚r a t ure g r a d i e nt稳定后，在任意时间间隔内，工作空间内 任意两点的温度平均值之差的最大值。G B/T1 0 5 8 8 一2 0 0 63 8 温度变化速率 t e m p e r a t u rer a t e o f c h ang e 在工作空间中心测得的两个给定温度之间的转变率，以/min为单位。3.9 1作空间的温度偏差 t e m p e r a t u rev a r i a t i o n i n s p ace 稳定后，在任意时间间隔内，工作空间中 心温度的 平均值和工作空间内 其他点的 温度的平均值之差。3.1 0 极限温度 t e m p e r a t u r e e x t re m e s 稳定后，工作空间内所达到的最高和最低测得温度。3.1 1 饱和水气压 s a t u r a t i o n v a p o u r p ress u r e 在恒定温度下，当给定体积空气中的水分不能再增加时的水汽压3.1 2 水汽分压jj p a r t i a l v a p o u r p re ss u re 在恒定温度下，在给定的体积空气中，大气压力中的水汽压力部分。3 1 3 相对湿度(R ll)re l a t i v e h u m i d i ty 在恒定温度时，在给定的体积空气中，水汽分压力与饱和水汽压力的比率，用百分数表示。注:相对湿度是表示空气中水汽含量最常用的方法。3.1 4 湿度稳定h u m i d i t y s t a b i l i z a t i o n 工作空间中所有各点的湿度均达到湿度设定值并维持在给定容差范围内。3.1 5 实际 湿度 ac h i e v e d h u m i d i t y 稳定后，试验箱工作空间内任意点的湿度4 使用条件4.1 环境条件温度:15一3 5;相对湿度:不大于85%;大气压:s ok P a 1 0 6 k P a;周围无强烈振动;无阳光直接照射或其他热源直接辐射;周围无强烈气流。当周围空气需强制流动时，气流不应直接吹到箱体上;a)创c)山e)D9)周围无强电磁场影响;h)周围无高浓度粉尘及腐蚀性物质4.2 供电条件电压:2 2 O V士2 2V或3 8 O V士3 8 V;频率:s oH z 士0.S H z oa)b)4.3 供水条件 a)冷却水 宜使用满足下列条件的自来水或循环水 水温:不高于30;G B/T1 0 5 8 8 一2 0 0 6 水压:0.IMP a 一O3MP a;水质:满足工业用水标准。b)加湿用水 当用水与空气直接接触的方法加湿空气时，水的电阻率不应低于5 00 n m。4.4 试验负载条件 试验箱的负载应同时满足下列条件:a)负载的总质量在每立方米工作室容积内放置不超过80 k g;b)负载的总体积不大于工作室容积的1/5;c)在垂直于主导风向的任意截面上，负载面积之和应不大于该处工作室截面积的1/3，负载置放 时不可阻塞气流的流动。5 技术要求5.1 产品性能5.1.1 试验温度和容许偏差为 29士1。5.1.2 温度梯度应不大于 1。5.1.3 温度波动度应不大于 1。5.1.4 试验箱内的相对湿度不低于90%。5.1.5 试验箱内的风速应不大于 l m/s。5.2 产品结构及外观要求5.2.1 工作室内壁应使用耐腐蚀的材料制造，表面应易于清洁。5.2.2 凝结水不允许滴落在工作空间内。且应连续排除，未经处理不得作为加湿用水5.2.3 加热元件的辐射热不应直接作用在试验样品上。5.2.4 工作室应设有观察窗和照明装置。5.2.5 箱门、通风管道和制冷系统应密封可靠，不应漏气、漏水、漏油。5.2.6 应设有放置或悬挂样品的样品架。5.2.7 外观涂镀层应平整光滑、色泽均匀，不得有露底、起泡、起层或擦伤痕迹。5.3 安全和环境保护要求5.3.1 接线端子对箱体金属外壳之间的绝缘电阻值应满足:冷态 ZMn以上，热态 IMn以上(用50o V，准确度为1.0 级兆欧表测量);并能承受50 H z 交流电 压 1 5 00 V、施压时间5 5 的耐电压试验。5.3.2 保护 接地端子应与 试验箱 外壳有良 好的 电 气联接 并能 方便牢固 地接线，应 符合G I 3 T1 4 O 48，1 一2 O 00的7.1.9 的规定。5.3.3 应有超温、过电流等保护及报警装置。5.3.4 整机噪声应不高于 75 d B(A)。6 试验方法6.1 主要测试仪器与装置6 门.1 风速仪 风速仪的感应量应不低于0.05 m/5。6.1.2 温度计 采用由铂电阻、热电 偶或其他类似温度传感器组成并满足下列要求的测温系统:传感器时间常数:205 4 o 5;测温系统的扩展不确定度(k=2):不大于0.4。6.1.3 湿度计 可采用干湿球温度计或由其他传感器组成的测湿系统。G B/T1 0 5 8 8 一2 0 0 6 测湿系统的扩展不确定度(k=2)应不大于被测湿度容差的1/3。6.2 测试条件6.2.1 测试条件应满足 4.1、4.2 和 4.3的要求。6.2.2 测试在空载条件下进行。6.3 温度、湿度测试方法63.1 测试点的位置及数t6.3.1.1 在试验箱工作室内定出上、中、下三个水平测试面，简称上、中、下层。上层与工作室顶面白离为工作室高度的1/1。，中层通过工作室几何中心，下层在最低层样品架以上 10 m m处。注:工作室具有斜顶或尖顶时，顶面为通过斜面与垂直壁面交线的假想水平面。6.31.2 测试点位于三个测试面上，中心点位于工作室几何中心，其余测试点到工作室壁的距离乡自 边长的1/l0(图1)。但对工作室容积不大于 l m 3 的试验箱，该距离不小于50 m m。6.3.1.3 测试点的数量与工作室容积大小的关系为:a)工作室容积不大于Z m，时，温度测试点为9 个，相对湿度测试点为3 个，布放位置如图1。b)工作室容积大于Zm“时，温度测试点为15个，相对湿度测试点为4 个，布放位置如图2。c)当工作室容积大于50 m“时，温湿度测试点的数量可以适当增加。上层藻是A，B，M，N-温度测试点;甲，丙，丁湿度测试点图 1了甲 。乙乙.H藻桑藻A，B，二，N，U 温度测试点;甲，乙，丙，丁湿度测试点。图 26.3.26.3.2.测试程序 使试验箱工作空间内的温度值达到29及相对湿度值达到93%。G B/T1 0 5 8 8 一2 0 0 66.3.2.2 在工作空间中心点的温湿
