GB 4715-2005 点型感烟火灾探测器.pdf

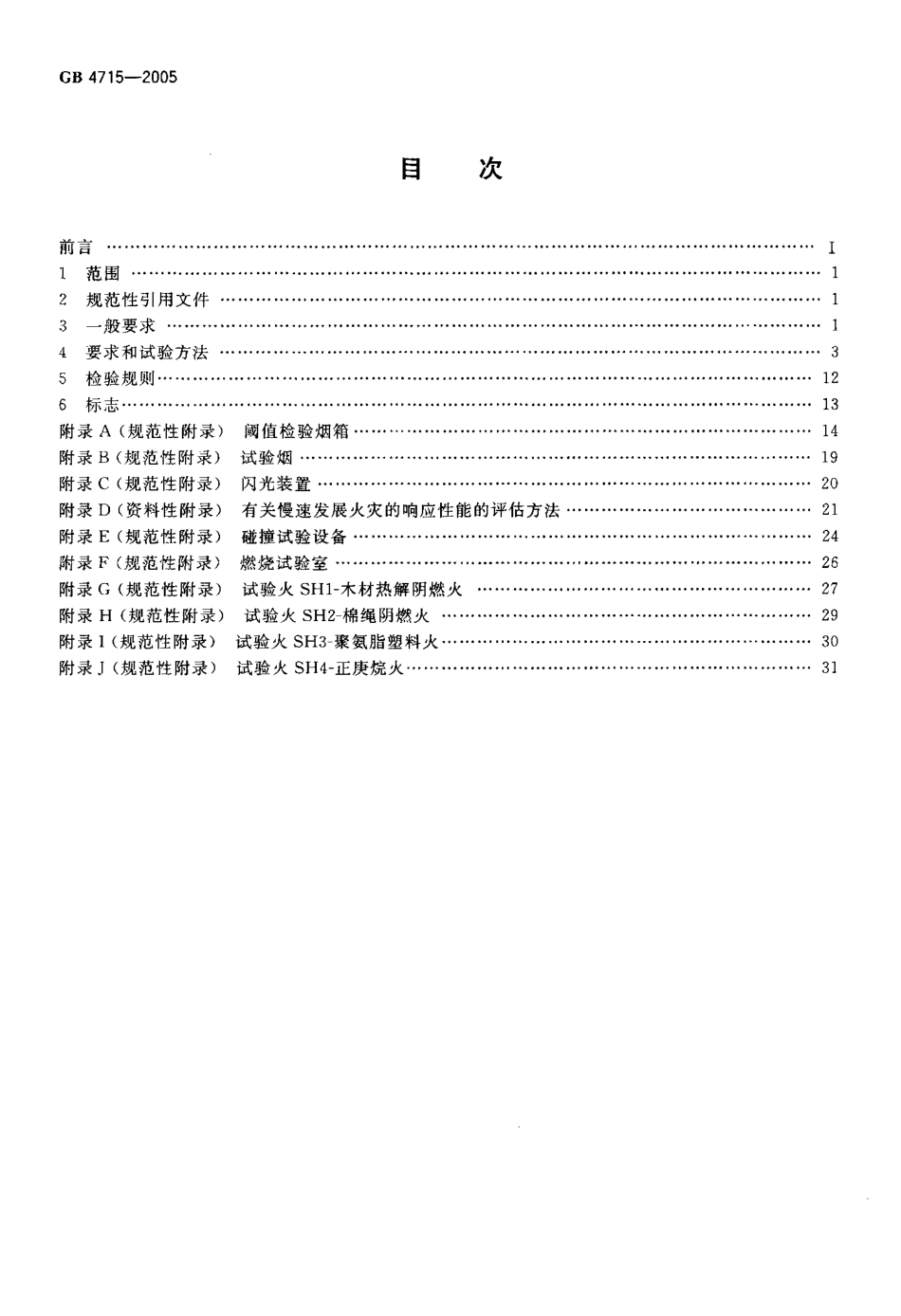

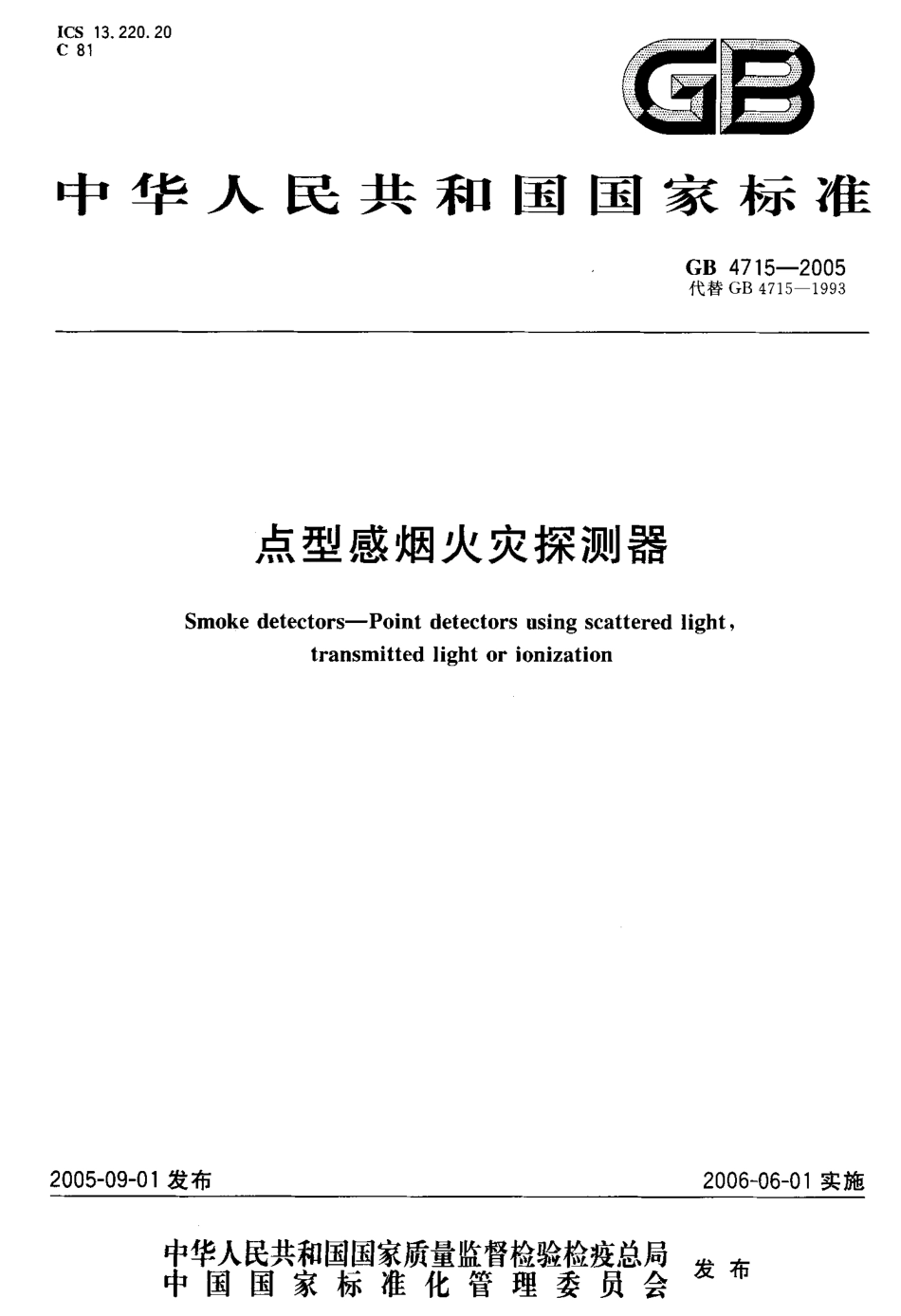

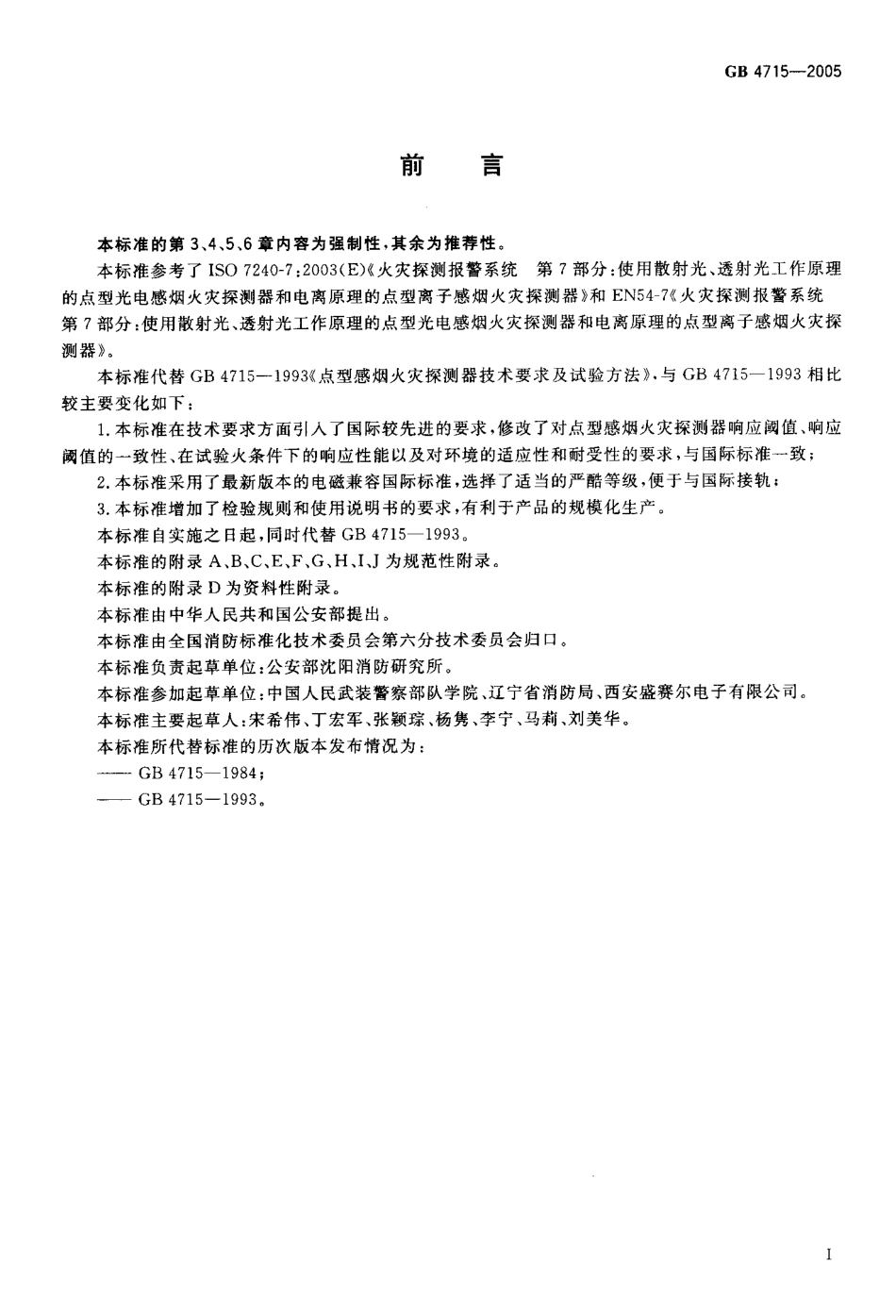

I C S 1 3.2 2 0.2 0C 8 1场旨中 华 人 民 共 和 国 国 家 标 准GB 4 7 1 5-2 0 0 5代替 GB 4 7 1 5-1 9 9 3点型感烟火灾探测器S m o k e d e t e c t o r s-P o i n t d e t e c t o r s u s i n g s c a t t e r e d l i g h t,t r a n s mi t t e d l i g h t o r i o n i z a t i o n2 0 0 5-0 9-0 1 发布2 0 0 6-0 6-0 1 实 施中 华人民 共和国 国家 质 量监督 检验 检疫总 局中 国 国 家 标 准 化 管 理 委 员 会发 布GB 4 71 5-2 0 0 5目次前言 ，.工1范围 ，12 规范性引用文件 .，.，13 一般要求 ，I4 要求和试验方法 ，.，二35 检验规则 ，1 26 标志 ，1 3附录A(规范 性附录)阂 值检验烟箱 ，一，.，.，1 4附录B(规范性附录)试验烟 ，.1 9附录C(规范性附录)闪 光装置 ，.2 0附录 D(资料性附录)有关慢速发展火灾的响应性能的评估方法 ，2 1附录 E(规范性附录)碰撞试验设备 ，.，.2 4附录F(规范性附录)燃烧试验室，二，.，.，.2 6附录 G(规范性附录)试验火 S H1 一 木材热解阴燃火 .2 7附录 H(规范性附录)试验火 S H2 一 棉绳阴燃火 ，2 9附录 I(规范性附录)试验火 S H3-聚氨脂塑料火，、3 0附录J(规范性附录)试验火 S H4 一 正庚烷火，3 1GB 4 7 1 5-2 0 0 5前言 本标准的第3,4,5,6章内容为强制性，其余为推荐性。本标准参考了I S O 7 2 4 0-7;2 0 0 3(E)火灾探测报警系统第 7部分:使用散射光、透射光工作原理的点型光电感烟火灾探测器和电离原理的点型离子感烟火灾探测器 和 E N 5 4-7 火灾探测报警系统第 7 部分:使用散射光、透射光工作原理的点型光电感烟火灾探测器和电离原理的点型离子感烟火灾探测器 。本标准代替 G B 4 7 1 5-1 9 9 3 点型感烟火灾探测器技术要求及试验方法，与 G B 4 7 1 5-1 9 9 3 相比较主要变化如下:1.本标准在技术要求方面引人了国际较先进的要求，修改了对点型感烟火灾探测器响应阂值、响应阔值的一致性、在试验火条件下的响应性能以及对环境的适应性和耐受性的要求，与国际标准一致;2.本标准采用了最新版本的电磁兼容国际标准，选择了适当的严酷等级，便于与国际接轨:3.本标准增加了检验规则和使用说明书的要求，有利于产品的规模化生产。本标准自 实施之日 起，同 时代替G B 4 7 1 5-1 9 9 3 0 本标准的附录A,B,C,E,F,G,H,I,J 为规范性附录 本标准的附录D为资料性附录。本标准由中华人民共和国公安部提出。本标准由全国消防标准化技术委员会第六分技术委员会归口。本标准负责起草单位:公安部沈阳消防研究所。本标准参加起草单位:中国人民武装替察部队学院、辽宁省消防局、西安盛赛尔电子有限公司。本标准主要起草人:宋希伟、丁宏军、张颖琼、杨隽、李宁、马莉、刘美华。本标准所代替标准的历次版本发布情况为:GB 4 7 1 5-1 9 8 4;G B 4 7 1 5-1 9 9 3G B 4 71 5-2 0 0 5点型感烟火灾探测器范 围 本标准规定了点型感烟火灾探测器的一般要求、要求和试验方法、检验规则和标志。本标准适用于一般工业与民用建筑中安装的使用散射光、透射光工作原理的点型光电感烟火灾探测器和电离原理的点型离子感烟火灾探测器。其他环境中安装的或使用其他工作原理的点型感烟火灾探测器，除特殊技术要求应由有关标准另行规定外，亦应执行本标准。2规范性 引用文件 下列文件中的条文通过本标准的引用而成为本标准的条文。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。G B 9 9 6 9.1 工业产品使用说明书总则 GB 1 2 9 7 8 消防电子产品检验规则 G B 1 6 8 3 8 消防电子产品环境试验方法及严酷等级 G B/T 1 7 6 2 6.2-1 9 9 8 电磁兼容试验和测量技术静电放电抗扰度试验(i d t I E C 6 1 0 0 0-4-2:1 9 9 5)GB/T 1 7 6 2 6.3-1 9 9 8电磁兼容试验和测量技术射频电磁场辐射抗扰度试验(id t I E C6 1 0 0 0-4-3:1 9 9 5)G B/T 1 7 6 2 6 _ 4-1 9 9 8 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验(i d t I E C6 1 0 0 0-4-4:1 9 9 5)G B/T 1 7 6 2 6.5-1 9 9 8 电磁兼容试验和测量技术浪涌(冲击)抗扰度试验(i d t I E C 6 1 0 0 0-4-5:1 9 9 5)G B/T 1 7 6 2 6.6-1 9 9 8 电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度(i d t I E C6 1 0 0 0-4-6:1 9 9 6)3一般要求3.1 总则 点型感烟火灾探测器(以下称探测器)若要符合本标准，应首先满足本章要求，然后按第 4章规定进行试验，并满足试验要求3.2 报.确认灯 每个探测器上应有红色报警确认灯。当被监视区域烟参数符合报警条件时，探测器报警确认灯应点亮，并保持至被复位。通过报警确认灯显示探测器其他工作状态时，被显示状态应与火灾报警状态有明显区别。可拆卸探测器的报警确认灯可安装在探头或其底座上。确认灯点亮时在其正前方 6m处，在光照度不超过 5 0 0 I x 的环境条件下，应清晰可见。3.3 辅助设备连接 探测器连接其他辅助设备(例如远程确认灯，控制继电器等)时，与辅助设备间连接线开路和短路不应影响探测器的正常工作3.4 可 拆卸探测器 可拆卸探测器在探头与底座分离时，应为监控装置发出故障信号提供识别手段。GB 4 7 1 5-2 0 0 53.5出厂 设置 除非使用特殊手段(如专用工具或密码)或破坏封条，否则探测器的出厂设置不应被改变。3.6 响应性能现场设置 探测器的响应性能如果可在探测器或在与其相连的控制和指示设备上进行现场设置，则应满足以下要求:a)当制造商声明所有设置均满足本标准的要求时，探测器在任意设置的条件下均应满足本标准 的要求，且只能通过专用工具、密码或探头与底座分离等手段实现现场设置。b)当制造商声明某一设置不满足本标准的要求时，该设置应只能通过专用工具、密码手段实现，且应在探测器上或有关文件中明确标明该项设置不能满足标准的要求3.7 防止外界物体侵入性能 探测器应能防止直径为(1.3 士0.0 5)mm的球形物体侵人探测室。3.8 慢速发展火灾 响应 性能3.8.1 探测器的漂移补偿功能不应使探测器对慢速发展火灾的响应性能产生明显影响。3.8.2 当无法用模拟烟气浓度缓慢增加的方法评估探测器对慢速发展火灾响应性能时，可以通过物理试验和模拟试验对电路和/或软件分析确定。3.8.3 探测器评估应满足以下要求:a)对于任意一种大于A/4 h(A为探测器不加补偿时的初始响应阑值)的升烟速率 R，探测器发 出 报警的时间 应小于(l.6 X A/R+1 0 0)s;b)探测器的漂移补偿设定在一定范围内时，在该范围内探测器的响应阑值与该只探测器不加补 偿时的初始响应阂值之比不应超过 1.6.注:有关评估方法的进一步说明见附录U3.9 使用说明书 探测器应有相应的中文说明书。说明书的内容应满足G B 9 9 6 9.1的要求。3.1 0 控 制软 件要求3.1 0.1总则 对于 依靠软件控制而符合本标准要求的探测器，应满足3.1 0.2,3.1 0,3 和3.1 0.4 的要求。3.1 0.2 软件文件3.1 0.2.1 制造商应提交软件设计资料，资料应有充分的内容证明软件设计符合标准要求并应至少包括以下内容:a)主程序 的功能描述(如流程 图或结构 图)，包括:1)各模块及其功能的主要描述;2)各模块相互作用的方式;3)程序的全部层次;4)软件与探测器硬件相互作用的方式:5)模块调用的方式，包括中断过程。b)存储器地址分配情况(如程序、特定数据和运行数据)。c)软件及其版本唯一识别标识。3.1 0.2.2 若检验需要，制造商应能提供至少包含以下内容的详细设计文件:a)系统总体配置概况，包括所有软件和硬件部分 b)程序中每个模块的描述，包括:1)模块名称;2)执行任 务的描 述;3)接口的描述，包括数据传输方式、有效数据的范围和验证。GB 4 7 1 5-2 0 0 5 c)全部源代码清单，包括全局变量和局部变量、常量和注释、充分的程序流程说明。d)设计和执行过程中使用的应用软件。3.1 0.3 软件设计 为确保探测器的可靠性，软件设计应满足下述要求:a)软件应为模块化结构;b)手动和自动产生数据接口的设计应禁止无效数据导致程序运行错误;。)软件设计应避免产生程序锁死。3.1 0.4 程序和数据的存贮3.1 0.4.1 满足本标准要求的程序和出厂设置等预置数据应存贮在不易丢失信息的存储器中。改变上述存储器内容应通过特殊工具或密码实现，并且不允许在探测器正常运行时进行3.1 0.4.2 现场设置的数据应被存贮在探测器无外部供电情况下信息至少能保存 1 4 d的存储器中，除非有措施在探测器电源恢复后 1 h内对该数据进行恢复。4要求和试 验方法4.1 总则4.1.1 试验的大气条件 除有关条文另有说明外，各项试验均在下述大气条件下进行:温度:1 5 0 C-3 5 0C;湿度:2 5%R H 一7 5%R H;大气压力:8 6 k P a -1 0 6 k P a.4.1.2 试验的正常监视状态 若试验方法要求探测器在正常监视状态下工作，应将试样与制造商提供的控制和指示设备连接;在有关条文中没有特殊要求时，应保证探测器的工作电压为额定工作电压，并在试验期间保持工作电压稳定。注:探测器的检测报告应注明试验期间探测器配接的控制和指示设备的型号、制造商等内容。4.1.3 探测器安装 探测器应按制造商规定的正常安装方式安装。如果说明书给出多种安装方式，试验中应采用对探测器工作最不利的安装方式。4.1.4 容差 除有关条文另有说明外，各项试验数据的容差均为士5%;环境条件参数偏差应符合 G B 1 6 8 3 8要求。4.1.5 响应闻值的测且4.1.5.1 探测器响应阑值的测量应在标准烟箱(以下简称烟箱)中进行，烟箱应符合附录 A的规定，并满足方位、电压波动、气流1 高温、环境光线等试验的要求。4.1.5.2 探测器按正常监视状态安装在烟箱中。在有关条文中没有特殊要求时，探测器的方位应为最不利方位，探测器周围的气流应为(0.2 士。.0 4)m/s，气流温度应为(2 3 士5)0C o4.1.5.3 试验烟应符合附录 B的规定。4.1.5.4 试验前，烟箱和探测器内部不应有试验烟存在。在有关条文中没有特殊要求时，探测器应在正常监视状态下稳定工作 1 5 mi n e4.1.5.5 试验烟应按下述升烟速率要求注人烟箱:光电探测器为0.0 1 5 d B m-m i n-蕊A M/A t 蕊0.d B m-mi n一 一离子探测器为。.0 5 mi n-GA 训O t(0.3 m i.一 .注:.v的计算公式和测量方法见附录 AGB 4 7 1 5-2 0 0 54.1.5.6 离子探测器的响应闹值为探测器发出火灾报警信号时烟浓度的 Y值，光电探测器的响应阑值为探测器发出火灾报警信号时烟浓度的 m值(d B m-).4.1.6 试验样品 试验前，制造商应提供下列试验样品:a)对于可拆卸式探测器，应提供 2 0只
