GB 10457-1989 聚乙烯自粘保鲜膜.pdf

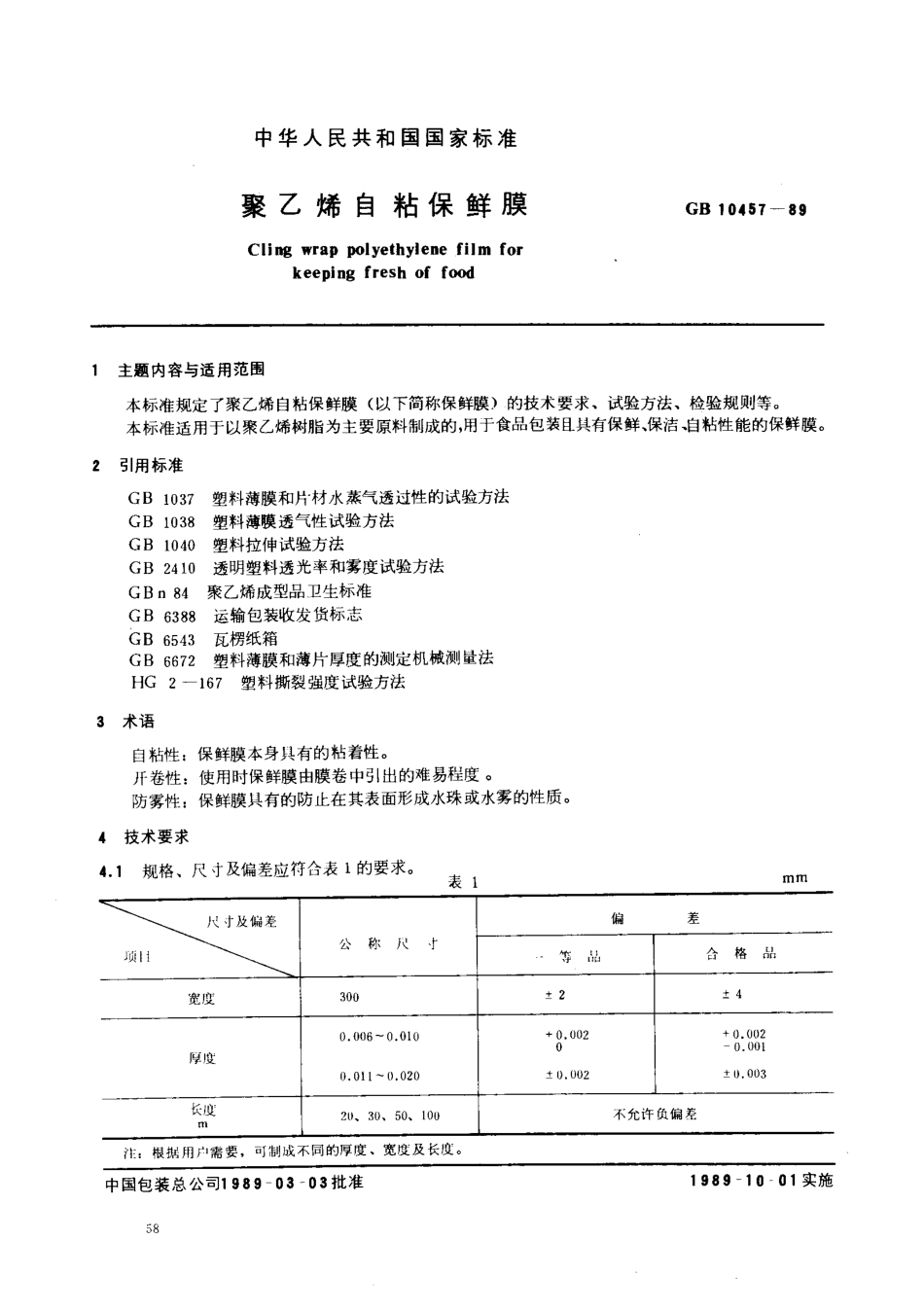

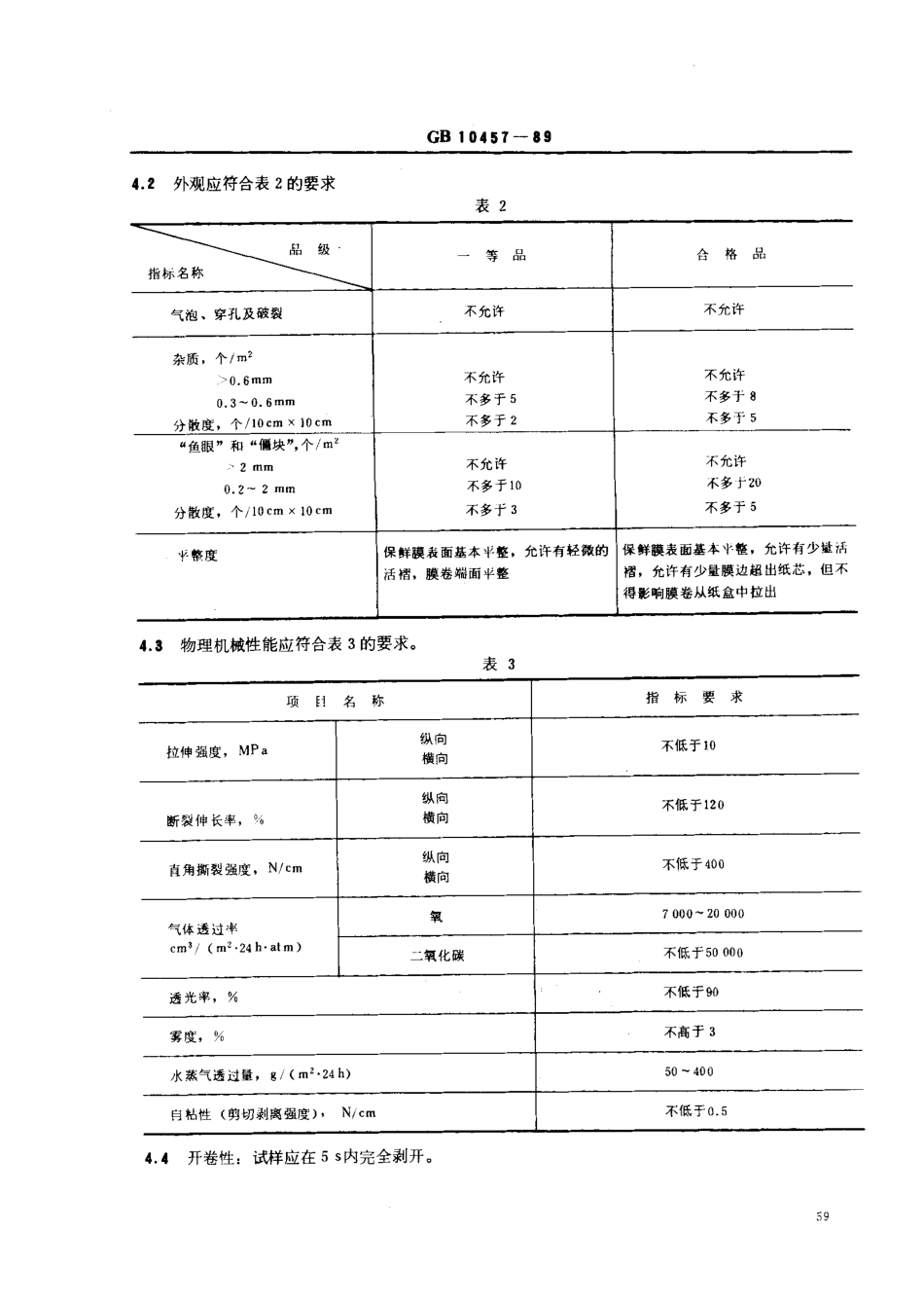

中华人民共和国国家标准聚 乙 烯 自 粘 保 鲜 膜C l i 呢 w r a p p o l y e t h y l e n e f i l m f o r k e e p i n g f r e s h o f f o o dGB 1 0 4 5 7 一 9主题内容与适用范围本标准规定了聚乙烯自粘保鲜膜(以下简称保鲜 膜)的技术要求、试验方法、检验规则等。本标准适用于以聚乙 烯树脂为主要原 料制成的，用 于食品包装 且 具 有 保鲜、保洁.n 粘 性能的保 鲜膜。引用标准G B 1 0 3 7 塑料薄膜和片材水蒸气透过 性的试验方法G B 1 0 3 8 塑料薄 膜透气性试验方法G B 1 0 4 0 塑料拉伸试验方法 G B 2 4 1 0 透明塑料透光率和雾度试验方法 G B n 8 4 聚乙烯成型品卫生标准G B 6 3 8 8 运输包装收发货标志G B 6 5 4 3 瓦楞纸箱 G B 6 6 7 2 塑料薄膜和薄片厚度的测定机械测量法 H G 2-1 6 7 塑料撕裂强度试验方法3 术语自粘 性:保鲜膜本身具有的粘着 性。开卷性:使用时保鲜膜由 膜卷中引出的难易 程度。防雾性:保鲜膜具有的防止在其表面形成水珠或水雾的性质。4.1技术要求 规格、尺寸 及 偏差应符合表 1 的要求。表 1介 1i tJx 1tie公称尺、犷偏差等品合格品宽度3 0 0士 z士 4厚!变0.0 0 6 一0.0 1 00.0 1 l-0.0 2 0,0.0 0 2 0土0.0 0 2千0.0 0 2一0.0 0 1士0.0 0 3Ixm2 0,3 0,6 0,1 0 0不允许负偏差注:根据用户需要，可制成不同的厚度、宽度及长度。中国包装总公司1 9 8 9-0 3-0 3 批准1 9 8 9 一 1 0-0 1 实施C B 1 0 4 5 7 一 894.2 外观应符合表2 的要求表 2品级等品合格品穿孑 L 及破裂不允许不允许个/-2_ 0.6.m0.3-0.6-个/I O c m x JO c m”和“僵块”，个/m 2不允许不多于 5不多于 2不允许不多于 8不多于 50.2 一 2 mm 个/1 0 c m x 1 0 c m不允许不多于1 0不多于 3不允许不多i-2 0不多于 5.1,4 1 s 度保鲜膜表面基本平整，允许有轻微的活褶，膜卷端面平整保鲜膜表面基本平整，允许有少量活褶，允许有少量膜边超出纸芯，但不得影响膜卷从纸盒中拉出4.8 物理机械性能应符合表3 的要求。表 3项目名称指标要求拉伸强度，M P a纵 向横问不低于1 0断裂伸长 率，%纵向横向不低于1 2 0直角撕裂强度，N/c m纵向横向不低于4 0 0气体透过率c m 2/(-2.2 4 卜a t m)氧7 0 0 0-2 0 0 0 0二氧化碳不低于5 0 0 0 0透光率，%不低于9 0雾度，%不高于 3水蒸气透过量，9/(.-2 4 h)5 0-4 0 0自枯性(剪切剥离强度)，N i c m不低于0.54.4 开卷性:试样应在5 s 内完全剥开。G B 1 0 4 5 7 一 S4.5 防雾性:在试验条件下，保鲜膜表面应无 水珠附着，或仅局部有小水珠附着。不得有水滴大面积附着在保鲜膜表面。4.6 卫生指标:保鲜膜的卫生指标应符合G B n 8 4 的规定。与 试验方法5.1 取样方法 从卷膜外端至少除去2 m 后，再分别裁 取5 m 和2 m的 样品各一 块，5 m 的样 品供 物理机械性能、卫生指标等检验用，2 m的样品供外观检脸用。5.2 试验环境及试样的预处理 环境温度:2 3 1 2 相对湿度:5 0%士5%预处理时间:不少于4 h5.3 厚度的测定 按G B 6 6 7 2 的规定进行。5.4 宽度和长 度的测定 将保鲜膜展开铺于平整、清洁的桌面上，分别用钢卷尺、皮卷尺或钢板尺直接测量。宽度等 距测量1 0 次，取其 最大值和最小值，精确至1。，长 度等 距测 量3 次，取其最 小值，精 确至1。5.5 外观检验5.5.1 外观指标的气泡、穿孔、破裂及平整度在自然光 线下目测。5.5.2 杂 质和“鱼 眼”、“僵块”的大小用I 暗 刻 度放大镜进行检查，以 最大长度计算，分散 度用I O c mx I O c m 的框板检查。5.6 物理机械 性能的测定5.6.1 拉 伸强 度和 断裂伸长 率的测 定 按GB 1 0 4 0 中薄膜项目 的规定进行。拉伸速度为2 5 0 _+5 0 m m j m i n,5.6.2 直 角撕 裂强 度的测 定 按H G 2 一1 6 7 的规 定，采用 捆扎试 验 组进行试 验。5.6.8 气体透过率的测定 按G B 1 0 3 8 的规定进行。5.6.4 水燕汽透过量崖 和(定 按G B 1 0 3 7 的规定进行。5.6.5 透光率和雾度M 定 按G B 2 4 1 0 的规定进行。5.6.自 枯 性(剪切剥 离强度)的测定5.6.6.1 试样的制备 裁取5 0 m m 长、2 5 m m 宽的试 样十 片，二 片为一 组，使试 样的粘着 面在长 度方向相对，首尾搭接，搭 接部位长度为1 5 m m,宽度为2 5 m m，将试样铺放在光滑的平面上，用橡胶滚辘(4 0 m m,L=I o o m m,W二 3 0 0 g)在试 样搭接部 位往复 滚压3 次，使搭 接处二 层保鲜 膜间不 残留 空气。将制好的试，样在试脸环境条件下放置2 0 m i n,然后进行测试。5.6.6.2 试验方法 在拉力机上 将每 组试 样拉伸，测得两片试样分离所需的力，结果取五 组试样的算术平均值。试验设 备应符合G B 1 0 4 0 的规定，拉伸速度为2 5 0 士 5 0 m m/m i n,计算公式:GB 1 0 4 5 7 一 二剪切剥离强 度 尸ax6(N/c m z)式中:尸 试样分 离所需的力，N，6 一 一 搭接宽度，c m,a-搭接长度，c m,5.7 开卷性的测定5.7.1 试样的制备 裁取5 0 m m 宽、1 5 0 m m 长的试样六片，以两 片为一组，粘着面相对贴合，贴合长 度为1 0 0 m m。加工及处理方法同 本标准的5.6.6.1.5.7.之 试验方法 如下图所示，将试样的一端固定，另尸端靠保鲜膜的自 枯性或用胶带纸固定上4 9 重的重物，缓慢放下重物，让其自然剥离。三组试样均应符合本标准4.4 的要求。与 二 防雾性的 测定 在三 个1 0 0 0 m L 的 烧杯中 各加 人2 0 0 m L,2 3 士2 的水，用三 块面 积相同 的 保鲜 膜，粘着面向下，分别将杯口 盖严并使膜面平整，放人约3 的 低温箱中保持恒温。1 0 m i n 后观察保鲜膜表面水珠的附着状态。三 块样品均应符合本标准4.5 的要求。5.8 卫生指标的测定 按GB n 8 4 的规定进行。5 检验规则二1 检验分类.出 厂检验6.1.1.1 保鲜 膜的规格、尺寸及外观应逐批进行抽样检验。二1.1.2 保鲜 膜的拉伸强度、断裂伸长率、直角撕裂强 度、开卷性、防雾性和自 枯性每 批至少从一卷GB 1 0 45 7一 二中取样检验。6.1.2 型式检验6.1.2.1 按标准中 规定的技术要求全项进行抽样检验，至少每半年进行一次。6.1.2.2 当配方、生产工艺或原材料改变有可能影响产品性能时，应随时进行型式检验。6.2 抽样、组批和判定规则6.2.16.2.26.2.36.2.46.2.4.1每1 0 0 0 0 卷产品为一 批，库存量不足1 0 0 0 0 卷者，亦按一批对待。每批产品中任取1 0 卷做规格、外观检验。每批产品中任取一卷做物理机械性能、判定规则:开卷性、防雾性及卫生指标的检验。规格和外观，其中任何一项达不到标准要求者，则该卷产品不合格。而1 0 卷产品的合格率达9 0%以上，则该批产品合格。格，否则为不合格。否则，应取双倍数量样品复检，若合格率达 到9 0 以 上，则该批产品合6.2.4.2 物理机械 性能、开卷性、防雾性，其中任何一项不合格时，合格的项目 进行复检，复检结果符合标准要求时，则该批产品合格，二2.4.3 卫生指标，其中任何一项不合格时，则该批产品不合格。7 标志、包装、运输和贮存应从原 批中取双倍数量样品对不否则为不合格。7.1 标志 内包装盒、袋上均应 标明产品名称、G B 6 3 8 8 的规定。7.2 包装7.2.1 内包装数量、规格、制造厂名及有效使用期，外包装标志符合简装聚乙烯塑料袋。精装带小齿条纸盒。特精装带齿条塑料盒。了.2.2 外包装 产品均应使用符合G B7.3 运输6 5 4 3 要求的瓦楞纸箱作外包装。产品在运输过 程中应注意防潮了.4 贮存、防晒，在装卸过程中要轻起、轻放，勿重压。产品应贮存在清洁、阴凉、干燥的库房内，热源不少于 1 m,不能与有腐蚀性的化学物品和其他有害物质接触。距附加说明:本标准由中国包装总公司科教部归口。本标准由山东省产品质量监督检验所负责起草。本标准起草参加单位上海塑料制品研究所、广东省佛山市皮革塑料研究所。本标准主要起草人张承志、焦毅、宋亚光。
