GB 10395.6-2006 农林拖拉机和机械 安全技术要求 第6部分:植物保护机械 10395.6 2006 农林 拖拉机 机械 安全技术 要求 部分 植物保护

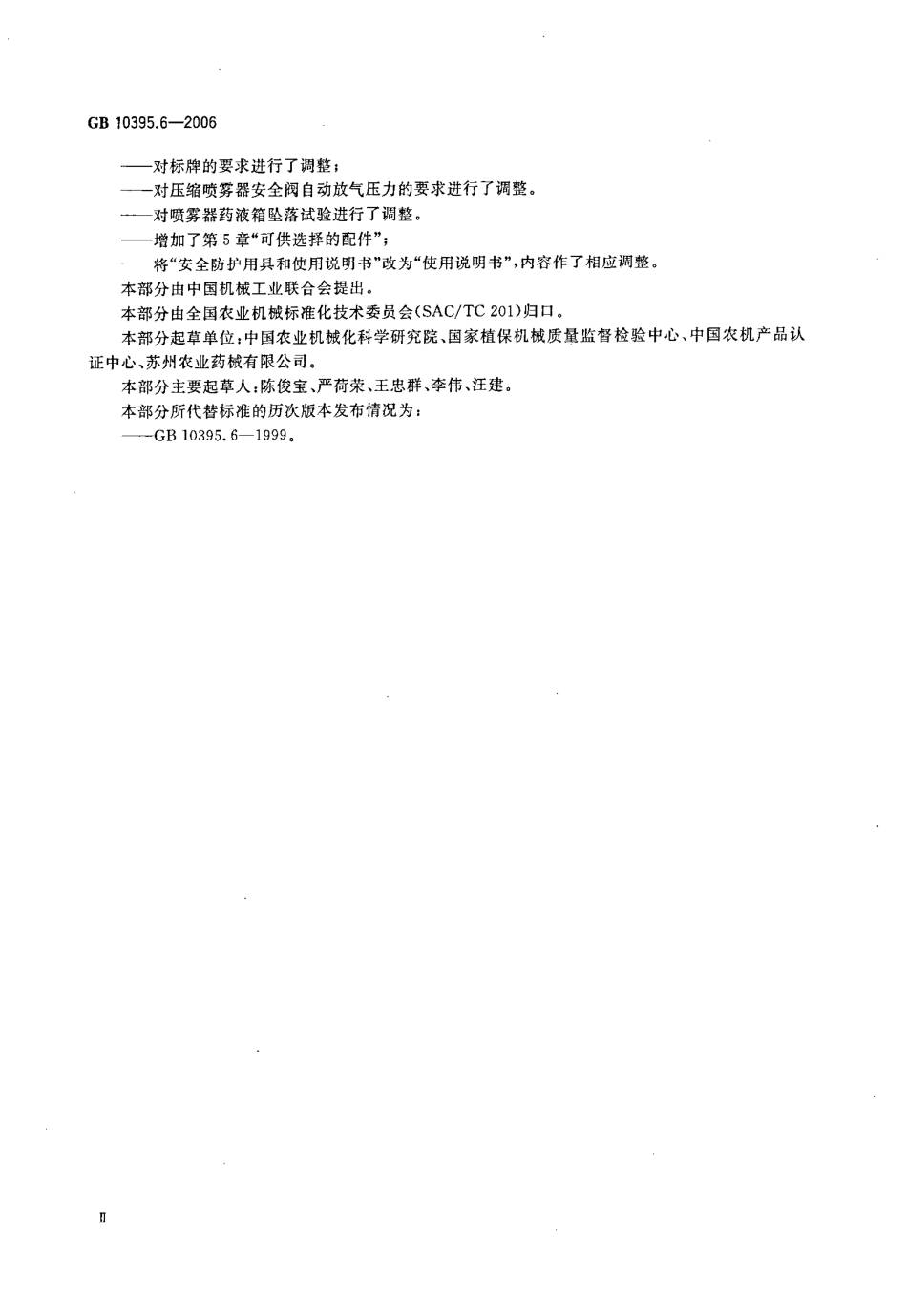

GB10395.6-2006对标牌的要求进行了调整;对压缩喷雾器安全阀自动放气压力的要求进行了调整。对喷雾器药液箱坠落试验进行了调整。增加了第5章“可供选择的配件”;将“安全防护用具和使用说明书”改为“使用说明书”,内容作了相应调整。本部分由中国机械工业联合会提出。本部分由全国农业机械标准化技术委员会(SAC/TC201)归口。本部分起草单位:中国农业机械化科学研究院、国家植保机械质量监督检验中心、中国农机产品认证中心、苏州农业药械有限公司。本部分主要起草人:陈俊宝、严荷荣、王忠群、李伟、汪建。本部分所代替标准的历次版本发布情况为:GB10395.6-1999。GB10395.6-2006c)生产日期和/或制造编号;d)主要技术参数。4.1.2拖拉机配套喷雾机应在靠近机具动力输人连接装置(P.I.C)处标出机具的额定转速(r/min)。4.2药液箱4.2.1必须确保药液箱盖不出现意外松动或开启现象。药液箱中排出的液流应始终在操作者控制之下。操作者给药液箱加液时,应能直接看到液位指示值或液位刻度位置。4.2.2药液箱的额定容量和加液孔直径应符合GB/T18678。4.2.3加液口应设置过滤网。压缩喷雾器因结构限制无法设置滤网时,至少应保证具有二级过滤。4.2.4承受压力的药液箱应设置发生故障时,使压力降至安全压力值的装置。4.2.5药液箱应能在不使用工具和不污染操作者的情况下方便、安全地排空。4.2.6药液箱额定容量大于800L的喷雾机应配置添加化学药液(如农药)的装置,以使化学药液不需要通过人工经药液箱加液口加注。4.2.7背负式喷雾喷粉机药箱总成的气密性应达到以下要求:在0.01MPa的气压下保持1min,药箱总成应无渗漏。4.2.8喷雾器药液箱经连续3次坠落试验后不应渗漏和破裂。坠落试验时清水的温度应保持在205范围内。木板规格为边长0.9m的正方形,厚0.05m,平坦质硬。a)背负式喷雾器:拆除喷射部件、空气室及药液箱上、下夹环等零件,堵死出水口。药液箱内注入额定容量的清水,箱底水平向下,按1m士0.05m高度自由坠落于木板上。b)压缩喷雾器:拆除喷射部件、背带等零件,在出水口处加装三通管用以向药液箱内充气及测量压力。药液箱内注人额定容量的清水,并充气至工作压力上限,箱底水平向下,按0.6m士0.05m高度自由坠落于木板上。注意:试验时应采取相应安全措施。4.3压力指示计配带液泵的机动喷雾机应装备刻度清晰的压力指示计以显示相应的工作压力。压力指示计安装位置应当在发生药液泄漏时,对操作者的危害最小。4.4最高工作压力的控制4.4.1配带液泵的机动喷雾机应设置限定工作压力的安全装置。安全装置不允许被旁通,其校正应当准确、可靠,未经许可不应进行更改。从安全装置泄出的药液应当能安全排放。喷雾机最高工作压力低于10MPa时,安全装置的限定压力应不超过最高工作压力的1.2倍。喷雾机最高工作压力等于或高于10MPa时,安全装置的限定压力应不超过最高工作压力的1.1倍。承压管路系统,包括仪表、压力计管路和所有承压软管,应能承受不小于规定最高工作压力1.5倍(手动喷雾器为2.5倍)的压力而无泄漏。4.4.2动力喷雾机及其液泵的调压阀应具有安全阀的功能(否则应另设安全阀),在额定转速及工作压力下,关闭截止阀或喷射部件,压力不应超过最高工作压力的1.2倍。4.4.3压缩喷雾器必须安装安全阀,且应灵敏可靠,其自动放气压力应符合下列要求:最高工作压力放气压力1.2倍最高工作压力。4.4.4空气室(包括压缩喷雾器的药箱)必须具有良好的耐压性能,在规定的试验压力下保持1min,不允许出现破裂、渗漏等现象。具有限压安全装置或空气室内置的喷雾机(器),空气室的试验压力为最高工作压力的2倍。2
