GB 23757-2009 消防电子产品防护要求.pdf

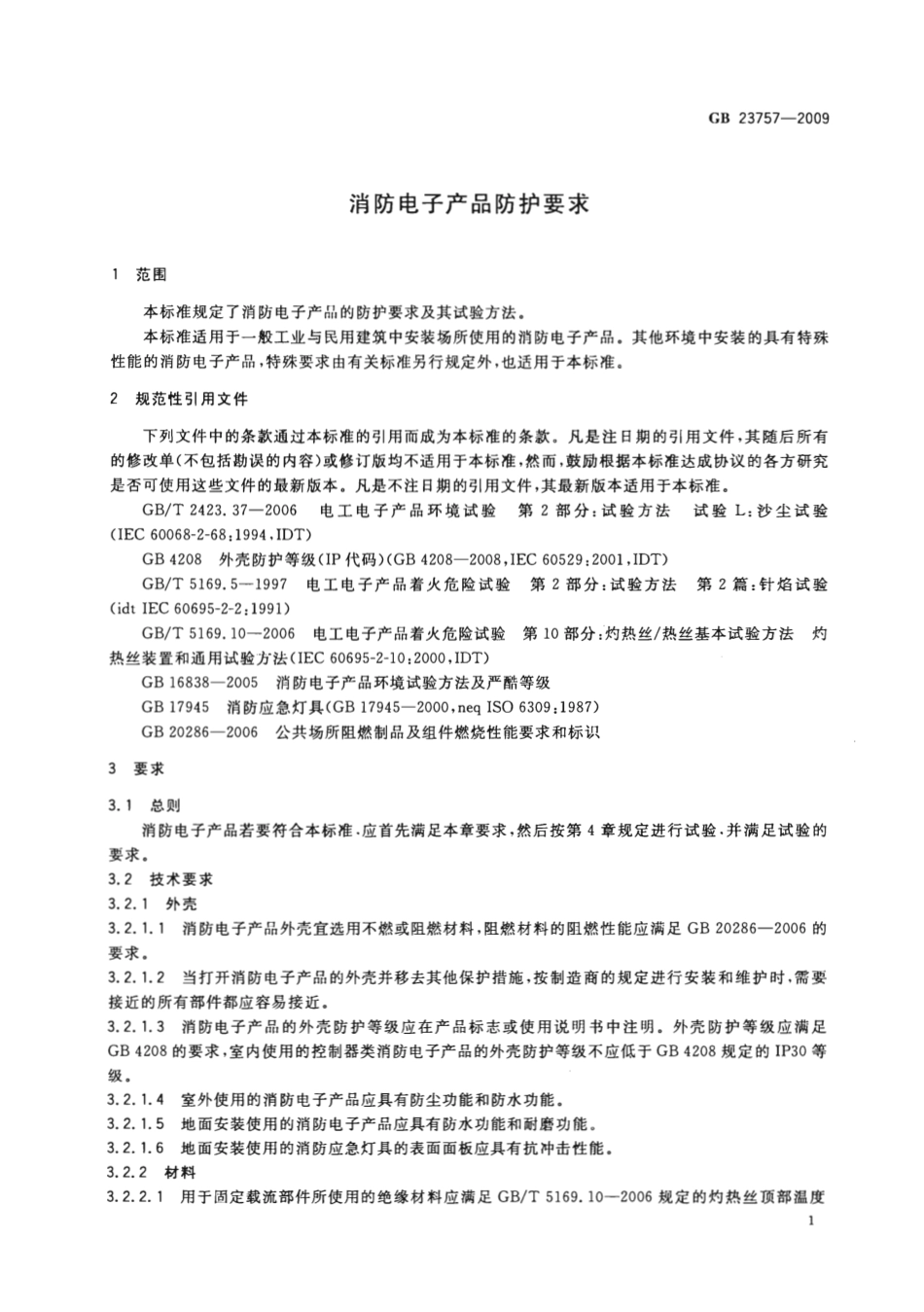

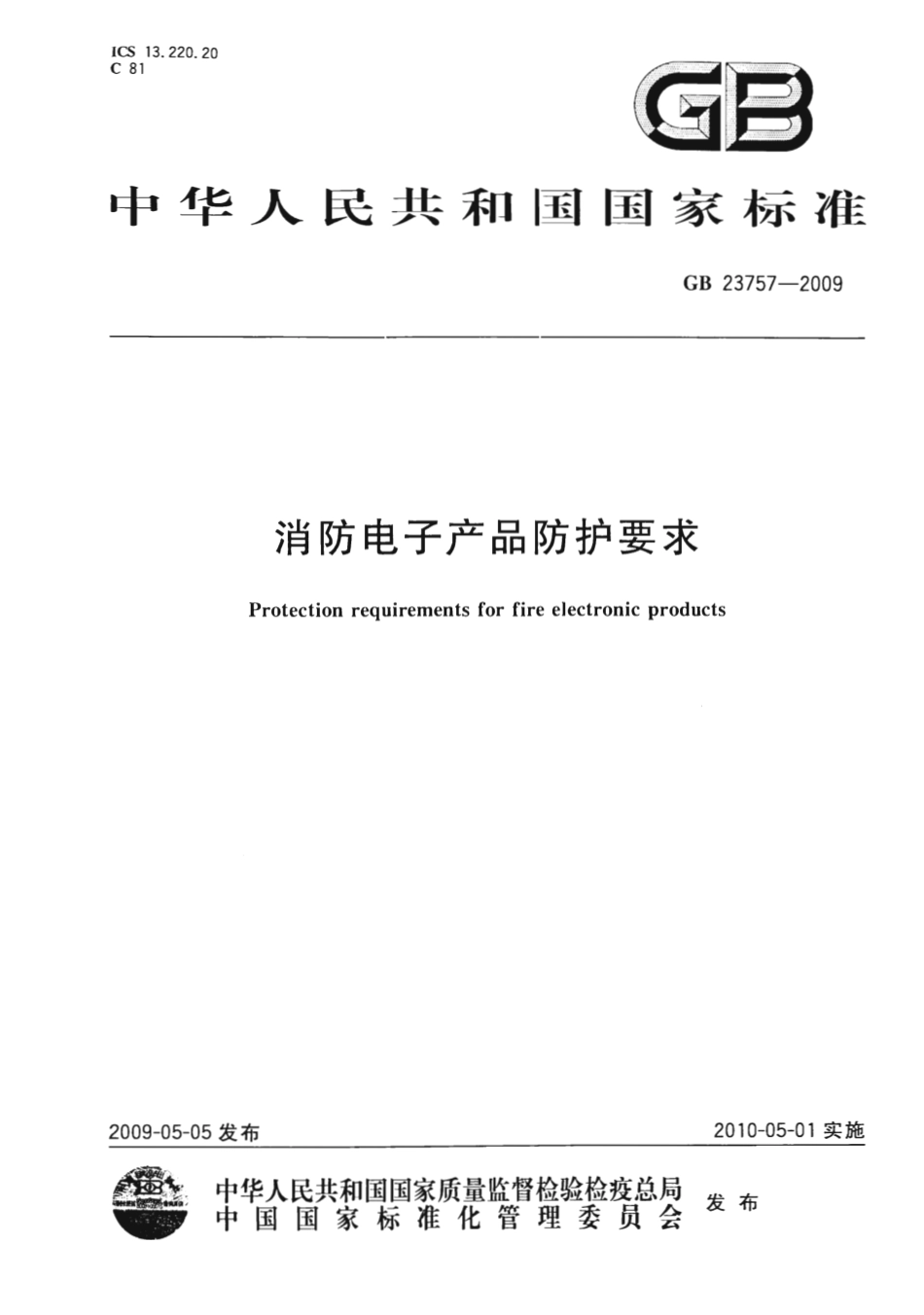

1CS13.220.20C81B中华人民共和国国家标准GB23757-2009消防电子产品防护要求Protection requirements for fire electronic products2009-05-05发布2010-05-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB23757-2009消防电子产品防护要求1范围本标准规定了消防电子产品的防护要求及其试验方法。本标准适用于一般工业与民用建筑中安装场所使用的消防电子产品。其他环境中安装的具有特殊性能的消防电子产品，特殊要求由有关标准另行规定外，也适用于本标准。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2423.37一2006电工电子产品环境试验第2部分：试验方法试验L:沙尘试验(IEC60068-2-68:1994,IDT)GB4208外壳防护等级(IP代码)(GB4208一2008，IEC60529:2001,IDT)GB/T5169.5一1997电工电子产品着火危险试验第2部分：试验方法第2篇：针焰试验(idt IEC60695-2-2:1991)GB/T5169.10一2006电工电子产品着火危险试验第10部分：灼热丝/热丝基本试验方法灼热丝装置和通用试验方法(1EC60695-2-10:2000,DT)GB16838一2005消防电子产品环境试验方法及严酷等级GB17945消防应急灯具(GB17945-2000,neq IS06309:1987)GB20286一2006公共场所阻燃制品及组件燃烧性能要求和标识3要求3.1总则消防电子产品若要符合本标准，应首先满足本章要求，然后按第4章规定进行试验，并满足试验的要求。3.2技术要求3.2.1外壳3.2.1.1消防电子产品外壳宜选用不燃或阻燃材料，阻燃材料的阻燃性能应满足GB20286一2006的要求。3.2.1.2当打开消防电子产品的外壳并移去其他保护措施，按制造商的规定进行安装和维护时，需要接近的所有部件都应容易接近。3.2.1.3消防电子产品的外壳防护等级应在产品标志或使用说明书中注明。外壳防护等级应满足GB4208的要求，室内使用的控制器类消防电子产品的外壳防护等级不应低于GB4208规定的IP30等级。3.2.1.4室外使用的消防电子产品应具有防尘功能和防水功能3.2.1.5地面安装使用的消防电子产品应具有防水功能和耐磨功能。3.2.1.6地面安装使用的消防应急灯具的表面面板应具有抗冲击性能。3.2.2材料3.2.2.1用于固定载流部件所使用的绝缘材料应满足GB/T5169.10一2006规定的灼热丝顶部温度1GB23757-2009为850的灼热丝可燃性试验要求，其他绝缘材料应满足GB/T5169.10一2006规定的灼热丝顶部温度为650的灼热丝可燃性试验要求。3.2.2.2接线端子排、表面尺寸不超过14mm14mm的绝缘材料部件应满足4.7规定的针焰试验要求。3.2.2.3主电路配线应采用工作温度参数大于105的阻燃导线（或电缆）：连接线槽的阻燃性能应满足GB20286-一2006中规定的家电外壳、电器附件及管道阻燃2级的要求。3.2.3接线端子3.2.3.1接线端子的结构应保证良好的电接触和弧期的载流能力，其所有的接触部件和载流部件应由导电的金属制成，并应有足够的机械强度。3.2.3.2接线端子的标志应清晰耐久，相应用途应在有关文件中说明3.2.4保护性接地3.2.4.1如消防电子产品外强的季体部件构成危险时，应电气连接到保护住接地端子上。3.2.4.2保护性接地端手在容易接近便于接线之处，并进行防衡处理，】3.2.4.3保护性接地端的拆志应清晰，开来用颜色标志或适用的图形行号进龚识别。4试验4.1总则4.1.】试验的大策条件除有关条文月期外，各项谦验均应在下述夫汽条件进行温度：1525，湿度：2575%RH大气压kPa106kpa。4.1.2容差除有关条文有说朝外，各项武验数据的容差均为5%4.1.3试验样品除另有规定外，品（以简称试样）应是滑洁的制品，且所有部件应按造商规定的方式安装。4.1.4试验前检查4.1.4.1试样在试验前外观检查，并符合下述要求：a)表面无腐蚀、涂层税路和起泡现象，无明显划伤、裂痕、毛刺等机械频伤；b)紧固部位无松动；c)标志清晰、耐久。4.1.4.2试样符合要求后方可进行试险。4.2外壳防护等级试验按GB4208进行试验，并满足相应要求。4.3沙尘试验4.3.1目的检验消防电子产品的外壳密封性能。4.3.2试验设备试验设备应满足GB/T2423.37一2006中4.3.3.3的要求。4.3.3试验步骤4.3.3.1试验用尘为能够通过筛孔为754m、金属丝直径为504m的平面网状筛的于燥滑石粉。试验用尘的数量至少为2kg/(试验箱体积)。试验箱内气流速度应保证试验用尘在试验箱内均匀。
