GB 26851-2011 火灾声和或光警报器.pdf

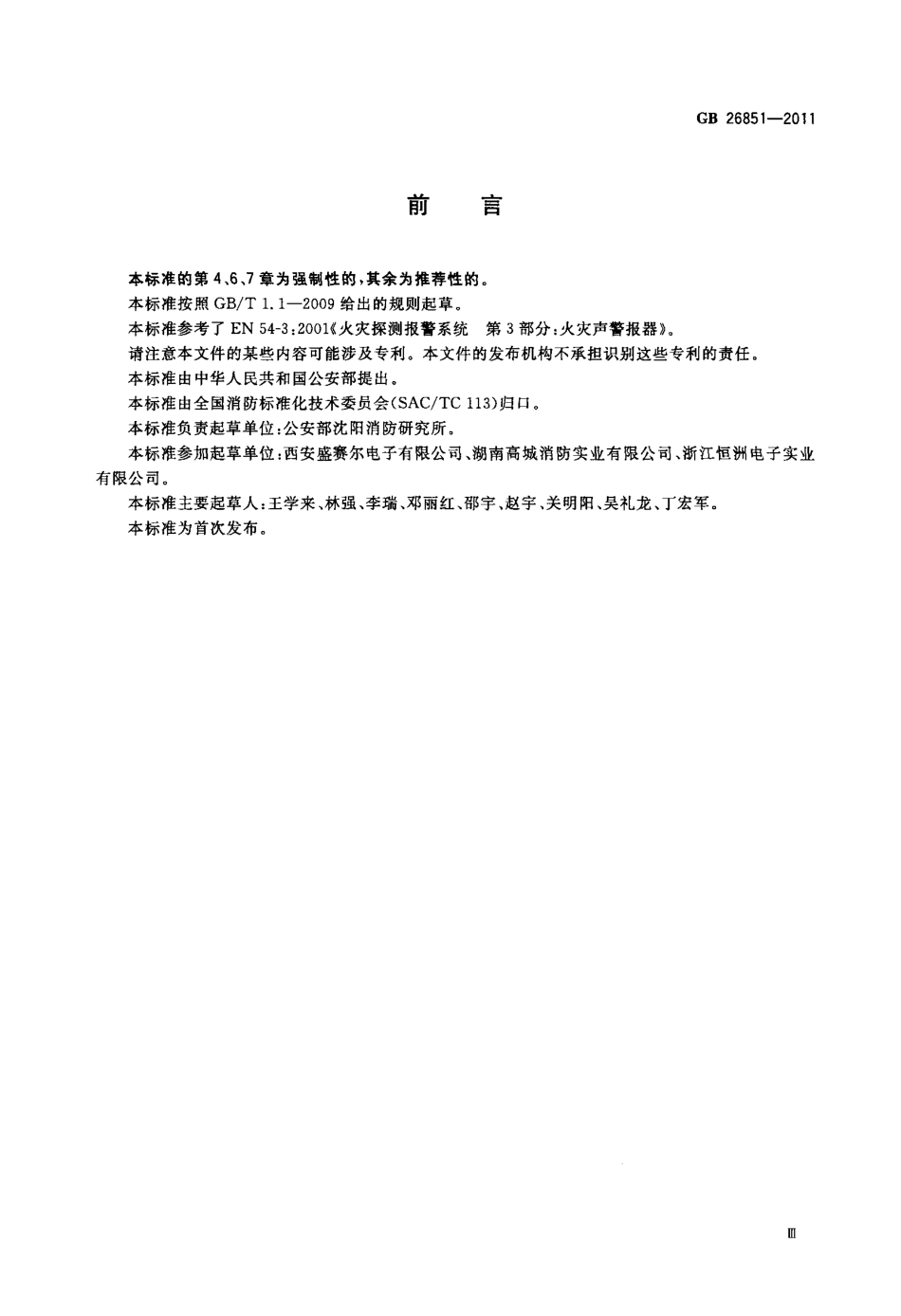

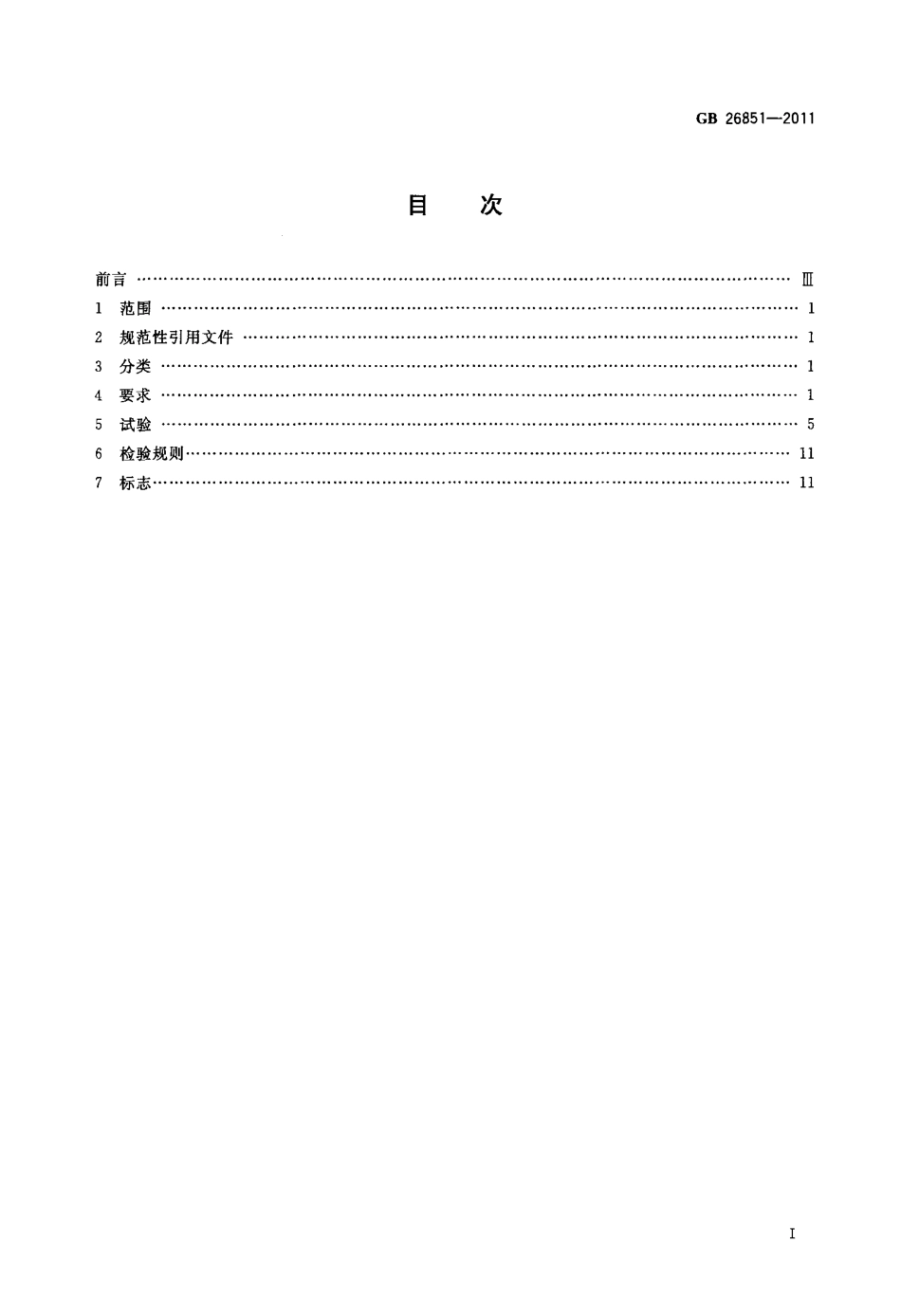

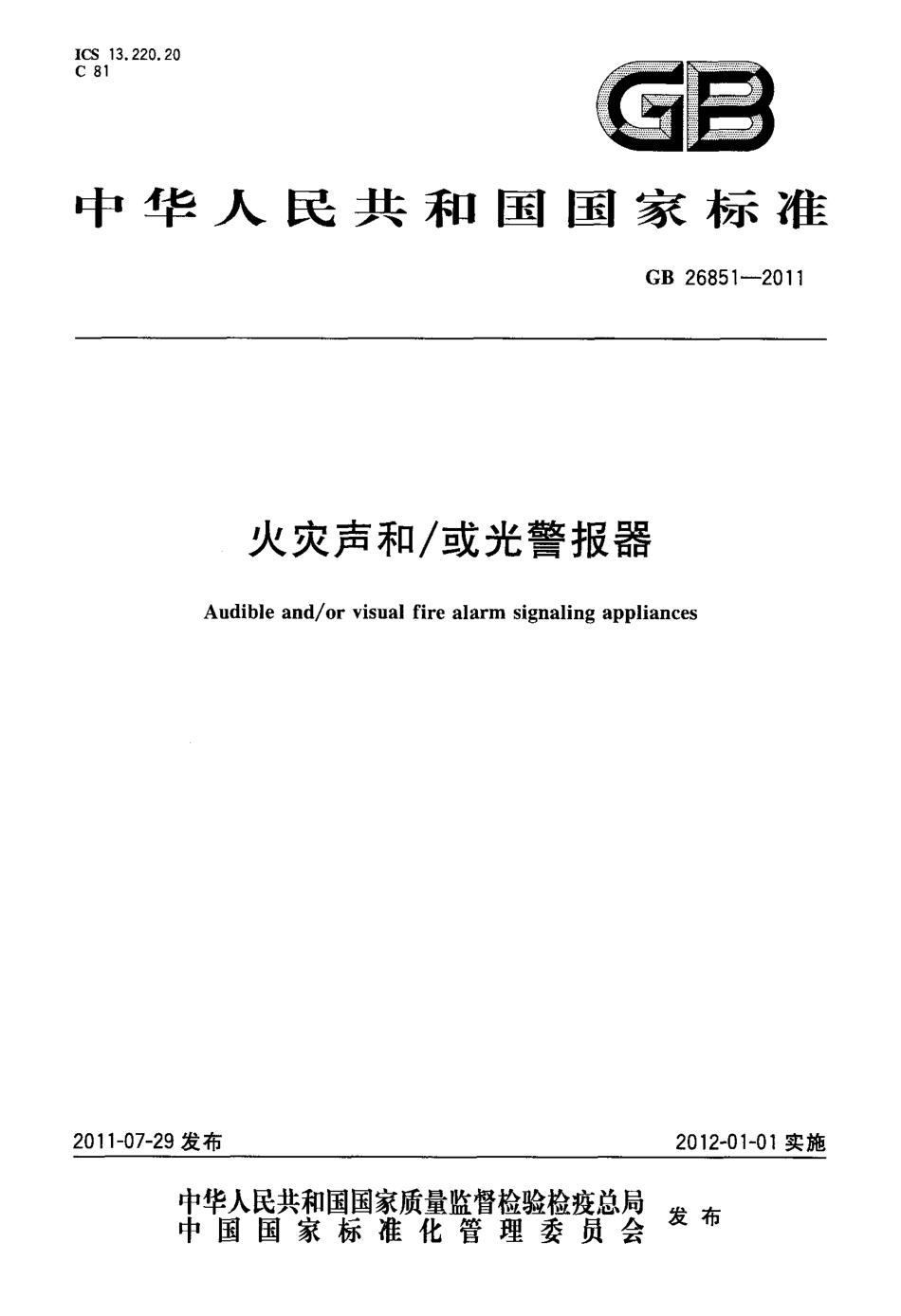

I C S1 3 2 2 0 2 0C8 1a 亘,t l 华人民共和国国家标准G B2 6 8 5 1 2 0 1 1火灾声和或光警报器A u d i b l ea n d o rv i s u a lf i r ea l a r ms i g n a l i n ga p p l i a n c e s2 0 1 1 0 7-2 9 发布2 0 1 2-0 1-0 1 实施丰瞀髁紫瓣訾麟瞥星发布中国国家标准化管理委员会厘1 1 1前言1 范围2 规范性引用文件3 分类4 要求，5 试验6 检验规则7 标志目次G B2 6 8 5 1 2 0 11Il1115nn刚昌G B2 6 8 5 1 2 0 1 1本标准的第4、6、7 章为强制性的，其余为推荐性的。本标准按照G B T1-1 2 0 0 9 给出的规则起草。本标准参考了E N5 4 3：2 0 0 1 火灾探测报警系统第3 部分：火灾声警报器。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中华人民共和国公安部提出。本标准由全国消防标准化技术委员会(s A C T C1 1 3)归口。本标准负责起草单位：公安部沈阳消防研究所。本标准参加起草单位：西安盛赛尔电子有限公司、湖南高城消防实业有限公司、浙江恒洲电子实业有限公司。本标准主要起草人：王学来、林强、李瑞、邓丽红、邵宇、赵宇、关明阳、吴礼龙、丁宏军。本标准为首次发布。1 范围火灾声S n 或光警报器G B2 6 8 5 1 2 0 1 1本标准规定了火灾声和或光警报器的分类、要求、试验、检验规则和标志。本标准适用于一般工业与民用建筑中安装使用的火灾声和或光警报器。其他环境中安装的、具有特殊性能的火灾声和或光警报器，除特殊要求由有关标准另行规定外，亦应执行本标准。2 规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。G B4 2 0 8 外壳防护等级(I P 代码)G B T9 9 6 9 工业产品使用说明书总则G B1 2 9 7 8 消防电子产品检验规则G B1 6 8 3 8 消防电子产品环境试验方法及严酷等级G B T1 7 6 2 6 2 电磁兼容试验和测量技术静电放电抗扰度试验G B T1 7 6 2 6 3电磁兼容试验和测量技术射频电磁场辐射抗扰度试验G B T1 7 6 2 6 4电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验G B T1 7 6 2 6 5 电磁兼容试验和测量技术浪涌(冲击)抗扰度试验G B T1 7 6 2 6 6电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度3 分类3 1 按用途分为：a)火灾声警报器；b)火灾光警报器；c)火灾声光警报器；d)气体释放警报器。3 2 按使用场所分为：a)室内型(包括住宅内使用、非住宅内使用)b)室外型。4 要求4 1 基本功能要求4 1 1 火灾声警报器的性能要求4 1 1 1室外型和非住宅内使用室内型火灾声警报器的声信号至少在一个方向上31 2 1 处的声压级应不小于7 5d B(A 计权)，且在任意方向上3m 处的声压级应不大于1 2 0d B(A 计权)。4 1 1 2 住宅内使用室内型火灾声警报器的声信号从开始发出至达到稳定应采用从低到高变化的方G B2 6 8 5 1 2 0 11式运行，且从开始发出至达到稳定的时间应为3s 5s。开始发出的声信号在任意方向上3m 处的最大声压级应不大于4 5d B(A 计权)，达到稳定后的声信号至少在一个方向上3m 处的声压级应不小于7 5d B(A 计权)，且在任意方向上3m 处的声压级应不大于1 2 0d B(A 计权)。4 1 1 3 采用变调的火灾声警报器的变调周期应为0 2s-5 0s。4 1 1 4 具有2 种及2 种以上不同音调的火灾声警报器，其每种音调应有明显区别。4 1 1 5 具有语音警报功能的火灾声警报器应采用1 个周期警报音2 个周期语音1 个周期警报音或1 个周期警报音1 个周期语音一1 个周期警报音的反复循环警报方式。4 1 1 6 多只火灾声警报器在同一方向上分别测得的声压级中的最大值与最小值的差值，或同一只火灾声警报器在环境试验前后同一方向上分别测得的声压级中的最大值与最小值的差值应不大于6d B。4 1 2 火灾光警报器的性能要求4 1 2 1 火灾光警报器的闪光频率应为1H z 2H z。4 1 2 2 火灾光警报器的光信号在1 0 0l x 5 0 0l x 环境光线下，2 5m 处应清晰可见。4 1 2 3 通过显示器以文字形式发出火灾光信号的火灾光警报器应能以自动和手动两种方式使显示器显示清晰、稳定的火灾光警报信号，并保持至手动复位。4 1 3 火灾声光警报器的性能要求火灾声光警报器应同时满足4 1 1 和4 1 2 的要求。4 1 4 气体释放警报器的性能要求4 1 4 1 气体释放警报器应具有文字标志，文字标志应为红色发光标志，背景应为白色，文字高度应不小于1 0 0 m m。4 1 4 2 仅使用红色文字信息、背景不发光的气体释放警报器的文字表面最小亮度不应小于5 0c d m 2，最大亮度不应大于3 0 0c d m 2；使用红色文字信息、白色发光背景的气体释放警报器的文字表面最小亮度不应小于5c d m 2，最大亮度不应大于3 0 0c d m 2，白色背景与红色文字本身最大亮度与最小亮度比值不应大于1 0，白色与相邻红色交界两边对应点的亮度比应不小于5 且不大于1 5。4 1 4 3 气体释放警报器的闪亮频率应为1H z-2H z，点亮与非点亮时间比应不小于3：2。4 1 4 4 具有声警报功能的气体释放警报器还应满足4 1 1 的要求。4 2 运行可靠性火灾声和或光警报器应能在4h 内可靠运行，并满足下述要求a)试验期间，应持续发出警报信号；b)试验后，基本功能应符合4 1 的要求。4 3 电压波动火灾声和或光警报器应能在制造商规定的供电电压上、下限值(如未规定，则上、下限参数分别为额定工作电压1 1 0 和8 5)之间保持正常工作状态，基本功能应符合4 1 的要求。4 4 绝缘电阻火灾声和或光警报器有绝缘要求的外部带电端子与机壳间的绝缘电阻值应不小于2 0M 1 2；火灾声和或光警报器的电源输入端与机壳间的绝缘电阻值应不小于5 0M I I。4 5 电气强度火灾声和或光警报器的外部带电端子与外壳间应能耐受频率为5 0H z、有效值为12 5 0V 的交流2电压历时1m i n 的电气强度试验，并满足下述要求a)试验期间，不应发生击穿现象；b)试验后，基本功能应符合4 r 的要求。4 6 电磁兼容性G B2 6 8 5 1 2 0 11火灾声和或光警报器应能适应表1 所规定的电磁兼容条件下的各项试验，并满足下述要求：a)试验期间，应保持正常监视状态；b)试验后，基本功能应符合4 1 的要求。注；正常监视状态指火灾声和或光警报器与控制和指示设备连接并接通电源，且未发出火灾声和或光警报信号或故障信号时的状态。表1电磁兼容性试验条件试验名称试验条件放电电压放电间隔静电放电k V放电极性每点放电次数工作状态抗扰度试验空气放电(外壳为绝缘体)：8正、负11 0正常监视接触放电(外壳为导体)：6状态时间电快速瞬变电压峰值k V重复频率k H z极性工作状态1 3 3 1 1 2脉冲群抗扰度试验A C 电源线：2(1 0 1)A C 电源线：25(1 4-0 2)正、负每次1正常监视其他连接线：1(1 士0 1)其他连接线：5(1 土02)状态浪涌(冲击)电压持续时间k V极性试验次数工作状态浪涌(冲击)抗扰度试验A C 电源线线一线：1(1 士o 1)1 0A c 电源线：5正常监视A C 电源线线一地：2 x(1 士O 1)正、负(下滑1 0 0)其他连接线：2 0状态其他连接线线一地：1 x(1 土0 1)场强频率范围扫描速率调制幅度工作状态射频电磁场V mM H z1 0o e t s辐射抗扰度8 0(1k H z 正常监视试验1 08 0 l0 0 01 5 1 0 q正弦)状态频率范围电压调制幅度工作状态射频场感应M H zd B“V的传导骚扰抗扰度试验8 0“(1k H z，正弦)正常监视0 1 5 8 01 4 0状态4 7 气候环境耐受性4 7 1 火灾声和或光警报器应能耐受住表2 所规定的气候环境条件下的各项试验，并满足下述要求a)试验期间，应保持正常监视状态；b)试验后，应无破坏涂覆和腐蚀现象，基本功能应符合4 1 要求。3G B2 6 8 5 1 2 0 1 1表2 气候环境条件(运行试验)试验名称试验条件温度持续时间h工作状态高温(运行)试验5 5 士3(室内使用型)1 6正常监视状态7 0 士3(室外使用型)温度持续时间工作状态低温(运行)试验。士3(室内使用型)1 6正常监视状态-4 0 土3(室外使用型)温度相对湿度持续时间恒定湿热(运行)试验工作状态4 0 土29 0 9 54正常监视状态4 7 2 火灾声和或光警报器应能耐受住表3 所规定的气候环境条件下的试验。试验后，应无破坏涂覆和腐蚀现象，基本功能应符合4 1 的要求。表3 气候环境条件(耐久试验)试验名称试验条件温度相对湿度S O：浓度持续时间S Oz 腐蚀(耐久)试验1 0 6工作状态2 5 29 3 士32 5 士52 1不通电状态4 8 机械环境耐受性火灾声和或光警报器应能耐受住表4 所规定的机械环境条件下的各项试验，并满足下述要求a)试验期问(包括冲击试验后2r a i n)，应保持正常监视状态；b)试验后，不应有机械损伤和紧固部位松动现象，基本功能应符合4 1 要求。表4 机械环境条件试验名称试验条件峰值加速度脉冲持续时间m s 2冲击方向冲击次数工作状态冲击(运行)试验6(3 个相互垂(1 0 0 2 0M)1 06直轴线中的每每个方向3 次正常监视状态(质量M 4 7 5k g 时)个方向)频率循环范围加速幅值扫频速率每个轴线扫振动(正弦)振动方向工作状态H zm s 2o c t r a i n频次数(运行)试验1 0 1 5 00 9 8 111X、y、Z正常监视状态4G 1 12 6 8 5 1 2 0 114 9 外壳防护等级室外型火灾声和或光警报器的外壳防护等级应达到G B4 2 0 8 规定的I P 3 3 的要求。4 1 0 使用说明书火灾声和或光警报器应有相应的中文使用说明书。使用说明书应满足G B T9 9 6 9 的要求，并与产品性能一致。5 试验5 1总则5 1 1 试验环境条件试验应在下述大气条件下进行：温度：1 5 3 5；湿度：2 5 R H 7 5 R H；大气压力：8 6k P a 0 6k P a。5 1 2 试样状态试验时，如果要求试样处于正常监视状态，应将试样与控制和指示设备连接并接通电源。5 1 3 试样安装试验时，应按制造商规定的正常安装方式安装。如说明书给出多种安装方式，试验中应采用对试样工作最不利的安装方式。5 1 4 容差试验数据的容差应为5。环境条件参数偏差应符合G B1 6 8 3 8 要求。5 1 5 试样试样的数量为6 只，并在试验前予以编号。5 1 6 试验前检查5 1 6 1试验前对试样进行外观检查，应符合下述要求：a)表面无腐蚀、涂覆层脱落和起泡现象，无明显划伤、裂痕、毛刺等机械损伤b)紧固部位无松动。5 1 6 2 按4 1 0 要求检查使用说明书。5 1 7 试验程序试验程序见表5。G B2 6 8 5 1 2 0 11表5 试验程序序号章条试验项目试样编号15 2基本功能试验1 625 3运行可靠性试验135 4电压波动试验245 5绝缘电阻试验255 6电气强度试验265 7射频电磁场辐射抗扰度试验375 8射频场感应的传导骚扰抗扰度试验385 9静电放电抗扰度试验395 1 0电快速瞬变脉冲群抗扰度试验31
