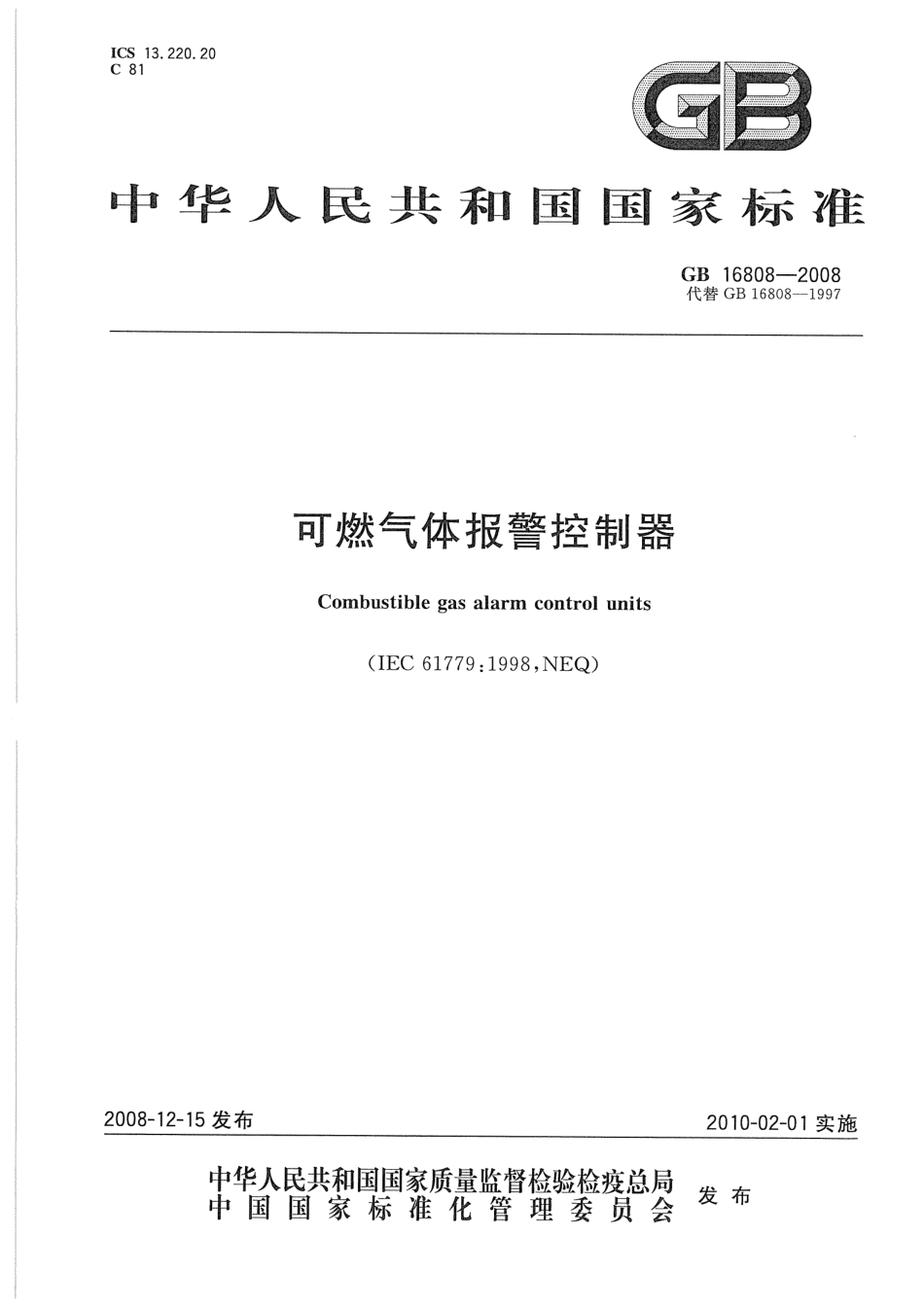

GB 16808-2008 可燃气体报警控制器.pdf

GB1680820084.1.2.2控制器应能显示所有可燃气体探测器探测的可燃气体浓度值；总线制控制器在不能显示所有可燃气体探测器探测的可燃气体浓度值时，应能显示探测器探测的可燃气体浓度最高值，其他探测器探测的可燃气体浓度值应可查。4.1.2.3控制器的报警状态不应影响控制器的浓度显示功能。控制器的故障状态不应影响任何非故障回路的浓度显示功能。4.1.3可燃气体报警功能4.1.3.1控制器应具有低限报警或低限、高限两段报警功能。4.1.3.2控制器应能直接或间接地接收来自可燃气体探测器及其他报警触发器件的报警信号，发出可燃气体报警声、光信号，指示报警部位，记录报警时间，并保持至手动复位。4.1.3.3当有可燃气体报警信号输入时，控制器应在10s内发出报警声、光信号。对来自可燃气体探测器的报警信号可设置报警延时，其最大延时时间不应超过1mi,延时期间应有延时光指示，延时设置信息应能通过本机操作查询。4.1.3.4控制器在可然气体报警状态下应至少有两组控制输出。4.1.3.5控制器应有专用可燃气体报警总指示灯（器）。控制器处于可燃气体报警状态时，总指示灯(器)应点亮。4.1.3.6可燃气体报警声信号应能手动消除，当再次有可燃气体报警信号输人时，应能再次启动。4.1.3.7控制器应满足下述要求：a)应能显示当前可燃气体报警部位的总数；b)应能区分最先报警部位；c)后续报警部位应按报警时间顺序连续显示。当显示区域不足以显示全部报警部位时，应按顺序循环显示；同时应设手动查询按钮（键）。4.1.3.8控制器应设手动复位按钮（键），复位后，仍然存在的状态及相关信息应保持或在20s内重新建立。4.1.3.9控制器应有报警计时装置，计时装置的日计时误差不应超过30s,使用打印机记录报警时间时，应打印出月、日、时、分等信息，但不能仅使用打印机记录报警时间。4.1.3.10具有报警历史事件记录功能的控制器，应能至少记录999条相关信息，且在控制器断电后能保持信息14d。4.1.3.11通过控制器可改变与其连接的可燃气体探测器报警设定值时，该报警设定值应能在控制器上手动可查。4.1.3.12除复位操作外，对控制器的任何操作均不应影响控制器接收和发出可然气体报警信号。4.1.4故障报警功能4.1.4.1控制器应设专用故障总指示灯（器），无论控制器处于何种状态，只要有故障信号存在，该故障总指示灯（器）应点亮。4.1.4.2有下列情形之一时，可燃气体报警控制器应能在100s内发出与可燃气体报警信号有明显区别的声、光故障信号：a)控制器与可燃气体探测器及所连接的报警触发器件间连接线断路、短路（短路时发出可然气体报警信号除外)和影响可燃气体报警功能的接地：)与控制器连接的可燃气体探测器的气敏元件脱落（仅适用于气敏元件采用插拔方式连接）；c)控制器主电源欠压；)给控制器备用电源充电的充电器与备用电源之间连接线断路、短路；e)控制器与其备用电源之间连接线断路。对于a)、b)类故障应指示出部位，c)、d)、e)类故障应指示类型；声故障信号应能手动消除，光故障信号在故障存在期间应能保持；故障期间，如非故障回路有可燃气体报警信号输入，可燃气体报警控制2
