GB
19761-2009
通风机能效限定值及能效等级
19761
2009
通风机
能效
限定
等级

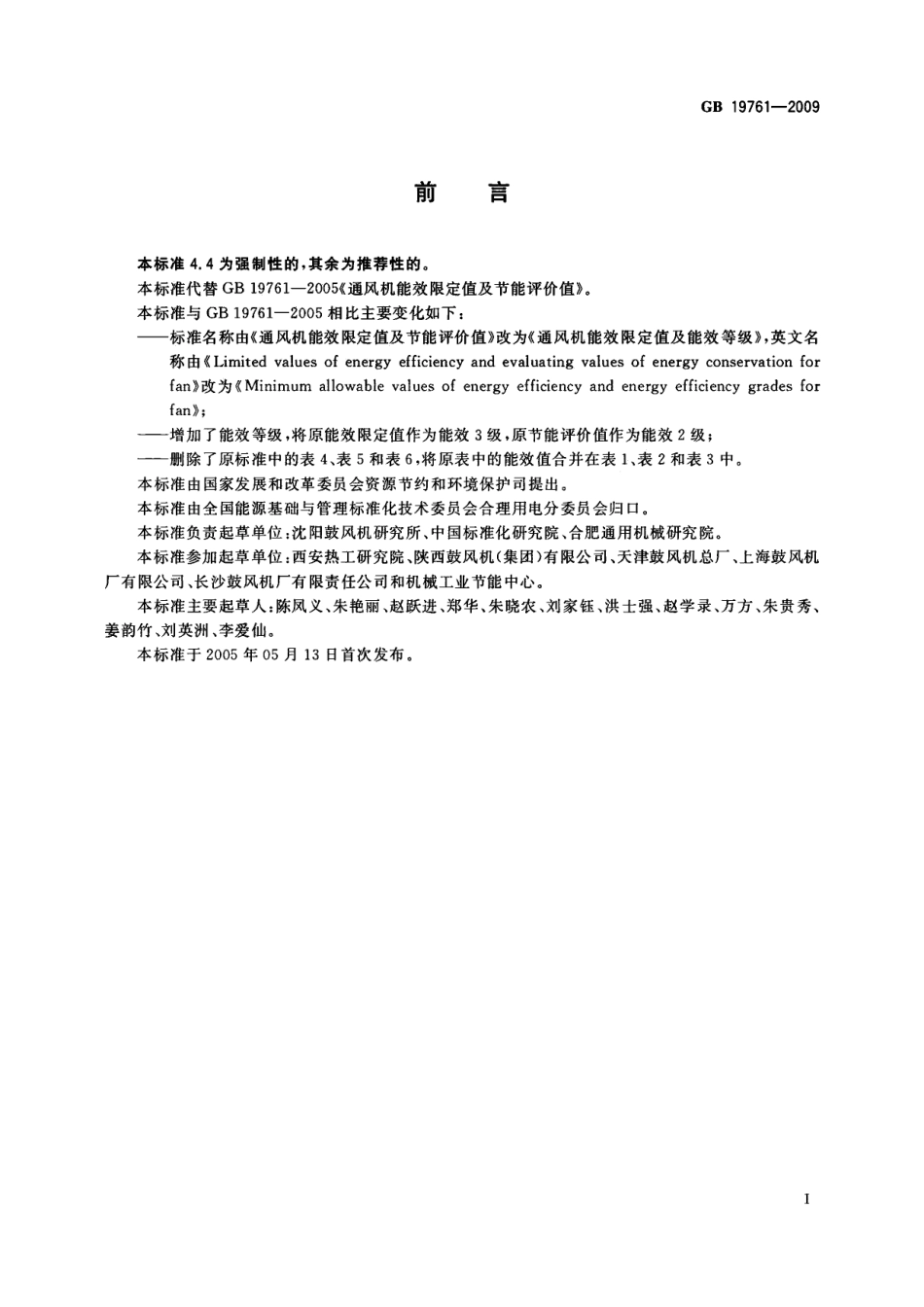

GB19761-2009通风机能效限定值及能效等级1范围本标准规定了通风机的能效等级、能效限定值、节能评价值及试验方法。本标准适用于一般用途的离心式和轴流式通风机、工业蒸汽锅炉用离心引风机、电站锅炉离心送风机和引风机、电站轴流式通风机、空调离心式通风机。本标准不适用于射流式通风机、横流式通风机、屋顶风机等特殊结构和特殊用途的通风机。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。GB/T1236工业通风机用标准化风道进行性能试验GB/T10178工业通风机现场性能试验JB/T2977工业通风机、透平鼓风机、压缩机名词术语JB/T4357工业锅炉用离心引风机JB/T4358电站锅炉离心式通风机JB/T4362电站轴流式通风机JB/T10562一般用途轴流通风机技术条件JB/T10563一般用途离心通风机技术条件3术语和定义GB/T1236、JB/T2977中确立的以及下列术语和定义适用于本标准。3.1通风机能效限定值minimum allowable values of energy efficiency for fan在标准规定测试条件下,允许通风机的效率最低的保证值。3.2通风机节能评价值evaluating values of energy conservation for fan在标准规定测试条件下,节能型通风机效率应达到的最低保证值。3.3机组nit交流电动机和通风机所组成的装置。3.4使用区service range通风机效率大于或等于最高通风机效率的90%时,外转子电动机的空调离心式通风机机组效率大于或等于最高机组效率的90%时的运行范围;通风机产品样本给出的性能使用范围。4技术要求4.1基本要求通风机产品的设计、制造和质量应符合JB/T10562、JB/T10563、JB/T4357、JB/T4358、1GB19761-2009JB/T4362的规定。4.2通风机效率、压力系数及比转速4.2.1通风机效率计算%=91X100单*t4中*华440444中(】)1000P,式中:一通风机效率,%;91一通风机进口滞止容积流量,单位为立方米每秒(m3/s);k。一压缩性修正系数;P,一叶轮功率,即供给通风机叶轮的机械功率,单位为千瓦(kW);pr一通风机压力,单位为帕(Pa);pe=p2一psglpe一通风机出口滞止压力,单位为帕(Pa);ps一通风机进口滞止压力,单位为帕(Pa)。4.2.2通风机机组效率计算头=9=2色1001000P.式中:。一通风机机组效率,%;P。一电动机输人功率,单位为千瓦(kW)。4.2.3压力系数计算中=pkPsglu式中:中一压力系数:一通风机叶轮叶片外缘的圆周速度,单位为米每秒(m/s);Pe1一通风机进口滞止密度,单位为千克每立方米(kg/m3)。以通风机最高效率点的压力系数作为该通风机的压力系数。4.2.4比转速计算单级单进气通风机比转速计算:n,=5.54n,91/L.2pp217式中:n,一通风机比转速:n一通风机主轴的转速,单位为转每分(r/min)。单级双进气通风机比转速计算:n,=5.54n_9a/2)1/.2p你21丽44*44t0*4t0004+0t(6)4.2.5以通风机最高效率点比转速作为该通风机比转速。4.3通风机能效等级4.3.1通风机的能效等级分为3级,其中1级能效最高,3级能效最低。4.3.2对于采用普通电动机的通风机,以使用区最高通风机效率刀,作为能效等级的考核值。2
