GB 10395.14-2006 农林拖拉机和机械 安全技术要求 第14部分：动力粉碎机和切碎机.pdf

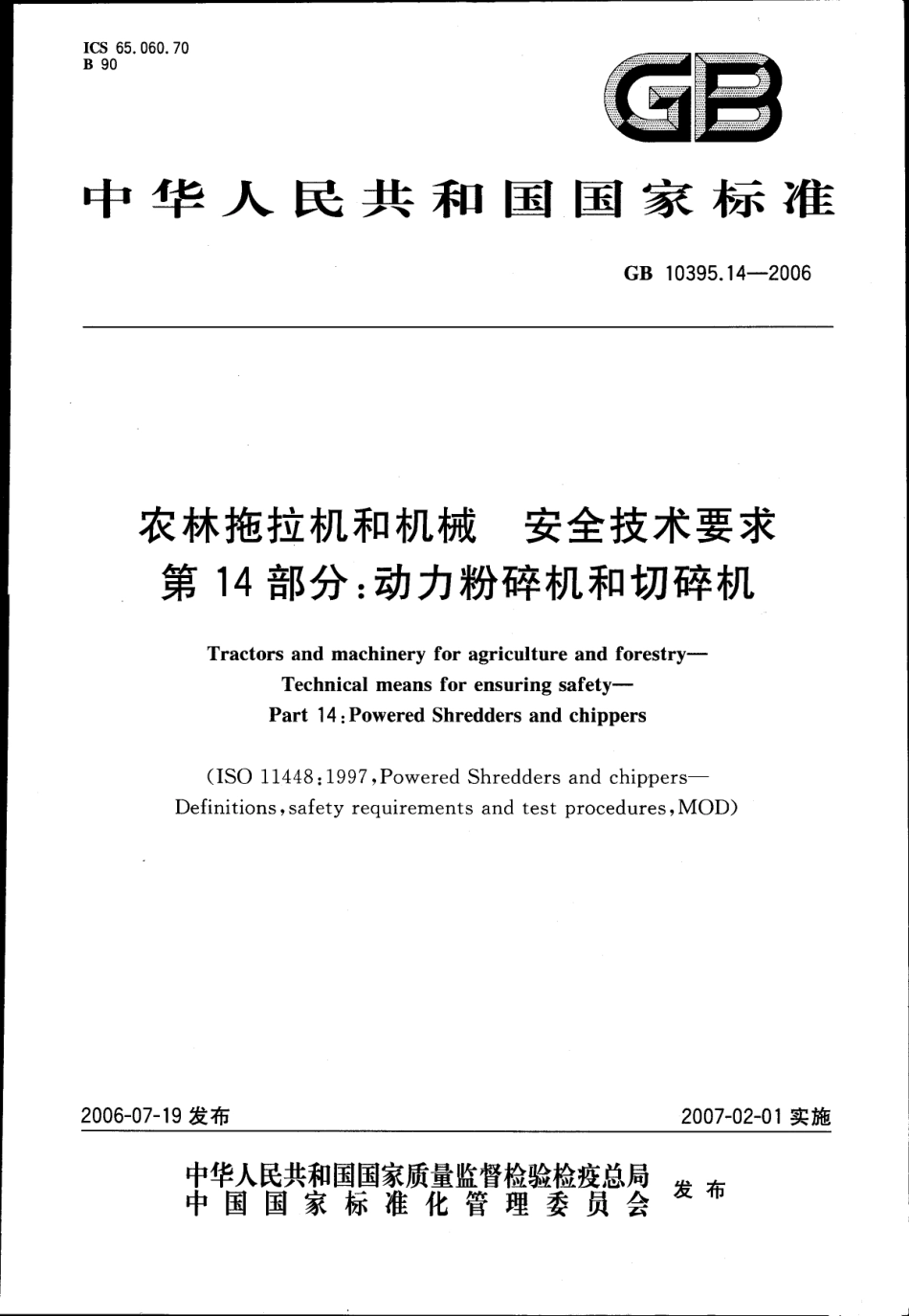

ICS65.060.70B90GB中华人民共和国国家标准GB10395.14-2006农林拖拉机和机械安全技术要求第14部分：动力粉碎机和切碎机Tractors and machinery for agriculture and forestry-Technical means for ensuring safety-Part 14:Powered Shredders and chippers(ISO 11448:1997,Powered Shredders and chippers-Definitions,safety requirements and test procedures,MOD)2006-07-19发布2007-02-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB10395.14-2006前言本部分的第3章为推荐性的，其余为强制性的。GB10395农林拖拉机和机械安全技术要求分为以下几个部分：一第1部分：总则：一第3部分：拖拉机：一第5部分：驱动式耕作机械：一第6部分：植物保护机械；一第7部分：联合收割机、饲料和棉花收获机：-第8部分：排灌泵和泵机组；一第9部分：播种、栽种和施肥机械；-第10部分：手扶（微型）耕耘机：一第11部分：动力草坪割草机；-第12部分：便携式动力绿篱修剪机；一第13部分：后操纵式和手持式动力草坪修剪机和草坪修边机；-第14部分：动力粉碎机和切碎机：一第15部分：配刚性切割装置的动力修边机。本部分是GB10395农林拖拉机和机械安全技术要求的第14部分，修改采用国际标准IS011448:1997动力粉碎机和切碎机定义、安全要求和试验规程（英文版）。本部分根据IS011448:1997重新起草。考虑到我国国情，在采用IS011448:1997时，进行了如下修改：一引用了采用国际标准的我国标准，而非国际标准，但所引用的部分我国标准并非等同采用国际标准。删除国际标准8.2.1中引用的IS05395:1990。一删除国际标准的附录E。这些技术性差异已编人正文中并在它们所涉及条款的页边空白处用垂直单线标识。为便于使用，本部分还对IS011448:1997作了下列编辑性修改：一“本国际标准”改为“本部分”；用小数点“.”代替作为小数点的逗号“，”；一删除1S011448:1997的前言。本部分的附录A、附录B和附录C为规范性附录，附录D为资料性附录。本部分由中国机械工业联合会提出。本部分由全国农业机械标准化技术委员会归口。本部分起草单位：中国农业机械化科学研究院、呼和浩特畜牧机械研究所、山东省农业机械研究所。本部分主要起草人：张威胜、关朋、王建平、陈俊宝、王东岳。IGB10395.14-2006农林拖拉机和机械安全技术要求第14部分：动力粉碎机和切碎机1范围本部分规定了在固定状态下作业，主要用于加工树枝和木头等有机物料的手工喂人式动力粉碎机和切碎机，包括具有辅助真空收集装置的动力粉碎机和切碎机的术语及定义、安全要求和试验规程。本部分不适用于在距切割装置的相应安全距离下测得的喂料口尺寸大于400mm400mm的粉碎机和切碎机。本部分未规定由外部动力源驱动的粉碎机和切碎机以及播撒物料或给装载车装载的动力卸载型粉碎机和切碎机的要求。本部分不适用于机动喂入式粉碎机和切碎机，以及具有下列附件的粉碎机和切碎机，这些附件为：一个或多个非金属丝线的切割装置；固定在一般为圆形中央驱动装置上的一个或多个非金属丝线切割元件，这些切割元件借助于离心力进行切割，且每一个切割装置的动能小于10J。本部分不包括直流电压超过42V或与主电源直接联接的动力粉碎机和切碎机电气方面的要求。2规范性引用文件下列文件中的条款通过GB10395的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T4269.1农林拖拉机和机械、草坪和园艺动力机械操作者操纵机构和其他显示装置用符号第1部分：通用符号(GB/T4269.1一2000，idt IS03767-1:1991)GB/T4269.3农林拖拉机和机械、草坪和园艺动力机械操作者操纵机构和其他显示装置用符号第3部分：(idt IS03767-3:1995)GB/T4269.5便携式林业机械操作者控制符号和其他标记(GB/T4269.5一2003，IS03767-5:1992,IDT)GB4706.1家用和类似用途电器的安全第1部分：通用要求(GB4706.1一2005，IEC60335-1:2001,IDT)GB/T9480农林拖拉机和机械、草坪和园艺动力机械使用说明书编写规则(GB/T9480一2001,eqv IS03600:1996)GB10396农林拖拉机和机械、草坪和园艺动力机械安全标志和危险图形总则(GB103962006,IS011684:1995,M0D)GB12265.1机械安全防止上肢触及危险区的安全距离(GB12265.1一1997，eqv EN294:1992)IEC60335-2-93:2000家用和类似用途的电器安全动力粉碎机的特殊要求3术语和定义下列术语和定义适用于GB10395的本部分。1GB10395.14-2006喂料口排料槽排料导流器排料区图1典型的粉碎机/切碎机示意图喂料口收集袋折倒状态图2典型的粉碎机/切碎机示意图3
