GBT 17037.5-2020 塑料 热塑性塑料材料注塑试样的制备 第5部分：各向异性评估用标准试样的制备.pdf

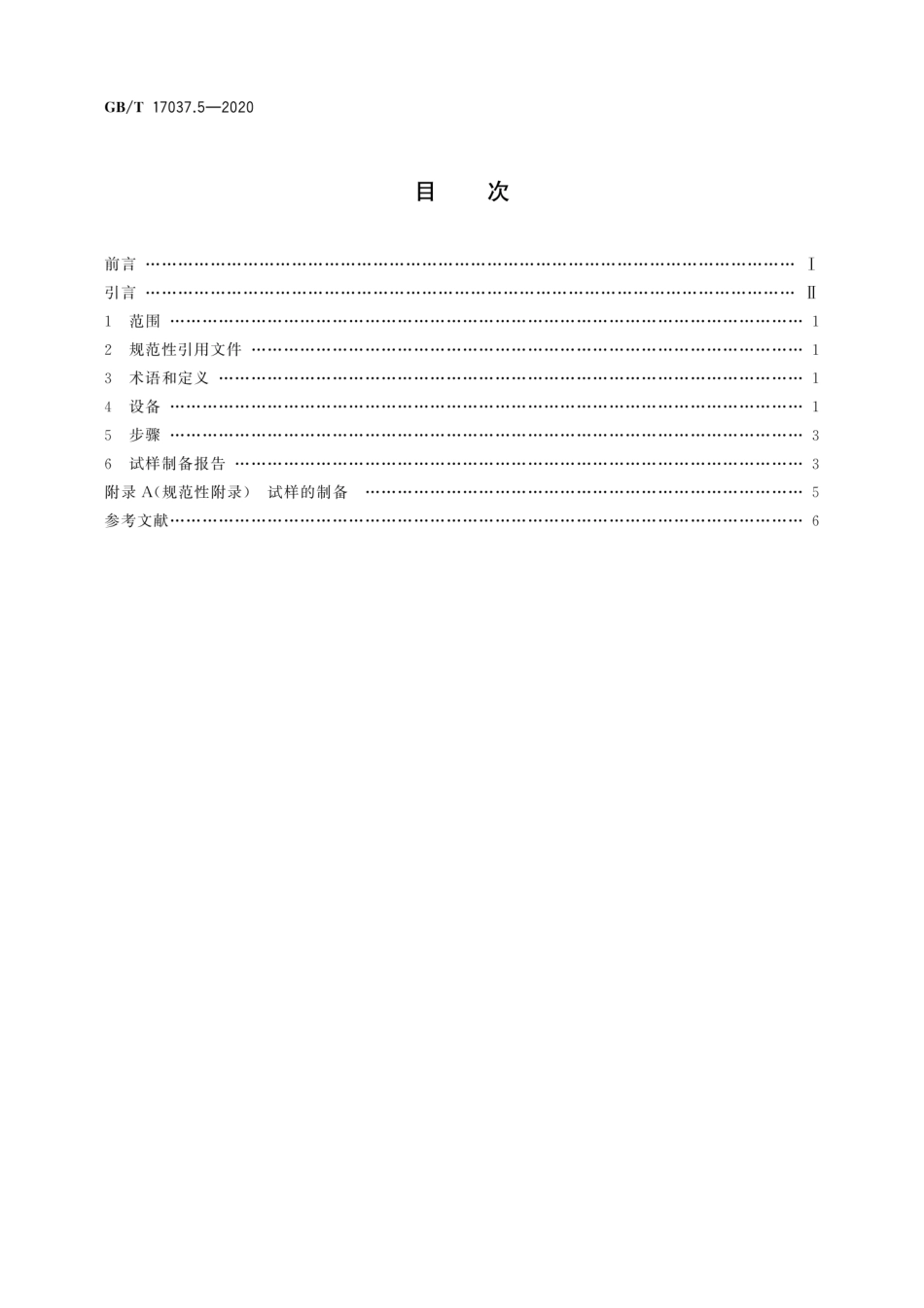

GB/T17037.5-2020目次前言I引言1范围12规范性引用文件13术语和定义14设备15步骤36试样制备报告3附录A(规范性附录)试样的制备5参考文献6GB/T17037.5-2020塑料热塑性塑料材料注塑试样的制备第5部分：各向异性评估用标准试样的制备1范围GB/T17037的本部分规定了用于注塑长方板形试样以获取单点和多点数据的模具(F型GB/ISO模具)，最小试样尺寸为90mm80mm,首选尺寸为120mm80mm,首选厚度为2mm。已发现该尺寸试样可提供最大的各向异性特性，且仅对注射速率有轻微的敏感性。使用两型腔模具是首选的。对于塑料零件的设计，这将为拉伸性能提供上限和下限。由于模具填充速率和零件几何形状对各向异性的影响，将注塑试样板厚与给定零件的厚度相匹配是不合适的。材料各向异性的研究是用于指导模具设计的而非用于质量控制的方法。在热塑性塑料注塑过程中，熔融聚合物的流动可影响如玻璃纤维这样的类似填充物的取向或聚合物链的取向，这将导致材料的各向异性。本部分中，流动方向被定义为从浇口到模具型腔远端的方向，横向指垂直于流动方向的方向。F型GB/ISO模具并非用于替代测定热塑性塑料模塑收缩率试样制备的D型模具。本部分适用于热塑性塑料材料注塑制备具有可再现性的长方板形试样。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T17037.1-2019塑料热塑性塑料材料注塑试样的制备第1部分：一般原理及多用途试样和长条形试样的制备(ISO294-1:2017,MOD)GB/T37426-2019塑料试样(ISO 20753:2018,MOD)3术语和定义GB/T17037.1-2019界定的术语和定义适用于本文件。注：ISO和IEC用以下网址维护术语数据库：IEC世界在线电子技术词汇：http:/www.electropedia.orgISO在线浏览平台：http:/www.iso.org/obp4设备4.1F型GB/ISO模具应采用两型腔的F型GB/ISO模具（见图1和图2）制备长方板形试样。模具应能制备最小尺寸90mm80mm的试样，首选试样尺寸120mm80mm。注：因为不同材料收缩率存在差异，所以模具型腔的实际长度和宽度略有变化。
