GBT 1682-2014 硫化橡胶 低温脆性的测定 单试样法.pdf

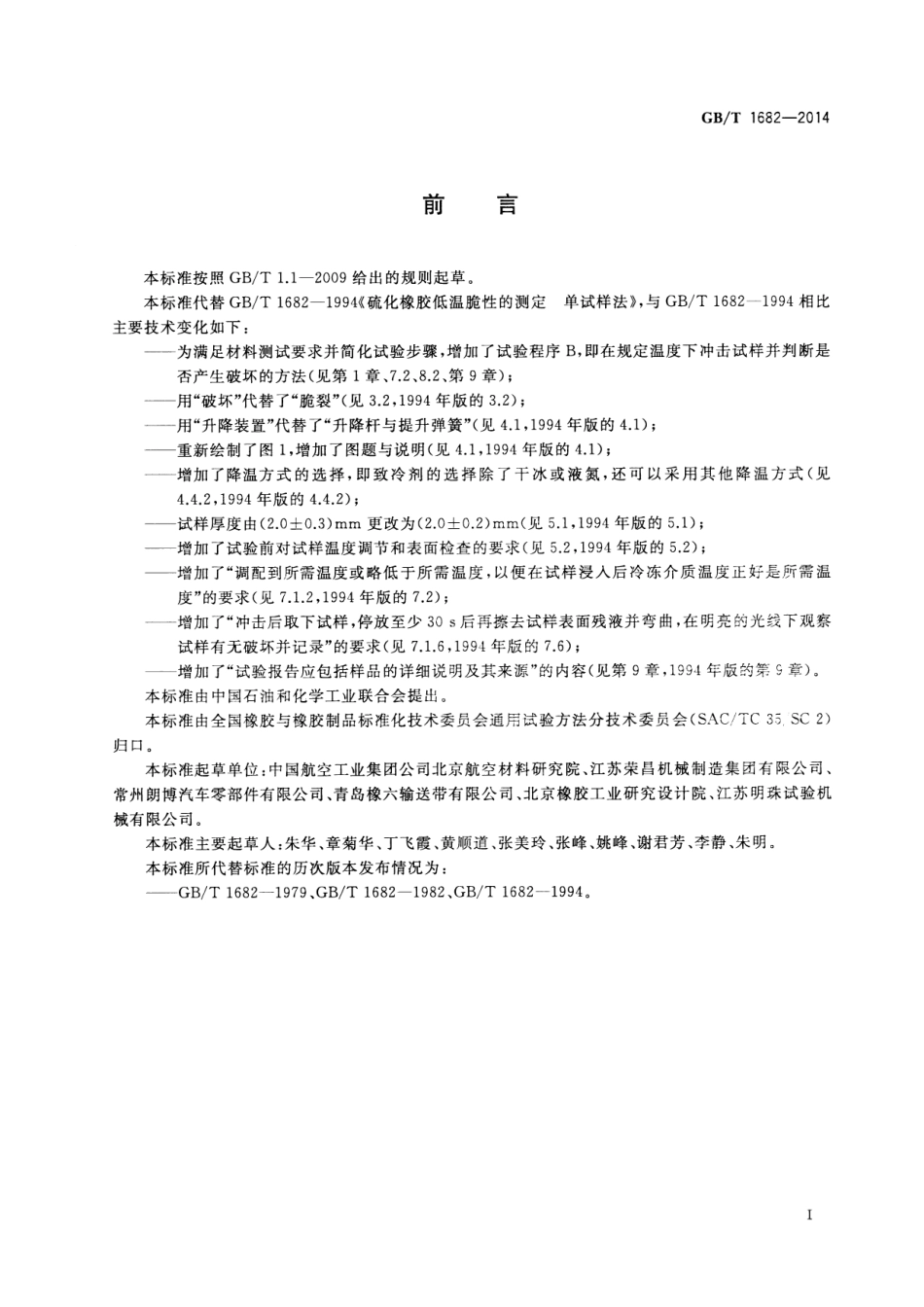

1CS83.060G40GB中华人民共和国国家标准GB/T1682-2014代替GB/T1682-1994硫化橡胶低温脆性的测定单试样法Rubber,vulcanized-Determination of low-temp:rat:re brittleness-Single test piece method2014-12-31发布2015-07-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布中华人民共和国国家标准硫化橡胶低温脆性的测定单试样法GB/T1682-2014中国标准出版社出版发行北京市朝阳区和平里西街甲2号(100029)北京市西城区三里河北街16号(100045)网址总编室：(010)64275323发行中心：(010)51780235读者服务部：(010)68523946中国标准出版社秦皇岛印刷厂印刷各地新华书店经销开本88012301/16印张0.5字数10千字2015年2月第一版2015年2月第一次印刷书号：1550661-50945定价14.00元如有印装差错由本社发行中心调换版权专有侵权必究举报电话：(010)68510107GB/T1682-2014硫化橡胶低温脆性的测定单试样法警告：使用本标准的人员应有正规实验室工作的实践经验，本标准并未指出所有可能的安全问题，使用者有责任采取适当的安全和健康措施，并保证符合国家有关法规规定的条件。1范围本标准规定了使用单试样脆性温度试验机测定硫化橡胶脆性温度和判断硫化橡胶在规定温度下被冲击后是否产生破坏的方法，包括两种程序：程序A适用于测定脆性温度；程序B适用于在规定温度下冲击试样，判断是否产生破坏。注：本标准所测定的脆性温度，是硫化橡胶的特性温度，不代表硫化橡胶及其制品工作温度的下限。用脆性温度可以比较不同橡胶材料或不同配方的硫化橡胶低温性能的优劣。因此，在橡胶材料及其制品的质量检验、生产过程控制等方面，都具有一定实用价值。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2941一2006橡胶物理试验方法试样制备和调节通用程序(IS023529:2004,IDT)3术语和定义下列术语和定义适用于本文件。3.1脆性温度（单试样法）brittleness point(single test piece method)试样在一定条件下受冲击产生破环时的最高温度。3.2破坏fail试样出现断裂、裂纹及人眼直接可见微孔的现象。4试验设备4.1组成设备由工作台、升降夹持器、冲击装置、低温测温计、盛装冷冻介质的低温容器、搅拌器等部分组成。4.2升降夹持器升降夹持器由夹持器和升降装置组成。从试样受冲击部位，到夹持器下端的距离为(11.0士0.5)mm。如图1所示。GB/T1682-2014单位为毫米1201.01.51.01.52512.3说明：1绝热材料；2试样；3一冲击位置：4一一冲击器头部，图1试样夹持与冲击位置示意图4.3冲击装置冲击装置由冲击器和冲击弹簧等组成。4.3.1冲击器冲击器头部形状和尺寸如图2所示。冲击器的质量为(200土20)g,其工作行程为(401)mm。单位为毫米185R1.5号图2冲击器头部示意图2
