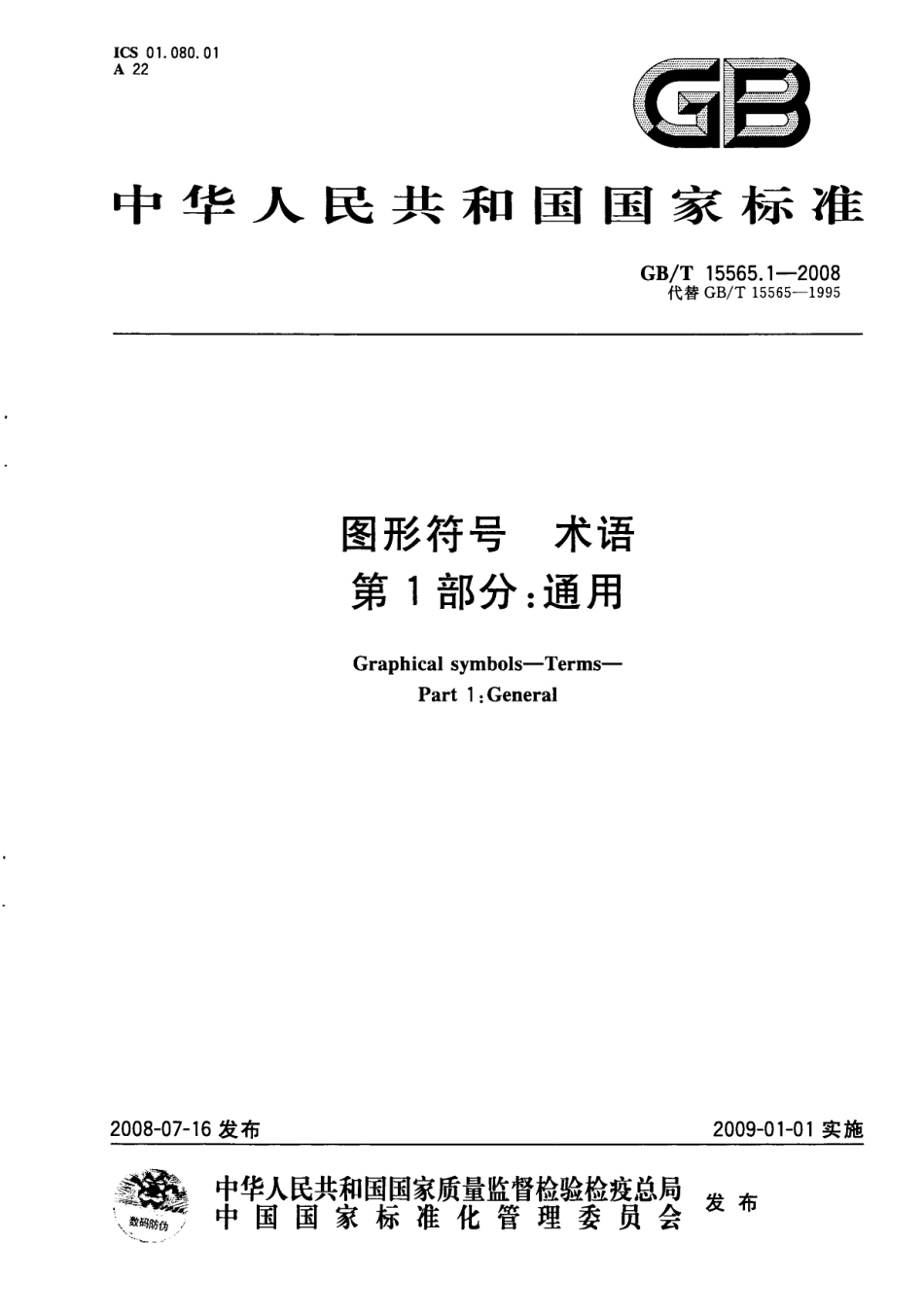

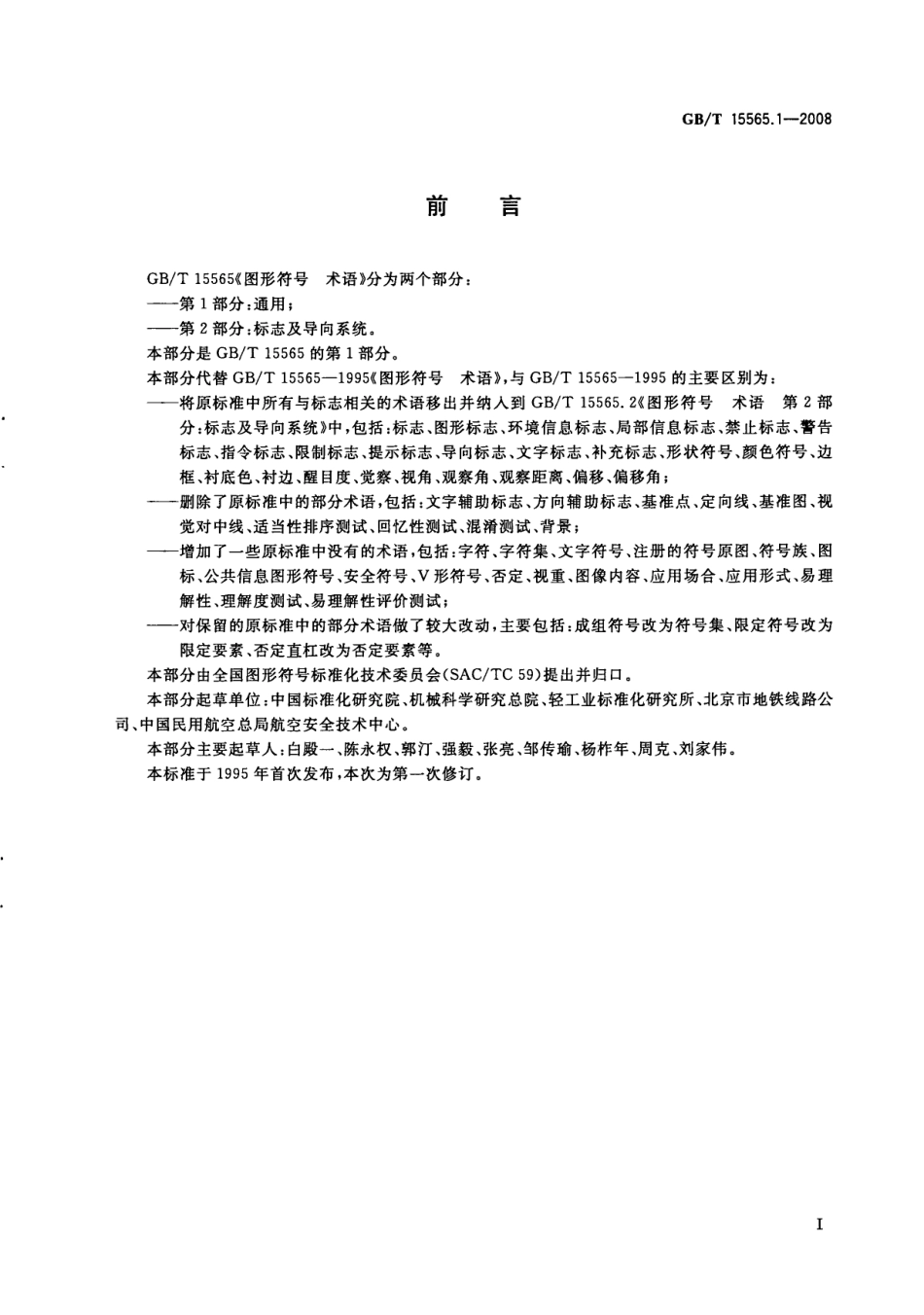

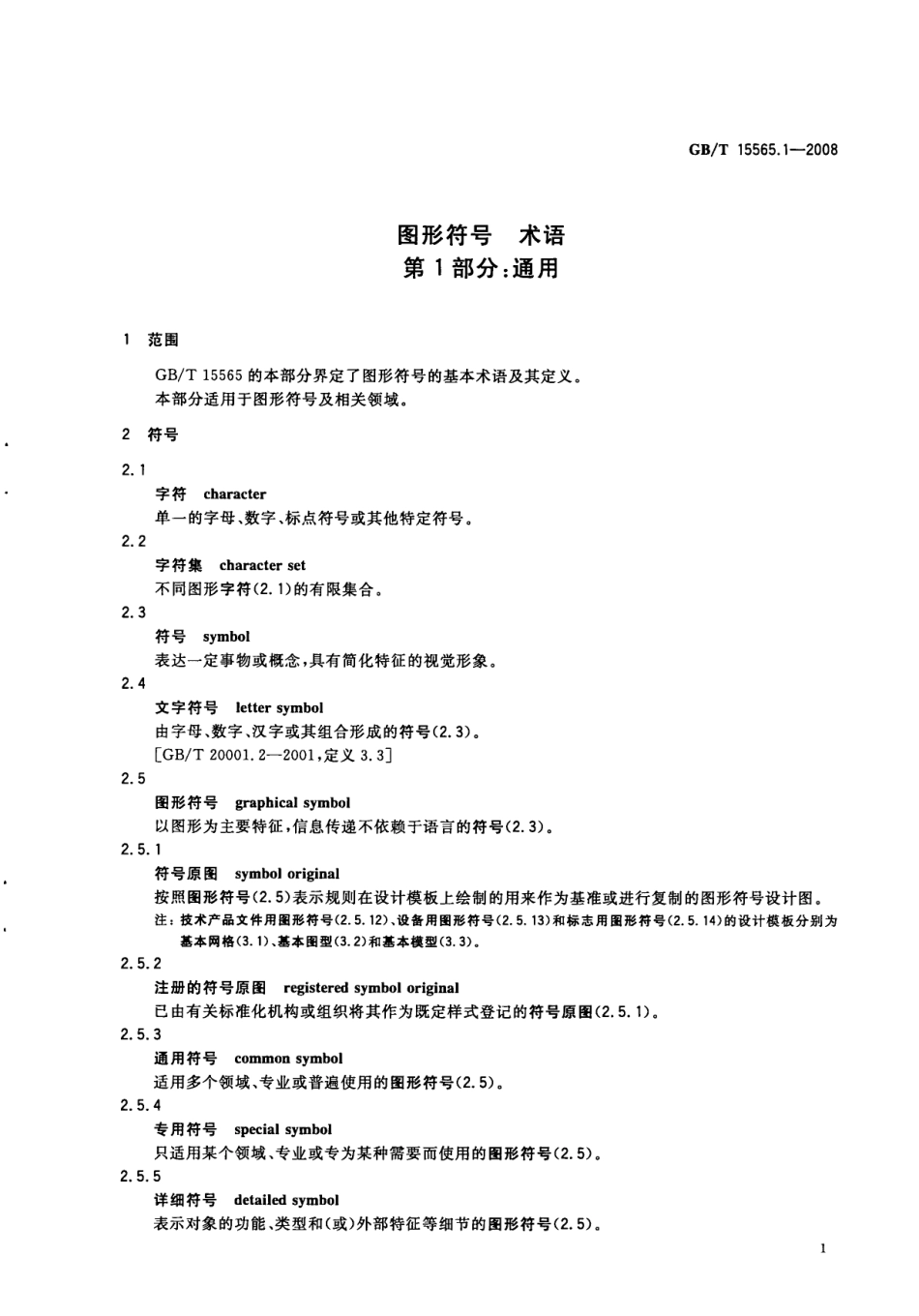

ICS01.080.01A22GB中华人民共和国国家标准GB/T15565.1-2008代替GB/T15565-1995图形符号术语第1部分：通用Graphical symbols-Terms-Part 1:General2008-07-16发布2009-01-01实施中华人民共和国国家质量监督检验检疫总局发布数码防伪中国国家标准化管理委员会GB/T15565.1-2008前言GB/T15565图形符号术语分为两个部分：一第1部分：通用；第2部分：标志及导向系统。本部分是GB/T15565的第1部分。本部分代替GB/T15565-1995图形符号术语，与GB/T15565-1995的主要区别为：将原标准中所有与标志相关的术语移出并纳人到GB/T15565.2图形符号术语第2部分：标志及导向系统中，包括：标志、图形标志、环境信息标志、局部信息标志、禁止标志、警告标志、指令标志、限制标志、提示标志、导向标志、文字标志、补充标志、形状符号、颜色符号、边框、衬底色、衬边、醒目度、觉察、视角、观察角、观察距离、偏移、偏移角；删除了原标准中的部分术语，包括：文字辅助标志、方向辅助标志、基准点、定向线、基准图、视觉对中线、适当性排序测试、回忆性测试、混淆测试、背景；增加了一些原标准中没有的术语，包括：字符、字符集、文字符号、注册的符号原图、符号族、图标、公共信息图形符号、安全符号、V形符号、否定、视重、图像内容、应用场合、应用形式、易理解性、理解度测试、易理解性评价测试；对保留的原标准中的部分术语做了较大改动，主要包括：成组符号改为符号集、限定符号改为限定要素、否定直杠改为否定要素等。本部分由全国图形符号标准化技术委员会(SAC/TC59)提出并归口。本部分起草单位：中国标准化研究院、机械科学研究总院、轻工业标准化研究所、北京市地铁线路公司、中国民用航空总局航空安全技术中心。本部分主要起草人：白殿一、陈永权、郭汀、强毅、张亮、邹传瑜、杨柞年、周克、刘家伟。本标准于1995年首次发布，本次为第一次修订。IGB/T15565.1-20082.5.6简化符号simplified symbol省略部分符号细节(3.10)的图形符号(2.5)。2.5.7一般符号general symbol基本符号basic symbol表示一类事物或其特征，或作为符号族(2.5.11)中各个图形符号(2.5)组成基础的较简明的图形符号。2.5.8特定符号specified symbol将限定要素(3.7)或其他符号要素(3.6)附加在一般符号(2.5.7)之上形成的含义具体的图形符号(2.5)。2.5.9方框符号blocksymbol用以表示元件、设备等的组合及其功能，既不给出元件、设备的细节也不考虑所有的连接，形状为矩形的图形符号(2.5)。2.5.10符号集symbolset对象(3.14)或符号要素(3.6)间具有相关性的一组图形符号(2.5)。2.5.11符号族symbol family使用具有特定含义的图形特征表示共同概念的一组图形符号(2.5)。2.5.12技术产品文件用图形符号 graphical symbols for use in technical product documentationtpd符号tpd symbols用于技术产品文件，表示对象和（或）功能，或表明生产、检验和安装的特定指示的图形符号(2.5)。2.5.12.1简图用符号symbols for diagram在简图中表示系统或设备各组成部分之间相互关系的技术产品文件用图形符号(2.5.12)。2.5.12.2标注用符号symbols for indicating表示在产品设计、制造、测量和质量保证等全过程中涉及的几何特性（如尺寸、距离、角度、形状、位置、定向等)和制造工艺等的技术产品文件用图形符号(2.5.12)。2.5.13设备用图形符号 graphical symbols for use on equipment用于各种设备，作为操作指示或显示其功能、工作状态的图形符号(2.5)。2.5.13.1显示符号display symbol呈现设备的功能或工作状态的设备用图形符号(2.5.13)。2.5.13.2控制符号control symbol作为操作指示的设备用图形符号(2.5.13)。2GB/T15565.1-20082.5.13.3图标icon呈现在屏幕或显示器上的设备用图形符号(2.5.13)。注：图标可分静态图标、根据用户的输人改变的交互式图标和根据设备状态改变的动态图标。2.5.14标志用图形符号graphical symbols for use on sig用于图形标志，表示公共、安全、交通、包装储运等信息的图形符号(2.5)。注：术语“图形标志见GB/T15565.2.2.5.14.1公共信息图形符号public information graphical symbol向公众传递信息，无需专业培训或训练即可理解的标志用图形符号(2.5.14)。2.5.14.2安全符号safety symbol与安全色及安全形状共同形成安全标志的标志用图形符号(2.5.14)。注：术语“安全色”、“安全形状”和“安全标志”见GB/T15565.2.3图形符号设计3.1基本网格basic grid用于设计技术产品文件用图形符号(2.5.12)的坐标网格。注：基本网格的格线间距为某一模数M(见图1)，可在格线间再作出10等分的轴助格线。如将基本网格用点阵图形代替则称为基本点阵。y轴格线轴助格线基准点x轴注：d=(1/10)M.图1基本网格3
