GBT 9286-1998 色漆和清漆 漆膜的划格试验.pdf

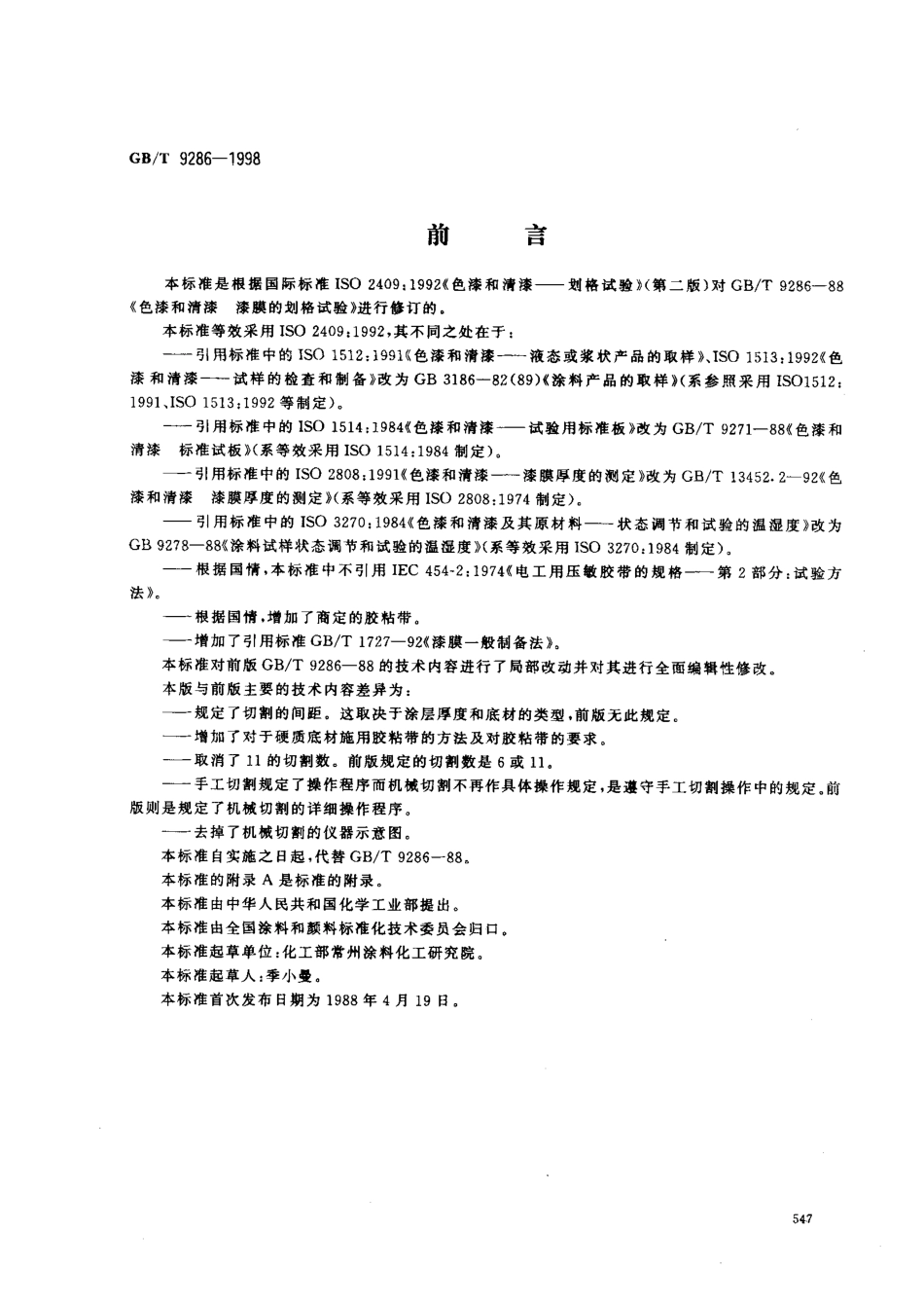

G B/T 9 2 8 6-1 9 9 8前言 本标准是根据国际标准 I S O 2 4 0 9:1 9 9 2 色漆和清漆划格试验(第二版)对 G B/T 9 2 8 6-8 8 色漆和清漆漆膜的划格试验 进行修订的。本标准等效采用I S O 2 4 0 9:1 9 9 2，其不同之处在于:引用标准中的 I S O 1 5 1 2:1 9 9 1 色漆和清漆液态或浆状产品的取样,I S O 1 5 1 3:1 9 9 2 色漆和清漆试样的检查和制备 改为G B 3 1 8 6-8 2(8 9)K 涂料产品的取样(系参照采用 I S 0 1 5 1 2:1 9 9 1,I S O 1 5 1 3:1 9 9 2 等制定)。引用标准中的 I S O 1 5 1 4:1 9 8 4 色漆和清漆试验用标准板 改为 G B/T 9 2 7 1-8 8 色漆和清漆标准试板(系等效采用I S O 1 5 1 4:1 9 8 4 制定)。引用标准中的I S O 2 8 0 8:1 9 9 1 色漆和清漆漆膜厚度的测定 改为G B/T 1 3 4 5 2.2-9 2(色漆和清漆漆膜厚度的测定(系等效采用I S O 2 8 0 8:1 9 7 4 制定)。引用标准中的I S O 3 2 7 0:1 9 8 4 色漆和清漆及其原材料状态调节和试验的温湿度 改为GB 9 2 7 8-8 8(涂料试样状态调节和试验的温湿度)(系等效采用I S O 3 2 7 0:1 9 8 4 制定)。根据国情，本标准中不引用 I E C 4 5 4-2:1 9 7 4 电工用压敏胶带的规格第 2部分:试验方法 。根据国情.增加了商定的胶粘带。增加了引用标准 G B/T 1 7 2 7-9 2 K 漆膜一般制备法。本标准对前版G B/T 9 2 8 6-8 8 的技术内容进行了局部改动并对其进行全面编辑性修改。本版与前版主要的技术内容差异为:规定了切割的间距。这取决于涂层厚度和底材的类型，前版无此规定。增加了对于硬质底材施用胶粘带的方法及对胶粘带的要求。取消了1 1 的切割数。前版规定的切割数是 6 或 1 1,手工切割规定了操作程序而机械切割不再作具体操作规定，是遵守手工切割操作中的规定。前版则是规定了机械切割的详细操作程序。去掉了机械切割的仪器示意图。本标准自实施之日起，代替G B/T 9 2 8 6-8 8.本标准的附录 A是标准的附录。本标准由中华人民共和国化学工业部提出。本标准由全国涂料和颜料标准化技术委员会归口。本标准起草单位:化工部常州涂料化工研究院。本标准起草人:季小曼。本标准首次发布日期为 1 9 8 8年4月 1 9日。G s/T 9 2 8 6-1 9 9 8I S O前言 I S O(国际标准化组织)是一个由各国标准团体(I S O成员团体)组成的世界性联合机构。国际标准的制定工作一般是通过I S O技术委员会来进行的。对已设置技术委员会的某专业领域感兴趣的每个成员团体均有权参加该委员会。与I S O有联系的政府和非政府的国际组织也可参与该专业工作。I S O与从事电工技术标准化事务的国际电工委员会(I E C)密切合作。技术委员会所受理的国际标准草案，应发送给各成员团体投票表决，至少要有 7 5%的投票团体同意，草案才获批准，发布为国际标准。国际标准I S O 2 4 0 9 是由I S O/T C 3 5色漆和清漆技术委员会,S C 9 色漆和清漆通用试验方法分技术委员会制定的。中 华 人 民 共 和 国 国 家 标 准色漆和清漆漆膜的划格试验P a i n t s a n d v a r n i s h e s-C r o s s c u t t e s t f o r f i l ms G B/T 9 2 8 6-1 9 9 8e q v I S O 2 4 0 9:1 9 9 2代替 GB/T 9 2 8 6-8 81 范围1.1 本标准规定了在以直角网格图形切割涂层穿透至底材时来评定涂层从底材上脱离的抗性的一种试验方法。用这种经验性的试验程序测得的性能，除了取决于该涂料对上道涂层或底材的附着力外，还取决于其他各种因素。所以不能将这个试验程序看作是测定附着力的一种方法。注 1:虽然本试验主要规定用于实脸室，但也适用于现场试脸.1-2 所规定的方法可用作通过/不通过，或在适宜的场合，可用作一种六级分级试验(见8-3)。当用于多层涂层体系时，可用来评定该涂层体系中各道涂层从每道其他涂层脱离的抗性。1.3 本试验可在涂有罩面漆的物体上和/或特制试样上进行。虽然本试验方法适用于硬质底材(钢)和软质底材(木材和塑料)上的涂料，但这些不同底材需要采用一种不同的试验步骤(见第 7 章)。本试验方法不适用于涂膜厚度大于 2 5 0 I.m的涂层，也不适用于有纹理的涂层.注2:当应用于设计成凹凸不平的图案表面的涂层时，该方法所得的结果会有较大的偏差。2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。G B/T 1 7 2 7-9 2 漆膜一般制备法，G B 3 1 8 6-8 2(8 9)涂料产品的取样，(n e q I S O 1 5 1 2:1 9 7 8 等)G B/T 9 2 7 1-8 8 色漆和清漆标准试板3 1(e g v I S O 1 5 1 4:1 9 8 4)G B 9 2 7 8-8 8 涂料试样状态调节和试验的温湿度4 1(e q v I S O 3 2 7 0:1 9 8 4)G B/T 1 3 4 5 2.2-9 2 色漆和清漆 漆膜厚度的侧定 (e q v I S O 2 8 0 8;1 9 7 4)3 招要的补充资料 对于任何特定应用而言，本标准中规定的试验方法，需要用补充资料来加以完善。这些补充资料的项 目在附录 A 中列出。采用说明1)I S O 2 4 0 9:1 9 9 2中役有引用此相应的标准.2)I S O 2 4 0 9:1 9 9 2中引用 I S O 1 5 1 2:1 9 9 1,I S O 1 5 1 3:1 9 9 2,3)I S O 2 4 0 9:1 9 9 2 中引用 I S O 1 5 1 4:1 9 8 4,4)I S O 2 4 0 9;1 9 9 2中引用 I S O 3 2 7 0;1 9 8 4,5)I S O 2 4 0 9:1 9 9 2中引用 I S O 2 8 0 8:1 9 9 1国家质，技术监份局1 9 9 8 一 1 1 一 0 4批准1 9 9 9 一 0 6 一 0 1 rzaGB/r 9 2 8 6 一 1 9 9 84 仪器4.1 切割刀具 确保切割刀具有规定的形状和刀刃情况 良好是特别重要的。4 门门下面列出一些适宜的切割工具，如图l a)和 1 6)所示:a)单刃切割刀具的刀刃为 2 0 0 -3 0 0，以及其他尺寸，如图 l a)规定。b)六个切割刀的多刃切割刀具，刀刃间隔为 1 m m或 2mm，如图 l b)规定 在所有情况下，单刃切割刀具是优先选用的刀具，即适用于硬质或软底材上的各种涂层。多刃刀具不适用于厚涂层(1 2 0 p m)或坚硬涂层，或施涂在软底材上的涂层。4，2 4.1.1 规定的刀具适用于手工操作，虽然这是较常用的方法。刀具也可以安装在获得更均匀切割的马达驱动的仪器上，应用仪器的操作程序应经有关双方商定。4.2 导向和刀刃间隔装置 为了把间隔切割得正确，当用单刃切割刀具时，需要一系列导向和刀刃间隔装置，一个适用的装置如图 2 所示。4.3 软毛刷4.4 透明的压敏胶粘带 采用的胶粘带，宽2 5 mm,粘着力(1 0 士1)N/2 5 m m或商定v o4.5 目视放大镜 手把式的，放大倍数为2 倍或3 倍。5 采样按G B 3 1 8 6 的规定采取受试产品的代表性样品。6 试板6 1 底材 除非另有商定，从G B/T 9 2 7 1 规定的那些底材中挑选一种底材。试板应该平整且没有变形。试板的尺寸应是能允许试验在三个不同位置进行，此三个位置的相互间距和与试板边缘间距均不小于5 m m,当试板是由较软的材料(例如木材)制成时，其最小厚度应为1 0 m m。当试板由 硬的材料制成时，其最小厚度应为。.2 5 m m.注 3:尺寸约 1 5 0 m m X 1 0 0 m m的长方形试板是适宜的。注4 在试板是由木材制得情况下，木纹的方向和结构可能影响试验，而且明显的木纹会使评定不能进行。6.2 试板的处理及涂装 除非另有商定，按G B/T 9 2 7 1 的规定处理每块试板，按G B/T 1 7 2 7 的规定制备样板。“6.3 样板的干燥 按G B/T 1 7 2 7-9 2 中第7 章的规定进行a e6.4 涂层厚度的测定 按G B/T 1 3 4 5 2.2 规定的方法之一，测定干燥涂层的厚度，以k m计。测定时，尽可能在靠近要测定切割试验位置的涂层上进行。测定涂层厚度的次数视所用方法而定。采用说明:1 1 I S O 2 4 0 9:1 9 9 2中没有此规定。2)I S O 2 4 0 9:1 9 9 2中没有此规定.3)I S O 2 4 0 9:1 9 9 2中没有此规定.G B/T 9 2 8 6 一 1 9 9 87 操作步骤了.1 总则7.1 门试验条件和试验的次数 除非另有商定，测试条件按G B 9 2 7 8的规定。注 5:在现场试验时 将允许采用环境条件。在样板上至少进行三个不同位置(见 6.1)试验(也见 8-1)。如果三次结果不一致，差值超过一个单位等级，在三个以上不同位置重复上述试验，必要的话，则另用样板，并记下所有的试验结果。7.1.2 样板的状态调节 除另有规定，在试验前，样板在G B 9 2 7 8 规定的条件下至少放置 1 6 h,7.1.3 切割数 切割图形每个方向的切割数应是 6,了.1.4 切割的间距 每个方向切割的间距应相等，且切割的间距取决于涂层厚度和底材的类型，如下所述:0 6 0 p m:硬底材，1 m m间距。0-6 0 F a m:软底材，2 m m间距。6 1-1 2 0 p m:硬或软底材，2 mm间距 1 2 1-v 2 5 0 p m:硬或软底材，3 m m间距。7.2 用手工法切割涂层7.2.1 将样板放置在坚硬、平直的物面上，以防在试验过程中样板的任何变形。7.2.2 按下述规定的程序完成手工切割。试验前，检查刀具的切割刀刃，并通过磨刃或更换刀片使其保持良好的状态。如果样板是木质材料或类似材料制成，则在与木纹方向呈约4 5 0 方向进行切割。7.2.3 握住切割刀具(4-1)，使刀垂直于样板表面对切割刀具均匀施力，并采用适宜的间距导向装置(4.2)，用均匀的切割速率在涂层上形成规定的切割数。所有切割都应划透至底材表面。如果不可能做到切透至底材是由于涂层太硬而造成的，则表明试验无效，并如实记录。7.2.4 重复上述操作，再作相同数量的平行切割线，与原先切割线成 9 0 0 角相交，以形成网格图形。7.2.5 用软毛刷(4-3)沿网格图形每一条对角线，轻轻地向后扫几11 C ，再向前扫几次。7.2.6 只有硬底材才另外施加胶粘带(4.4)。按均匀的速度拉出一段胶粘带，除去最前面的一段，然后剪下长约 7 5 m m 的胶粘带。把该胶粘带的中心点放在网格上方，方向与一组切割线平行，如图 3 所示，然后用手指把胶粘带在网格区上方的部位压平，胶粘带长度至少超过网格 2 0 m m,为了确保胶粘带与涂层接触良好，用手指尖用力蹭胶粘带。透过胶粘带看到的涂层颜色全面接触是有效的显示。、在贴上胶粘带5 mi n内，拿住胶粘带悬空的一端，并在尽可能接近6 0。的角度，在 0.5-1.0 内平稳地撕离胶粘带(见图3),7.2.7 可将胶粘带固定在透明膜面上进行保留，以供参照用。了.3 采用电动机驱动的刀具切割涂层 如果切割刀具采用电动机驱
