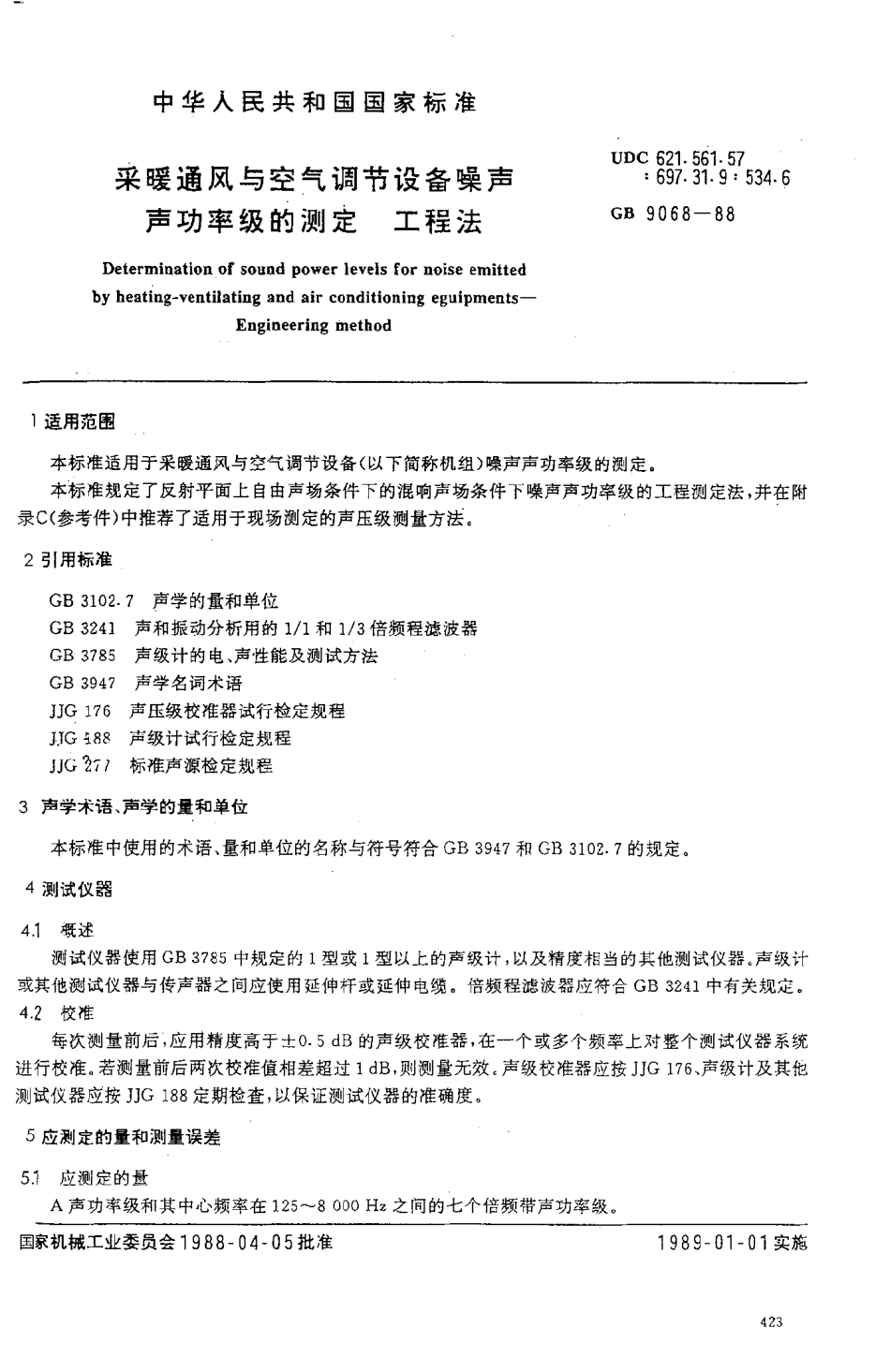

GBT 9068-1988 采暖通风与空气调节设备噪声声功率级的测定 工程法.pdf

中华 人 民 共 和 国 国 家 标 准采暖通风与空气调节设备噪声 声功 率 级 的测 定工 程 法UDC 6 2 1-5 6 1-5 7 ，6 9 7-3 1.9:5 3 4.6GB 9 06 8 一 8 8 D e t e r mi n a t i o n o f s o u n d p o w e r l e v e l s f o r n o is e e m i t t e db y h e a t i n g-v e n t il a t i n g a n d a i r c o n d it i o n i n g e g u ip me n ts-E n g i n e e r i n g me t h o d !适用范围 本标准适用于采暖通风与空气调节设备(以下简称机组)噪声声功率级的测定。本标准规定了反射平面上自由声场条件下的混响声场条件下噪声声功率级的工程测定法，并在附录C(参考件)中 推荐了 适用于现场测定 的声压级测量 方法。2引用标准 G B 3 1 0 2.7 声学的量 和单位 GB 3 2 4 1 声和振动分析用的 1/1 和 1/3 倍频程滤波器 GB 3 7 8 5 声级计的电、声性能及测试方法 GB 3 9 4 7 声学名词术语 J J G 1 7 6声压级校准器试 行检定规程 J J G i 8 8 声级计试行检定规程 1 J G 7 1标准声源检定规 程3声学术语、声学的量和单位 本标准中 使用的 术语、量 和单位的名 称与符号符合G B 3 9 4 7 和G B 3 1 0 2.7 的 规定。4测 试仪器4.1 概述 测试仪器使用G B 3 7 8 5中规定的1 型或 1 型以上的声级计，以及精度相当的其他测试仪器 声级计或其他测试仪器与传声器之同应使用延伸杆或延仲电缆。倍频程滤波器应符合G B 3 2 4 1 中有关规定。4.2 校准 每次测量前后 应用精度高于士。.5 d B的声级校准器，在一个或多个频率上对整个测试仪器系统进行校准。若测量前后两次校准值相差超过1 d B，则测量无效 声级校准器应按J J G 1 7 6、声级计及其他测试仪器应按J J G 1 8 8 定期检查，以保证测试仪器的准确度。5应测定的量和测量误差5.1 应测定的量 A声功率级和其中心频率在1 2 5 -8 0 0 0 H z 之间的七个倍频带声功率级。国家机械工业委员会 1 98 8一 0 4 一 05批准1 98 9 一 01 一 01实施GB 9 068 一 882 测量误差 按照本标准进行测量,A计权声功率级的 标准偏差为2 d B，倍频带声功 率级的标准偏 差不 大于表1规定的值。表 1倍频带中心频率，H:标准偏差,d B1 2 55.02 5 03.05 0 0 -4 0 0 02.08 0 0 04.0 注:测量误差系指由于各种因素所造成的累计标准偏差 但不包括各次测量中因机器安装和运转状态改变所引起 的机器本身声功率的变化.6 机组的安装与运转6.1 安装61.1 机组应按有关技术条件的要求进行安装，所有的 零部件都应安装完整，但不应额外增加隔声和吸声部件。6.1-2 机组通常应安装在一个反射平面(即地面)上。吊顶式以及安装在墙壁上的机组，在测试室地面安装时，亦应安装在与墙壁或天花板相似条件的位置。6.1-3 通常靠墙安装的机组测量时应靠墙安装，该墙面应是反射平面，即安装在两个反射平面上。6.1.4 在混响声场条件下测量时，若机组既不是靠墙也不安装在墙壁上，则其它装时 应避开对称的位置，并且声源的主要表面不应平行于邻近的混响室墙面，机组表面与其墙面的距离不应小于 1 ma6.2 运转 固定转速的机组应在额定转速下稳定、连续运转;具有分档转速的机组测量应在最高转速下运转，或在每一档转速下进行。反射平面上自由声场条件下测试方法7 门测试环境了.飞.1 反射平面 反射平面应是由 混凝土、沥青或其他类似的 坚实材料构成的平整表面，其尺寸应大于测量表面 在其上的投影7.1.2 合适的测试环境 合适的 测试环境应分别规定为 一个反射平面上的 半空间或两个反射平面上的四 分之 一空间。理想的测试环境是除了规定的反射平面以外，没有其他反射物。附录A(补充件)给出了测 试环境的鉴定方法7.2 基准体 基准体 是一 个正好 包络被测机组并终止于反射 平面上的最小矩形六面体，确定基准体时，对于机组上凸出的小部件(如连接管、提手等)不予考虑。7，3 测量表面 测量表面分为半环测量表面和矩形六面体测量表面，见附录B l m，则应选用7.3.2 条所述的矩形六面体测量表面。7.3.1.2 半球测量表面面积由式(2)计算:S,=2 n r .，二(2)式 中:S,半 球 测 量 表 面 面 积,m l;r 半球测量表面半径,m,7.3.2 矩形六面体测量表面 矩形六面体测量表面是位于反射平面上，各面与基准体对应面平行、且对应面间的距离为 l m的矩形 箱表面，见附录B(补充件)。7.3.2.1 一个反射平面上测量表面面积由式(3)计算，占:=4(a b,+友 十c a)式 中:S:一 测 量 表 面 面 积，m，;a,b测量表面长、宽的一半，m;测量表面的高,m,7.3,2-2 两个反射平面上测量表面面积由式(4)计算;S,=4(a b+b c,+0.5 c a )(3)(4)式 中:S，一 测 量 表 面 面 积,m l;a ,b 测量表面长，宽的一半，m;cl测量表面的高,m,了.4 声压级的测量了.4.1 背景噪声了.4 门门 属下列情况之一者仅在一个测点位置上测量背景噪 声:a.背景噪声声压级比机组噪声声压级低 1 0 d B以上;b，背景噪声源运离试验场地。否则，应在每一个测点位置上测量背景噪 声。7.4.1.2 背景噪声按表 2 进行修正。本标准要求测得的机组噪声声压级与背景噪声声压级之差不小于6d B 表 2 d B测得的机组噪声声压级与背景噪声声压级之差从测得的声压级中减去的修正量 1 007.4.2 风速GB 9 068 一 887.4-2.1 室外测量时 测点附近的风速应小于6 m/s(相当 于4 级风)，当风速大于1 m/s 时，应使用风罩。7.4.2.2 当机组出风口处的测点风速大于 5 m/s 时，应将测点偏移4 5。方向，以避开出风口.7.4.3 测点位置 所有的测点都应在 7.3 条所确定的测量表面上。图B l-图B 3给出了测量表面上测点位置，表 B I表 B 3 分别给出了各测点的坐标。7.4-3.1 半 球测量表面上 共布置 1 0 个测点(见图B l 和表B 1),7.4-3.2 矩形六面体测量表面上的测点分为基本测点和附加测点。一个反射平面的矩形六面体测量表面，基本测点为 s 个，附加测点为 8 个(见图B 2 和表B 2);两个反射平面上的矩形六面体测量表面，基本测点为6 个，附加测点为5 个(见图B 3 和表B 3),7.4-3.3 在下列情况下应增加附加测点:a.基准体的任一边尺寸大于 2 m;b.基本测点上测得的声压级最大与最小两者分贝差值超过测点数目。了.4.4 测量 测量时传声器应正对被测机组方向。声级计应采用“慢”时间计权特性测量。当声级计指针摆动不大 于士 3 d B 时，用目 测 法 读 取 平 均 值。中 心 频 率 为此 5 H z 的 倍 频 带，观 测时 间 至 少 为3 0 s,A 计 权和 其他的倍频带，观测时间至少为 t o s,当 声级计指针摆动大于士 3 d B 时，则应使用具有较长时间常数的模拟仪器或数字积分式声级计进行测量。7.4.5 测量环境的修正 当测量环境中有不必要的反射物存在时，则应对测量结果加以修正。确定环境修正值 x的方法见附录A(补充件)。7.5 表面声压级的计算 测量表面平均声压级由式(5)计算:L p 一 t o lg aN 客 1 00 a.。二(5)式中:L,测量表面平均A计权或倍频带声压级，d B(基准值为2 0 K P a，以 下同);几，按7.4.1 条对背景噪 声修正 后的 第i 点A计权或倍频带声压级，d B;N测点数。7.6 声功率级的计算 声功率级由式(6)计算:L 一(L。一K)+1 0 l g(S/S u)式中:L w A计权或倍频带声功率级，d B(基准值为I P W，以下同);L,测量 表面 平均声压级，d B;K环境修正值(见附录 A),d B;S测量表面面积，m;S 基准面积为 l m=o.(6)8 混响声场测量方法 本章规定了混响室的相对比 较法测定机组噪声声功 率级的方法。经鉴定合格的混响室，按照有关标准，可采用直接法测量。G B 9 0 6 8 一 8 88 门i 昆 响室的要求 测试室可以是专用混响室，也可以是具有坚硬反射面的普通房间，但应符合以下规定:8.1.1 混响室的长、宽、高尺寸的相互比例均不应接近整数，最大尺寸与最小尺寸之比应小于 3.8.1.2 混响室的容积为1 8 0 -4 0 0 m .8-飞.3 反射面的吸 声系数应小于。.0 6，任一面的吸声系数应在。.5 压 至1.s 4 之间，石 为房间总的平均吸声系数。8.1.4 机组体积应小于混响室容积的 1%.8.1.5 为 避免在测量过程中测试室中的空气吸声发生过大的 变化，在测试室内 对标准 声源 和机组噪声的 整个测试过程中，温度t(C)和相对湿度R H(写)应加以 控制。当乘积R H X(t+5)的变化超过士 1。%时，测量应停止。8.2 一声压级的测量8.2.1一 混响室内声压级测量应使用压强型传声器，否则应作无规入射响应修正。8.2.2 测点离房间表面的距离应大于 l m，任意两个测点的距离应大于 工 m，测点距机组表面的最小距离由式(7)计算 D m。一。.3 V i .7)式中:D.,.-测点离机组表面的最小距离，m;V-混响室容积,m.如果选定的测点在一个平面内，则该平面与 房间内表面的夹角应大于1 0.8.2.3 按8.2.2 条的 规定选择6 个测点位置，测量每个测点的 倍频带声压级，并按式(8)计算每个倍频带的标准偏差:。一(N一 1)-=(Z(L，一 L,)4。，。(8)式中:，测量的标准偏差，d B;L,;第1 点的 倍频带声压级，d B;L,按式(9)计算的平均值，d B;N测s总数。L,一 。19 1 1g N 睿 1 00.tt)。“”，一(9)标准偏差。应小于 2.3 d B，否则测点应增加到 1 2 个，再按式(8)计算。这时标准偏差。应不大于4 d B，否 则应考虑改 换测试场地。8.3 声功率级的计算8.3.1 将符合有关标准的规定并按 J J G 2 7 7检定合格的标准声源，放置在测试室的地面上，使其离任何传声器的距离满足8.2.1 条的规定。8.3.2 按 8.2 条的规定 测量和计算标准声源的倍频带声压级。8.13 倍频带声功率级由式(1 0)计算:L-=L,+(L w，一L,)式中:L-机组的倍频带声功率级，d B;L,机组的平均倍频带声压 级，d B;L w标准声源的倍频带声功率级，d B;乌 按8.3.2测得的标准声源的倍频带声压级，d B,。.，1 。，一1 0)GB 906 8 一 8 8A计权声功率级由式(1 1)计算:LW A 了i n l o(宁 l n c o.I L;+C d.(1 1内节口、J 山 甲1，-.1式中:L W A 计算得到的A计权声功率级，d B;L w,接 式(1 0)计 算的 第1 个 倍频 带 声 功 率 级，d B;C;按表3 确定的A计权衰减量。表 32倍频带中 心频率,H zC;,d B 11 2 5一 1 6 1 122 5 0一 8.635 0 0一 3 241 0 0 0052 0 0 0:+1.264 0 0 0+1.078 0 0 0一 1.19 记录内容 测试记录应包括如下内容，记录表格形式见附录D(参考件)。9.1 被测机组机组的型号、名称、制造厂和出厂编号及其他有关参数;机组的测试工况参数
