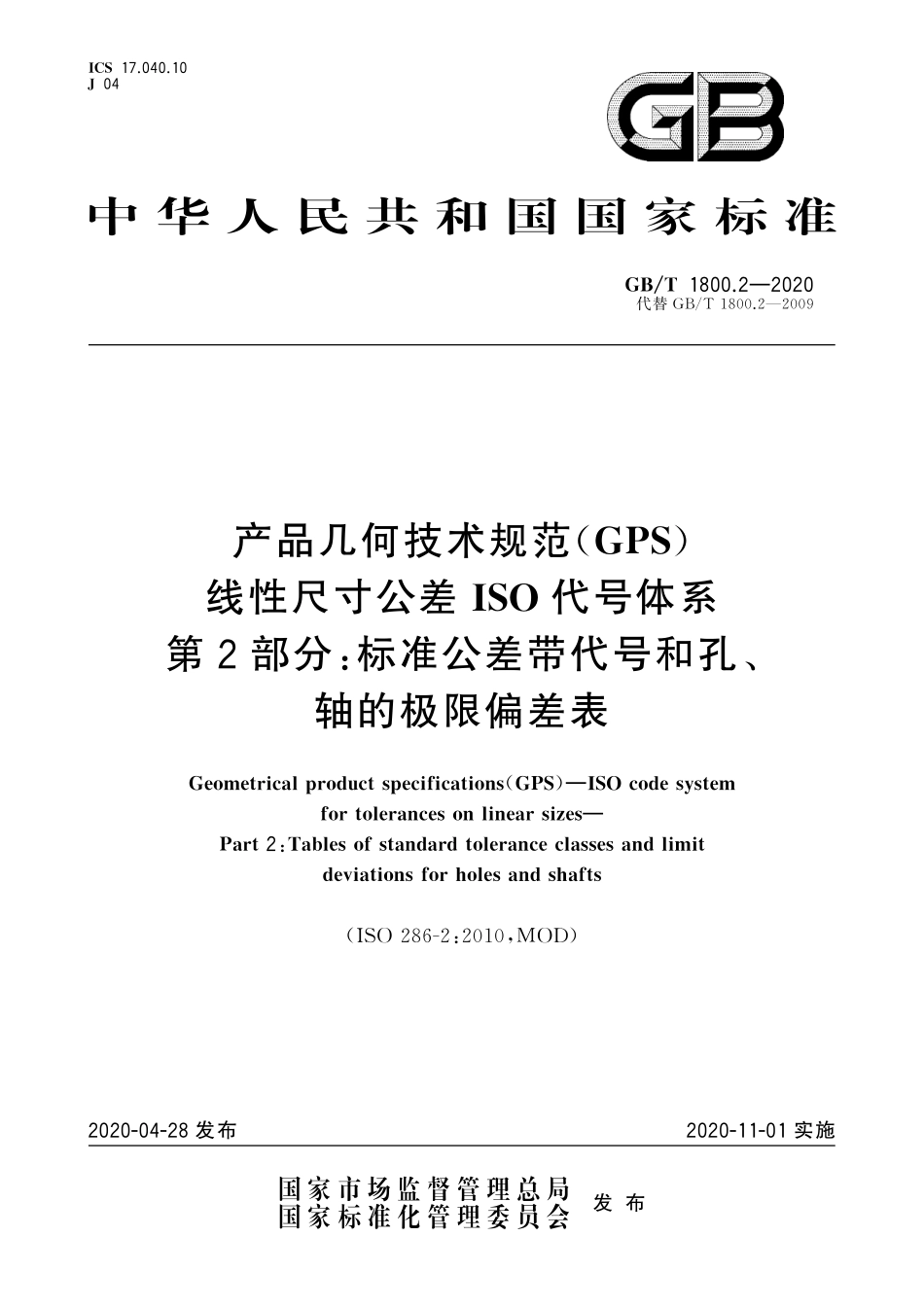

I C S1 7.0 4 0.1 0J0 4中 华 人 民 共 和 国 国 家 标 准G B/T1 8 0 0.22 0 2 0代替G B/T1 8 0 0.22 0 0 9产品几何技术规范(G P S)线性尺寸公差I S O代号体系第2部分:标准公差带代号和孔、轴的极限偏差表G e o m e t r i c a l p r o d u c t s p e c i f i c a t i o n s(G P S)I S Oc o d e s y s t e mf o r t o l e r a n c e so nl i n e a r s i z e sP a r t 2:T a b l e so f s t a n d a r dt o l e r a n c e c l a s s e sa n d l i m i td e v i a t i o n s f o rh o l e sa n ds h a f t s(I S O2 8 6-2:2 0 1 0,MOD)2 0 2 0-0 4-2 8发布2 0 2 0-1 1-0 1实施国 家 市 场 监 督 管 理 总 局国 家 标 准 化 管 理 委 员 会发 布前 言 G B/T1 8 0 0 产品几何技术规范(G P S)线性尺寸公差I S O代号体系 分为2个部分:第1部分:公差、偏差和配合的基础;第2部分:标准公差带代号和孔、轴的极限偏差表。本部分为G B/T1 8 0 0的第2部分。本部分按照G B/T1.12 0 0 9给出的规则起草。本部分代替G B/T1 8 0 0.22 0 0 9 产品几何技术规范(G P S)极限与配合 第2部分:标准公差等级和孔、轴的极限偏差表。与G B/T1 8 0 0.22 0 0 9相比主要技术变化如下:“两平行平面型”改为“两相对平行面”(见第1章,2 0 0 9年版的第1章);修改了范围中用来说明孔、轴的上、下极限偏差的示意图(见第1章,2 0 0 9年版的第1章);将“标准公差等级”改为“标准公差”(见第3章,2 0 0 9年版的第3章);删除了“关于推荐选用的孔公差带见G B/T1 8 0 12 0 0 9”(见2 0 0 9年版的第4章);在各极限偏差表的标题下,对于孔,增加了上极限偏差=E S,下极限偏差=E I;对于轴,增加了上极限偏差=e s,下极限偏差=e i。本部分使用重新起草法修改采用I S O2 8 6-2:2 0 1 0 产品几何技术规范(G P S)线性尺寸公差I S O代号体系 第2部分:标准公差带代号和孔、轴的极限偏差表。本部分与I S O2 8 6-2:2 0 1 0相比存在技术性差异。相应技术性差异及其原因如下:关于规范性引用文件,本部分做了具有技术性差异的调整,以适应我国的技术条件,调整的情况集中反映在第2章“规范性引用文件”中,具体调整如下:用修改采用国际标准的G B/T1 8 0 0.12 0 2 0代替I S O2 8 6-1:2 0 1 0。本部分还做了下列编辑性修改:纳入了I S O2 8 6-2:2 0 1 0/C o r.1:2 0 1 3的内容。本部分由全国产品几何技术规范标准化技术委员会(S A C/T C2 4 0)提出并归口。本部分起草单位:中原工学院、中机生产力促进中心、泛亚汽车技术中心有限公司、哈尔滨工业大学、大连科技学院、山东理工大学、洛阳轴承研究所有限公司。本部分主要起草人:赵则祥、明翠新、牛小旭、朱悦、刘永猛、李东兴、吕海霆、任东旭、李飞雪。本部分所代替标准的历次版本发布情况为:G B/T1 8 0 0.41 9 9 9;G B/T1 8 0 0.22 0 0 9。G B/T1 8 0 0.22 0 2 0引 言 加工零件对极限与配合的需要主要由批量生产的零件与加工方法的本身不精确之间的互换能力的需求造成的,这种需求与所发现的大多数工件要素没必要要求尺寸“正确”的事实是吻合的。为了满足配合功能,发现对于制造有给定工件其尺寸位于两允许极限之间(如一公差)是足够的。这就是在保证产品功能配合要求下制造中可接受的尺寸变动量。同样,两个不同零件的配合要素之间需要一特定配合条件的场合,需将一个容量(或者正或者负)赋予一公称尺寸以得到所需要的间隙或过盈。G B/T1 8 0 0给出了国际上可接受的线性公差代码制,它提供了一个适用于两种尺寸类型要素:“圆柱”和“两相对平行面”的公差与偏差制,本代码制的宗旨是实现功能配合。术语“孔”“轴”和“直径”被用来标示圆柱形(例如,对孔或轴直径的公差标注)尺寸要素。为了简化,它们也被用于两相对平行面(如对键的厚度或槽宽的公差标注)。对于形成配合的要素,线性尺寸公差的I S O代码制应用的前提条件是孔和轴的公称尺寸相同。G B/T1 8 0 0.2的以前版本具有作为对尺寸要素的尺寸的缺省的拟合准则的包容准则,然而,G B/T3 8 7 6 2将这种缺省的拟合准则变成了两点尺寸准则。这就意味着形状不再受尺寸规范的控制。在许多情 况 下,符 合 本 部 分 的 直 径 公 差 不 足 以 对 所 期 望 的 配 合 功 能 有 效 控 制。需 要 符 合G B/T3 8 7 6 2.1的包容准则。此外,几何形状公差和表面结构要求的应用可改善对期望功能的控制。各公差带代号及其偏差之间关系的常用图形展示在附录A中给出。本部分是一项产品几何技术规范(G P S)标准,被称为通用G P S标准(参见G B/T2 0 3 0 8)。有关本部分与G P S矩阵模型的关系的更多详细信息参见附录B。G B/T1 8 0 0.22 0 2 0产品几何技术规范(G P S)线性尺寸公差I S O代号体系第2部分:标准公差带代号和孔、轴的极限偏差表1 范围G B/T1 8 0 0的本部分规定了孔、轴常用公差带代号的极限偏差数值,其数值是按G B/T1 8 0 0.1中的标准公差和基本偏差数值表计算得到的。它包括孔的上极限偏差E S和轴的上极限偏差e s、孔的下极限偏差E I和轴的下极限偏差e i(见图1和图2)。注:在极限偏差数值表中,除了对称于零线的公差带代号J S和j s外,上极限偏差E S或e s的数值是在下极限偏差E I或e i的数值之上。本部分建立了线性尺寸公差的I S O代号体系,其适用以下类型的尺寸要素:a)圆柱面;b)两相对平行面。为简化,并且考虑具有圆截面的圆柱工件的重要性,只对这些要素明确指定。然而,为了更好理解,本部分所给公差和偏差同样适用于非圆形截面的工件。特别是,术语“孔”或“轴”通常被用于表示圆柱面型要素(如孔或轴直径的公差标注),为简化,这些术语也被用于两相对平行面型(如键的厚度或槽宽的公差标注)。有关术语、符号和代号体系的基础及更多信息见G B/T1 8 0 0.1。极限偏差AGHJ SJKMNPZ CE S=E I+I TE I0(见表2)E S=0+I TE I=0E S=+I T/2E I=-I T/2E S0(见表2)E S(见表2和表3)E S0(见表3)E I=E S-I T 注1:I T见表1。注2:所代表的公差带近似对应于公称尺寸大于1 0mm1 8mm的范围。说明:1 公称尺寸3mm时,K 1K 3,K 4K 8;2 3mm5 0 0mm时,K 4K 8;4 M 1M 6;5 M 9M 1 8;公称尺寸5 0 0mm时,M 7M 8;6 1mm5 0 0mm时,N 1N 8,N 9N 1 8;7 3mm公称尺寸5 0 0mm时,N 9N 1 8。图1 孔(内要素)的上、下极限偏差1G B/T1 8 0 0.22 0 2 0极限偏差a ghj sjkmz ce s0(见表4)e i=e s-I Te s=0e i=0-I Te s=+I T/2e i=-I T/2e s=e i+I Te i0(见表5)e s=e i+I Te i0(见表5)注1:I T见表1。注2:所代表的公差带近似对应于公称尺寸大于1 0mm1 8mm的范围。说明:1 j 5,j 6;2 k 1k 3;公称尺寸3mm时,k 4k 7;3 3mm5 0 0mm时,k 4k 7。图2 轴(外要素)的上、下极限偏差2 规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。G B/T1 8 0 0.12 0 2 0 产品几何技术规范(G P S)线性尺寸公差I S O代号体系 第1部分:公差、偏差和配合的基础(I S O2 8 6-1:2 0 1 0,MO D)3 标准公差表1中给出了标准公差等级I T 0 1 I T 1 8的数值。4 孔的极限偏差本部分规定的孔的公差带代号,对公称尺寸至5 0 0mm的见图3,公称尺寸大于5 0 0mm31 5 0mm的见图4,对应的极限偏差数值列于表2 表1 6。关于推荐选用的公差带代号见G B/T1 8 0 0.12 0 2 0的4.4和第5章。注:仅对有限范围的公称尺寸提供了一些公差带代号,更多信息参见6.1。5 轴的极限偏差本部分规定的轴的公差带代号,对公称尺寸至5 0 0mm的见图5,公称尺寸大于5 0 0mm31 5 0mm的见图6,对应的极限偏差数值列于表1 7 表3 2。2G B/T1 8 0 0.22 0 2 0关于推荐选用的公差带代号见G B/T1 8 0 0.12 0 2 0的4.4和第5章。注:仅对有限范围的公称尺寸提供了一些公差带代号,更多信息参见6.1。6 表2至表3 2的说明6.1 由G B/T1 8 0 0.1给出的数值表可以计算所说明表中的数值以得到公差带代号所用的基本偏差,对于公差带代号,表中没有条目,但已为其留下了空间。6.2 表中有的用双横细线将公称尺寸至5 0 0mm和公称尺寸大于5 0 0mm的两者极限偏差数值隔开以示区别。表1 公称尺寸至31 5 0mm的标准公差数值公称尺寸mm标准公差等级I T 0 1I T 0 I T 1 I T 2 I T 3 I T 4 I T 5 I T 6 I T 7 I T 8 I T 9I T 1 0 I T 1 1 I T 1 2 I T 1 3 I T 1 4 I T 1 5 I T 1 6 I T 1 7 I T 1 8大于至标准公差值mmm30.3 0.5 0.8 1.223461 01 42 54 06 0 0.1 0.1 40.2 5 0.4 0.611.4360.4 0.611.5 2.54581 21 83 04 87 5 0.1 20.1 8 0.3 0.4 80.7 5 1.2 1.861 00.4 0.611.5 2.54691 52 23 65 89 0 0.1 50.2 20.3 60.5 8 0.9 1.5 2.21 01 80.5 0.8 1.223581 11 82 74 37 0 1 1 0 0.1 80.2 70.4 3 0.7 1.1 1.8 2.71 83 00.611.5 2.54691 32 13 35 28 4 1 3 0 0.2 10.3 30.5 20.8 4 1.3 2.1 3.33 05 00.611.5 2.5471 11 62 53 96 2 1 0 0 1 6 0 0.2 50.3 90.6 2 11.6 2.5 3.95 08 00.8 1.223581 31 93 04 67 4 1 2 0 1 9 0 0.3 0.4 60.7 4 1.2 1.934.68 01 2 011.5 2.5461 01 52 23 55 48 7 1 4 0 2 2 0 0.3 50.5 40.8 7 1.4 2.2 3.5 5.41 2 01 8 01.223.5581 21 82 54 06 3 1 0 0 1 6 0 2 5 0 0.4 0.6 3 11.6 2.546.31 8 02 5 0234.571 01 42 02 94 67 2 1 1 5 1
