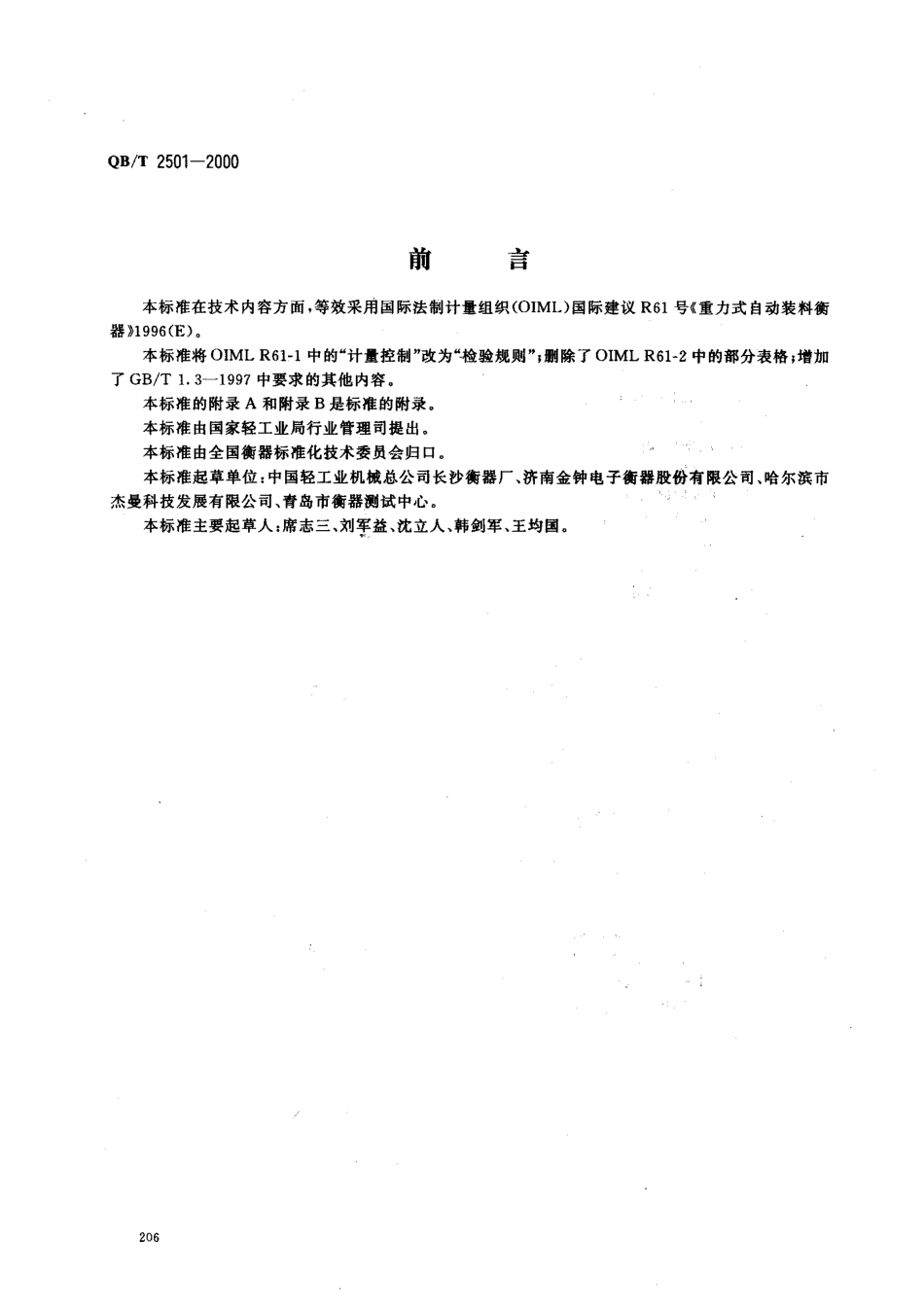

Q B/T 2 5 0 1-2 0 0 0前言 本标准在技术内容方面，等效采用国际法制计量组织(O I ML)国际建议R 6 1 号 重力式自 动装料衡器 1 9 9 6(E),本标准将O I ML R 6 1-1 中的“计量控制”改为州 检验规则”;删除了O I ML R 6 1-2 中的部分表格;增加了G B/T 1.3-1 9 9 7 中 要求的 其他内 容.本标准的附录A和附录B是标准的附录。本标准由国家轻工业局行业管理司提出。本标准由 全国衡器标准化技术委员会归口。，本标准起草单位:中国轻工业机械总公司长沙衡器厂、济南金钟电子衡器股份有限公司、哈尔滨市杰 曼 科技 发 展 有限 公 司、青岛 市 衡 器 测 试中 心。丫、本标准主要起草人:席志三、刘军益、沈立人、韩剑军、王均国。Q B/T 2 5 0 1-2 0 0 0O I ML前言 国际法制计量组织(O I MI)是一个世界范围的、政府间的组织，其主要任务是协调各成员国计量机构或有关组织使用各种国际法制计量组织的规程及计t管理.O I ML的出版物主要有两类:1)国际 建 议(O I M L.R),是 确定计量器具特性要求、规定 侧量方法和检 侧设备的 典型规程。O I M L各成员国应尽可能履行这些国际建议。2)国际文件(O I M L.D)，这些国际文件实质上是提供资料旨 在提高各计量单位的工作。O I ML建议及文件由各成员国和有关的国际及地区性组织组成的委员会及各分会共同参与制定。O I MI和某些组织间的合作，例如I S O和I E C之间的合作，其主要目的就是要避免一些技术要求之间的 矛盾，使计量器具的 制造厂、用户以 及实验室等可同 时 应用O I M L 和其 他组 织的出 版物。国 际建议 及国际 文件用 法文和 英文出 版，定期 加以 修 改。O I ML的出版物可以 从该组织的总部获得。国际法制计量局 1 1,r u e T u r g o t-7 5 0 0 9 法国巴黎 电话:3 3(0)1 4 8 7 8 1 2 8 2 和4 2 8 5 2 7 1 1 传真:3 3(0)1 4 2 8 2 1 7 2 7 本出版物标准O I ML R 6 1-1 1 9 9 6(E)修订本，是由O I ML T C 9/S C 2“自 动衡器”工作组制定的。本建议经 1 9 9 5 年国际法制计量大会发布，1 9 9 6 年正式批准代替 1 9 8 5 年版本。中华人 民共和国轻工行业标准Q B/T 2 5 0 1-2 0 0 0重力式自动装料衡器范围 本标准规定了重力式自 动装料衡器(定量自 动衡器)(以下简称“装料 衡器”)的定义、分类、要求、试验方法、检验规则和标志、包装、运枯、贮存。本标准适用于通过自 动称量，把散状物料分成许多质鱼预先规定的、实际上是恒定的、相互分离的载荷的装料衡器。注本 标准 没 有限 制 装 料 衡 器的 最大 秤 f 或 最 小秤 最。装料衡器作为非自动衡器使用时，应偷足O I ML国际建议R 7 6 号 非自动衡器 的要求。2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。G B 1 9 1-1 9 9。包装储运图示标志 G B/T 3 7 9 7-1 9 8 9 电 控 设备 第二部 分:装有电 子器件的电 控 设备 G B/T 6 3 8 8-1 9 8 6 运输包装收 发货标志 C B/T 7 5 5 1-1 9 9 7 称重传感器 G B/T 7 7 2 4-1 9 9 9 称重显示控制器 Q B 1 5 6 3-1 9 9 2 衡器产品型号编制方法3 定义 本标准采用下列定义。本标准所用的定义均出自 国际计量基本词汇与通用术语(V I M 1 9 9 3 年版本)和 法制计量词汇(V ML 1 9 7 8 年版本)，以 下解释仅适用于本标准。3.1 衡器 w e i g h i n g i n s t r u m e n t 利用作用于物体上的重力来确定该物体质量的计量仪器。根据操作方式，衡器分为自动衡器和非自动衡器。3.2 自 动衡器 a u t o m a t i c w e i g h i n g i n s t r u m e n t 称量过程不需要操作者干预，而是按照预先确定的处理程序自动称量的衡器。3.3 重力 式自 动 装料衡 器 a u t o m a t ic g r a v i m e t r ic f i l l i n g in s t r u m e n t 把散状物料分成许多质量预先规定的、实际上是恒定的、相互分离的载荷，并将载荷装人容器的自动衡器。它主要包括一个或多个称重单元或与其相关联的一个或多个自动给料装置，以及相应的控制装置和出料装置。重力式自动装料衡器还包括下列三类衡器:3.3.1 组合(选择组合)衡器 a s s o c i a t i v e(s e l e c t i v e c o m b i n a t i o n)w e i g h e r国家轻工业局 2 0 0 0-1 2 一 0 1 批准2 0 0 1 一 0 6 一 0 1 实施Q B/T 2 5 0 1-2 0 0 0 包括一个或多个称重单元，对相应的载荷组合进行计算，并将其组合作为一次装料，随之输出的装料衡器。3.3.2 累 加衡器 c u m u l a t i v e w e i g h e r 只有一个称重单元，通过一个以上的称童周期，用装置控制一次装料的装料衡器。3.3.3 减量衡器 s u b t r a c t i v e w e ig h e r 通过控制称重料斗中的出料，来确定装料的装料衡器。3.4 机电装料衡器 m a c h i n e r y a n d e l e c t r o n i c f i l l w e i g h i n g i n s t r u m e n t 称重单元以机械杠杆为主要传力装置.通过电子装置控制的重力式自动装料衡器。3.5 电 子衡器 e l e c t r o n ic i n s t r u m e n t 装 有 电 子 装 置 的 衡 器。卜3.6 管理衡器c o n t r o l i n s t r u m e n t 用于确定装料衡器输出的试验装料质量的衡器。，3.7 装料 f i l l 一个或多个载荷抽人一个容器.构成预定的质量。3.8 结构c o n s t r u c t i o n 注:在本标准中，术语“装t”一词是指采用某种方式完成一个或多个特定功能的任何部件.3.8.1 称重单元 w e i g h i n g u n i t 提供待称载荷的质量信息的装置，可以由全部或部分非自 动称量装置组成。3.8.2 承载器 l o a d r e c e p t o r 用于承受载荷的部件。3.8.3 给料装 置 f e e d i n g d e v ic e 向 称重单元提供散状物料的 装置，该装置可以 有一级或多级工作方式.3.8.4 控制装置 c o n t r o l d e v i c e s3.8.4.1 给料控制装置 f e e d c o n t r o l d e v i c e 调节给料装置给料速率的装置。3.8.4.2 装料设定装置 f il l s e t t i n g d e v i c e 允许设定预设值的装置。3.8-4.3最 后 断 料 装 置 f i n a l f e e d c u t-o f f d e v i c e 控制最终给料的截止，使装料的平均质量符合预设值的装置。该装置可具有对空中落料的 调节补偿功能。;.3.8-4.4 校准装置c o r r e c t i o n d e v i c e 自动校准装料衡器设定值的装置。3.8.5 电子装置e l e c t r o n i c d e v i c e 由电子组件组成并能完成某特定功能的装置，通常被制成一个独立的单元，并能单独进行试验。3.8.6 电子组件 e l e c t r o n i c s u b-a s s e m b l y 由电子元件构成，并且自身有明确的功能。3.8.7 电子元件 e l e c t r o n i c c o m p o n e n t 在半导体、气体或真空中，利用电子传导或空穴导电的最小物理实体。3.8.8 指示装置 i n d i c a t i n g d e v i c e 衡器中以质量单位显示称量结果数值的一套组件;对于装料衡器只要目的明确，既可以指示载荷的质量值，也可指示载荷质量值与预设值之间的差值。3.8.9 置零装置 z e r o-s e t t i n g d e v i c e 当衡器空载时使示值调至零点的装置。O B/T 2 5 0 1 一2 0 D 03 8 9 1 非自 动置 零装置 n o n 一 a u t o m a t ic z e r o 一 s e t t i n g d e v ic e 通过操作将指示装置调至零点的装置。3 8 9 2 半自 动置零装置 s e m i 一 a u t o m a t i c z e r o 一 s e t t i n g d e v i c e 给出一个手动指令后，即能自动将指示装置调至零点的装置。3 8 9 3 自 动置零装置 a u t o m a t i c z e r o 一 s e t t i n g d e v ic e 无需操作即能将指示装置自动调至零点的装置。3 8 1 0除 皮 装 置 t a r e d e v ic e 当衡器的承载器上有载荷时，将示值调至零点的装置。不改变净重的称量范围(添加皮重装置);减小净重的称量范围(扣除皮重装置)。3.9 计量特性 m e t r o l o g i c a l c h a r a c t e r i s t i c s3.9.1 分度值(d)s c a l e i n t e r v a l(d)是以质量单位表示的下述差值。模拟指示中 相邻两条刻度线的对应值。数字指示中相邻的两个示值。3.9.2 物料参考颗粒质量 r e f e r e n c e p a r t i c l e m a s s o f a p r o d u c t 其质量等于从一个或多个载荷中 取出的10个最大基本颗粒或片粒的 平均值。3.9.3 预设值 Pre se t vafu e 为规定装料的标称值，由操作人员借助装料设定装置预设的、以质量单位表示的值。3 9 4 静态设定点 s t a t i c s e t p o i n t 在静态试验中，为平衡装料设定装置指示选定值的试验祛码或质量块的值。3 9 5 称量周期 w e i g h i n g c y c l e 操作包括:将物料送到承载器。称量操作。单个分离载荷的卸料。39.6 最后给料时间 f i n a l t i m e 用来完成最后将物料送到承载器所需的时间。3.9.7 最小秤量m i n i m u mc a p a c i t y(m i n)能在承载器上自动称量的最小分离载荷。3.9.8 最大秤量 m a x i m u n c a p a c i t y(m a x)能在承载器上自动称量的最大分离载荷。9 缩小比(R)r e d u c t i o nr a t i o(R)载荷传递装置的缩小比R为:.。.。.。(1):F M 作用在载荷测量装置上的力;几_ 一一作用在承载器上的力。1 0 预热时间 w a r m 一 u p t i m e从装料衡器接通电源到它能正常工作所经历的时间。9.中乐3.式3.3.9 1 1 每次装料的平均载荷数 a v e r a g e n u m b e r o f l o a d s p e r f i l l
