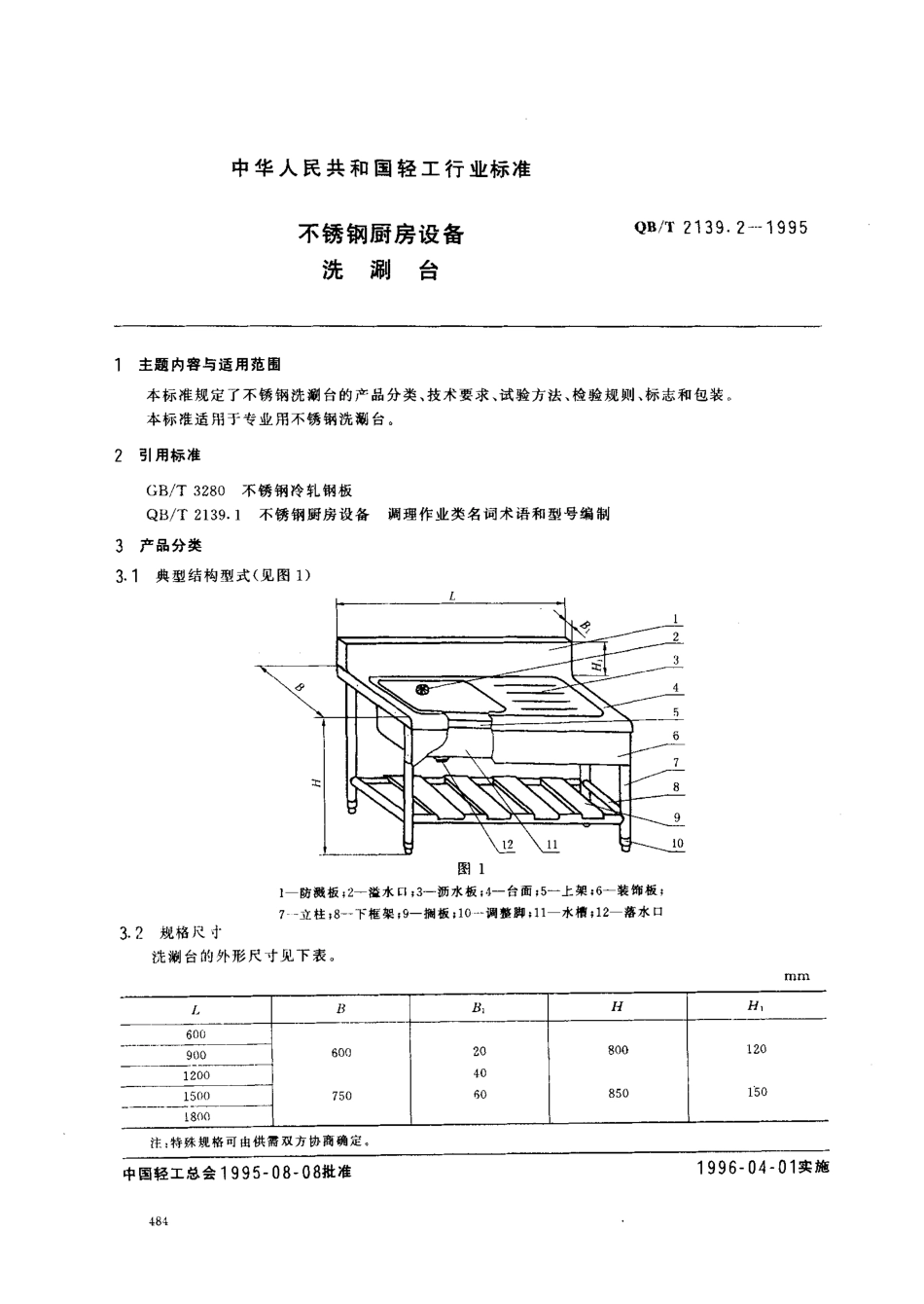

中华人民共和国轻工行业标准不锈钢厨房设备 洗测台Q B/T 2 1 3 9.2 一1 9 9 51 主题内容与适用范围 本标准规定了不锈钢洗测台的产品分类、技术要求、试验方法、检验规则、标志和包装。本标准适用于专业用不锈钢洗测台。2 引用标准 G B/T 3 2 8 0 不锈钢冷轧钢板 QB/T 2 1 3 9.1 不锈钢厨房设备调理作业类名词术语和型号编制3 产品分类3.1 典型结构型式(见图1 1-防溅板理一滋水 1 口一沥水板;7 一台面卢一上架 6-装饰板;7一 立柱:8 一下框架四一搁板;1 0一 调整脚;1 1 一水槽;1 2 一落水口3.2 规格尺寸 洗测台的外形尺 寸见下表。mmL1 3B1H月16 0 06 0 07 5 02 04 06 08 0 08 5 01 2 01 5 09 0 01 2 0 01 5 0 0生 8 0 0注 特殊规格可由供需双方协商确定。中国轻工总会1 9 9 5-0 8-0 8 批准1 9 9 6-0 4 一 0 1 实施4 8 4Q B/T 2 1 3 9.2 一1 9 9 53.3 TJ号编制3.3.1 洗m台的V号编制应符合Q B/T 2 1 3 9.1的规定。3.3.2 示例 长度为1 8 0 0 m m,宽度为6 0 0 m m，第一次设计的双槽带沥水板洗测台。ZS-2 S B1 8 6 0-14 技术要求4.1 产品所使用的不锈钢原材料应符合G B/T 3 2 8。中奥氏体和铁素体型不锈钢的有关规定。4.2 产品抛光后表面纹理应均匀一致，外表面粗糙度2:为3.2 k m，且不得有明显划痕、锤印及烧痕4.3 产品焊接部位应牢固，焊纹均匀一致，不允许有未焊透、裂纹等缺陷，外露焊缝均应进行抛光或去色处理。4.4 产品各连接部位的紧固件应位置均匀，连接牢固。4.5 产品与人体接触部位不允许有尖角和毛刺。4.6 外形尺寸极限偏差为士3 m m,4.7 防溅板对台面的垂直度不大于2 mm。立柱与台面的垂直度不大于 5 mm,4.8 调整脚应坚固，调整灵活。4.9 排水机构和水槽不应有渗水、漏水现象，排水机构应能在 2 mi n内将满水槽的水排净4.1 0 水槽底部应能承受i o o k g 载荷，其变形量应小于3 m m,4.1 1产 品 在4 9 0 N 水 平 集 中 力 的 作 用 下，框 架 的 变 形 量 应 小 于1 5 m m 去 除 作 用 力 后，框 架 的 变 形 量 应小于 3 m m5 试验方法5，1 外观质量的检验 对4.2,4.3,4.4,4.5,4.8 条采用手感、目测检验。5.2 尺 寸公差的检验 对4.6 条采用钢卷尺或钢直尺检验。5.3 形位公差的检验 对4.7 条采用 9 0。角尺和钢直尺检验。54 水槽满水试验 密闭落水口，将水槽中注满清水，静置 1 h后，检查有无渗、漏现象，然后打开落水口，测量排净水的时间。5.5 承载试验 在水槽底部中央加l o o k g 的砂袋，静止1 h 后，取出砂袋，测量受载平面对角线交点处垂直方向变形量。5.6 水平受力试验(见图 2 将产品置于平稳处，底脚固定，分别从左右上框架中部加 4 9 0 N水平力各 5 次，每次作用时间为 5 s,在加载状态下，分别测量受力端的变形量，取其平均值去除作用力后，再测其残留变形量。4 R 5Q B/T 2 1 3 9 2 一1 9 9 5变形 量4 9 0 N图 2:，;检验规则 产品检验分出厂检验和型式检验。出厂检验项目包括 4.2,4.3,4.4,4.5,4.6,4.7,4.8 条，检验不合格允许修复后重新检验;如仍不符合要求，则判为不合格品。6.3 有下列情况之一时，应进行型式检验。a，新产品或老产品转厂生产时;b.正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时;c.正常生产时，每年至少进行一次;d.国家质量监督机构提出进行型式检验的要求时。6.4 型式检验每次抽检数量不得少于一台，按本标准全项检验，检验时有一项不合格，则应加倍抽检如仍不符合要求，则该批产品判为不合格品了 标志、包装、运输、贮存了.1 标志 产品应有标志了2 包装 产品用塑料袋，标志内容应包括商标、产品名称、型号规格、制造厂名称和出厂日期。、纸箱、木箱包装或按用户要求办理，产品包装应能适应所用交通工具的运输。正式包装外应有标志，标志内容应包括:产品名称、生产厂家、型号规格、重量、体积、装箱日 期等。附加说明:本标准由中国轻工总会质量标准部提出。本标准由全国日用五金标准化中心归口。本标准由哈尔滨市厨房设备制造厂负责起草;由广州市萌芽厨房设备工业公司、天津市厨房设备I、北京厨房设备集团公司、_ 七 海不锈钢厨房设备厂、上海厨房设备金属制品厂、苏州厨房设备厂参加起草。本标准主要起草人许瑞生、陆万强。自本标准实施之日起，原轻工业部发布的专业标准 Z B Y 7 3 0 2 0-1 9 8 7 不锈钢厨房设备洗测台 作废4 8 6
