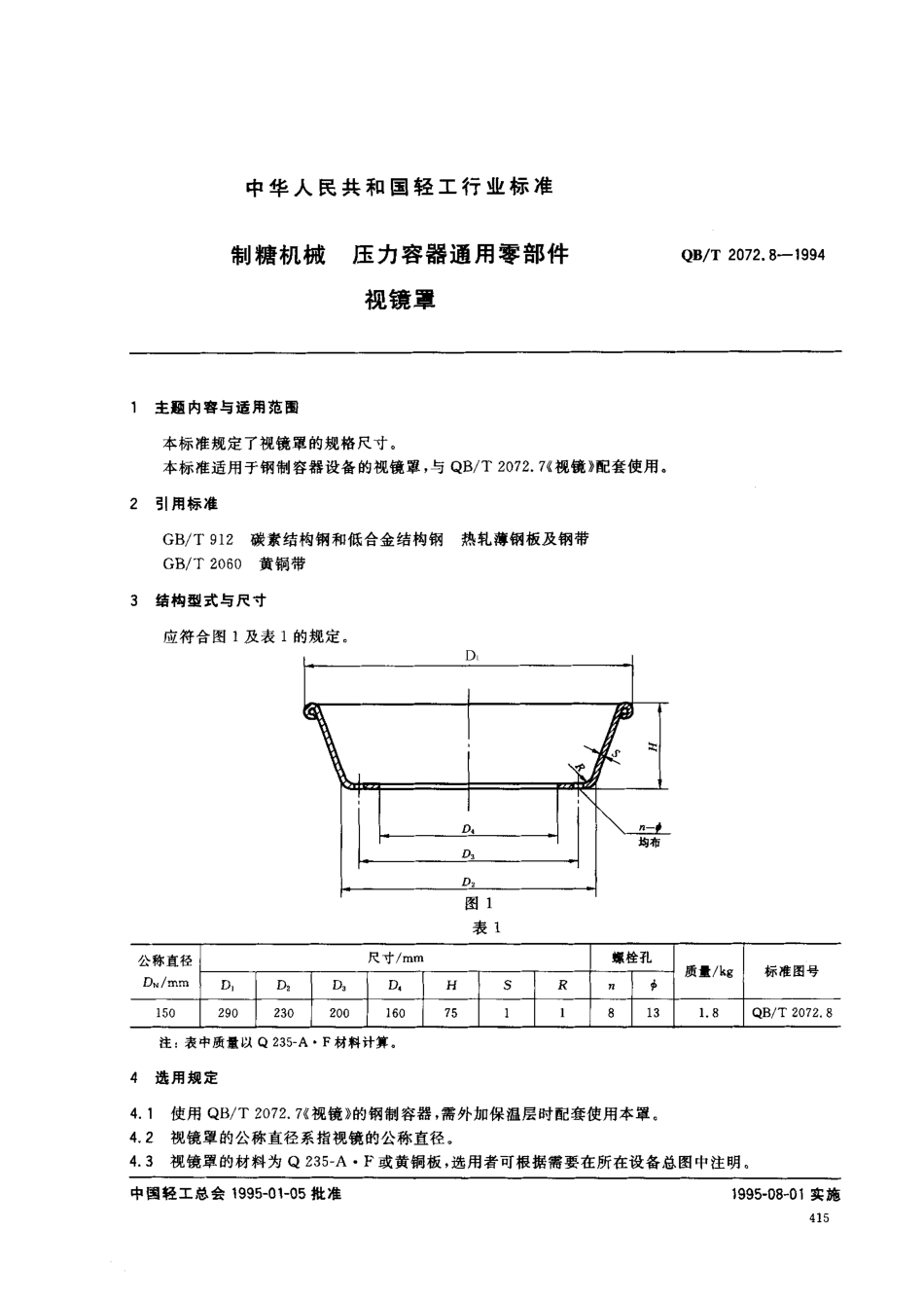

中华人民共和国轻工行业标准制糖机械压力容器通用零部件 视镜罩Q B/T 2 0 7 2.5-1 9 9 4主题内容与适用范围本标准规定了视镜罩的规格尺寸。本标准适用于钢制容器设备的视镜罩，与Q B/T 2 0 7 2.7 视镜 配套使用。2 引用标准G B/T 9 1 2 碳素结构钢和低合金结构钢 热轧薄钢板及钢带G B/T 2 0 6 0 黄铜带3 结构型式与尺寸应符合图1 及表 1 的规定。一，J,-x 巨-1D,川 一 D,表 1公称直径D、/mm尺寸/mm螺栓孔质量/k g标准图号D,D,D,D,HSR升01 5 02 9 02 3 02 0 01 6 07 51181 31.8Q B/T 2 0 7 2.8注:表中质量以 Q 2 3 5-A F材料计算。4 选用规定使用Q B/T 2 0 7 2.7 视镜 的钢制容器，需外加保温层时配套使用本罩。视镜罩的公称直径系指视镜的公称直径。视镜罩的材料为 Q 2 3 5-A F或黄铜板，选用者可根据需要在所在设备总图中注明。414.243中国轻工总会 1 9 9 5-0 1-0 5 批准1 9 9 5-0 8-0 1 实施 41 5Q B/T 2 0 7 2.8-1 9 9 45 技术条件5.1 视镜罩材料Q 2 3 5-A F钢板应符合G B/T 9 1 2 的规定，选用时零件外表面应镀铬抛光。如选用黄铜板应符合G B/T 2 0 6。的规定。5.2 相邻两螺栓孔中心距允许偏差为士0.5 m m，任意两螺栓孔中心距弦长允许的偏差为士1 m m,6 标记示例视镜罩 D H 1 5 0 Q B/T 2 0 7 2.8附加说明:本标准由中国轻工总会质量标准部提出。本标准由全国压力容器标准化技术委员会专用压力容器分技术委员会归口。本标准由中国轻工总会广州机械设计研究所、中国轻工总会杭州机械设计研究所负责起草本标准主要起草人李天祥、方英、张一慧、陈祥龙。
