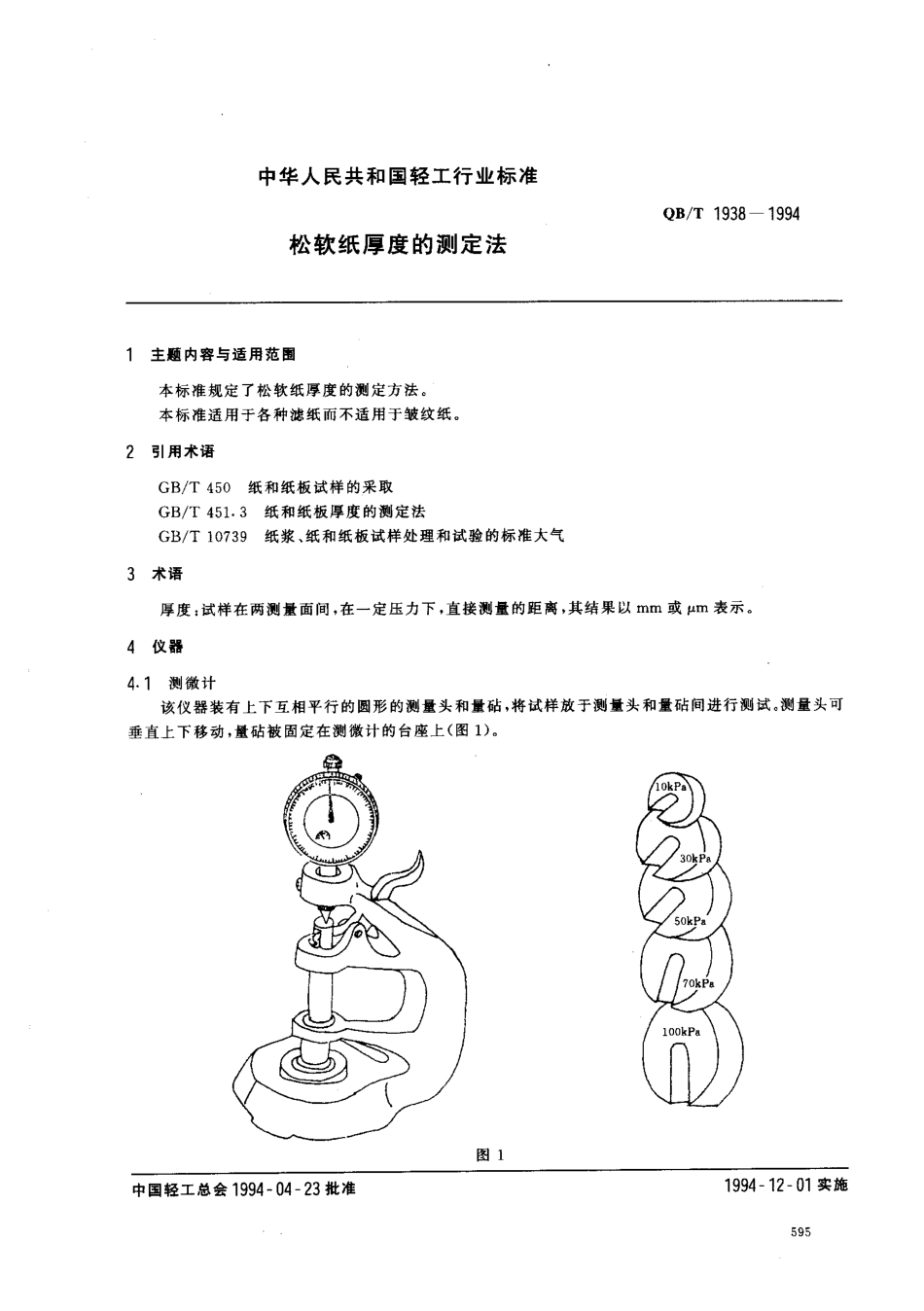

中华人民共和国轻工行业标准Q B/T 1 9 3 8 一1 9 9 4松软纸厚度的测定法1 主题 内容与适用范围本标准规定了松软纸厚度的测定方法。本标准适用于各种滤纸而不适用于皱纹纸。2 引用术语G B/T 4 5。纸和纸板试样的采取G B/T 4 5 1.3 纸和纸板厚度的测定法G B/T 1 0 7 3 9 纸浆、纸和纸板试样处理和试验的标准大气3 术语厚度:试样在两测量面间，在一定压力下，直接侧量的距离，其结果以m m或J im表示。4 仪器4.1 测微计 该仪器装有上下互相平行的圆形的测量头和量砧，将试样放于测量头和量砧间进行测试。测量头可垂直上下移动，量砧被固定在测微计的台座上(图 1)e中国轻工总会1 9 9 4-0 4-2 3 批准1 9 9 4 一 1 2 一 0 1 实施Q B/T 1 9 3 8 一 1 9 9 44.2 测量头直径应为(1 6.。士。.5)mm，量砧的直径比其稍大，以保证测厚度时的受压测量面积为2 0 0 mm,4.3 测量面的受力应均匀，测量过程中测量面所受压力参考表 1,表 1滤纸名称测量接触压力，k P a玻璃纤维滤纸2 0 士 3植物纤维滤纸3 0 士 3三滤纸5 0 士 54.44.5求。注:三滤纸为滤清器用机油过滤纸、柴油过滤纸和空气过滤纸.当测微计的读数为零时，上测量面的整个平面应与下测量 面完全接触。测微计的性能要求，按 G B/T 4 5 1.3中附录指定的方法校核，测微计的结构性能应符合表 2的要表 2 测 微 计 性 能示值误差尺 寸 分 段,m m0-0.10.1 1.01.0-4.0两测量面间平行度指针回零稳定性示值变动性允 许 误 差，mm 士0.0 0 5 士0.0 0 8 士0.0 1 2 O.0 0 5 簇0.0 0 5 毛0.0 0 45 取样按 G B/T 4 5 0 取样。6 试样的处理 按G B/T 1 0 7 3 9 规定执行了 试样的制备 从样品中随机取出2 0或多于2 0 个试样，不得从同一张样中取出多于2 个试样。在标准大气的条件下进行试样准备，并在同等条件下进行处理，将试样切成 6 0 m m X 6 0 m m至 1 0 0 m m X 1 0 0 m m或1/1 0 0 m,的圆形试片。8 试验步骤8.1 测微计的校验 常用的测微计须每天校对一次其测量的重复性和指示偏差，每月校对一次测微计的两受压测量面间的压力和平行。8.2 测量 在试样温湿处理的标准大气条件下完成测量操作，把测微计放在无震动的平台上，调好零点，并按产品标准要求选择好测试压力，把试样放入张开的测量面间，慢慢地以低于3 mm/s的速度将上侧量面轻轻地放在试样上，注意避免产生任何冲击作用，待指示值稳定后，但要在试样被“压陷”下去前读数，时间通常为2 一5 s o需要避免人为地对测微计施加任何压力，每一试样的测定点按图 2的规定进行。Q s/T 1 9 3 8 一 1 9 9 4 00 0g o o图 z9 结果的表示9.1 厚度 计算读数的平均值，以m m或p m表示，取三位有效数字。1 0 试验报告 应包括下列项 目:a.本标准编号;b.试样温湿处理的大气条件;c.测量面间的压力;d.纸和纸板的平均厚度值，如有要求报告最大值、最小值、标准差或变异系数;e 与本标准规定的方法任何不同的 情况。附加说明:本标准由中国轻工总会食品造纸部提出。本标准由全国造纸标准化中心归口。本标准由四川省造纸工业研究所负责起草。本标准主要起草人徐璐璐、张少玲、刘德文、张应灿、宁敏。5 9 7
