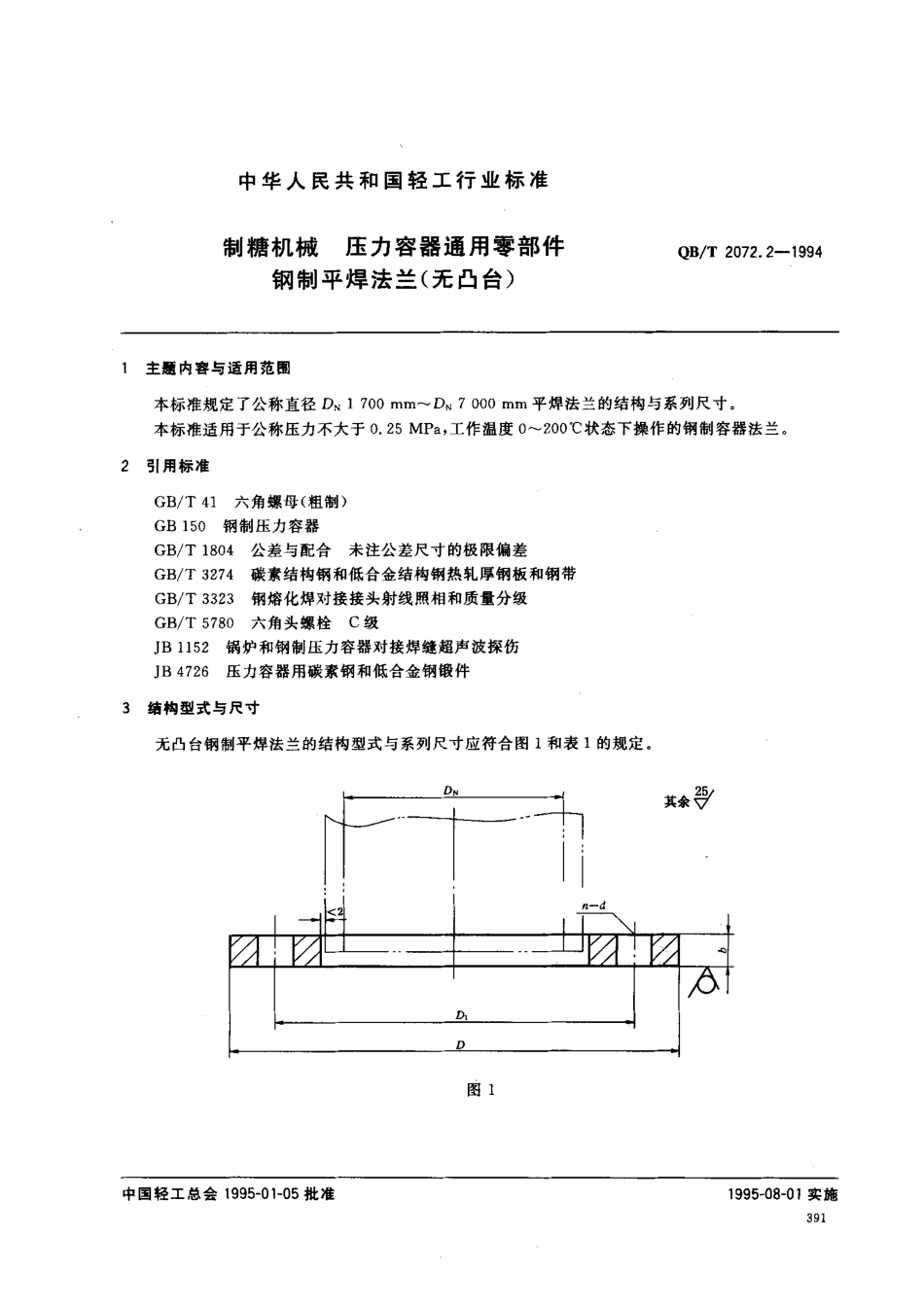

中华人民共和国轻工行业标准制糖机械压力容器通用零部件Q B/T 2 0 7 2.2-1 9 9 4钢制平焊法兰(无凸台)主魔内容与适用范围本标准规定了公称直径 D H 1 7 0 0 m m-D N 7 0 0 0 m m平焊法兰的结构与系列尺寸。本标准适用于公称压力不大于0.2 5 MP a，工作温度。-2 0 0 状态下操作的钢制容器法兰。引用标准G B/T 4 1 六角螺母(粗制)G B 1 5 0 钢制压力容器G B/T 1 8 0 4 公差与配合未注公差尺寸的极限偏差G B/T 3 2 7 4 碳素结构钢和 低合金结构钢热轧厚钢板和钢带G B/T 3 3 2 3 钢熔化焊对接接头射线照相和质量分级G B/T 5 7 8 0 六角头螺栓C级J B 1 1 5 2 锅炉和钢制压力容器对接焊缝超声波探伤J B 4 7 2 6 压力容器用碳素钢和低合金钢锻件3 结构型式与尺寸无凸台钢制平焊法兰的结构型式与系列尺寸应符合图1 和表 1 的规定。其 余 6 2 5li问图 I中国轻工总会 1 9 9 5-0 1-0 5 批准1 9 9 5-0 8-0 1 实施 3 91Q B/T 2 0 7 2.2-1 9 9 4表 1公称直径法兰螺栓D/mmU/mmDI/mmb/mmd/mm数量直径j 贝 留 iKa(1 7 0 0)1 8 5 01 7 9 02 02 74 8M 2 45 2.81 8 0 01 9 5 01 8 9 02 02 75 2M 2 45 5.6(1 9 0 0)2 0 5 01 9 9 02 02 75 6M2 45 6.22 0 0 02 1 5 02 0 9 02 02 75 6M 2 45 9.8(2 1 0 0)2 2 5 02 2 0 02 22 76 0M2 46 8.82 2 0 02 3 5 02 3 0 02 22 76 0M2 47 2.1(2 3 0 0)2 4 5 02 4 0 02 22 76 4M2 47 5.22 4 0 02 5 5 02 5 0 02 22 76 8M2 47 8.32 6 0 02 7 5 02 7 0 02 42 77 2M2 49 3.42 8 0 02 9 5 02 9 0 02 4277 6M2 41 0 0.5 23 0 0 03 1 5 03 1 0 02 6、2 78 4 M2 41 1 4.33 2 0 03 3 5 03 3 0 02 6 育2 78 8M2 41 2 3.83 4 0 03 5 6 03 5 1 02 82 79 6M2 41 4 2.43 6 0 03 7 6 03 7 1 02 82 71 0 0M2 41 5 0.73 8 0 03 9 6 03 9 1 03 02 71 0 4M2 41 7 0.44 0 0 04 2 0 04 1 2 03 03 01 0 0M2 72 3 3.04 2 0 04 4 0 04 3 2 03 23 01 0 4M 2 72 6 0.84 4 0 04 6 0 04 5 2 03 23 01 0 8M2 72 7 3.14 6 0 04 8 0 04 7 2 03 23 01 1 2M 2 72 8 5.14 8 0 05 0 0 04 9 Z 03 63 01 1 6M2 73 2 6.45 0 0 05 2 0 05 1 2 03 63 01 2 0M 2 73 3 9.75 2 0 05 4 0 05 3 2 03 63 01 2 4M 2 73 5 3.05 4 0 05 6 0 05 5 2 03 63 01 2 8M2 73 6 6.55 6 0 05 8 0 05 7 2 03 63 01 3 2M2 73 7 9.95 8 0 06 0 0 05 9 2 03 83 01 3 6M 2 74 1 5.16 0 0 06 2 0 06 1 2 03 83 31 4 0M3 04 2 3.16 2 0 06 4 0 06 3 2 03 83 31 4 4M 3 04 3 7.06 4 0 06 6 0 06 5 2 04 03 31 4 8M3 04 7 4.86 6 0 06 8 0 06 7 2 04 03 31 5 2M3 04 8 9.56 8 0 07 0 0 06 9 2 04 0331 5 6M3 05 0 4.27 0 0 07 2 0 07 1 2 04 03 31 6 0M 3 05 1 8.9注:括号内尺寸尽量不采用3 92Q B/T 2 0 7 2.2-1 9 9 44 选用规定4.1 法兰的最大工作压力为。.2 5 M P a，工作温度为。-2 0 0 C，不得用作盛装易燃、易爆或有毒性危害介质的压力容器法兰。4.2法兰材料用 Q2 3 5-A法兰采用石棉绳密封F或Q 2 3 5-A制造;螺栓用G B/T 5 7 8 0;9母用G B/T 4 1 e4.3，其余空隙以石棉泥、红丹、鱼油的捣匀物作填充。5 技术要求5.1 法兰材料用钢板应符合G B 1 5 0 第 2 章、G B/T 3 2 7 4 的规定;锻件按J B 4 7 2 6 规定检验与验收，有特殊要求时按图样的规定。5.25.3圆筒体或短节材料应与法兰材料间有良好的焊接性。法兰的尺寸精度5.3.1 法兰端面应与轴线垂直，其垂直度不超过 1 m m,5.3.2 螺栓孔中心圆直径(D,)及相邻两螺栓孔弦长的允差为士0.3 m m，任意两螺栓孔弦长的允差不超过士 2 m m,5.3.3 法兰加工面未注公差尺寸的公差等级按 G B/T 1 8 0 4的规定，孔为 H 1 4，轴为 h 1 4，长度为J s(j s)1 4，非加工面未注公差尺寸的公差等级按I T 1 6,5.4 焊接5.4.1 法兰的法兰盘与圆筒或短节连接的焊缝应充满、完整，不得有凹坑等危及强度的缺陷。5.4.2 法兰的焊接应依据可靠的焊接工艺评定，采用确保焊接质量的焊接方法和焊接工艺。5.5 检验与验收5.5.1 法兰的拼接焊缝须经百分之百射线或超声波探伤检查。5.5.2 射线探伤按 G B/T 3 3 2 3 进行，检查结果19级为合格;超声波探伤按J B 1 1 5 2 进行，检查结果II 级为合格。如有特殊要求，应在图样上注明。5.5.3 法兰表面不得有裂纹以及其他降低法兰强度或连接可靠性的缺陷。5.5.4 法兰加工完后，应在密封面上涂防锈油，并防止密封面碰伤。5.5.5 法兰理论质量按密度7.8 5 g/c m 计算。5.5.6 法兰试压与容器设备同时进行。6 标记示例公称直径为2 0 0 0 m m的无凸台钢制平焊法兰，标记为:法兰D H 2 0 0 0 Q B/T 2 0 7 2.2附加说明:本标准由中国轻工总会质量标准部提出。本标准由 全国压力容器标准化技术委员会专用压力容器分技术委员会归口。本标准由中国轻工总会广州机械设计研究所、中国轻工总会杭州机械设计研究所负责起草本标准主要起草人李天祥、方英、张一慧、陈样龙。
