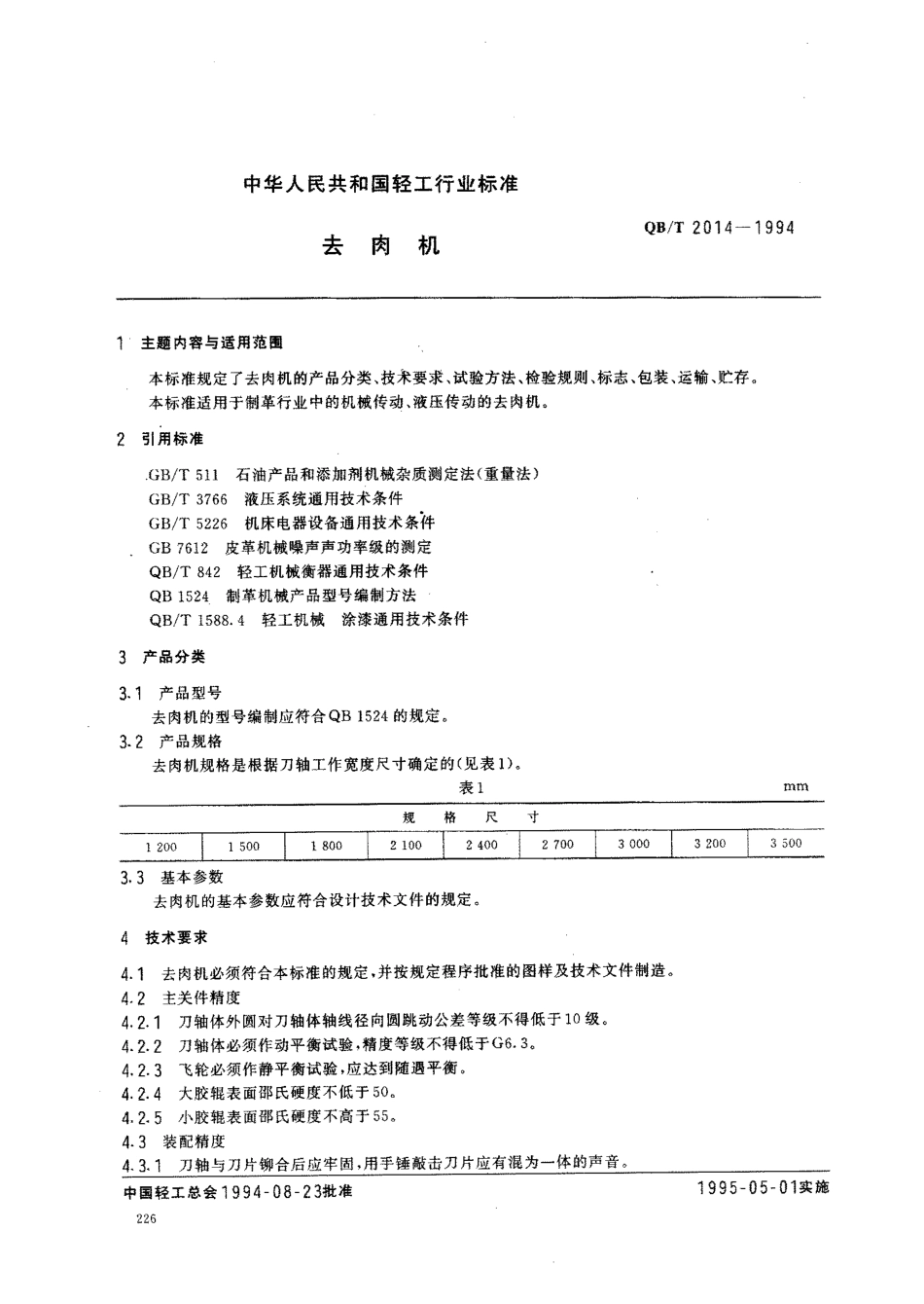

中华人民共和国轻工行业标准去肉机Q B/T 2 0 1 4 一 1 9 9 4主题内容与适用范围本标准规定了去肉机的产品分类、技术要求、试验方法、检验规则本标准适用于制革行业中的机械传动、液压传动的去肉机。引用标准、标志、包装、运输、贮存。G B/T 5 1 1G B/T 3 7 6 6GB/T 5 2 2 6石油产品和添加剂机械杂质测定法(重量法)液压系统通用技术条件机床电器设备通用技术条件G B 7 6 1 2 皮革机械噪声声功率级的测定Q B/T 8 4 2 轻工机械衡器通用技术条件Q B 1 5 2 4 制革机械产品型号编制方法Q B/T 1 5 8 8.4 轻工机械 涂漆通用技术条件3 产品分类3.1 产品型号 去肉 机的型号编制应符合Q B 1 5 2 4 的规定。32 产品规格 去肉 机规格是根据刀轴工作宽度尺寸确定的(见表1),表 1 m m一目 一 一-一一，一.一一 规格尺寸1 2 0 01 5 0 01 8 0 02 1 0 02 4 0 02 7 0 03 0 0 03 2 003 5 0 03.3 基本参数 去肉机的基本参数应符合设计技术文件的规定。4 技术要求去肉机必须符合本标准的规定，并按规定程序批准的图样及技术文件制造。主关件精度 刀轴体外圆对刀轴体轴线径向圆跳动公差等级不得低于1 0 级。刀轴体必须作动平衡试验，精度等级不得低于G 6.3.飞轮必须作静平衡试验，应达到随遇平衡。大胶辊表面邵氏硬度不低于5 0 0 小胶辊表面邵氏硬度不高于5 5装配精度 刀A与刀片铆合后应牢固，用手锤敲击刀片应有混为一体的声音 月.gLC口d峙只 .心砚.弓乙，乃艺今弓tCJJ 1.，H.盆“峙月.，d一月闷古q月月4-3中国轻工总会 1 9 9 4-0 8-2 3 批准 22 61 9 9 5 一 0 5 一 0 1 实施Q B/T 2 0 1 4 一 1 9 9 44.3.24.3.2.4.3.2.平行度1 刀辊轴线对磨刀架走刀导轨的平行度在工作宽度全长上的公差精度等级不低于9 级六艺门4.3.24.44.54.5.14.5.2小胶辊轴线对刀辊轴线的平行度在工作宽度全长上的公差精度等级不得低于9 级花辊轴线与大胶辊轴线的平行度在工作宽度全长上的公差精度等级不得低于9 级各处轴承温升不得大于4 0 C,最高温度不大于7 0 C a液压系统应符合G B/T 3 7 6 6 的规定，液压系统的清洁度应采用下列两种方法中的一种型式。液压系统清洁度为1 0 0 m L 试样中机械杂质含量不得超过2 5 m g,液压系统清洁度应符合表2 的规定表 2规格 一 2 5-5 0 5 0 -1 0 0 士 0 0颗粒数2 5 6 0 0 0 4 5 60 08 0 0 01 4 4 02 5 64.6 电器设备应符合G B/T 5 2 2 6 规定4.7 铸铁件、锻件质量应符合Q B/T 8 4 2 的规定Z4.8 涂漆质量应符合Q B/T 1 5 8 8.4 的规定。4.9 配套件、外协件必须有符合质量要求的证明，经检验合格后方可使用。4.1 0 整机性能4.1 0.1 机器运转应平稳，无异常噪声。4.1 0.2 各紧Im件应牢fm,无松动现象。4.1 0.3 整机空载运行时噪声声功率级不大于9 8 d B.4.1 0.4 空载功率试验整机空载运行时，功率值不大于表3 的规定。表 3规格1 2 0 01 5 0 01 8 0 021 0 02 4 0 02 7 0 03 0 0 03 2 0 03 5 0 0空载功率 V u5 591 2.51 41 6-一4.1 0.5 去除皮下结缔组织干净、均匀，不得有撕裂、损伤皮现象.5 试验方法5，本标准4.2.1 条检酗 将刀轴支撑在v型铁上，并在轴向定位，被测零件回转一周，在任意截面检测5.2 本标准4.2.2 条在动平衡试验机上检测。5.3 本标准4.2.3 条在静平衡试验架上检测。5.4 本标准4.2.4,4.2.5 条用邵氏硬度计检测。55 本标准4.3.2.1 条整机调整后，将标准检具放在磨刀架走刀导轨上，用百分表测量。56 本标准4.3.2.2 条用牛皮纸检测。57 本标准4.3.2.3 条以刀轴为基准，用卡尺分别测量大胶辊与刀辊、花辊与刀辊的平行度，再用塞尺测量花辊与大胶辊的平行度。5.8 本标准4.4 条用温度计检测5.9 本标准4.5.1 条空运转试验后，在油箱内 抽取1 0 0 m L 油液，经过滤、千燥、称量，参照G B/T 5 1 1 规定进行。5.1 0 本标准4:5 2 条机器空载运行1 h后，在油箱中取1 0 0 m L油液，用可搬式工业用油污染程度测量仪测量5.1 1 本标准4.1 0.3 条检测按G B 7 6 1 2 的规定进行。5.1 2 本标准4.1 0.4 条检测:用钳形电流表或功率表测量Q B/T 2 0 1 4 一1 9 9 45.1 3 整机装配后做1 h 空载试验，其要求应符合本标准4.1 0 条的规定5.1 4 其余各条用目测检验。6 检验规则61 每台机器出厂前依据本标准第4 章的4.3.2.1,4.3.2.2,4.3.2.3,4.4,4.5,4.6,4.8,4.1 0.1-4.1 0.4 条进行检验6.2 每台机器须经制造厂质量检验部门检验合格并签发合格证书方可出厂。63 空运转试验必须逐台进行。6.4 型式检验6.4.1 有下列情况之一时，应进行型式检验。a.正式生产后，如结构、材料、工艺有较大改变，影响产品性能时;b.正常生产时，产量累积1 0 0 台，应周期性进行一次检验;c.产品停产三年后，恢复生产时;d国家质量监督机构提出进行型式检验要求时。64.2 型式检验项目为本标准规定的全部内容。64.3 型式检验样机采取随机抽样法，每1。台抽检1 台，不足1。台也抽检工 台。抽检不合格时，应加倍抽检;仍不合格时 视为不合格。7 标志、包装 运输、贮存7.1 每台产品应按图纸上规定的位置固定产品标牌，并注明 下列内容:a 制造厂名;b.产品名称;c.商标;d，产品型号;e.制造日 期。7.2 产品包装应符合Q B/T 8 4 2.8 的规定。7.3 运输装卸时应小心轻放，严禁抛掷和碰撞 防止剧烈震动和雨淋。了 4 贮存时应存放在通风、干燥、无腐蚀性物质的 地方。附加说明:本标准由中国轻工总会质量标准部提出。本标准由全国毛皮制革机械标准化中心归口。本标准由沈阳皮革机械厂负责起草。本标准主要起草人曾柏文、李肃清、张新生。本标准于1 9 8 9 年8 月发布，1 9 9 3 年1 1 月复审确认。自 本标准实施之日 起，原专业标准Z B/T Y 9 4 0 0 2-0 1 9 8 9 去肉机 作废
