QBT 1127-1991 软聚氯乙烯印花薄膜.pdf

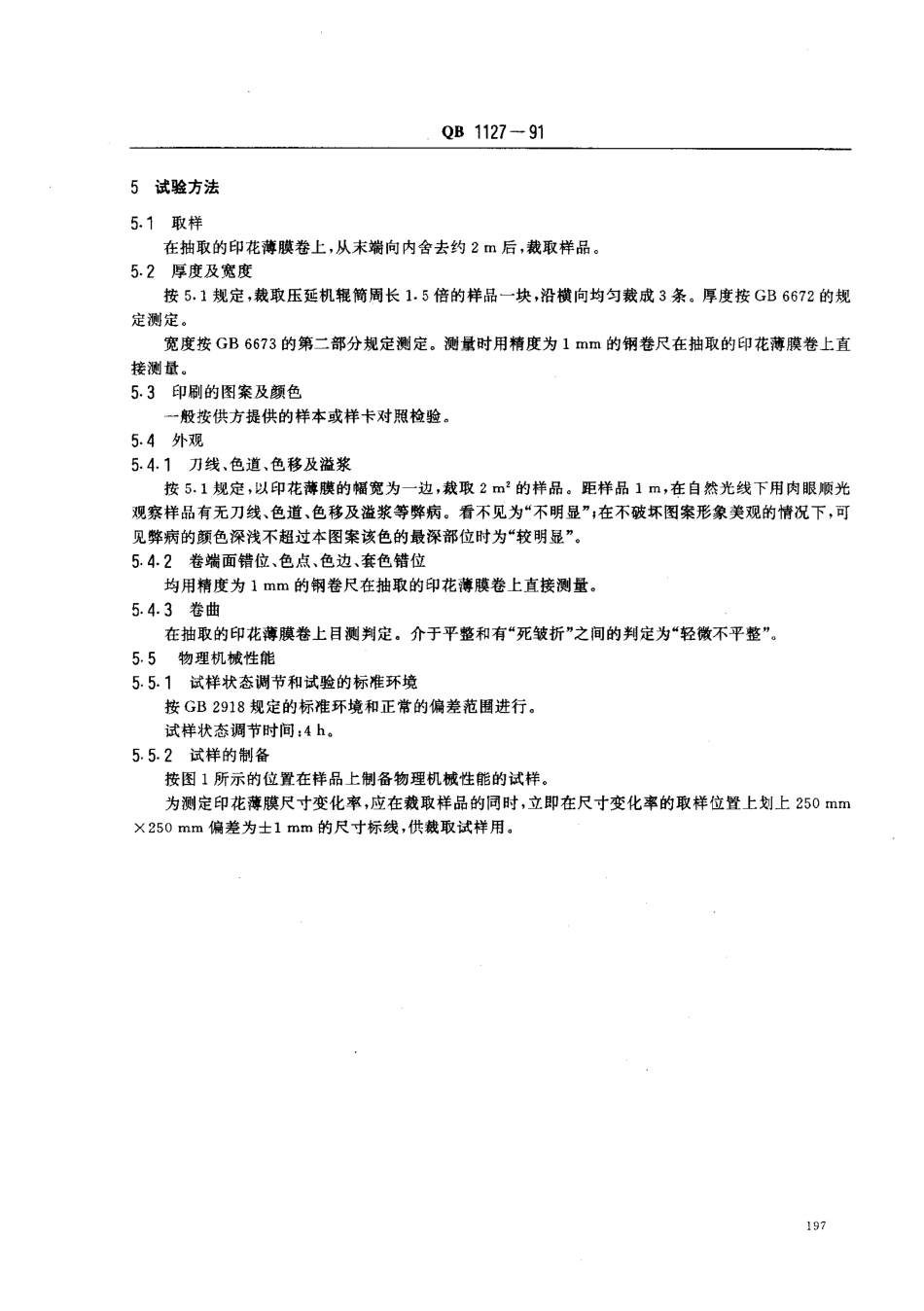

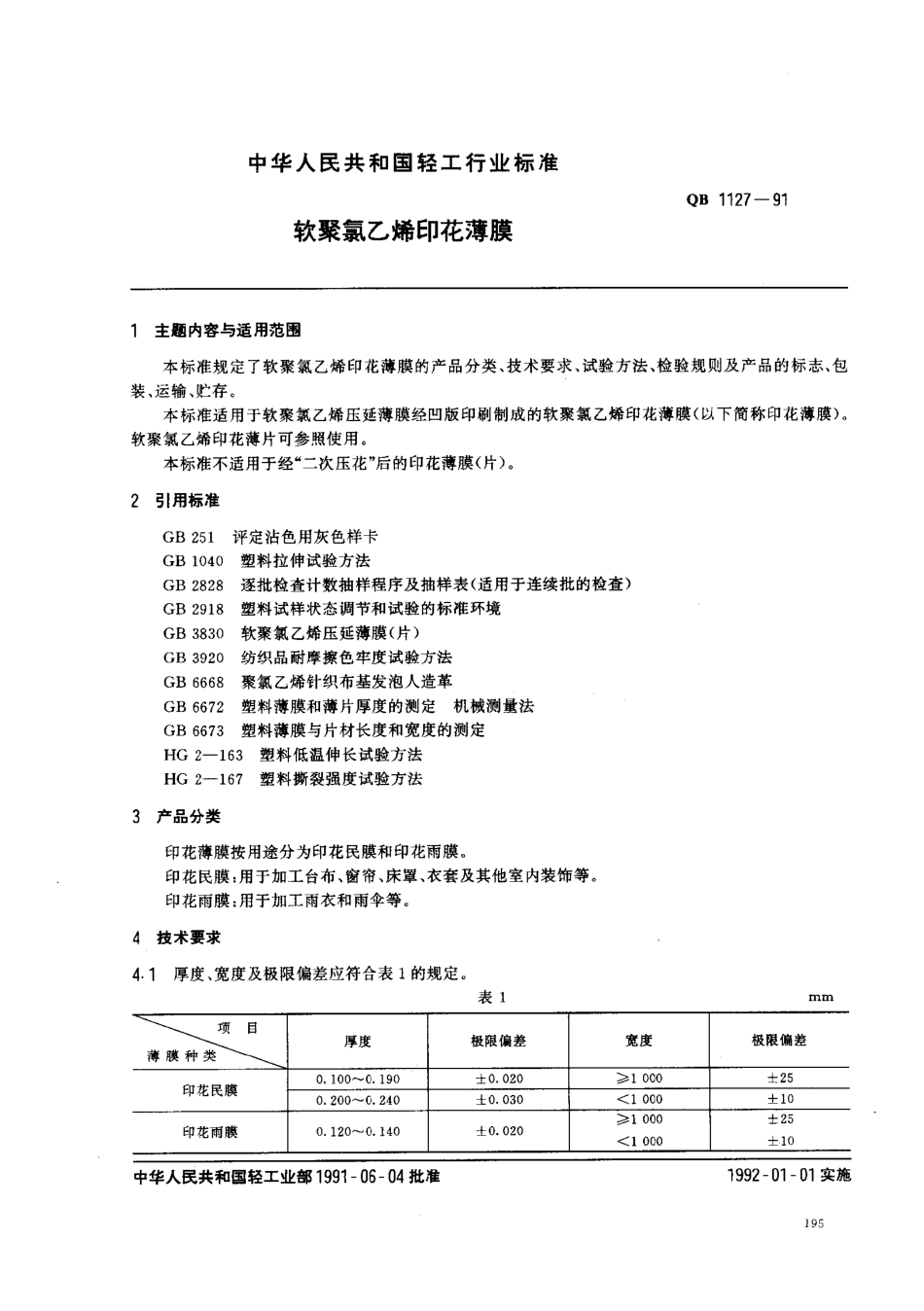

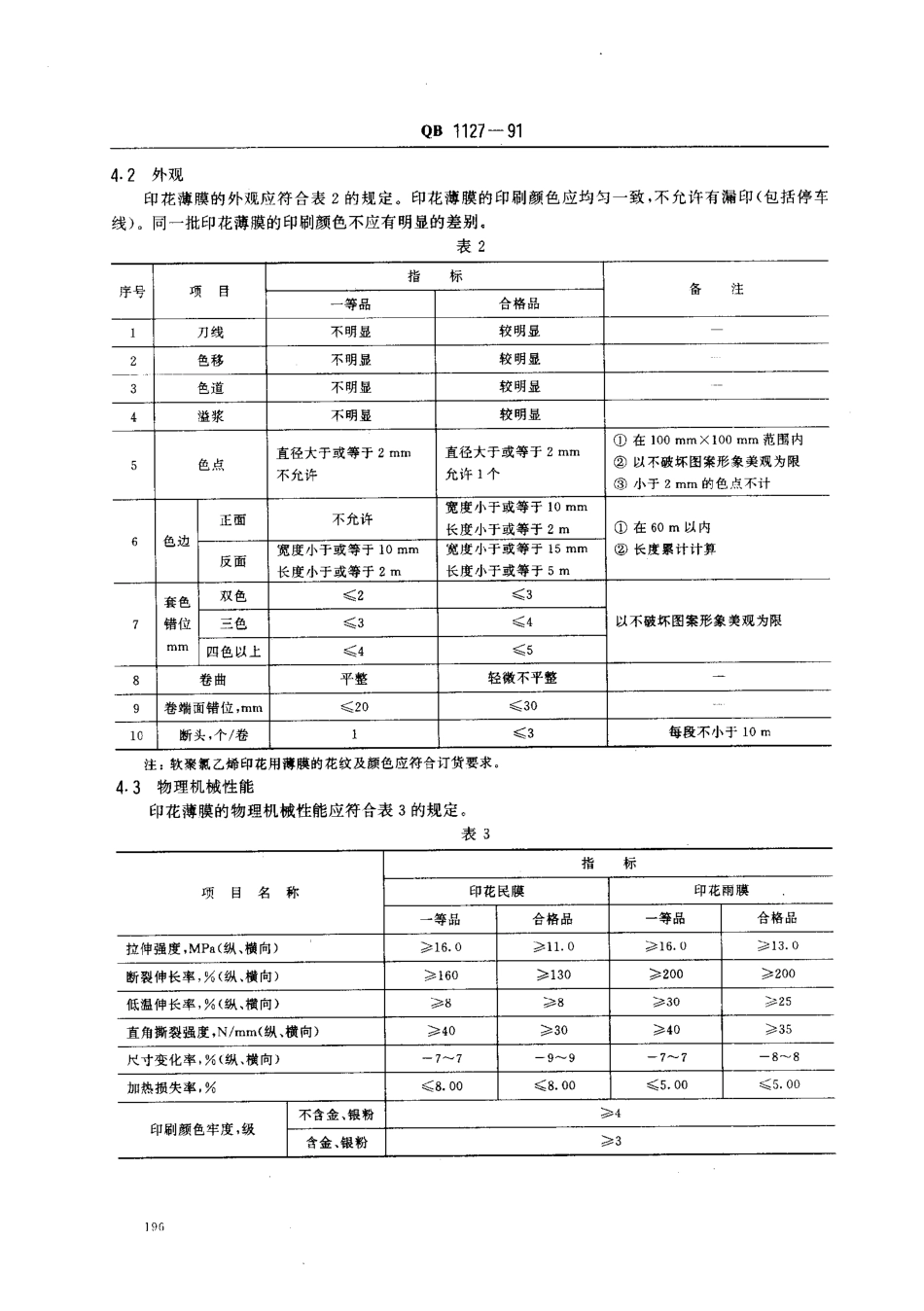

中华人民共和国轻工行业标准QB1127-91软聚氯乙烯印花薄膜1主题内容与适用范围本标准规定了软聚氯乙烯印花薄膜的产品分类、技术要求、试验方法、检验规则及产品的标志、包装、运输、贮存。本标准适用于软聚氯乙烯压延薄膜经凹版印刷制成的软聚氯乙烯印花薄膜（以下简称印花薄膜）。软聚氯乙烯印花薄片可参照使用。本标准不适用于经“二次压花”后的印花薄膜（片）。2引用标准GB251评定沾色用灰色样卡GB1040塑料拉伸试验方法GB2828逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB2918塑料试样状态调节和试验的标准环境GB3830软聚氯乙烯压延薄膜（片）GB3920纺织品耐摩擦色牢度试验方法GB6668聚氯乙烯针织布基发泡人造革GB6672塑料薄膜和薄片厚度的测定机械测量法GB6673塑料薄膜与片材长度和宽度的测定HG2-163塑料低温伸长试验方法HG2-167塑料撕裂强度试验方法3产品分类印花薄膜按用途分为印花民膜和印花雨膜。印花民膜：用于加工台布、窗帘、床罩、衣套及其他室内装饰等。印花雨膜：用于加工雨衣和雨伞等。4技术要求4.1厚度、宽度及极限偏差应符合表1的规定。表1mm项目厚度极限偏差宽度极限偏差薄膜种类0.1000.190士0.0201000士25印花民膜0.2000.240土0.0301000士25印花雨膜0.1200.140士0.0201000士10中华人民共和国轻工业部1991-06-04批准1992-01-01实施195QB1127-91100土150土0.590R13.522土0.127o+3图35.5.5尺寸变化率的测定按图4所示位置裁取尺寸为250mm250mm的试样两块。每块试样应注明压延方向，试样每边的中点也应做上标记。50图4将每一块试样放在撒有滑石粉的厚纸板上（尺寸约400mm400mm),表面光滑，无皱纹和折痕，在试样上再撒上一薄层滑石粉，并用另一块厚纸板盖上，用夹子把厚纸板夹在一起。试样应不受厚纸板或夹子的约束，以免影响试样的自由变形。把夹有试样的厚纸板夹不重叠地放在(1001)的烘箱内，鼓风下保持30min后取出，在标准环境中放置1h,去除纸板，测量试样对边标记之间的距离，测量精度为1mm,用式(1)计算尺寸变化率(%)。x=100(1)式中：X尺寸变化率，%；L加热后试样尺寸，mm;L加热前试样尺寸，mm。计算二块试样纵、横向试验结果的算术平均值，精确到整数位。5.5.6低温伸长率的测定按HG2-163的规定测定。计算每组试样试验结果的算术平均值，精确到整数位。5.5.7加热损失率的测定按GB3830中的4.10规定测定。计算试样试验结果的算术平均值，精确到小数点后二位。5.5.8印刷颜色牢度的测定采用GB3920中规定的摩擦色牢度试验机。在印刷图案分布有代表性的部位裁取长220mm、宽90mm的试样2条，按GB6668中的3.11及GB3920中的6.2规定测定。摩擦头向下压力为5N。测定后按GB251的规定，确定印花薄膜的印刷颜色牢度等级。取两次试验中的低值为试验结果。6检验规则6.1印花薄膜以批为单位进行检验。在同一设备上生产的同一配方、同一图案、同一规格（厚度、宽度、印花用薄膜的花纹及颜色)的印花薄膜为一交付批。每交付批数量不超过5t。6.2印花薄膜的规格和外观采用GB2828中规定的一般检查水平I,选择正常检查二次抽样方案进行。根据表4的规定，从交付批中随机抽取相应的样本单位，按本标准4.1及4.2规定进行检验。印花199
