QBT 1055-2004 纸和纸板厚度测定仪.pdf

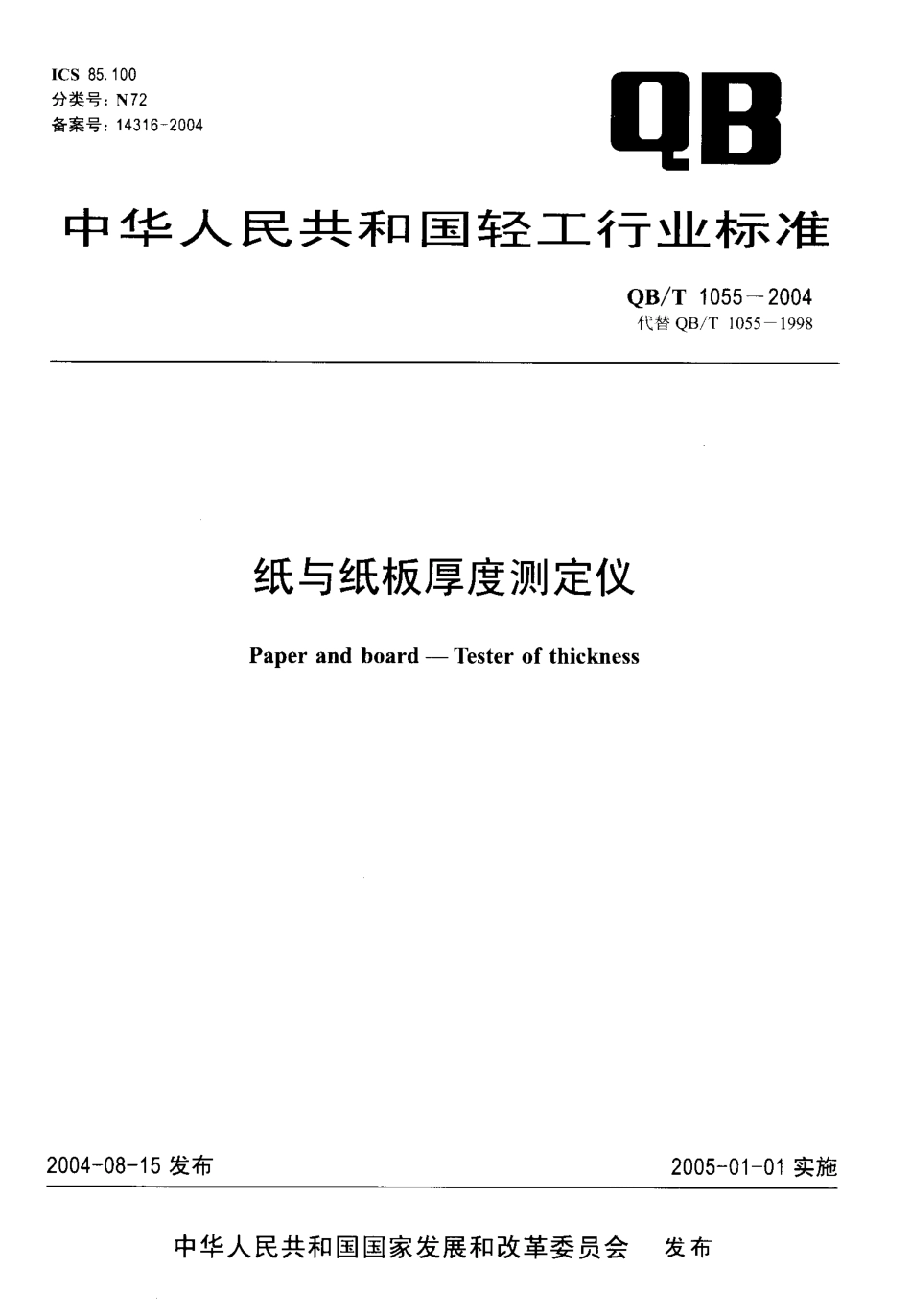

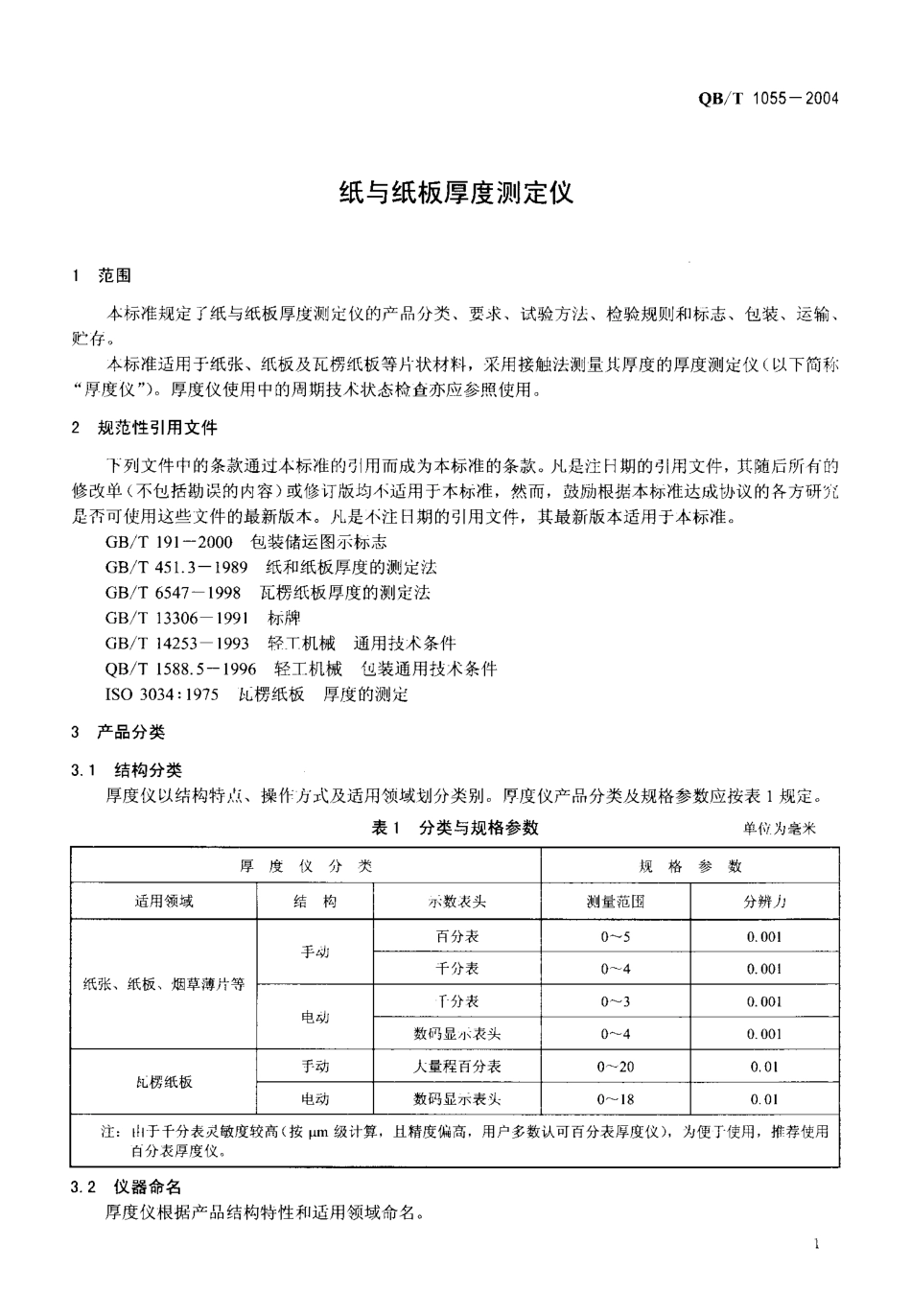

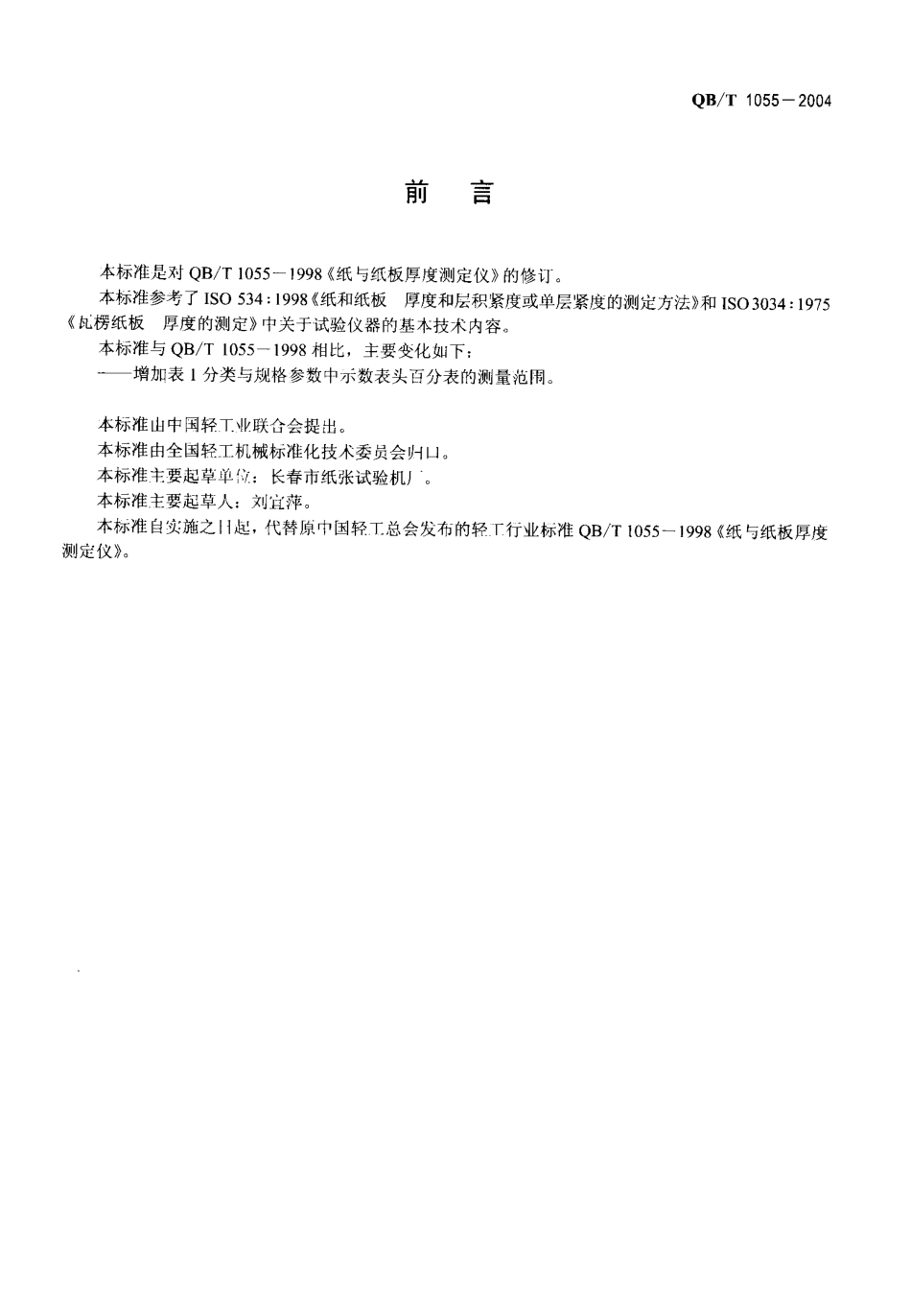

I CS 8 5.1 0 0分类号:N7 2备案号:1 4 3 1 6-2 0 0 4q9中 华 人 民 共 和 国 轻 二 仁行 业 标 准Q B/T 1 0 5 5 一2 0 0 4 代替Q B/T 1 0 5 5 一1 9 9 8纸与纸板厚度测定仪P a p e r a n d b o a r d 一 T e s t e r o f t h i c k n e s s2 0 0 4-0 8-1 5发布2 0 0 5-0 1-0 1 实施中华人民共和国国家发展和改革委员会发布Q B/T 1 0 5 5 一2 0 0 4R 11舌 本标准是对Q B/T 1 0 5 5 一1 9 9 8 纸li 纸板厚度测定仪 的修订。本标准参考了I S O 5 3 4:1 9 9 8 纸和纸板厚度和层积紧度或单层紧度的测定方法)和 I S O 3 0 3 4:1 9 7 5 瓦楞纸板厚度的测定 中关于试验仪器的基木技术内容。本标准与Q B/T 1 0 5 5-1 9 9 8 相比，主要变化如下:增加表 1 分类与规格参数中示数表头百分表的测量范围。本标准山中国轻工业联合会提出 本标准由全国轻工机械标准化技术委员会归日。本标准主要起草单位:长 春市纸张试验机。本标准主要起草人:刘宜萍。木标准自 实施之日 起，代替原中国轻工总会发布的 轻 行业标准Q B/T 1 0 5 5-1 9 9 8 纸与 纸板厚度测定仪Q B/T 1 0 5 5 一2 0 0 4纸与纸板厚度测定仪范围 本标准规定 了 纸与纸板厚度测定仪的产品分类、要求、试验方法、检验规则和标志、包装、运输、贮存。本标准适用于纸张、纸板及瓦楞纸板等片状材料，采用接触法测量其厚度的厚度测定仪(以下简称“厚度仪”)。厚度仪使用中的周期技术状态检查亦应参照使用。2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均小适用于木标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版木。凡是不注日期的引用文件，其最新版本适用于本标准。G B/T 1 9 1-2 0 0 0 包装储运图示标志 G B/T 4 5 1.3 一1 9 8 9 纸和纸板厚度的 测定法 G B/T 6 5 4 7-1 9 9 8 瓦楞纸板厚度的测定法 G B/T 1 3 3 0 6-1 9 9 1 标牌 G B 汀 1 4 2 5 3-1 9 9 3 轻工机械通用技术条件 Q B/T 1 5 8 8.5 一1 9 9 6 轻工机 械包装通用技术条件 I S O 3 0 3 4:1 9 7 5 I t 楞纸板厚度的测定产 品分类结构分类厚度仪 以结构特点、操作方式及适用领域划分类别。厚度仪产品分类及规格参数应按表 1 规定 表 1 分类与规格参数单位为毫米厚度仪分类规格参数适用领域结构不数表头测量范围分辨力纸张、纸板、烟草薄片等手 动百分表0-50.0 01千 分 表0-40.0 01电动下分 表0-30.0 01数码显小表头0-40.0 01瓦楞纸板手动大量程百分表0-2 00.0 1电动数码显不表头0-1 80.0 1注:山 于干 分表灵敏度较高(按p m级计算，且精度偏高，用户多数认可百分表厚度仪)，为便于 使用，推荐使用 百分表厚度仪。3.2 仪器命名 厚度仪根据产品结构特性和适用领域命名。QB/T 1 0 5 5 一2 0 0 44 要 求4.1 工作条件 a)室温:I O 0C-3 0 0C;b)土作台稳固，台面平整;c)工作环境清洁、干燥、无振动和 腐蚀性气体;d)工作电源电压的波动范围应不超出额定电压的士1 0%.4.2 测量系统4.2.1 厚度仪测量系统由上测量头、量砧和测量指示装置组成，测量系统的整体示值精确度，级别应按表 2 规定。表 2 示值准确度分级单 位为毫米仪 器 分 类分级示值误差最大允许值示值重复性误差引用标准编号纸 张、纸 板0 级士0.0 0 1 5 或 士0.3%(0.0 0 1 5或 宾 士0.3 Y.CB/T 4 5 1.3 一 1 9 8 9检测用仪器1 级士0.0 0 2 5 或士0.5%,0.0 0 2 5或 共 士 0.5 Y瓦 楞 纸 板0 级士0.0 3-0.0 3I S O 3 0 3 4:1 9 7 5检测用仪器1 级士0.0 5-0.0 5G B/T 6 5 4 7-1 9 9 8注 I:示值误差最大允许值是表中两个数值中的较大者注2:以百分数表示的误差，为被测试样厚度的相对误差。4.2.2 厚度仪两测量面间的平行度，应按表 3 规定。表 3 两测量面间平行度唯位 为 毫 米仪 器 分 类半1 i 度误差0级l 级纸张、纸板类仪器,0.0 0 2共 0.0 0 5瓦楞纸板类仪器 0.0 2 0,0.0 3 54.2.3 厚度仪受压测量面的面积(接触面积)和受压测量面间的压力(接触压力)应按表4规定 表4 接触面积与接触压力仪器分类接 触面 积一 m m接触压力/k P a公 称 值允 许 误 差公称值允许误差纸张、纸板类仪器2 0 0士51 0 0土 1 0瓦楞纸板仪器1 加 0士 2 02 0士 0 5可变压力类仪器 可变压川 旱 度仪属 纸 张 类特 殊品种)2 0 0士51 0士 0 53 0士1.05 0士2 57 0士3 51 0 0士5.0注1 纸张、纸板仪器，上 测量头直径(计 算参考值)沪(1 6。士 0.0 2)m m e注2 瓦楞纸板仪器，上测量头直径(计算参考值)沪(3 5.7 m m士 0.0 5).mQ B/T 1 0 5 5 一2 0 0 44.2.4 厚度仪测量指 j;装置的零 位稳定 性，采 用机械表头的仪器回零误差应不超过表头最小分 度值的%，采用数码显 示表头仪器回零误差应不超过给定的 分辨力值。4.2.5 测量指示装置为数码显示表头的 厚度仪(亦称“电子式厚度仪”)3 0 m in内 的零点漂移应不超过两倍的分辨力值。4.3 上测量头升降控制系统4.3.1 厚度仪上测量头的升降动作，可采用手动控制或电动 控制，无论采用何种方式，控制机构应灵活、可靠，操作力便4.3.2 采用电动控制上测量头升降的厚度仪，应有稳定的升降速度，其下降速度应不超过 3 m m/s.4.3.3 厚 度仪上测量头升 起高度应不小于测量范围的上限值。4.3.4 电动控制的厚度仪，在工们过程中不应有异常声响，噪声声1 t:级应不超过 5 0 d B(A)a4.4 辅助测量 功能4.4.1 电子式数显表头结构的厚度仪，应根据相关试验方法标准的 规定，尽可能设 置完 善的辅助测量功能4.4.2 厚度仪测量控制系统应可根据试验需要求取厚度平均植、层积厚度值、纸页紧度值以及层积紧度值。4.5 厚度仪座体功能4.5.1 厚度仪座体应有足够的 刚性，应采用性能 稳定 性好的材 料制 造。4.5.2 厚度仪的 座体应不受环境变化而影响 示值准确度和示值 稳定性。46 厚度仪质量 厚度仪的安全卫生、加工装配、外观、电气设各等质量要求应按 G B/T 1 4 2 5 3 一1 9 9 3-t i-iv5 试验方法5.1 厚度仪检验(检定)时使用的标准器具和工具应包括 a)6级以 f-工业人1 ;b)0级、l 级、2 级块规各一套(根据表头类别选用);c)1 级精度千分尺;d)专 用 平 行 度 检 验 量 规(纸 与纸 板 厚 度仪 的专 用 量 规1 级 钢 球 直 径必 2 m m;瓦 楞 纸 板 厚 度 仪 专 用量规1 级钢球直径 必 2 m m.必 9 m m和必 1 8 m m);e)秒表，分度值为0.1 s;f)声级计;9)其他通用工具、量具。5.2 测量系 统的 检验5.2.1 检验应按以下项目顺序进牢 J l:a)零位稳定性检验(4.2.4);b)岑点漂移检验(4.2.5);c)两测量面间平行度检验(4.2.2);d)示值准确度检验(4.2.1);e)接触汪力和接触面积检验(4.2.3)5.2.2 零位稳定性检验 调节厚度仪零点，操作仪器使上测量头升起再落下，观察零位变化情况，并读出偏离零位的数值，重复做五次，五次中零位偏离的最大值即为零位稳定性误差。5.2.3 零点漂移检验 调节厚度仪零点，在零点稳定后放置 3 0 m i n，然后再观察零点变化情况，零点变化的最大值，即为QB/T 1 0 5 5 一2 0 0 4零点漂移值。5.2.4 两测量面间平行度的检验5.2.4.1 方法，块规检验法:按 G B/T 4 5 1.3 一1 9 8 9附录A中A5 规定5.2.4.2 方法二，钢球检验法 对纸与纸板厚度仪，将 令 用平行度检验量规(块金属片夹持住的钢球)放在两测量面之间，钢球放置位置为测量面的前、后、左、右方向距圆形量面边缘约 I mm处，以及正中心位置共 5 点，梅个位置在表头 L 读出一个读数，五个读数中最大最小值之差即为平行度误差。对瓦楞纸板厚度仪，应检验两测量而间距离为 2 m m,9 m m 及 1 8 m m 三个高度时的平行度，具体检验时，测量垂直方位 L 靠近边缘四个位置的高度，得到四个高度值，两测量面间平行度误差按I S O 3 0 3 4:1 9 7 5附录 A中 2.4(d)的公式讨一算。方法三为加严检验法，生产检验时应优先采用。5.2.5 示值准确度的检验 示值误差与示值重复性误差的检验应按 I S O 3 0 3 4:1 9 7 5附录A中A2.3或G B/T 4 5 1.3 一1 9 8 9附录A中A4 规定。5.2.6 厚度仪接触面积和接触压力的检验 按 G B/T 4 5 1.3 一1 9 8 9附录A的A3 进行。接触面积与接触压力可采用任何适宜的方法检验。接触面积与接触压力口 J 在产品总装前进行检验，出厂检验应以质量检验部门出具数据为判定依据5.3 本标准相关条款检验 对4.2.4,4.2.5,4.3,4.4,4.5,4.6 各项应按规定进行实 测或口 测检验。检验规则61 厚度仪的强制性检验 厚度仪出厂检验应按 G B/T 1 4 2 5 3 一1 9 9 3有关规定进行全数检查。6.2 厚度仪性能合格标准 厚度仪可计量主要性能指标应全部达到本标准要求，非计量 一 般性能不合格项允许返修合格。注:非计量一般性能，指表面质量及对整机计量性能不构成影响的非量化指标口6.3 厚度仪质量级别判定 厚度仪质量级别应在合格判定后划分，级别划分按表2、表 3 规定。6.4 厚度仪入库前复检规则 厚度仪包装入库前应进行抽样复检。抽样力法应按GB/T 1 4 2 5 3 一1 9 9 3 规定，复检方法如下:a)复检应采取分层随机抽样;b)复 检合格 判定数为零;c)复检样机为交检批量的 1 0%，批量为 2 0台以下时，样机应不少于 3台，批量 1 0台以下，样 机应不少于2台;d)样机按本标准要求逐项检查，样机中若出现小合格品，则应进行二次扩展抽查，扩展抽查的比 例为交验批量的2 0(不含第一次抽取的样机)。二次抽样中如再出现不合格品，则全批拒收 经返工修复以后重新组批交验。6.5 厚度仪随机文件 厚度仪出厂检验主要项目的实测数据应记入随机文件，没有证明产品质量合格的文件，产品不能出Q B/T 1 0 5 5 一2 0 0 4标志、包装、运输、贮存71 标志7.11 产品标志 产品标志应按G B/T 1 4 2 5 3 一1 9 9 3规定。厚度仪应以标牌为标志，标牌应按G B/T 1 3 3 0 6-1 9 9 1 规定。标牌材料可根据主机产品的要求和7作条件选取推荐使用铜和铝制造。内容包括:a)制造厂名;b)产品名称、型号及商标;c)产品主要技术参数;d)产品质量级别标志;e)制造日期、编号或生产批号。7.1.2 包装标志7.1.2.1 产品包装标志应按 G B 汀 1 9 1-2 0 0 0有关规定正确选用7.122 产况 月 包装箱外表而应有文字标 志和符号标志，内容包括:a)产品名称;b)制造厂名、厂
