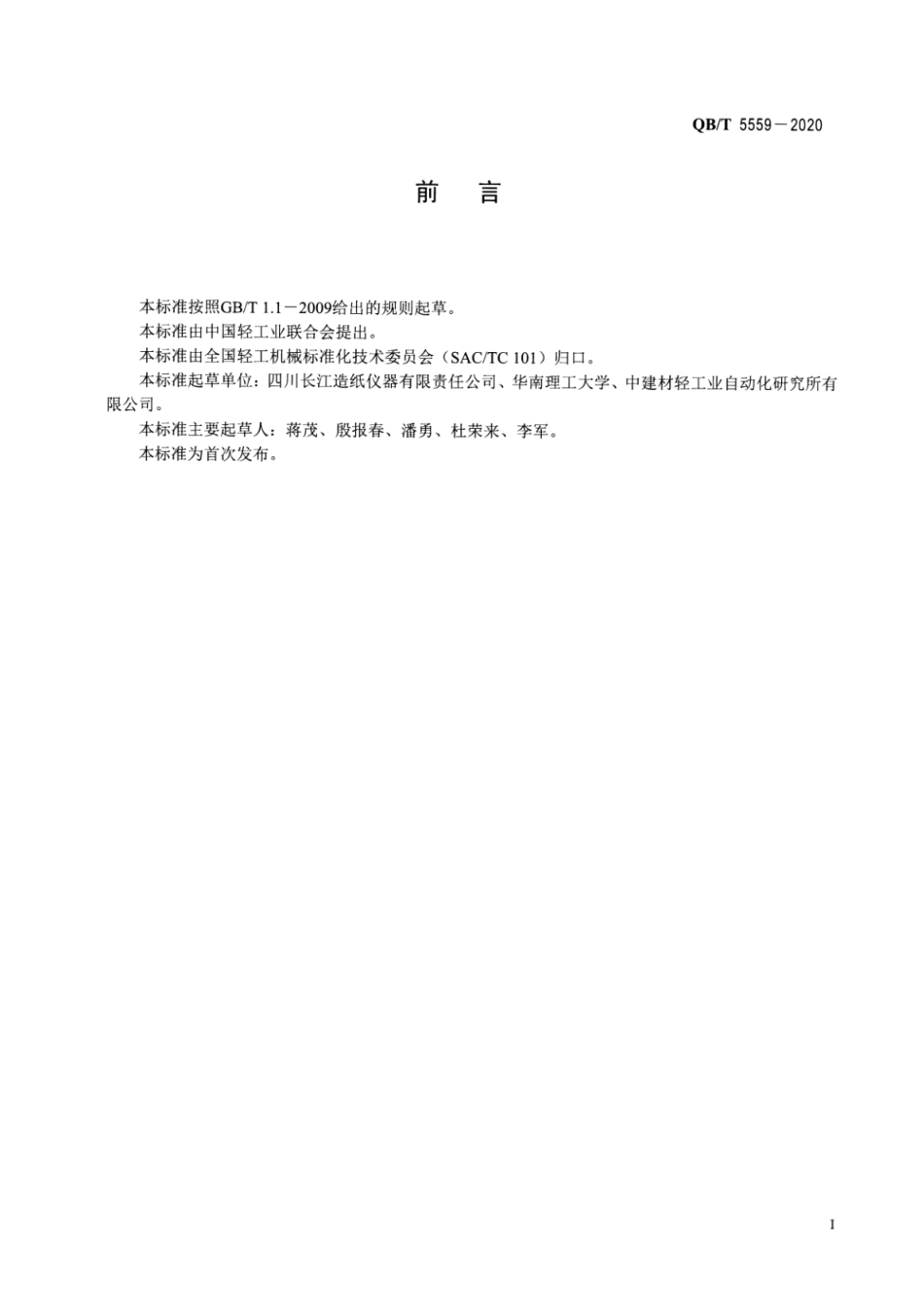

QB/T5559-2020前言本标准按照GBT1.1一2009给出的规则起草。本标准由中国轻工业联合会提出。本标准由全国轻工机械标准化技术委员会(SAC/TC101)归口。本标准起草单位：四川长江造纸仪器有限责任公司、华南理工大学、中建材轻工业自动化研究所有限公司。本标准主要起草人：蒋茂、殷报春、潘勇、杜荣来、李军。本标准为首次发布。QB/T5559-20203.9材料、加工、装配质量及外观质量应符合GB/T14253-2008第5章、第6章规定。3.10电气设备3.10.1电气设备的绝缘电阻应符合GB/T5226.1-2019中18.3规定。3.10.2电气设备的耐压试验应符合GB/T5226.1-2019中18.4规定。4试验方法4.1试验用标准器、量具、工具和检具挺度仪检验时使用的标准器具和工量具应包括：a)最大允许误差士0.1%的力砝码一套；b)分辨力0.01s的电子秒表；c)塞尺（组别75B20);d)分度值0.02mm的游标卡尺；e)检测弯曲角度的专用检具；f)2级声级计；g)通用工具、量具。4.2试验条件试验应在3.2规定的环境条件下进行。4.3测力系统的检验4.3.1示值准确度的检验按以下步骤进行：将挺度仪上的传感器取下，测量头垂直向上放置在调好水平的台面上。通电预热30min,并调好挺度仪零点。在测量范围内选择测量上限值的10%、30%、50%、70%、90%五个检测点。对于低量程有特殊要求时，可在五个检测点的基础上增加3%、5%二个检测点。按进程顺序分别将力砝码放在测量头上，每点重复检测三次，以力砝码标称值为依据，在显示器上读数，示值相对误差、示值重复性相对误差按公式(1)和公式(2)计算。q=100式中：q示值相对误差，以百分比表示(%)；F检测点的力砝码标称值，单位为毫牛(mN);F1同一检测点三次测量示值的算术平均值,单位为毫牛(mN)。b=Fimax-Fimin_ 100%.(2)式中：b示值重复性相对误差，以百分比表示(%)：F检测点的力砝码标称值，单位为毫牛(mN):Fimax同一检测点三次示值中的最大值，单位为毫牛(mN):Fimin同一检测点三次示值中的最小值，单位为毫牛(mN)。3
