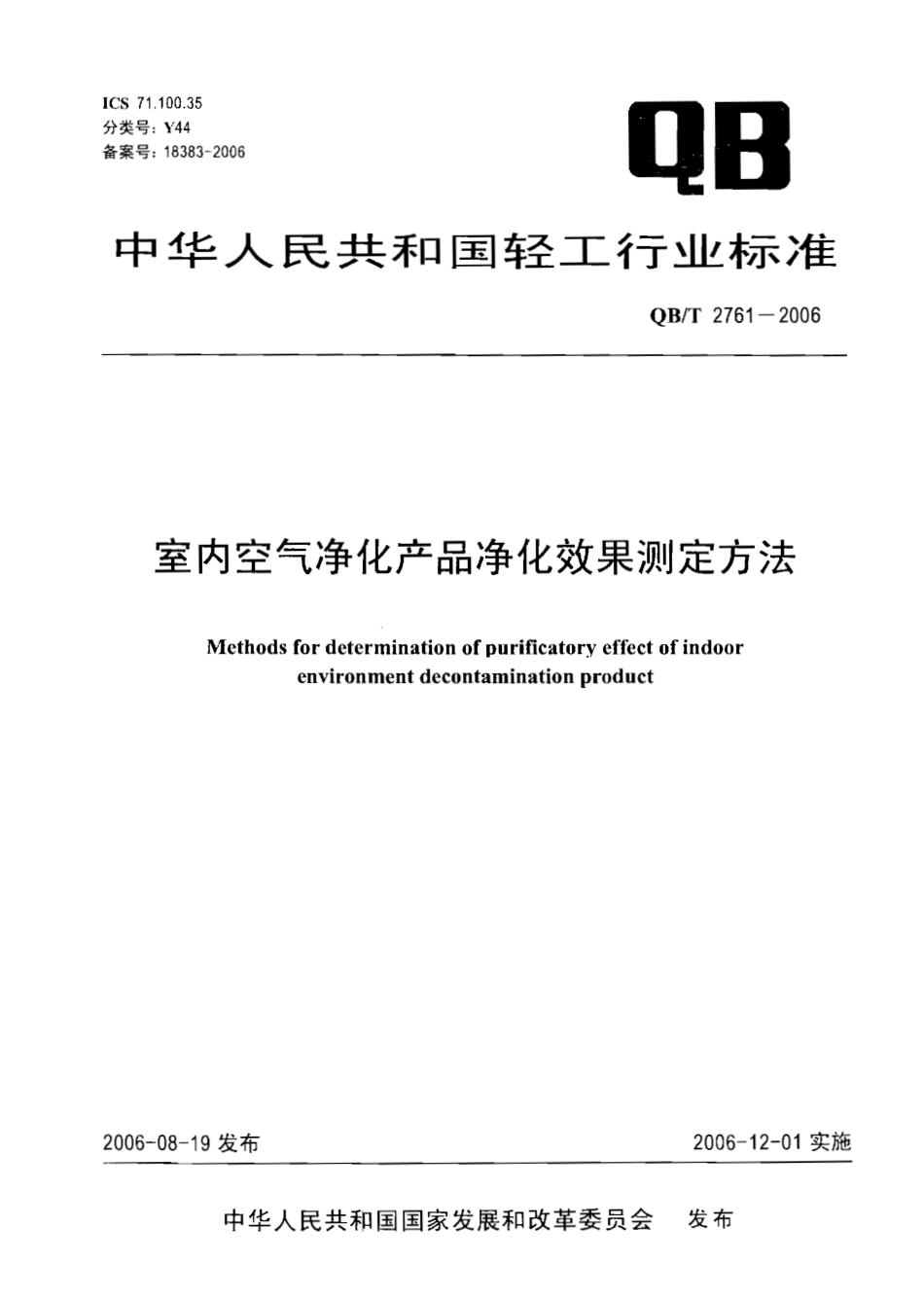

QBT 2761-2006 室内空气净化产品净化效果测定方法.pdf

QB/T2761-2006前言本标准为规范室内空气净化产品市场，促进室内环境保护产业键康发展的需求而制定。本标准由中国轻工业联合会提出。本标准由中国室内装饰协会归口。本标准起草单位：中国室内装饰协会室内环境监测工作委员会。本标准参加起草单位：中国轻工业联合会装饰材料室内环境质量监督检测中心，北京爱尔求室内装饰环境监测中心。木标准主要起草人：宋广生、周淑琴。本标准首次发布。QB/T2761-20064仪器和设备4.1气泡吸收管有5mL和10mL刻度线4.2空气来样器流量范围(02)L/min流量稳定4.310mL具塞比色管4.4活性炭采样管4.5分光光度计具有500mn波长，配有10mm光程的比色皿。4.6气棉色谱仪附氢焰离于化检测器。4.7便排式甲醛检测仪。4.81.53空气试验舱见附录A。5样品的准备被动式净化材料按产品说明书制作适量的受试样品，无产品说明书的产品，在三张m2的基纸上（要求为惰性材料)分别将净化材料喷（涂）三遍（用小型喷雾泵尽量喷涂成细雾状）。喷涂第一遍晾干后再喷第二趋，第二遍晾干后再喷涂第三遍(涂刷式材料用量：200g:喷涂式材料用量：100g)。6试验方法6.1试验的一般条件用两个空气试验舱(A为空白舱，B为样品舱)进行测试净化产品去除气体污染物质的浓度。试验条件在常混常压下进行6.2试验舱的要求见附录A。6.3试验舱预处理6.3.1空气试验舱内应清洁干净，最大限度地净化舱中的空气质量，保证无污染物。6.3.2试验前需将两舱分别做出释放源的释放曲线，基本平行后，再进行例行试验。6.4释放源的准备将17cmP40cm的医用脱脂纱布5层卷在2支直径5mm,长30cm的玻璃棒上，用棉线固定并将其直立放在500mL的试剂瓶中，装入200mL的污染物，浓度分别为甲醛0,2%、氨1%、0.06%、甲苯0.1%、二甲苯0.4%：个VOC按苯、甲苯、二甲苯的规定比例配制，各种试剂为分析纯。容器贴有A1、B,标识，待纱布完全湿润后，即可投入使用。6.5实验步骤6.5.1将未经处理的基纸悬鞋于空白试验舱A中，再将经过喷涂净化材料的基纸悬挂于试验舱B中：或将待测净化器样机放置于试验舱B中间部位。6.5.2将装有配好的污染物稀旅源A,和B,的容器分别放置于空白试验舱A和样品试验舱B中，立即关闭舱门。6.5.3开启空白试验舱A及样品试验舱B的风扇，搅拌1min,使舱内空气与释放源释放的污染物混匀后，同时关闭风扇，对空白舱内进行空气采样，测定空白舱内空气中污染物浓度值为初始浓度，记作C0。6.5.424h后对两舱内空气污染物的浓度进行采样，分析测试，即为某一时间段内A、B舱的浓度值，记作CA与CB。QB/T2761-20067采样及采样结果分析7.1采样方法出气口与舱外空气采样器或测试仪器的进样口相连接，以一定流量通过吸收管、采样管或测试仪器采集舱内空气样品。采样和分析按照GB/T18883中规定的方法。有条件时最好选用自动分析仪器，连续测量舱内污染物浓度随时间的变化值，分析仪器应符合室内环境检测的技术要求，定期进行校准。7.2吸收液采样根据不同污染物的要求，用一个内装5mL或10mL吸收液的气泡吸收管，与试验舱壁上的采样管口连接，以0.5L/min或1.0L/min的流量，分别采气10L或20L。采样完成后，立即用胶帽封闭试验舱的采样管口，记录采样时的温度和大气压力，采样后样品在室温下应在24h内分析7.3活性炭采样在采样点打开活性炭管，一端与试验舱采样管口连接，另一端与空气采样器入气口连接（连接时注意采样管的箭头方向)，以0.5L/min的速度，抽取10L空气。采样后，将采样管的两端套上塑料帽，并立即将试验舱的采样管口封闭，记录采样时的温度和大气压力。7.4采样结果分析污染物甲醛的检测方法按GB/T16129-1995或GB/T18204.26-2000进行；苯及苯系物的检测方法按GB/T11737-1989进行；其他污染物的检测可按GB/T18883-2002进行。8被动式净化材料对污染物去除率的计算8.1被动式净化材料对污染物去除率可按式(1)计算。(1)式中：y去除率，%：C空白试验舱污染物浓度值，mg/m3;C样品试验舱污染物浓度值，mg/m3。8.2进行第三次、第四次采样，也可依此公式计算不同时间的污染物去除效率，加以比较，得出随时间的推移，被动式净化材料对污染物去除效率的变化趋势图3
