QBT 3668-1999 隔膜泵.pdf

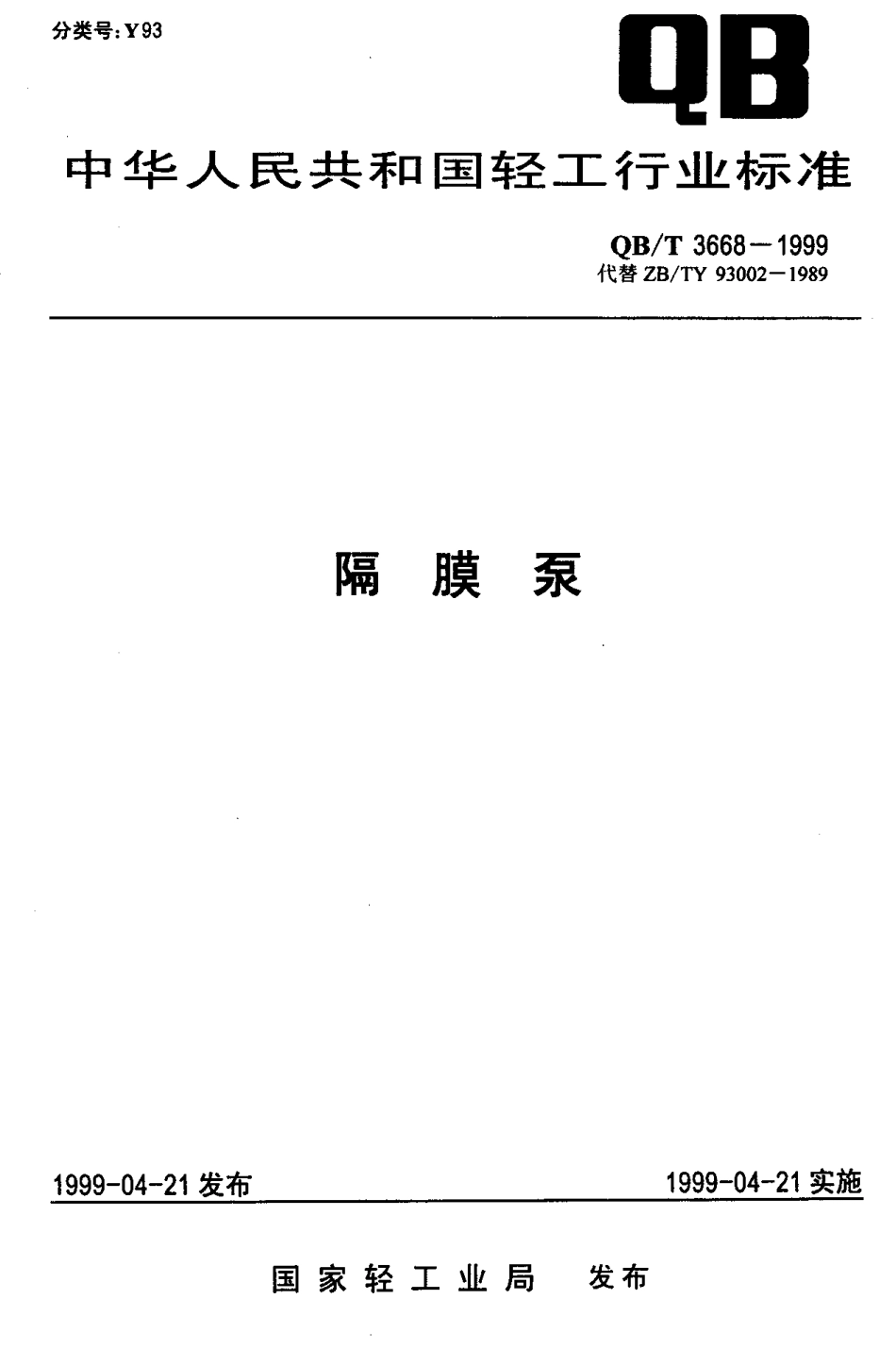

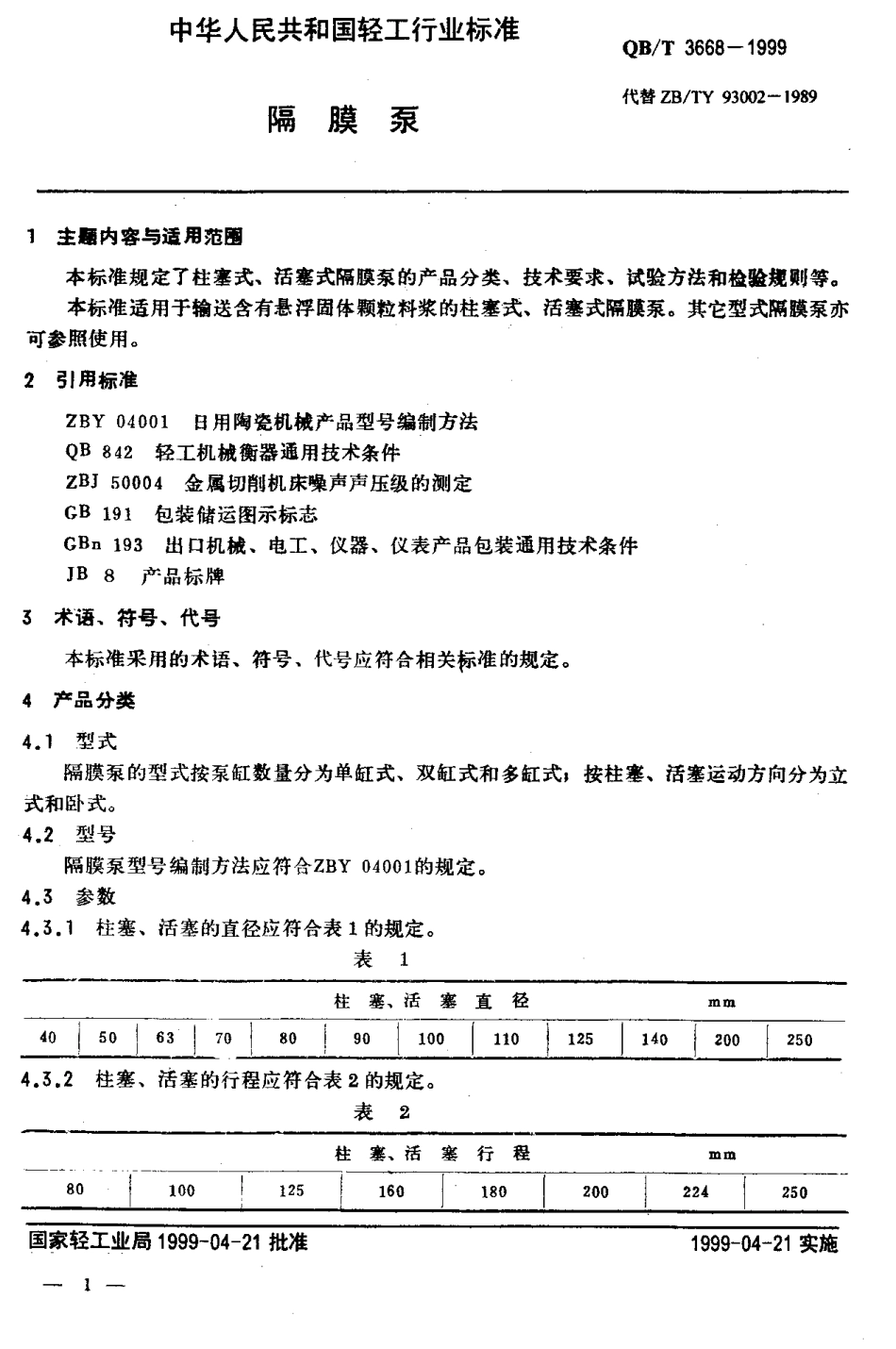

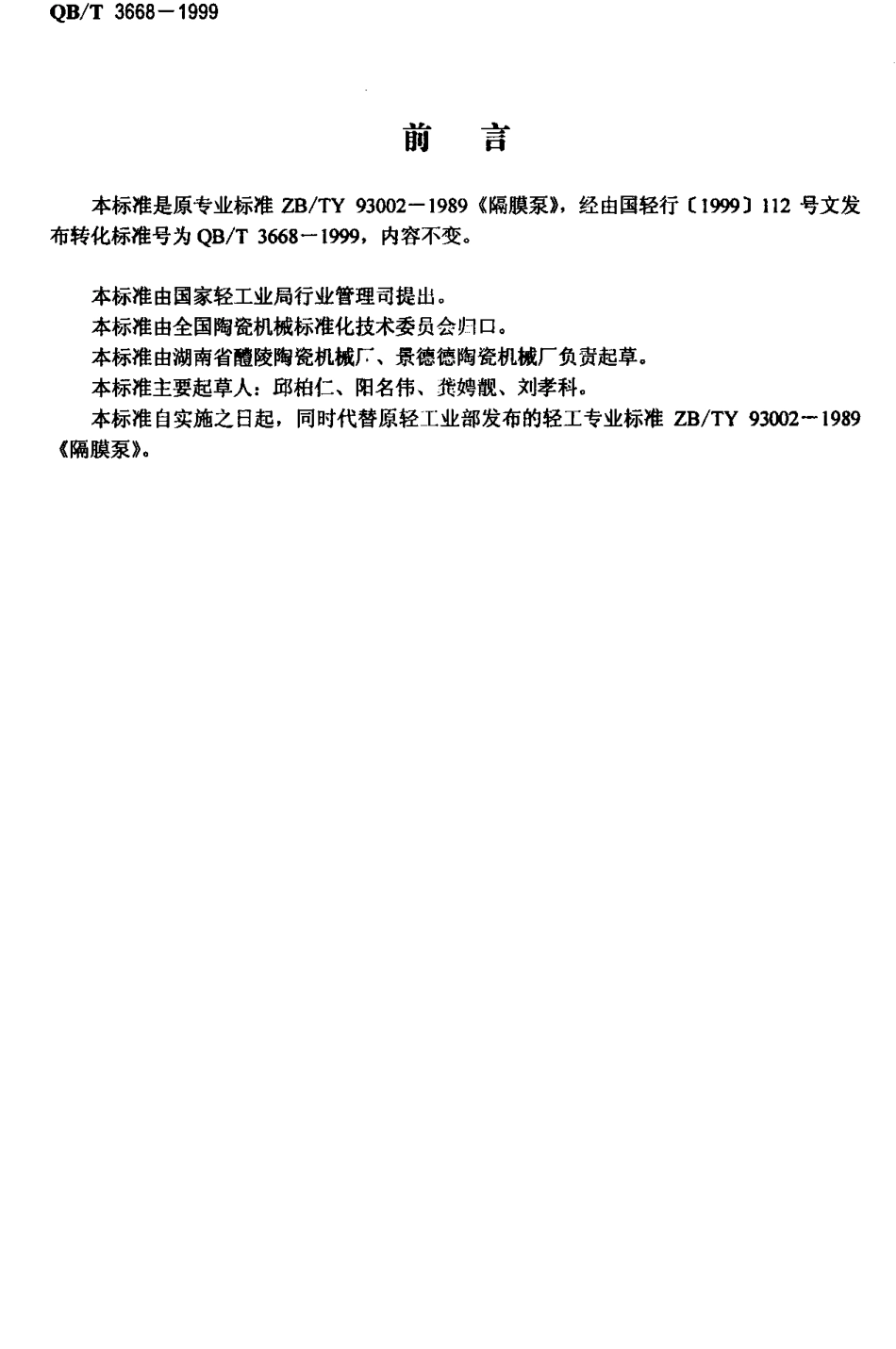

分类号:Y9 3q1 1中 华 人 民 共 和 国 轻 口 巨 行 业 标 准Q B/T 3 6 6 8 一1 9 9 9代替Z B/T Y 9 3 0 0 2-1 9 8 9隔膜泵1 9 9 9-0 4-2 1 发布1 9 9 9-0 4-2 1 实施国 家 轻 工 业 局发 布Q B/T 3 6 6 8 一1 9 9 9前言 本标准是原 专业标准Z B/T Y 9 3 0 0 2-1 9 8 9 隔膜泵，经由国 轻行 1 9 9 9)1 1 2号 文发布转 化标准号为Q B/T 3 6 6 8-1 9 9 9，内 容不变。本标准由国家 轻工业局行业管 理司 提出。本标准由全国陶瓷机械标准化技术委员会归口。本标准由湖南省酸陵陶瓷机械厂、景德德陶瓷机械厂负责起草。本标准主要起草人:邱柏仁、阳名伟、龚妈靓、刘孝科。本 标准自 实 施之日 起，同时 代替原轻工 业部发 布的 轻工专业标准 Z B/T Y 9 3 0 0 2-1 9 8 9 隔膜泵.中 华人民共和国 轻工行业标准隔膜泵QB/T 3 6 6 8-1 9 9 9代替Z B/T Y 9 3 0 0 2-1 9 8 91 主翻内容与适用范圈 本标准规定了柱塞式、活塞式隔膜泵的产品分类、技术要求、试验方法 和检脸规则等。本 标准适用于输送含有悬浮固体颖粒料桨的住塞式、活塞式隔膜泵。其 它型式 隔膜泵亦可参照使用。2 引用标准 Z B Y 0 4 0 0 1 日 用陶瓷机械产品型号编制方法 Q B 8 4 2 轻工 机械衡器通用技术条 件 Z B J 5 0 0 0 4 金属切削机床噪声 声压 级的测定 G B 1 9 1 包装储运图 示标志 G B.1 9 3 出口 机械、电工、仪器、仪表产品包装通用技术条件 J B 8产品标牌3 术语、符号、代号 本标准采用的术语、符号、代 号应符合相关标准的 规定。4 产品分类4.1 型 式 隔膜泵的型式按泵缸数量分为单缸式、双缸式和多缸式，按柱塞、活塞运动方向分为立式和卧式。4.2 型号 隔膜泵型号编制方 法应符合 Z B Y 0 4 0 0 1 的规定。4.3 参数4.3.1 柱塞、活塞的直径应符合表1的规定。表1 柱塞、活塞直径mm。5 0 i 6 3 7 08 0 I 9 0 I 1 0 0 1 1 0 1 2 5 1 4 0 2 0 0 2 5 0柱塞、活塞的行程应符合表2的规定。表2.，.-J.柱塞、活塞行程m口8 0!一 1 0 0 1 2 516 0呈 行程mm国 家轻工业局 1 9 9 9-0 4-2 1 批准1 9 9 9-0 4-2 1实施Q B/T 3 6 6 8-1 9 9 9隔膜泵的最大工作压力应符合表 3 的规定。表3M Pa力一!0.8 01.2 51.6 02.0 02.5 04.3.4 隔膜泵流量应符合表 4的规定。表4me/h。.。1 0.7 一 卜。1 1.5 2.。一 2.5 3.6 4.5一 5.0】，.。1 0 I5 技术要求5.1 基本要求5.1.1 性能、结构5.1.1.1 隔膜泵应符合有关技术文件所规定的使用性能和结构，井能满足用户要求。5.1.1.2 隔膜泵的运动部位应灵活可靠，润滑良好。5.1.1.3 隔膜泵的最大容积效率不 低午7 0%.5.1.1.4 隔膜泵的泵缸、阀室、空气室须做耐压试验，且耐压能力 应不 低于最大 工作压力的1.5 倍，保压时间不少于 5 m i n.5.1.1.5 隔膜泵的主要零件应包括柱塞、曲柄、短轴、缸座。5.1.2 安全、卫生5.1.2.1 隔膜泵的运动件应安全、牢固、平稳、可靠，运转时不应有异常尖叫声和冲击声。5.1.2.2 隔膜泵工作时 噪声声压级不得超过8 0 d B(A)。5.1.3 寿命和可靠性5.1.3.1 隔膜泵的使用寿命不应低于1 0 年，第一次大修时间不少于1 0 0 0 0 h.5.1.3.2 在整个输浆过程中，隔膜泵在最大工作压力时 应无 泄泥现象。5.2 加 工质量 和装配质量5.2.1 铸件质量应符合Q B8 4 2.2 的规定，并且不应有砂眼、气孔、缩孔、冷隔、夹渣和降低铸件结构强度及耐压强度的铸造缺陷。5.2.2 镶件质量应符合Q B 8 4 2.3 的规定。5.2.3 焊接件质 戛应符合Q B 8 4 2.4 的 规定。5.2.4 机械加工零件质量应符合Q B 8 4 2.5 的规定。5.2.5 装配质量应符合Q B 8 4 2.6的规定。5,3 外 观质量5,3,1 隔膜泵外 观表面不应有图 样未规定的凹凸 缺陷和粗糙不平及其它缺陷。5,3,2 外露附件、配套件与产品 协调，防护罩不应有翘曲凹 陷。5.3.3 涂漆牢固、表面平整光滑、色泽一致，不应有碰伤等 缺陷。5,4 其它要求QB/T 3 6 6 8 一1 9 9 95,4.1 每台 隔膜泵 应持续进行不少于4 b 的运转试 验。运转时应平稳，无异常响声。5.4.2 运转达到稳定温度时，滚动轴承处温度不得超过8 0 t,温升不得超过4 0 C.试验方法及检驻规A U6.1 试验方法6.1.1 隔膜泵的噪声试验应按照Z B J 5 0 0 0 4 进行，并符合5.1.2.2 条的要求。6.1,2 隔膜泵的寿 命试验，必要时可在用户测取。6.1.3 运转试验，用目测和点温计方法侧定，应符合5.4 条规定。6.1.4 整机耐压试绘和可靠性试 验，在最大工作压力的1.5 倍时，保压时间不少于 5 m i n，应符合5.1.1.4 和5.1,3.2 条规定。6.1.5 侧量实际流量，计算隔膜泵的最大容积效率，计算公式:刀v=QB O A.s n.Zx 1 0 0%式中:隔膜泵的最大容积效率，%，Q 流量，m /b,A-柱塞、活塞横截面积，二、5 柱塞、活塞行程，ms n-柱塞、活塞 每分钟往复次数，对m i n,Z-缸数。隔膜泵的最大容积效率应符合5.1.1.3 条的规定。6.2 检验规则6.2.1每台隔膜泵须经检验合 格后方可出厂，并附有合格证明书。隔膜泵的出厂检验包括4.3,5.1.1.2,5.1.2,5.4 条等项目 及要求。6.2.2 有下述情况之一时，一般应进行型式检验:新产品或老产品转厂生产的试制定型鉴定，.正式生产后，如结构、材料、工艺有较大 改变，可能影响产品性能时;产品长期停产后，恢复生产时;d.出 厂检验结果与上次型式检验有较大 差异时。6.2.3 每累计生产5 0 台隔膜泵，应随机抽取一合进行型式检验，年产全不 足5 0 台时，每年应随机抽取1 台进行型式检验。抽检不合格时，抽检数应加倍。6.2.4 隔膜泵的型式检验包括4,3 条和第5 章等项目 及要求。7 标志、包装、运翰、贮存了。1 标志 每台 隔膜泵应在适当明显的位 置固定有产品铭牌和指示润汾、安全等 标牌。标 牌 的型式、尺寸和技术要求应符合J B 8 的规定。7.1.1 隔臆泵铭牌的甚本内容包括，Q B/T 3 6 6 8-1 9 9 9 二 制 造 厂 名，。型号、名称，主要参数，d，制造日 期和出厂编号。7.1.2 包装标志 包装箱的 收、发货标志和储运图 示标志应符合Q B 8 4 2.8 和 B 1 9 1 的规定。7.2 包装7.2.1 隔膜泵包装 应符 合Q B 8 4 2.8 的 规定，出口 产品应符合G B u 1 9 3 的规定。7.2.2 隔膜泵随机文件应齐 全井妥善封 装，且放在主机箱内。随机文件包括:产品合格证，.产品使用说明书，。.装箱单(包括备件、附件清单)。7。3运输 凡经陆路和水路运输的产品，均应符合运翰部门 的有关规定。铁路运 输应符合Q B 8 4 2.8的规定。7.4贮存 隔膜泵应贮存在千燥、通风、防雨的地方。8 制造厂保证 用户在遵守运 输、保管、安 装、调试和使用规则的 条件下，从发货之日 起一年内，产品确因制造质量不良 而发生损坏或不能正常工作时，制造厂应免费 为用户 修理或更换零件(正常磨损及易栩件除外)，对无法修复的产品应负责退换或退货。
