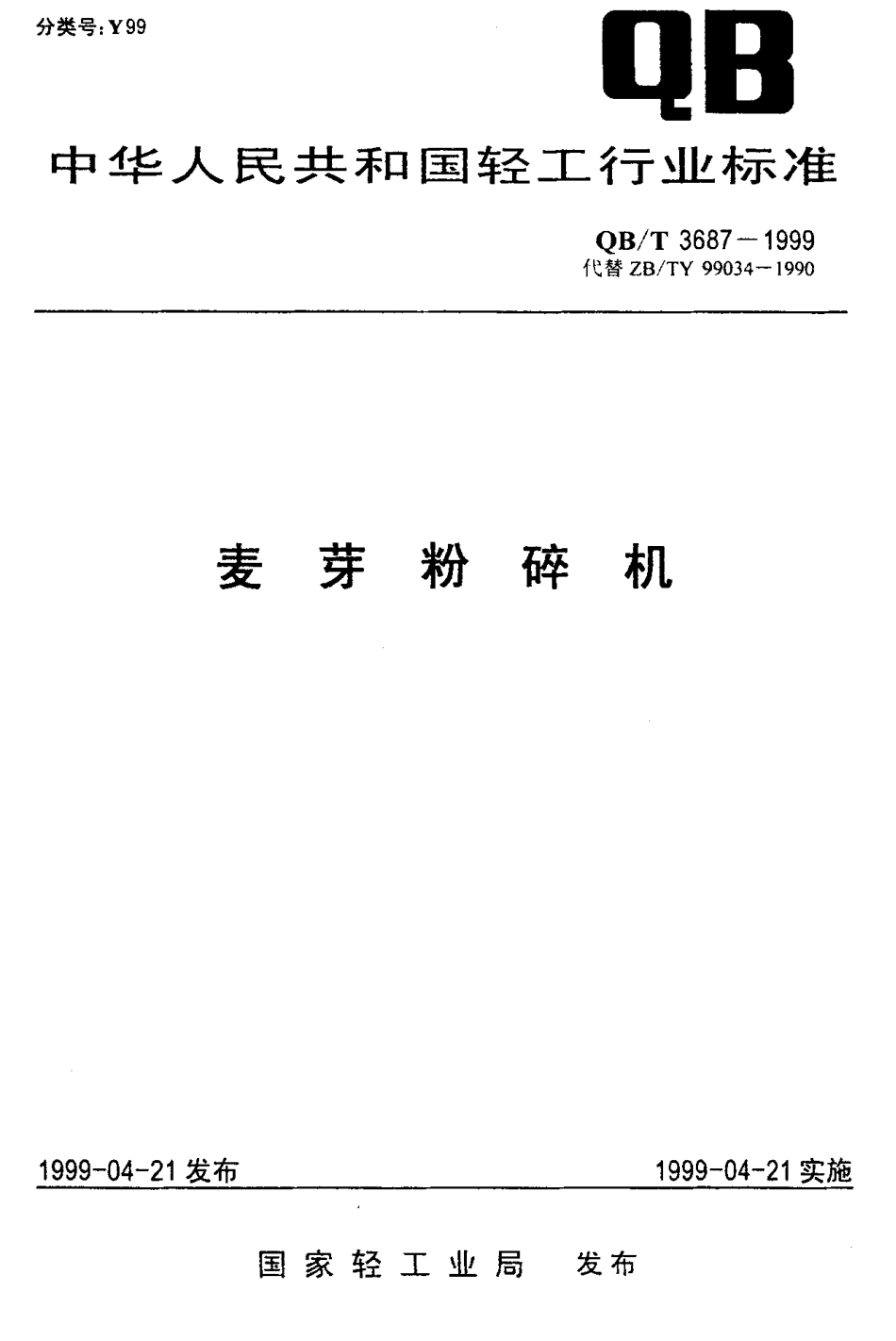

QBT 3687-1999 麦芽粉碎机.pdf

分类号:Y9 9qill中 华 人 民 共 和 国 轻 二 行 业 标 准Q B/T 3 6 8 7 一1 9 9 9代替 ZB/TY 9 9 0 3 4-1 9 9 0麦芽粉碎机1 9 9 9-0 4-2 1 发布1 9 9 9-0 4-2 1 实施国 家 轻 工 业 局发 布Q B/T 3 6 8 7 一1 9 9 9U IJ s:I 本标准是原专业标准Z B/T 丫9 9 0 3 4 一1 9 9 0 麦芽粉碎机.经由国轻行 1 9 9 9)1 1 2号文发布转化标准号为Q B/T 3 6 8 7-1 9 9 9,内容4 变。本标准由国家轻 f几 业局行业管理司 提出 本标准由全国制酒饮料机械标准化技术委员会归口。本标准由秦皇岛轻 业机械厂负责起草 本标准主要起草人:沈素娟、侯守义。本标准白 实施之日 起，同时代替原轻 I A k 部发 布的轻I:-专 业 标准 Z B/T Y 9 9 0 3 4-1 9 9 0 麦芽粉碎机。中华人民共和国轻工行业标准麦 芽 粉碎机QB/T 3 6 8 7 一1 9 9 9代替Z B/T Y 9 9 0 3 4-1 9 9 L1 主题内容与适用范围 本标准规定了 麦芽粉碎机的产品分类、技术要 求、试验方 法和检验规则、标志、运输、贮存。本标准适用于啤酒厂粉碎麦芽用的麦芽粉碎机(以下简称产品)。2 引用标准Q B 9 1 7制酒机械产品YU号编制方 法G B 5 6 1 2 铸铁牌号表示方法G B 0 6 7 5 灰铸铁分级Q B 8 4 2轻工机械衡器通用技术条 件G B 1 H 0 1公差与配合 未注公差尺寸的极限偏差G B 3 7 6 3 噪声源声 功率级的测定简易法G B 6 9 9 优质碳素结构 钢钢号和一般技术条 件J B 1 7:,渐开线圆住齿轮精度J B 2 7 5 9 0 1,电产品包装通用技术条件G B 1 9 1 包装储 运图示标志J B S 产品标牌3产 品分类3.l 型号3.1.1 产品型号编制按Q B 9 1 7 的规定、山下列三个 单元组成。口第三单元表示产品主要参数:生产能力 包装、(t/6)二单元表示产品型式:卧(Wo)，-一一 一 一一一 第一单元表示制酒机械专业代号:3.1.2 产品标记示例 征小时扮碎麦芽1.5 t 结构为卧辊式的麦芽扮碎机产品全称为:辊(G u n)式酒(I i.)国家轻工业局 1 9 9 9-0 4-2 1 批准1 9 9 9-0 4-2 1 实施Q B/T 3 6 8 7 一1 9 9 9 J WG1.5 麦芽粉碎机3.2 结构型式、规格、参数见表1,表1抽辊辊盆棺辊 辊 径描辊工作段长度产品名称 个6 00 7 0 012 5 0n“nnU扮勺.n，.1，666J WG1.5麦茅份碎机J WG3.2麦弟粉碎机J W G 8旁 苹 特 碑 栩喂 料 辊 转 数 r/mi a 5 0 9 1 6 合上筛网眼宽下 筛 网 眼 宽产品名称J WG 1.5麦弟粉碎机J WG 3.2麦芽粉碎机J WG a麦芽粉碎机2.5 x 2.5 1 x 1 2 x 21.2 7 x1.2 7 1又 1 1X 14 技术要求4.1 基本要求4.1.1 产品应符合本标准的规定，井按规定程序批准的图样及技术 文件制造。4.1.2 铸铁件的技术要求和试验方 法应分别符合G B 5 6 1 2 和G B 5 6 7 5 的有关规定。对不影响使用的铸铁件缺陷允许进行修补。4.1.3 焊接件的加工应符合Q B 8 4 2 的有关规定。焊接件的外观表面不应有锤痕、焊瘤、金属飞溅物及引弧疲迹、外观焊缝的表面溅沫应清理干净井打磨平整。4.1.4 机械加工件未 注尺寸 公差按G B 1 8 0 4 中I T 1 4 级精度，非机械加工件未注尺寸公差按I T 1 6 级精度。4.1.5 产品的油漆应符合Q B 8 4 2 的有关规定。4.1.6 左右墙板材料采用 性能不低于G B 5 6 1 2 t，的H T 2 0 0 制 造。4.1.7 传动齿轮材料采用性能 不低于 G B 6 9 9 中的4 5 钢制造，齿轮精度应符合J B 1 7 9 中的有关规定。4.1.8 槽辊在热处理后不再进行表面加工，齿面应清理干净。4.1.9 槽辊的硬度分级应符合表2 0合金钢辊合 金 铸 铁 辊J WG1.5麦芽粉碎机J W G 3.2麦芽扮碎机J W G 吕穿 非 外 碑 机HRC 6 5HB 4 8 0 5 2 04.1.1 0 _2各槽辊间的安装平行度 应不大于0.1 5 m m.QB/T 3 6 8 7 一1 9 9 94.2 使用性能4.2.1 各门盖与机体间应保证密封良好，工作 时不允许逸出粉尘。4.2.2 工作辊轴承和偏心轴轴承在工作状态下温升应不大于4 0 C，最高温度不得大于7 0 1c,4.2.3 各润滑部位油路畅 通，润活良好。4.2.4 产品 正常空 运转时，.噪声声压级值应不大于 8 5 d B(A).4.2.5 产品的生产能力见表3,蛊3产品名称J W G 1.5 支芽粉碎机J W G 3.2麦芽粉碎机I WG 8麦芽粉碎机最大生产能力t/h1.53.282.6 麦芽粉碎机的粉碎度见表4.表4分级占 总重 最 的 百 分 比肠优质麦茅一般麦芽谷皮粗拉细拉细粉1 52 53 03 03 02 52 52 04.3 在用户遵守产品安装和使用规则的条件下，产品自发货之 日起一年半内，其中使 用 期不超过六个月，确因制造质量不良而发生损坏或不能正常工作时，制造厂应负责为用户修理或更换零件。5 试验方法和检验规则5.1 产品在顺定的转速下进行空载试验，试验时间应不少于2 h,5.2 各传动机构运行 平稳，调校机构调整灵活，不允许有擦碰。工作辊轴承和偏心辍轴承温升符合4.2.7 条规定。5.3 产品负载试验不少于2 h，应符合5.2 条要录。5.4 用 功率 表测 量电 动 机的 功 率，不允 许 超过 额 定功 率。5.5 产品噪声测试方法应符合G B 3 7 6 8 的规定。测定位置应距样机边缘水平距离 I M,离安装高度1.2。处，前、后、左、右四个方向上进行侧 试，取其算术平均值。5.6 麦芽粉碎度应符合4.2.6 条的规定。5.7 粉碎机的生产能力 按下式计算 Q=2 b L n D n 6 0 r 97 =1 2 0 b Ls Dn r gp式巾:Q 产品生产能力，k g/h，b-辊子间隙，0.3 x 1 0-一0.5 x 1 0 .1Q B/T 3 6 8 7 一1 9 9 9 L-辊子长度，m 3 D-辊子直径，Inj n-辊子转速，r/m i n t r 干 麦 芽 的容 重，5 0 0 k g/m 1;T 容 积系数，取T=0.5-0.7.5.8 出厂检验5.8.1 出厂检验项目，按本标谁4.2.4-4.2.6 条规定进行。5.8.2 出厂检验的全部项目 合格即为本产品出厂 检验合格。5.9 型式检验5.9.1 有下列情况之一时，应进行型式检验。.新产品或老产品转厂生产的试制定型鉴定，.产品结构、材料、工 艺有 重大 改变，可能影响产品性能时;。.长期(或多年)停产后，重新投产时;d.批量生产的周期性复查，每2 年不少于一次;二 出厂检验结果与上 次型式检验有较大差异时，.用户对产品质量提出较大意见时;ff.国家质量监督机构提出进行型式检验要求 时。5.9.2 型式枪验的检验项目 按4.1.9,4.1.1 0 及4.2 条 规定的项目 进行。5.9.3 型式检验的产品应在出厂检验合 格的同一批产品中抽取，批量大于5 台者.抽样二台，批量小于等于 5 台者，抽样一台。5.9.4 型式检 验的全 部项目合洛叩为本产品合 格，如有不合洛 项应加倍抽验，仍不合 格者，则该批量产品不得投入使用。6 标志、包装、运输、贮存6.1 标志6.1.1 产品应在规定位置固定产品标 牌。标牌应符合 J B 8 的规定，内容包括:二 制 造厂名，卜.产品名称;。.产品型号规格多 d.产品制造 日期，二主要技术特性:生产能力，槽 辊规格 辊径x 长度;筛网规格:电动机型号及功率。6.2 包装6.2.1 产品包装应符合J B 2 7 5 9 的规定。产晶 外包 装应 符 合 G B 1 9 1 的规 定。产 品 必须 支 承 在 滑木 上，外 露 金 属 表 面 应 涂防 锈 油。QB/T 3 6 8 7 一1 9 9 96.2.2 包装箱外表面应有明显文字及标志，内容包括，收货到站(港)及收货单位，.发货站(港)及发货单位，产品名称;d.出厂编号乡 包装箱外壁标上起重线、重心、小心轻放、防湿、向 上等字 样及图形。6.2.3 随机技术文件应用塑料袋包装，内容 包括:产品使用说明书，。合 格证书，。.装箱单.d.安装装配图及易损琴件图。6.弓 产品运输应符合陆路、水路运轴及装载要求。6.4 产品应存放在有防雨措施的地方，有效贮存期应不低干一年。
