QBT 5709-2022 金属复合用双向拉伸聚酯薄膜.pdf

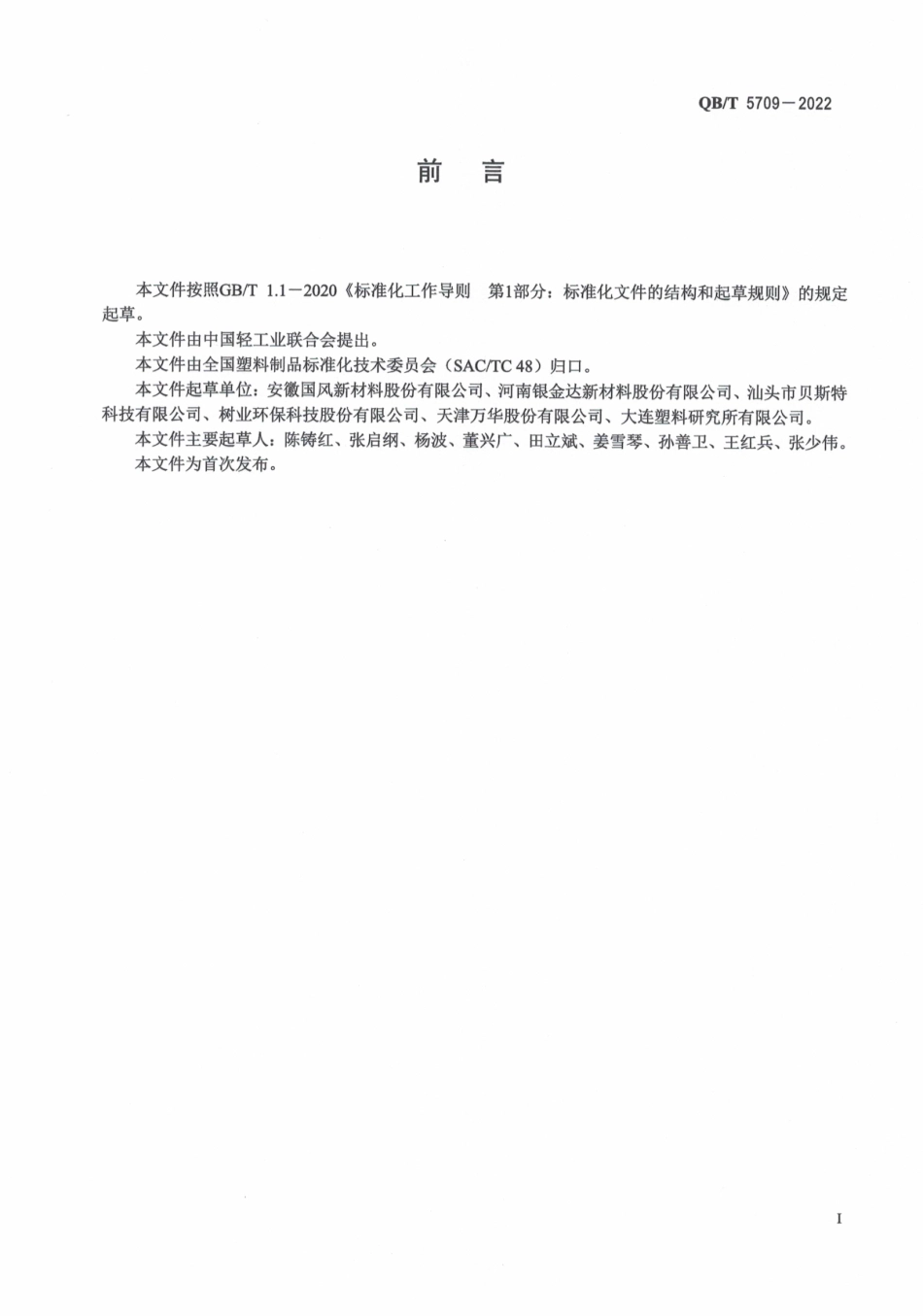

QB/T5709-2022金属复合用双向拉伸聚酯薄膜1范围本文件规定了金属复合用双向拉伸聚酯薄膜（以下简称“薄膜”）的要求、检验规则、标志、包装运输和贮存，描述了相应的试验方法。本文件适用于以聚对苯二甲酸乙二醇酯和改性聚酯为主要原料，采用平膜法，经过双向拉伸工艺制得，可直接与金属复合的薄膜的生产、检验和销售。2规范性引用文件下列文件的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装运图示标志GB/T1040.1塑料拉伸性能的测定第1部分：总则GB/T1040.3塑料拉伸性能的测定第3部分：薄膜和薄片的试验条件GB/T2410-2008透明塑料透光率和雾度的测定GB/T2828.1计数抽样检验程序第1部分：按接收质量限(AQL)检索的逐批检验抽样计划GB/T2918塑料试样状态调节和试验的标准环境GB/T6672塑料薄膜和薄片厚度测定机械测量法GB/T6673塑料薄膜和薄片长度和宽度的测定GB/T8807塑料镜面光泽试验方法GB/T14216塑料膜和片润湿张力的测定3术语和定义下列术语和定义适用于本文件。3.1金属复合牢度metal bonding strength薄膜与金属箔片复合后，薄膜与金属剥离所需的力。4要求4.1外观4.1.1薄膜应无明显褶皱、划痕、损伤、污染、杂质及其他任何影响使用的缺陷。4.1.2膜卷接头应有明显标记，侧面应能判断出接头的位置和接头数目QB/T 5709-2022表4（续）项目要求雾度/(%)8.0光泽度(%)120金属复合牢度/N金属复合面4.0润湿张力/(mN/m)处理面58仅适用于无色透明的薄膜。处理面指经过电晕、火焰或等离子体处理的表面5试验方法5.1试样状态调节和试验环境按GB/T2918的标准环境23/50和等级2进行调节，调节时间不少于4h,并在此条件下进行试验。5.2取样取样的膜卷应完好无损。在膜卷上去掉表面3层，沿膜卷的宽度切割取样，取样层数不少于12层，进行外观、宽度极限偏差、厚度偏差、物理机械性能测试，标记纵横向和处理面，膜卷的长度方向和宽度方向分别为试样的纵向和横向。5.3外观在自然光或40W日光灯下目测5.4宽度极限偏差按GB/T6673的规定执行，宽度极限偏差按公式(1)计算：Aw=w-w(1)式中：Aw1宽度极限偏差，单位为毫米(mm);w1实测最大或最小宽度,单位为毫米(mm);w标称宽度，单位为毫米(mm)。5.5厚度偏差厚度按照GB/T6672的规定进行测量，用分度值1m的测厚仪，去掉表面和底部，取中间10层叠加测量，将每点实测厚度除以层数，即为对应点的薄膜厚度，平均厚度取各测量点厚度的算术平均值。按公式(2)计算厚度极限偏差，按公式(3)计算平均厚度偏差100.(2)do式中：Ad1厚度极限偏差,用百分数(%)表示;3
