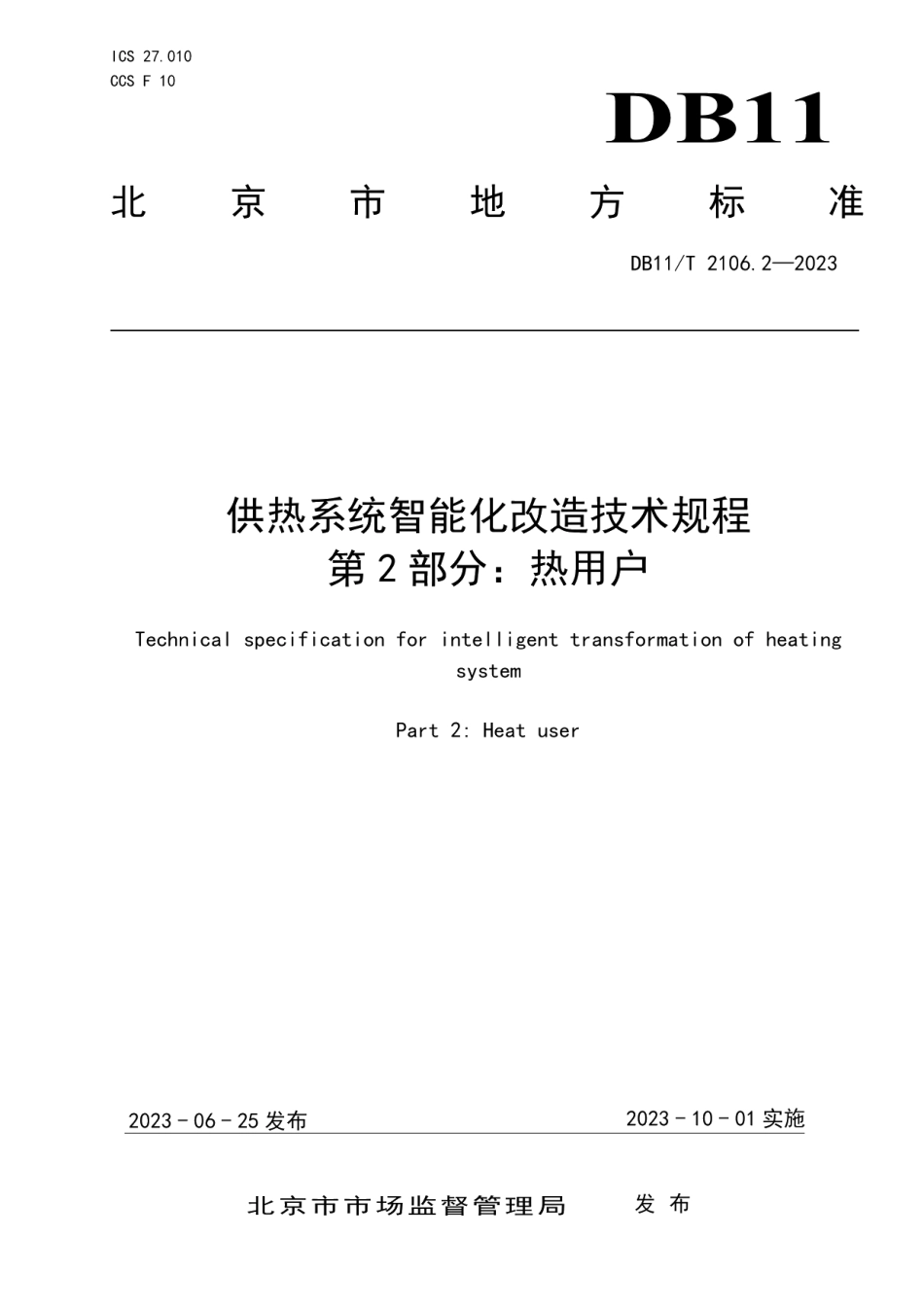

DB11T 2106.2-2023供热系统智能化改造技术规程 第2部分：热用户.pdf

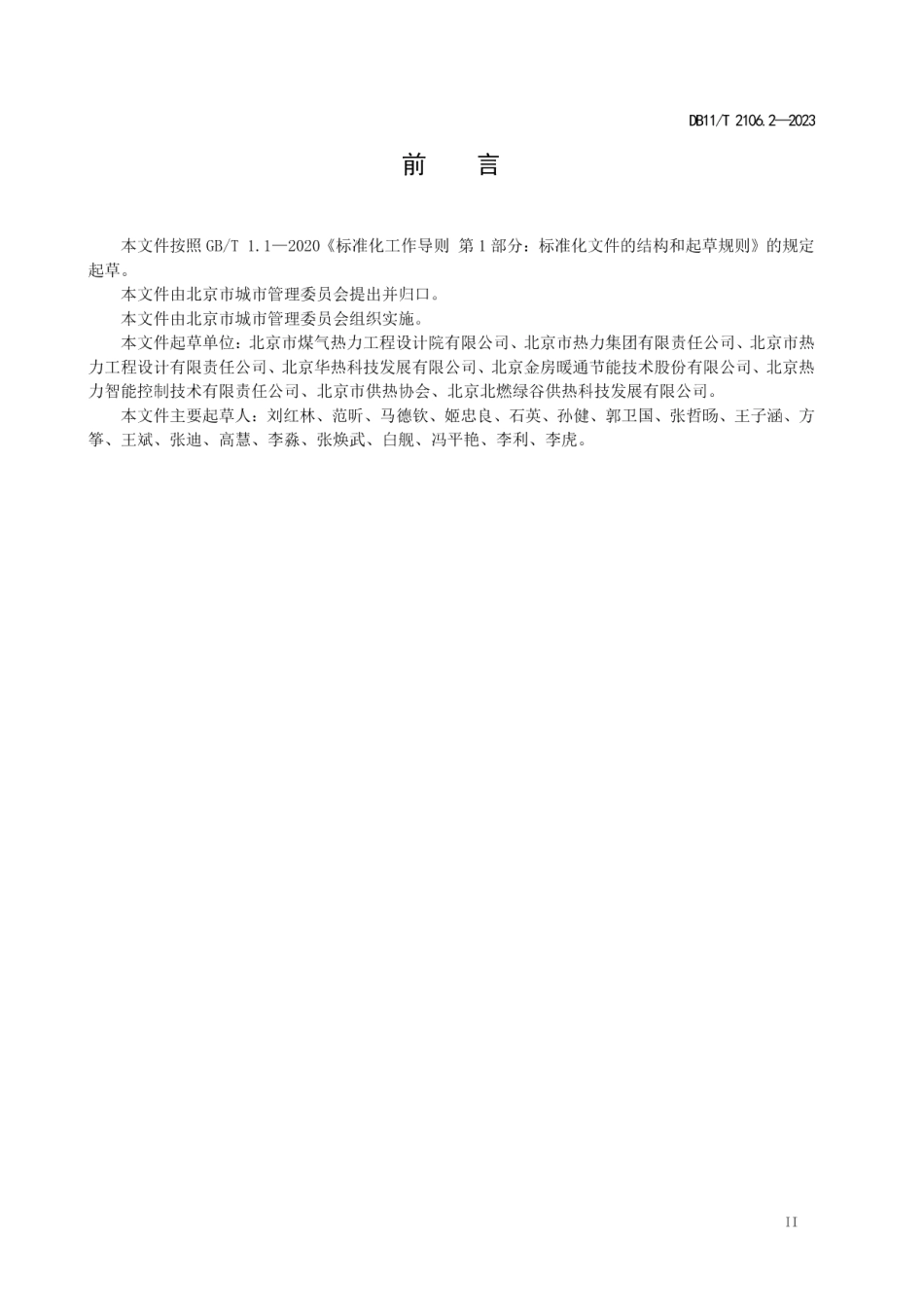

DB11/T2106.2-2023前言本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件由北京市城市管理委员会提出并归口。本文件由北京市城市管理委员会组织实施。本文件起草单位：北京市煤气热力工程设计院有限公司、北京市热力集团有限责任公司、北京市热力工程设计有限责任公司、北京华热科技发展有限公司、北京金房暖通节能技术股份有限公司、北京热力智能控制技术有限责任公司、北京市供热协会、北京北燃绿谷供热科技发展有限公司。本文件主要起草人：刘红林、范昕、马德钦、姬忠良、石英、孙健、郭卫国、张哲、王子涵、方筝、王斌、张迪、高慧、李淼、张焕武、白舰、冯平艳、李利、李虎。11DB11/T2106.2-2023热用户供热系统 heat user heating system居住建筑、公共建筑中楼栋或单元热力入口装置（含）至用户末端散热装置的供热系统。3.4典型用户typical user居住建筑同一栋楼内同一供热分区的顶层户、底层户、边户、中间户等可以代表供热室温情况的用户。3.5户用物联网智能阀 household loT smart valve装在用户入口，通过远程通信将回水温度等数据上传，实现户间平衡且具备与室温采集装置通信、根据室温调节实现用户自主精准调控的电动阀门。3.6单元物联网智能阀 building unit loT smart valve装在楼栋或单元热力入口，通过远程通信将温度、压力等数据上传，实现楼栋间、单元间平衡的电动阀门。3.7边缘计算器 edge computing machine靠近用户终端侧实现数据采集、存储、运算、分析等功能且可实现用户终端设备控制的装置。4基本规定4.1热用户供热系统智能化改造应按现场踏勘评估、设计、施工验收、运行维护的流程进行。4.2热用户相关智能软件应具有可拓展性及可升级性。4.3热用户物联网设备应实现与供热系统智能监控平台、边缘计算器通信。4.4热用户供热系统智能化改造应确保系统网络的安全性、可靠性。4.5室温采集装置执行DB11/T2035的相关要求，数据采集及通信执行DB11/T2107的相关要求。4.6既有居住建筑应在能耗达到二步节能（在1980年居住建筑供暖能耗基准值基础上节能50%）及以上水平、公共建筑应达到节能建筑基础上开展供热系统智能化改造。5踏勘及评估5.1踏勘5.1.1设计单位应根据建设单位提供的技术资料、见及现场资料对既有热用户供热系统进行现场踏勘和分析。5.1.2踏勘应包含以下项目：a)热用户供热系统的相关设计、竣工图纸；b)建筑面积、产权所属单位、运行管理方式；c)热用户供热系统的投入运行时间；d)阀门、监测仪器仪表等设备的配置情况；e)供暖系统形式，户内散热设备类型；f)供热计量方式、供热量结算点设置及热量表类型、型号、生产厂家、通信方式、供电方式、投入运行时间：g)热用户供热系统水平、垂直热力失调情况、室温情况；h)设备安装空间、电源条件、通信条件和环境状况：2
