93K110-1 风机入口阀.pdf

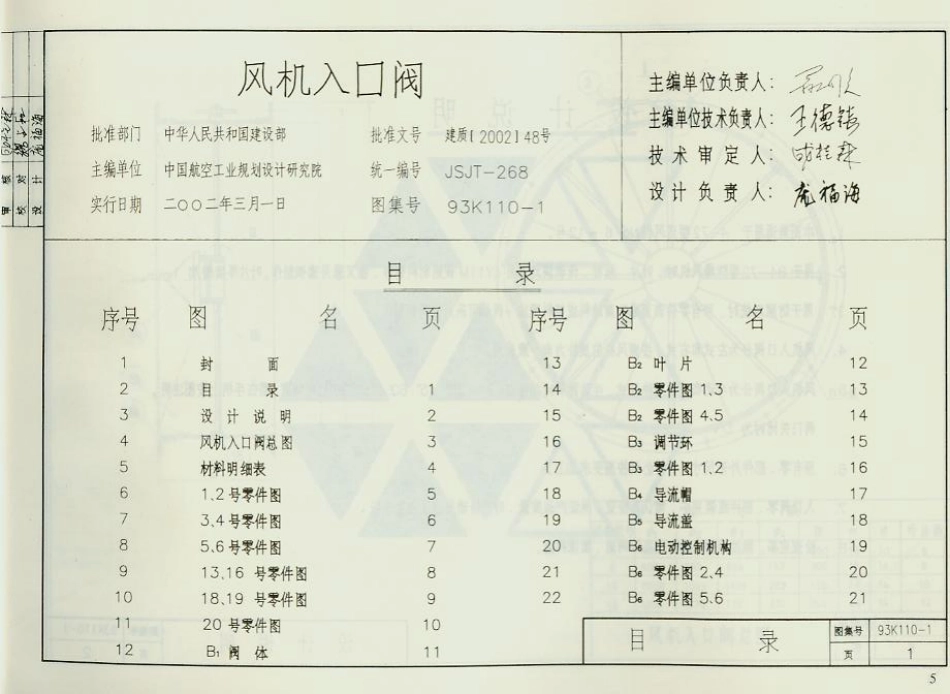

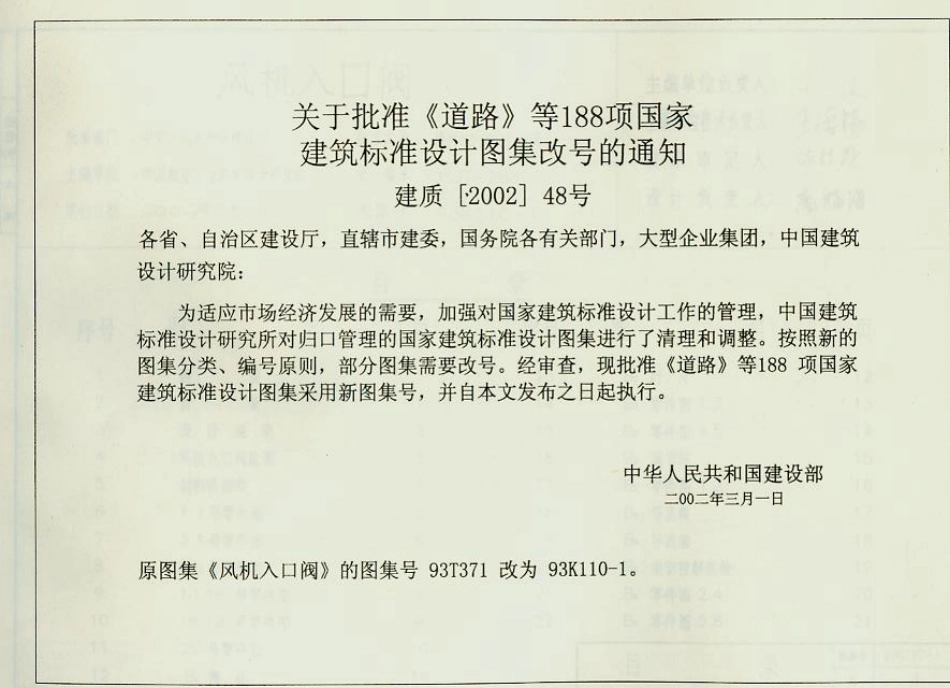

93K110-1L-OLLN86原93T371IcV风机入口阀中国建筑标准设计研究院出版关于批准道路等188项国家建筑标准设计图集改号的通知建质200248号各省、自治区建设厅，直辖市建委，国务院各有关部门，大型企业集团，中国建筑设计研究院：为适应市场经济发展的需要，加强对国家建筑标准设计工作的管理，中国建筑标准设计研究所对归口管理的国家建筑标准设计图集进行了清理和调整。按照新的图集分类、编号原则，部分图集需要改号。经审查，现批准道路等188项国家建筑标准设计图集采用新图集号，并自本文发布之日起执行。中华人民共和国建设部二00二年三月一日原图集风机入口阀的图集号93T371改为93K110-1。风机入口阀主编单位负责人：主编单位技术负责人：批准部门中华人民共和国建设部批准文号建质12002148号王德本主编单位技术审定人：中国航空工业规划设计研究院统一编号JSJT-268挂疼实行日期二00二年三月一日图集号设计负责人：93K110-1庞福海目录序号图名页序号图名页1封面13B2叶片122目录114B2零件图1.3133设计说明215B2零件图4.5144风机入口总图316B3调节环155材料明细表417B零件图1.21661、2号零件图518B导流帽17734号零件图619B导流盖1885.6号零件图720B电动控制机构19913.16号零件图821Be零件图24201018、19号零件图922B零件图5.6211120号零件图1012B体11目录图集号93K110-1页15设计说明1.本图集适用于4-72型通风机No612号.2.用于B4-72型防爆风机时，叶片、短管、传动块均采用LY11M硬铝材料制作.拨叉采用青铜制作，叶片厚度增加1mm.3.用于防腐系统时，所有零件表面涂防腐涂料或塑料喷涂，体可采用玻璃钢制作。4.风机入口阀分为左式和右式，按通风机的旋转方向一致选用。5.风机入口分为手动和电动两种型式，手动调节时共有0、15、30、45.60、7590七种角度，需在手柄上按图注明，阀门关闭时为0。6.所有零、部件外形尺寸、材料必须按图要求加工7.入口零，部件组装完毕，需认真检查，保证产品质量，叶片转动灵活，相互平行8.检查完毕，除油除锈.涂防锈底漆两遍，面漆两遍。设计说明图集号93K110-1页223B瓜n-dB15B尺表3Bnd叶片数66006505761523001610688008609041623001681010001065110520232016141012120012701331202350241412风机入口闵总图图集哥93K110-1页3
