99D302-1 低压双电源切换电路图.pdf

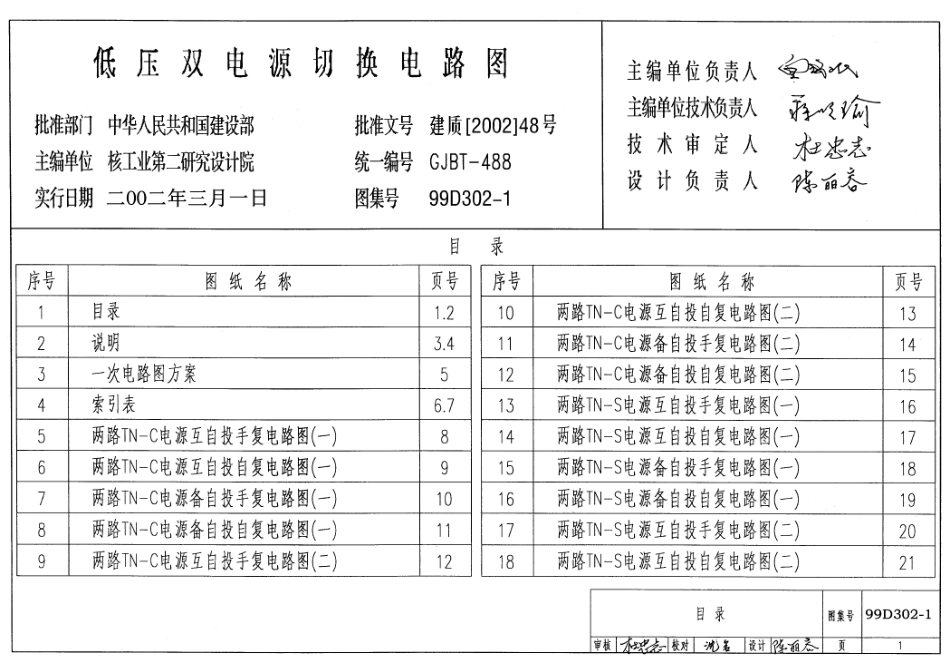

低压双电源切换电路图主编单位负责人白成主编单位技术负责人批准部门中华人民共和国建设部批准文号建质200248号蒋瑜技术审定人主编单位核工业第二研究设计院统一编号GJBT-488杜忠志设计负责人实行日期二00二年三月一日图集号陈丽容99D302-1目录序号图纸名称页号序号图纸名称页号1目录1.210两路TN-C电源互自投自复电路图(二)132说明3.411两路TN-C电源备自投手复电路图（二）143一次电路图方案512两路TN-C电源备自投自复电路图(二)154索引表6.713两路TN-S电源互自投手复电路图（一）165两路TN-C电源互自投手复电路图（一）814两路TN-S电源互自投自复电路图（一）176两路TN-C电源互自投自复电路图(一)915两路TN-S电源备自投手复电路图（一）187两路TN-C电源备自投手复电路图(一)1016两路TN-S电源备自投自复电路图（一）198两路TN-C电源备自投自复电路图(一)1117两路TN-S电源互自投手复电路图（二）209两路TN-C电源互自投手复电路图(二)1218两路TN-S电源互自投自复电路图（二）21目录图集号99D302-1审核念校对沈岩设计陈丽页1说明丁字母(a-有断路器保护,b-无断路器保护)为代号表示.其中包括根据建设部建设199157号文由我院承担低压双电源两路电源均为交流（三相四线及三相五线制）；也可以一路为交流电切换电路图图集的编制工作.本图集系根据通用用电设备配电源（三相四线或三相五线制），另一路为直流电源.设计规范(GB50055-93)及民用建筑电气设计规范(JGJ/T16如果两路电源可以任意一路工作，另一路备用，则两路电源分别-92)编制,并参照电气图用图形符号(GB4728-85),电气技术用1电源”和2电源”表示.当工作电源故障时，自动切换至另一电源用文件的编制(GB/T6988.13-1997),电气技术中的项目代上(称互自投),故障消除后可自动或手动恢复至原电源供电号(GB5094-85)(GB/T7159如果两路电源正常时限定一路工作，另一路备用，则两路电源分-87)以及国际最新电气简图用标准图形符号集绘制的电路图别用”主电源”和“备用电源”表示.当主电源故障时，自动切换至备用(一)概述:电源上(称备自投),故障消除后可自动或手动恢复至主电源供电.本图集为对工业与民用建筑的重要负荷可靠供电的低压末端如果两路电源正常时均工作，则母线分段运行，当一个工作电双电源切换电路图.切换容量为63630A,切换元件有接触器及电源故障时,通过母线联络接触器自动切换,两段母线由完好的一路磁转换开关两种,切换方式为自动切换,电源恢复后的复位方式分工作电源供电，故障消除后可自动或手动恢复至两路电源供电.两手动和自动本图集未包括断路器切换路电源分别用“1电源”和“2电源”表示(二)方案内容:说明案号99D302-1本图集中主回路方案共12种,分别以罗马数字(I)和拉审核杜忠志校对设计陈丽容页3
